PATON ECO DC MMA - 2 -

УКРАЇНСЬКА

- 3 - PATON ECO DC MMA

ЗМІСТ

1. Загальні положення

2. Введення в експлуатацію

2.1. Використання за призначенням

2.2. Вимоги до розміщення

2.3. Підключення до мережі

2.4. Підключення мережевого штекера

3. Зварювання штучним електродом (РДЗ «MMA»)

3.1. Функція Гарячий Старт «Hot-Start»

3.2. Функція Форсаж Дуги «Arc-Force»

3.3. Функція Антиприлипання «Anti-Stick»

4. Догляд та технічне обслуговування

5. Режим роботи від генератора

6. Правила зберігання

7. Транспортування

8. Технічні дані

9. Комплект поставки

10. Пошук та усунення несправностей

11. Правила техніки безпеки

12. Принципова електрична схема джерела

13. Гарантійні зобов’язання

PATON ECO DC MMA - 4 -

Підключення до силової мережі/силового щита (при 25ºС):

УВАГА! враховуйте прокладені у стінах дроти та інші подовжувачі

Електрод, що

використовується

Встановлене

значення сили

струму

Площа

поперечного

перерізу

мережевого

проводу, кв. мм

Макс.

довжина

проводу, м

Ø2 мм

не більше 80А

1,0

120

1,5

180

2,0

240

2,5

300

4,0

480

6,0

720

Ø3 мм

не більше 120А

1,5

120

2,0

160

2,5

200

4,0

320

6,0

480

Ø4 мм

не більше 160А

2,0

120

2,5

150

4,0

240

6,0

360

Ø5 мм легкоплавкі

не більше 200А

2,5

120

4,0

190

6,0

290

Ø5 мм

тугоплавкі

до 250А

2,5

100

4,0

150

6,0

230

УВАГА! Мережева кнопка на задній панелі апарату не є силовою, тому під час

вимкнення апарату вона не знеструмлює повністю всю внутрішню електроніку.

З цієї причини згідно правил техніки безпеки після завершення зварювальних

робіт, виймайте вилку з мережі.

- 5 - PATON ECO DC MMA

1. ЗАГАЛЬНІ ПОЛОЖЕННЯ

Інверторні випрямлячі PATON MINI, ECO-160, ECO-200, ECO-250 призначені

для ручного дугового зварювання (РДЗ «MMA») на постійному струмі. Ця MINI серія

апаратів призначена для користувачів, яким потрібен найбільш компактний та

функціональний апарат на його повному номінальному струмі 150A/160А/200А/250А

відповідно. Цього достатньо для роботи з будь-якими електродами від Ø1,6мм до

Ø5мм (для ЕСО-250), при цьому тривалість навантаження складає не менше 40%, що

дозволить вирішити більшість завдань у побутовому секторі (дачні господарства та

приватні будинки, невеликі майстерні, автогосподарства і т. п.).

У всі фірмові моделі виробництва PATON вбудований блок захисту від

зниженої напруги.

За рахунок підвищеної частоти напруги, що подається на трансформатор, він

зменшився в десятки разів, ось чому апарат має у кілька разів меншу вагу і габаритні

розміри за однакових вихідних параметрів порівняно з класичним обладнанням

трансформаторного типу.

Основні переваги:

1. Крім захисту від стрибків напруги, в апарат встановлена система стабілізації роботи

в умовах значних довготривалих перепадів напруги в мережі живлення від 170В до

260В. Проте за мінімальної напруги 170В можна провести зварювання електродом

діаметром не більше Ø3мм;

2. Адаптований до стандартної побутової електромережі. За рахунок високого ККД

джерело забезпечує вдвічі менше електроспоживання порівняно з традиційними

джерелами;

3. Зручність роботи завдяки хорошій тривалості навантаження (ТН) на номінальному

струмі, що дозволяє варити безперервно електродами Ø3мм на їх номінальному

струмі;

4. Підвищена надійність апарату в умовах запиленого виробництва;

5. Вся електроніка в апараті просочена двома шарами високоякісного лаку, який

забезпечує надійність виробу протягом усього терміну служби;

6. Плавне регулювання струму зварювання;

7. Покращена стабільність горіння дуги.

PATON ECO DC MMA - 6 -

ПАРАМЕТРИ

MINI

ECO-160

ECO-200

ECO-250

Номінальна напруга

мережі живлення 50Гц, В

220

Межі зміни напруги

мережі живлення, В

170 –260

Номінальний струм, що

споживається з мережі, А

18,5

Номінальний

зварювальний струм, А

150

160

200

250

Максимальний діючий

струм, А

180

190

240

300

Тривалість

навантаження (ТН)

40% /при 150А

100%/при 94А

40% /при 160А

100% /при 101A

40% / при 200А

100% / при 126A

40% при 250А

100% при 158А

Межі регулювання

зварювального струму, А

20 –150

20 –160

25 –200

32 –250

Гарячий Старт «Hot-

Start»

Автоматична

Форсаж Дуги «Arc-Force»

Автоматична

Антиприлипання «Anti-

Stick»

Автоматична

Напруга холостого ходу,

до 80

Напруга підпалу дуги, В

110

Номінальна споживана

потужність, кВА

4,0

4,4

5,5

7,0

Максимальна споживана

потужність, кВА

5,0

5,5

6,9

8,8

ККД, %

Охолодження

Примусове

Діапазон робочих

температур

–25 … +45ºС

Габаритні розміри, мм

(довжина, ширина,

висота), мм:

200 х 100 х 240

200 х 100 х 280

270 х 110 х 280

Маса, кг

3,35

3,8

4,00

4,35

Клас захисту*

IP21

* корпус не допускає потрапляння всередину виробу тіл діаметром більше 5,5 мм, а

також вода, що капає вертикально, не порушує роботи апарату

- 7 - PATON ECO DC MMA

Рекомендована довжина силових зварювальних кабелів під час

зварювання:

Модель апарата

Довжина кабелю

(в одну сторону)

Площа поперечного

перерізу, кв. мм

Марка

кабелю

MINI,

ECO-160

1…4

КГ 1х8

2…5

КГ 1х10

3…8

КГ 1х16

ECO-200

1…4

КГ 1х10

2…6,5

КГ 1х16

3…10

КГ 1х25

ECO-250

1…5

КГ 1х16

2…8

КГ 1х25

3…11

КГ 1х35

PATON ECO DC MMA - 8 -

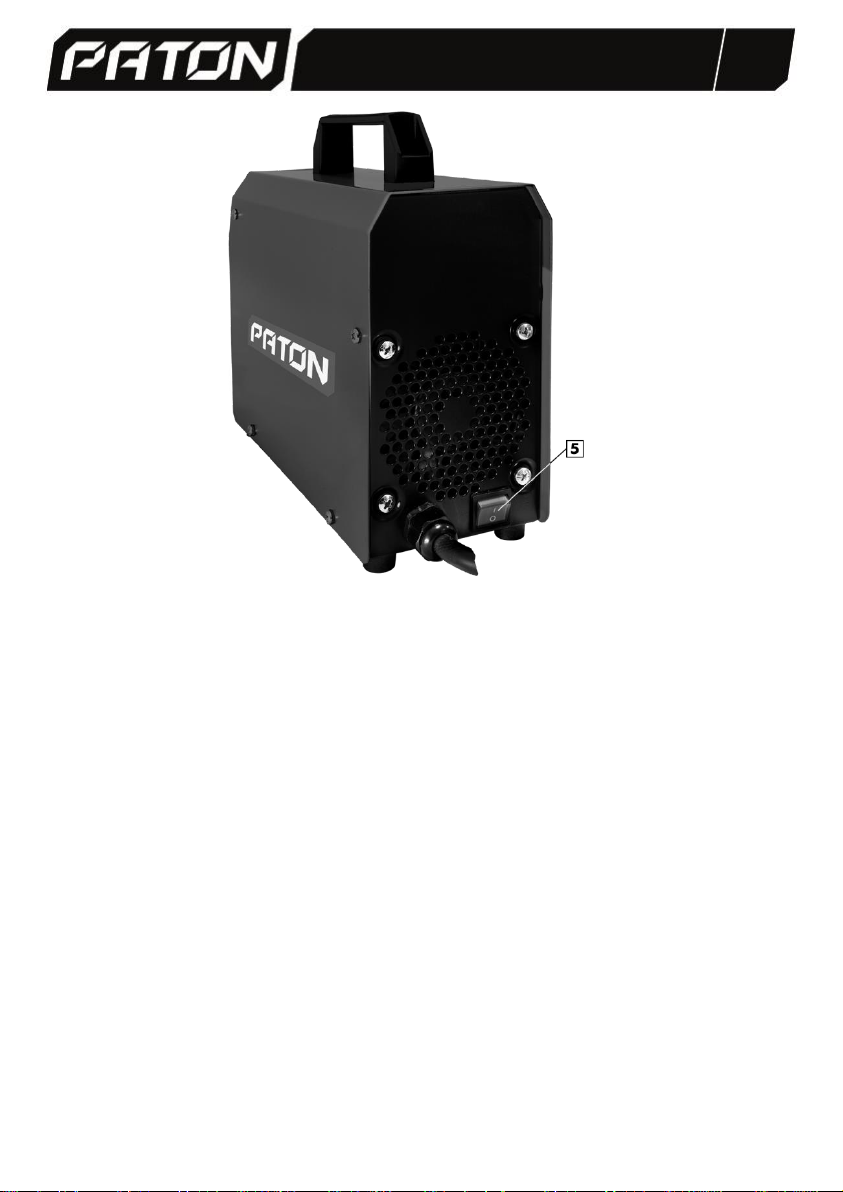

Рис.1 Елементи управління та індикація

1 –Цифровий семисегментний дисплей

2 –Регулятор зварювального струму, дозволяє плавно регулювати його.

3 –Індикатор статусу мережі живлення:

а) постійно світиться зеленим – апарат готовий до роботи;

б) не світиться - відсутнє живлення або замала напруга в мережі.

4 –Індикатор роботи апарату:

а) не світиться – нормальний стан апарату;

б) світиться червоним – перегрів.

5 –Мережевий вимикач (не світиться, колір декоративний).

А - Гніздо силового струму «+» типу байонет;

B - Гніздо силового струму «-» типу байонет.

- 9 - PATON ECO DC MMA

2. ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

УВАГА! Перед введенням в експлуатацію слід прочитати розділ "Правила

техніки безпеки" п.11.

2.1 ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

Зварювальний апарат призначений виключно: для ручного дугового

зварювання штучним електродом.

Інше використання апарату вважається таким, що не відповідає його

призначенню. Виробник не несе відповідальності за пошкодження внаслідок

використання апарату не за призначенням.

Використання відповідно до призначення передбачає дотримання вказівок

цього посібника з експлуатації.

2.2 ВИМОГИ ДО РОЗМІЩЕННЯ

Зварювальний апарат захищений від проникнення сторонніх твердих тіл

діаметром понад 5,5 мм.

Зварювальний апарат можна розміщувати та експлуатувати на відкритому повітрі.

Внутрішні електричні деталі апарату захищені від безпосереднього впливу вологи.

УВАГА! Після закінчення зварювальних робіт у жарку погоду, або інтенсивних

зварювальних робіт у будь-яку погоду, апарат відразу не вимикати! Необхідно дати

можливість охолонути електронним компонентам протягом 5 хв.

УВАГА! Після експлуатації в холодну пору року, після вимкнення і подальшого

охолодження апарату, всередині утворюється конденсат, тому його не можна

вмикати раніше ніж через 3 ... 4 години!!!

З цієї причини не можна відключати апарат в холодну пору року, якщо плануєте

увімкнути його раніше, ніж через 4 години.

УВАГА! Апарат після сильного падіння може бути небезпечним для життя.

Встановлювати на стійкій твердій поверхні.

Необхідно розміщувати апарат так, щоб забезпечувався безперешкодний вхід

і вихід охолоджуючого повітря через вентиляційні отвори на передній і задній панелях.

Слідкуйте за тим, щоб металевий пил (наприклад, під час наждачного шліфування) НЕ

засмоктувалася безпосередньо в апарат вентилятором охолодження.

2.3 ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ

Зварювальний апарат у серійному виконанні розрахований на мережеву

напругу 220В (-23% + 18%).

УВАГА! В разі перекосу фазної напруги в мережі живлення можливе

підвищення напруги вище робочої 260В. У разі виникнення подібної ситуації і виходу

з ладу джерела, всі гарантійні зобов'язання виробника втрачають силу.

Мережевий роз'єм, поперечний переріз кабелів мережі живлення, а також

мережеві запобіжники повинні вибиратися виходячи з технічних даних апарату.

PATON ECO DC MMA - 10 -

2.4 ПІДКЛЮЧЕННЯ МЕРЕЖЕВОГО ШТЕКЕРА

УВАГА! Штекер повинен відповідати напрузі живлення і споживанню струму

зварювального апарату (див. технічні дані). Згідно правил техніки безпеки

використовуйте розетки з гарантованим заземленням !!!

3. ЗВАРЮВАННЯ ШТУЧНИМИ ЕЛЕКТРОДАМИ (РДЗ «MMA»)

- вставити кабель електрода у гніздо джерела А «+»;

- вставити кабель «маса» у гніздо джерела B «-»;

- під’єднати кабель «маса» до виробу;

- підключити мережевий штекер до мережі живлення;

- мережевий вимикач 3 перевести у положення «I»;

Рис.2 Схема підключення апарату для зварювання штучними електродами

УВАГА! Після того як мережевий вимикач перемикається у положення «I»,

штучний електрод знаходиться під напругою. Не торкайтеся електродом до

струмопровідних або заземлених предметів, таких як, наприклад, корпус

зварювального апарата і т.д.

3.1 ФУНКЦІЯ ГАРЯЧИЙ СТАРТ «HOT-START»

Переваги:

- покращення запалювання навіть під час використання електродів, що

погано запалюються;

- якісніше проплавлення основного матеріалу під час запалювання, а отже,

менше непроварів;

- запобігання утворенню шлакових включень;

Чим досягається:

Протягом короткого відрізку часу у момент підпалу дуги струм зварювання

збільшується на 33% від його заданої величини (Рис.3).

Приклад: зварювання електродом Ф3мм

Встановлене регулятором значення зварювального струму становить 90А.

електродотримач

клема «маса»

виріб

Autres manuels pour MINI

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Paton Système de soudage

Paton

Paton STANDARDTIG-160 Manuel utilisateur

Paton

Paton ECO Series Mode d’emploi

Paton

Paton ADI 160 STANDARD Manuel utilisateur

Paton

Paton PRO-315-400V Mode d’emploi

Paton

Paton MultiPRO-250 Manuel utilisateur

Paton

Paton ProCUT-40 Manuel utilisateur

Paton

Paton StandardMIG-160 Mode d’emploi

Paton

Paton ProTIG-200 Manuel utilisateur

Paton

Paton VDI 150 MINI Manuel utilisateur

Paton

Paton PRO-160 Manuel utilisateur

Paton

Paton PRO-160 Manuel utilisateur

Paton

Paton ProMIG-200 Manuel utilisateur

Paton

Paton StandardMIG-160 Manuel utilisateur

Paton

Paton STANDART-350-400V Manuel utilisateur

Paton

Paton PROMIG-160 Manuel utilisateur

Paton

Paton VDI 160 PRO Manuel utilisateur

Paton

Paton MMA-160P Manuel utilisateur

Paton

Paton StandardMIG-160 Manuel utilisateur

Paton

Paton ProTIG-200 Manuel utilisateur

Paton

Paton Feeder-15-2 Mode d’emploi

Paton

Paton Cooler-7 Manuel utilisateur

Paton

Paton MultiPRO Series Mode d’emploi

Paton

Paton MINI Manuel utilisateur

Paton

Paton STANDARDTIG-160 Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Hypertherm

Hypertherm powermax1000 Manuel utilisateur
