Parktool TS-2EXT.3 Manuel utilisateur

TS-2EXT.3 Upright Extensions

and Thru Axle Adaptors for

Park Tool TS-2 and TS-2.2

Wheel Truing Stands

• Installs in seconds to ﬁt any Park Tool

TS-2 or TS-2.2 Wheel Truing Stand

• Increases opening width of TS-2 and

TS-2.2 uprights to ﬁt wheels with

wide hubs

• Allows TS-2 to ﬁt 29” wheels with the

tire installed

• Specially-sized adaptor bosses allow

TS-2 and TS-2.2 to ﬁt wheels with thru

axle hubs

• Updated design with deeper axle

groove prevents e-bike hubs from

“riding up” while truing

• Ideal for fat, downhill, tandem and

29” wheels

INSTALLATION

Select correct orientation for TS-2EXT.3

(see Figures 1-4) and place into “V”

notches of truing stand uprights. Secure

with quick releases.

Note: Removal of the brake rotor, cassette

and/or tire may be necessary when truing

some “Fat Bike” wheels.

For detailed repair instructions visit:

www.parktool.com

TS-2EXT.3 Standproﬁl-

verlängerung und Steck-

achsadapter für Park Tool

Zentrierständer TS-2 und

TS-2.2

• In Sekunden an den Park Tool

Zentrierständermodellen TS-2 und

TS-2.2 montiert

• Erweitert die Aufnahmekapazität von

TS-2 und TS-2.2 für Laufräder mit

breiten Naben

• Ermöglicht beim TS-2 das Zentrieren

von 29“ Laufrädern mit montiertem

Reifen

• Spezielle Aufnahmenocken für

Laufräder mit Steckachs-Naben

• Aktualisiertes Design mit tieferer

Achsnut verhindert, dass E-Bike-

Naben beim ﬁxieren “nach oben”

fahren.

• Optimal für Fat Bike-, DH-, Tandem-

und 29“ Laufräder

INSTALLATION

Wählen Sie die passende Ausrichtung

der Adapter (siehe Abbildung 1-4) und

platzieren Sie diese in den V-Aufnahmen

des Zentrierständers. Fixieren Sie die

Schnellspanner.

Hinweis: Beim Zentrieren einiger „Fat

Bike“-Laufräder kann die vorherige

Demontage von Bremsscheibe, Kassette

und/oder Reifen erforderlich sein.

Detaillierte Reparaturanweisungen unter

www.parktool.com

5/19

www.parktool.com

PARK TOOL CO.

TS-2EXT.3 Instructions/

Instructions/Anleitung/Instrucciones

Made in the USA with

Domestic and Foreign Components

and the color BLUE are registered

trademarks of Park Tool Co.

Warranty Info: parktool.com/warranty

WARNING: Cancer and

Reproductive Harm

www.P65Warnings.ca.gov

763477 00834 3

5/19

TS-2EXT.3 Extensions et

Adaptateurs Axes Creux

pour Dévoileur de Roues

Park Tool TS-2 et TS-2.2

• S’installe en quelques secondes sur

un dévoileur Park Tool TS-2 ou TS-2.2

• Permet d’augmenter l’écartement

des montants des TS-2 et TS-2.2 aﬁn

d’accueillir les moyeux larges

• Permet au TS-2 d’accueillir les

jantes de 29’’

• Des ergots spéciﬁquement conçus

permettent au TS-2 et TS-2.2

d’accueillir les roues à axes creux

• Mis à jour avec des encoches plus

profondes pour éviter que les moyeux

ne « remontent » lors du dévoilage

• Idéal pour les roues de fat, vélos de

décente, tandems et 29’’

MISE EN PLACE

Sélectionner l’orientation correcte pour

le TS-2EXT.3 (voir les Figures 1-4)

Note: le démontage du disque de frein,

de la cassette et/ou du pneu peut être

nécessaire avec certaines jantes de

vélos «fat bikes».

Pour plus d’nformations sur le dévoilage

de roues visitez : www.parktool.com

TS-2EXT.3 Extensiones

Verticales y Adaptadores

de Eje para Niveladores de

Rines Park Tool TS-2 Y

TS-2.2

• Se instala en segundos, compatible

con Niveladores Park Tool TS-2 ó

TS-2.2

• Incrementa el rango de los

niveladores TS-2 y TS-2.2 para

ajustarlos a ruedas con mazas

anchas

• Permite el TS-2 usarse con ruedas

29” con llanta montada

• Adaptador de medida especial que

permite a los niveladores TS-2 y

TS-2.2 ser compatibles con ejes

sobredimensionados

• Para montar ejes de e-bike con

planos paralelos.

• Ideal para ruedas anchas tipo

downhill, tandem y 29”

INSTALACIÓN

Selecciona la orientación correcta del

TS-2 EXT.3 (vea Figura 1-4) y coloqué los

adaptadores en las puntas en forma de

“v” del nivelador del rin.

Nota: Puede ser necesario desmontar

el rotor del freno, cassette y/ o llanta al

momento de alinear rines con llantas

anchas.

Visita nuestra pagina

www.parktool.com para instrucciones

detalladas de reparacion.

SCALE: 1:2

FIGURE 1

SIZE

DWG. NO.

REV

SHEET 1 OF 1

DO NOT SCALE DRAWING

SCALE: 1:2

FIGURE 2

SIZE

DWG. NO.

REV

SHEET 1 OF 1

DO NOT SCALE DRAWING

Figure 1:

To ﬁt quick release and solid axle hubs

(up to 160mm with TS-2 or up to 180mm

with TS-2.2)

Abbildung 1:

Passend für Schnellspann- und Vollachs-

Naben (bis 160 mm bei TS-2 bzw. bis 180

mm bei TS-2.2)

Figure 1:

Pour les moyeux à axes à serrage rapide

et axes plein (jusque 160mm avec TS-2

ou jusque 180mm avec TS-2.2)

Figura 1:

Acepta mazas con bloqueo y ejes sólidos

(hasta 160mm con TS-2 o hasta 180mm

con TS-2.2)

Figure 2:

To ﬁt wide quick release and solid axle

hubs (up to 215mm with TS-2 or up to

230mm with TS-2.2)

Abbildung 2:

Passend für Schnellspann- und Vollachs-

Naben (bis 215 mm bei TS-2 bzw. bis 230

mm bei TS-2.2)

Figure 2:

Pour les moyeux larges à axes à serrage

rapide et axes plein (jusque 215mm avec

TS-2 ou jusque 230mm avec TS-2.2)

Figura 2:

Acepta mazas anchas con bloqueo y ejes

sólidos (hasta 215mm con TS-2 o hasta

230mm con TS-2.2)

SCALE: 1:2

FIGURE 3

SIZE

DWG. NO.

REV

SHEET 1 OF 1

DO NOT SCALE DRAWING

SCALE: 1:2

FIGURE 4

SIZE

DWG. NO.

REV

SHEET 1 OF 1

DO NOT SCALE DRAWING

Figure 3:

To ﬁt thru axle hubs (up to 135mm with

TS-2 or up to 155mm with TS-2.2)

Abbildung 3:

Passend für Steckachs-Naben (bis 135

mm bei TS-2 bzw. bis 155 mm bei TS-2.2)

Figure 3:

Pour moyeux à axe creux (jusque 135mm

avec TS-2 ou jusque 155mm avec TS-2.2)

Figura 3:

Acepta mazas con ejes

sobredimensionados (hasta 135 mm con

TS-2 o hasta 155 mm con TS-2.2)

Figure 5:

To ﬁt ebike axles with parallel ﬂats.

Abbildung 5:

Zur Befestigung von E-Bike-Achsen mit

parallelen Auﬂageﬂächen.

Figure 5:

Pour accueillir des axes de VAE avec des

plats parralèles.

Figura 5:

Para el montaje de ejes ebike con planos

paralelos.

Figure 4:

To ﬁt wide thru axle hubs (up to 170mm

with TS-2 or up to 190mm with TS-2.2).

Note: Must be used with TS-TA or TS-

2TA Thru Axle Adaptors (not included)

Abbildung 4:

Passend für Steckachs-Naben (bis 170

mm bei TS-2 bzw. bis 190 mm bei TS-2.2).

Hinweis: In diesem Fall ist der Einsatz der

Steckachs-Adapter TS-TA oder TS-2TA

erforderlich (separat lieferbar)

Figure 4:

Pour moyeux larges à axe creux (jusque

170mm avec TS-2 ou jusque 190mm avec

TS-2.2). Note: Doit être utilisé avec les

adaptateurs pour axes creux TS-TA ou

TS-2TA (non inclus)

Figura 4:

Acepta mazas anchas con ejes

sobredimensionados (hasta 170mm con

TS-2 o hasta 190 mm con Ts-2.2). Nota:

debe ser usado con los adaptadores TS-

TA ó TS-2TA (no incluidos)

SCALE: 1:2

ADD FINISH

ADD HEAT TREAT

ADD MATERIAL

FINISHING:

HEAT TREATMENT:

MATERIAL:

THE INFORMATION CONTAINED IN

THIS DRAWING IS THE SOLE PROPERTY

OF THE PARK TOOL COMPANY. ANY

REPRODUCTION IN PART OR AS A

WHOLE WITHOUT THE WRITTEN

PERMISSION OF THE PARK TOOL

COMPANY IS PROHIBITED.

PROPRIETARY AND CONFIDENTIAL

TOLERANCES: INCH [METRIC]

FRAC.

1/32 ANG:

.X +/-.020 [ 0.50 ]

.XX +/-.010 [ 0.25 ]

.XXX +/-.005 [ 0.10 ]

SURFACE -

MAX

ROUGHNESS

TITLE:

SIZE

DWG. NO.

REV

UNLESS OTHERWISE SPECIFIED:

SHEET 1 OF 2

DO NOT SCALE DRAWING

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels parktool Adaptateur

parktool

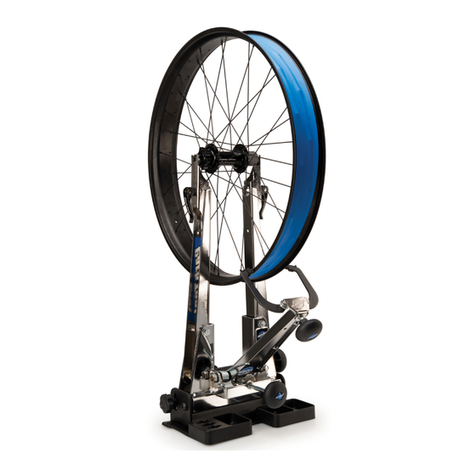

parktool TS-2EXT.2 Manuel utilisateur
