PAS 4 C4 DE│AT│CH │ 1 ■

Inhaltsverzeichnis

Einleitung .................................... 2

Bestimmungsgemäßer Gebrauch ..........................2

Hinweise zu Warenzeichen ..............................2

Ausstattung...........................................2

Lieferumfang..........................................3

Technische Daten ......................................3

Allgemeine Sicherheitshinweise für Elektrowerkzeuge6

1. Arbeitsplatzsicherheit.................................6

2. Elektrische Sicherheit .................................7

3. Sicherheit von Personen ...............................8

4. Verwendung und Behandlung desElektrowerkzeugs ........9

5. Verwendung und Behandlung desAkkuwerkzeugs.........11

6. Service ...........................................12

Sicherheitshinweise für Schrauber ........................13

Sicherheitshinweise für Ladegeräte .......................13

Vor der Inbetriebnahme .......................14

Geräte-Akku laden (siehe Abb. A)........................14

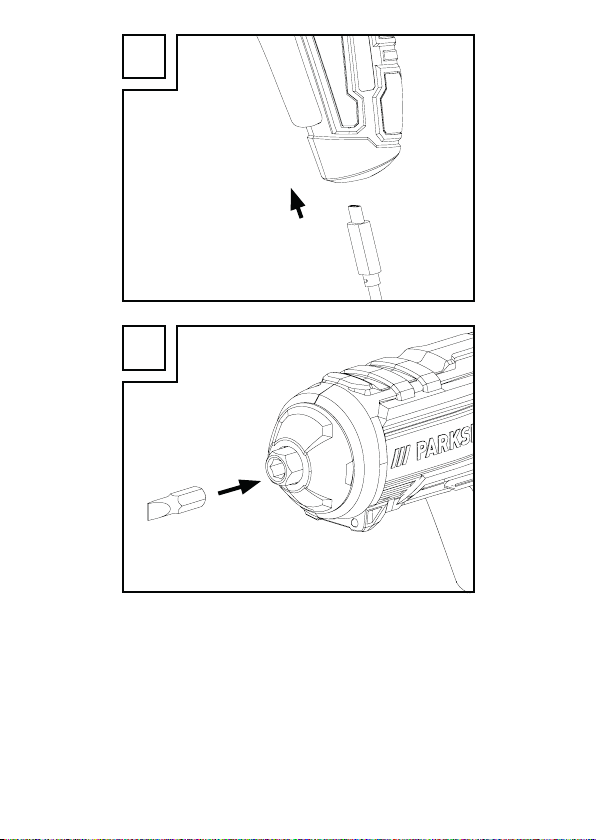

Bits/Schraubendreheinsätze auswechseln (siehe Abb. B) ......15

Inbetriebnahme.............................. 15

Akkuschrauber ein-/ausschalten..........................15

Drehrichtung umschalten ...............................16

Tipps und Tricks ......................................16

Wartung, Lagerung und Reinigung .............. 17

Entsorgung..................................18

Garantie der Kompernaß Handels GmbH ........19

Service ..................................... 22

Importeur................................... 23

Original-Konformitätserklärung ................ 24

PAS 4 C4

■ 2 │ DE│AT│CH

AKKU-SCHRAUBER PAS 4 C4

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben

sich damit für ein hochwertiges Produkt entschieden. Die Bedie-

nungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise

für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der

Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen

vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die

angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei

Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Schrauben in Holz, Kunststoﬀ und Metall

bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die

angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerbli-

chen Einsatz bestimmt. Jede andere Verwendung oder Veränderung

des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche

Unfallgefahren. Für aus bestimmungswidriger Verwendung

entstandene Schäden übernimmt der Hersteller keine Haftung.

Hinweise zu Warenzeichen

USB®ist ein eingetragenes Warenzeichen von

USB Implementers Forum, Inc.

Alle weiteren Namen und Produkte können die Warenzeichen oder

eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

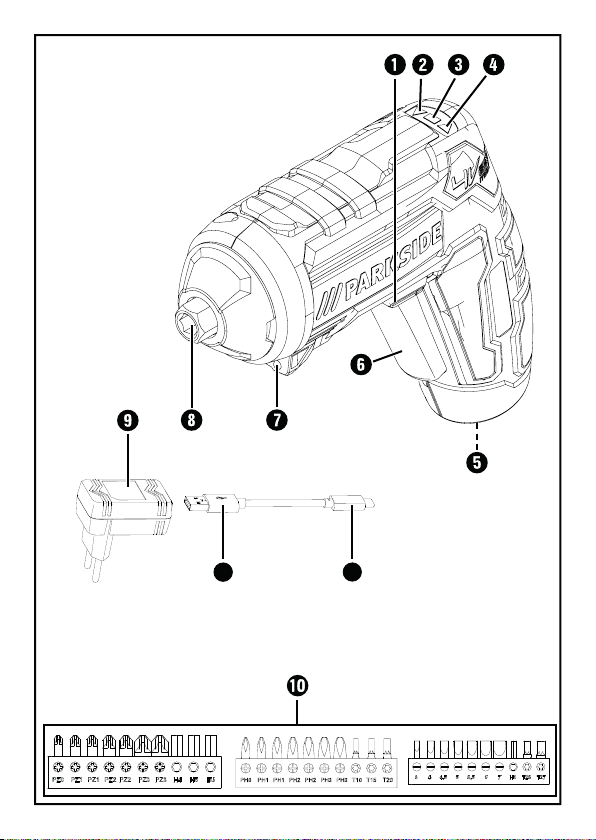

Ausstattung

Drehrichtungsumschalter/Einschaltsperre

Drehrichtungsanzeige Rechtslauf

Akku-Ladezustandsanzeige

Drehrichtungsanzeige Linkslauf

PAS 4 C4 DE│AT│CH │ 3 ■

Ladebuchse

EIN-/AUS-Schalter

LED-Lampen

Werkzeugaufnahme

Ladegerät

9a USB-Stecker des Ladekabels

9b USB-C-Stecker des Ladekabels

Bits

Lieferumfang

1Akku-Schrauber

1Ladegerät

1Ladekabel

30 Bits x 25mm

1Bedienungsanleitung

Technische Daten

Akku-Schrauber PAS 4 C4

Nennspannung 4 V (Gleichstrom)

Akku (integriert) (1 Zelle)

Akku-Kapazität 1500 mAh

Bemessungs-

leerlaufdrehzahl n0200 min-1

Drehmoment max. 5,5 Nm

Werkzeugaufnahme 6,35 mm (¼“)

PAS 4 C4

■ 4 │ DE│AT│CH

Verwenden Sie zum Laden des Akku-Werkzeugs nur

folgendes Ladegerät:

PAS 4 C4-1

EINGANG/Input

Bemessungsspannung 100–240V ∼,

50–60 Hz

(Wechselstrom)

Bemessungsstrom 16 W

AUSGANG/Output

Bemessungsspannung 5,0 V (Gleichstrom)

Bemessungsstrom 1700 mA

Ladedauer ca. 1 Std.

Schutzklasse II/

(Doppelisolierung)

Geräusch- und Vibrationsinformationen

Der Messwert für das Geräusch wurde entsprechend EN 62841

ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs

beträgt typischerweise:

Schalldruckpegel LpA = 67,8 dB (A)

Schallleistungspegel LWA = 78,8 dB (A)

Unsicherheit K KpA/WA = 3 dB

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entspre-

chend EN 62841:

Schrauben

Schwingungsemissionswert ah= 0,79 m/s2

Unsicherheit K = 1,5 m/s2

PAS 4 C4 DE│AT│CH │ 5 ■

HINWEIS

► Die angegebenen Schwingungsgesamtwerte und die

angegebenen Geräuschemissionswerte sind nach einem

genormten Prüfverfahren gemessen worden und können

zum Vergleich eines Elektrowerkzeugs mit einem anderen

verwendet werden.

► Die angegebenen Schwingungsgesamtwerte und die an-

gegebenen Geräuschemissionswerte können auch zu einer

vorläuﬁgen Einschätzung der Belastung verwendet werden.

WARNUNG!

► Die Schwingungs- und Geräuschemissionen können

während der tatsächlichen Benutzung des Elektrowerkzeugs

von den Angabewerten abweichen, abhängig von der Art

und Weise, in der das Elektrowerkzeug verwendet wird,

insbesondere, welche Art von Werkstück bearbeitet wird.

► Versuchen Sie, die Belastung so gering wie möglich zu

halten. Beispielhafte Maßnahmen zur Verringerung der

Vibrationsbelastung sind das Tragen von Handschuhen

beim Gebrauch des Werkzeugs und die Begrenzung der

Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu

berücksichtigen (beispielsweise Zeiten, in denen das Elek-

trowerkzeug abgeschaltet ist, und solche, in denen es zwar

eingeschaltet ist, aber ohne Belastung läuft).

PAS 4 C4

■ 6 │ DE│AT│CH

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge

WARNUNG!

►Lesen Sie alle Sicherheitshinweise, Anweisungen,

Bebilderungen und technischen Daten, mit denen dieses

Elektrowerkzeug versehen ist. Versäumnisse bei der Einhal-

tung der nachfolgenden Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisun-

gen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerk-

zeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei-

tung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuch-

tet. Unordnung und unbeleuchtete Arbeitsbereiche können

zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosions-

gefährdeter Umgebung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Be-

nutzung des Elektrowerkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Elektrowerkzeug verlieren.
