Parker Lucifer P4CN40 C Series Manuel

Bulletin 408134 Part No 496540

Rev. 3 – Page 1/24

Date 13.06.2013

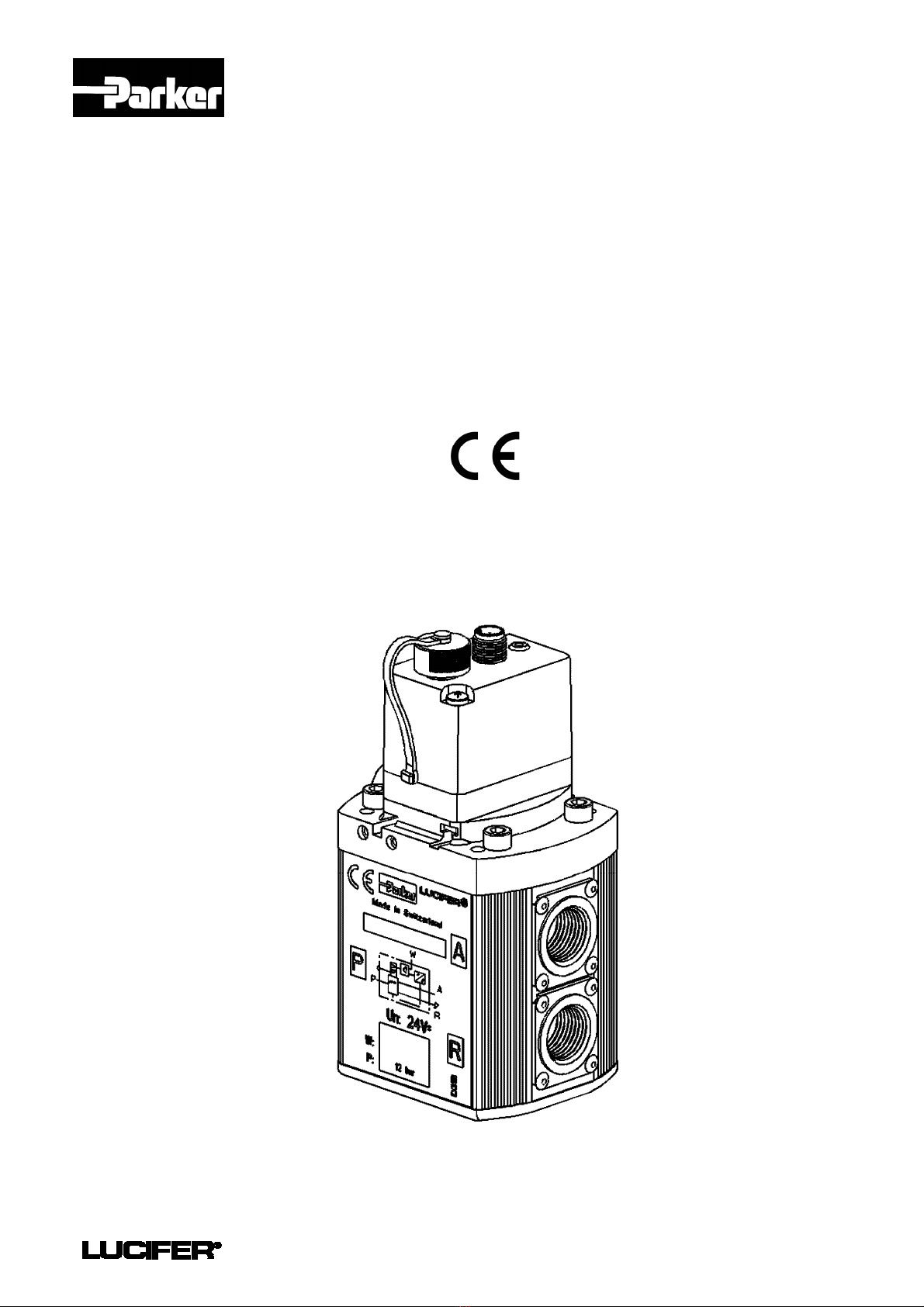

Lucifer EPP4 Pressure Regulator

Installation and Setting Instructions

Lucifer EPP4 Druckregler

Einbau- und Einstellanleitung

Régulateur de pression Lucifer EPP4

Instructions d’installation et de réglage

Regolatore di pressione Lucifer EPP4

Istruzioni di installazione e regolazione

EPP4 Pressure Regulator

Ref. No. P4CG40..C...

P4CN40..C...

Inlet pressure max. 12 bar.

Inlet pressure must be at least 1 bar

higher than regulated pressure.

Eingangsdruck max. 12 bar.

Der Ein

druck muss mindestens

1 bar höher sein als der benötigte

Regelbereich.

Pression d’entrée maximale 12 bar.

La pression d’entrée doit être d’au

min. 1 bar supérieure à la pression

réglée

Pressione di ingresso max. 12 bar.

La pressione di ingresso deve

essere maggiore di almeno 1 bar

della pressione regolata.

Manual torque 1,5…2,5 Nm (M12)

Anzugsmoment 1,5…2,5 Nm (M12)

Couple manuel 1,5…2,5 Nm (M12)

Serraggio manuale 1,5…2,5 Nm (M12)

(Inlet)

(Eingang)

(Entrée)

(Ingresso)

Note: Use normalised connectors for ports P, A, R

Hinweis: Für Anschlüsse P, A, R genormte Verschraubungen

verwenden

Note : Utilisez les raccords normalisés pour les orifices P, A, R

Nota: usare connettori normalizzati per gli attacchi P, A, R

PORT CONNECTIONS

PNEUMATISCHE ANSCHLÜSSE

RACCORDEMENTS

COLLEGAMENTO ATTACCHI

RECOMMENDED MOUNTING POSITION:

Upright, with the electronics on top.

EMPFOHLENE EINBAULAGE:

Aufrecht stehend, Elektronik oben.

POSITION DE POSE RECOMMANDEE :

Verticale, électronique en haut.

POSIZIONE DI MONTAGGIO

RACCOMANDATA:

Verticale, con l’elettronica in alto.

P , A , R: torques max. 24 Nm (G1/2, 1/2-14 NPT)

P , A , R: Drehmoment max. 24 Nm (G1/2, 1/2-14 NPT)

P , A , R : couples max. 24 Nm (G1/2, 1/2-14 NPT)

P , A , R: coppie max. 24 Nm (G1/2, 1/2-14 NPT)

(Outlet port)

(Ausgang)

(Sortie)

(Uscita)

(Exhaust)

(Entlüftung)

(Echappement)

(Scarico)

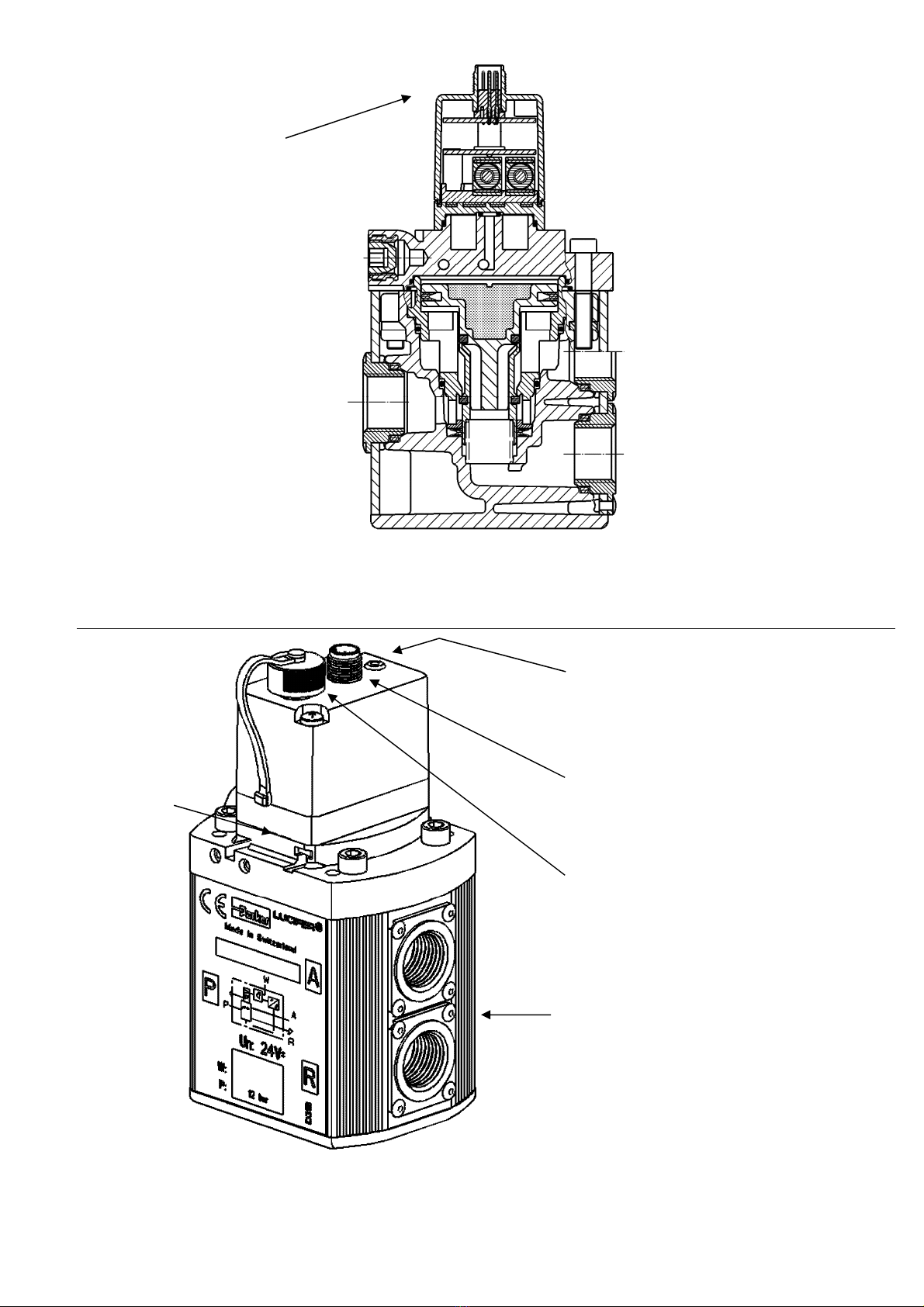

DESCRIPTION

BESCHREIBUNG

DESCRIPTION

DESCRIZIONE

Control LED

Kontroll-LED

LED de contrôle

LED di controllo

Plug A Control

Stecker A Versorgung/Steuersignal

Connecteur A : Commande

Connettore A Controllo

Plug B Information/Programming

(with protection cap)

Stecker B Information/Programmierung

(mit Schutzkappe)

Connecteur B : Information/ Programmation

(avec bouchon de protection)

Connettore B Informazione/Programmazione

(con cappuccio di protezione)

Body

Körper

Corps

Corpo

Exhaust

Entlüftungsborhung

Echappement

Scarico

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

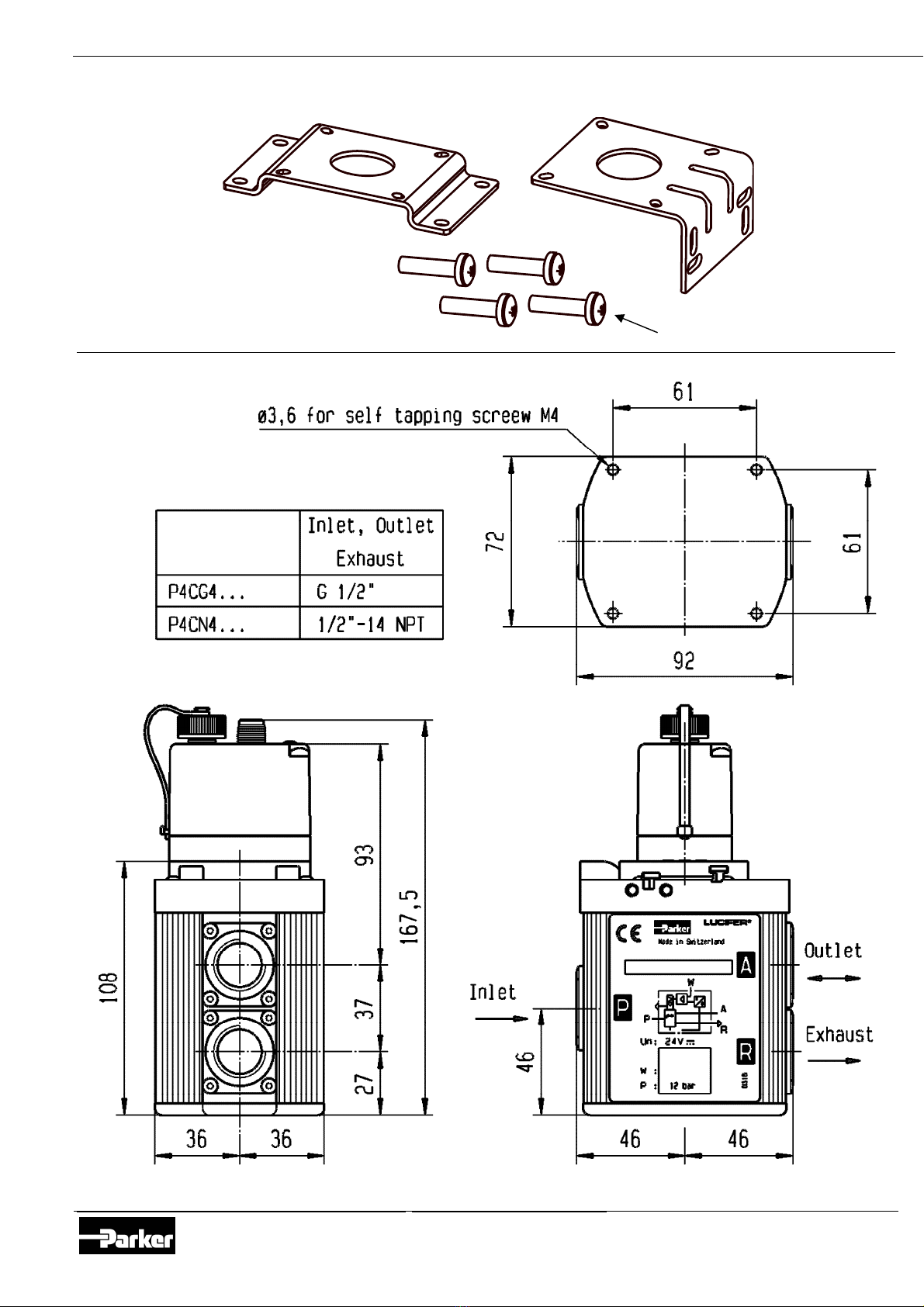

ACCESSORY

To order separately

4x M4 x 10

491367

Angle mounting plate

491366

Flat mounting plate

DIMENSIONS

ABMESSUNGEN

DIMENSIONS

DIMENSIONI

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

INSTALLATION AND ELECTRICAL CONNECTIONS

INSTALLATION

Before connecting the regulator EPP4, pay attention to the

following instructions:

Connect the regulator as close as possible to the apparatus

which will be regulated (resulting in higher precision and

shorter response times);

Piping section of pressure supply should be sufficiently large;

Connect the air filter (50µ, Dew point 2°C) upstream from the

regulator, and a lubrificator if necessary, downstream;

It is recommended to mount the regulator in a vertical position,

electronic on top.

Set up the inlet pressure (max.12 bar).

Connect the regulator to the pneumatic network.

Connect the pressure supply on the inlet port P and the regulation

circuit with the outlet port A.

Fluid: lubricated (1 gr/m3 maxi) or non lubricated air and neutral gas

It is recommended to use a silencer in the exhaust R.

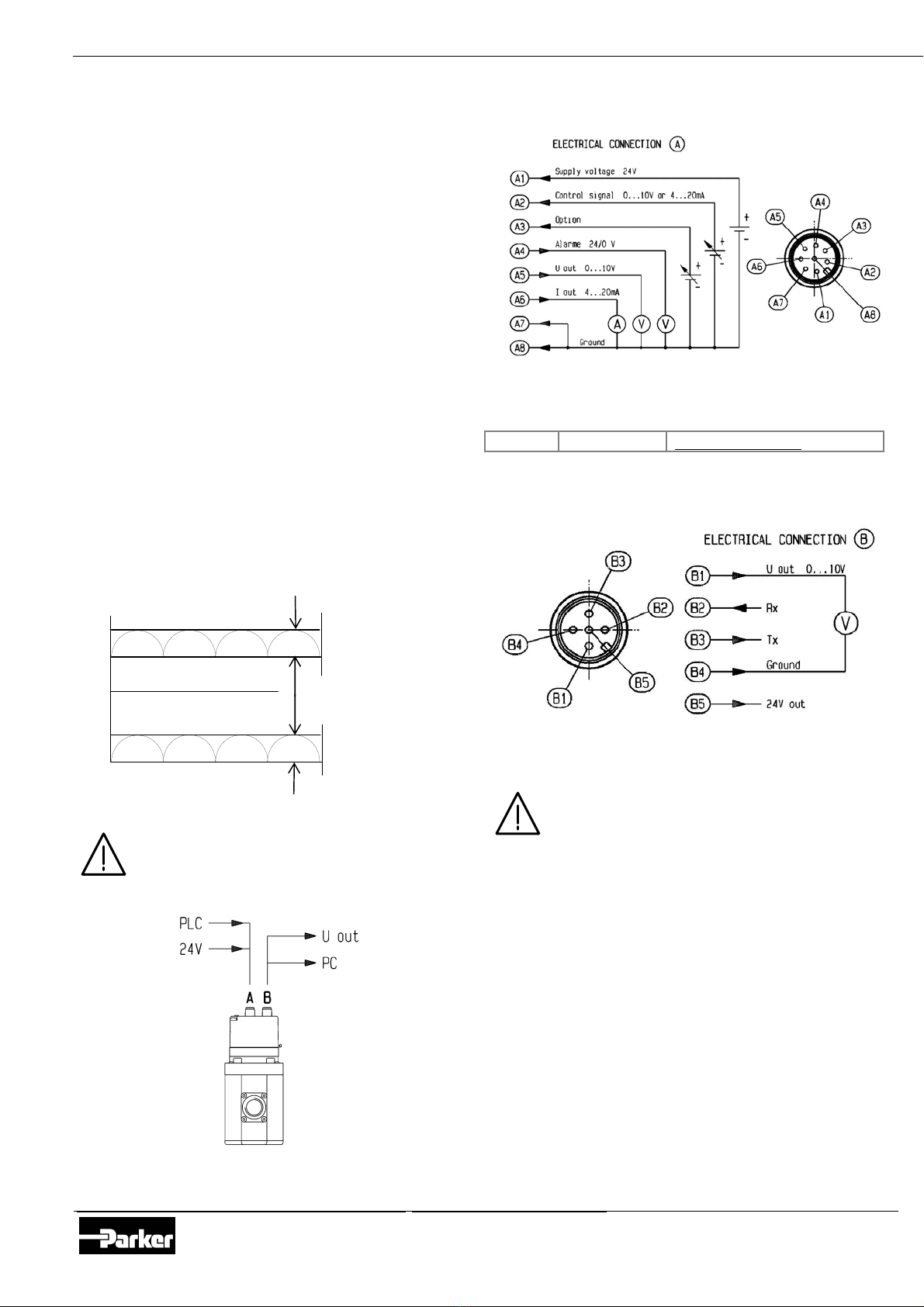

ELECTRICAL CONNECTIONS

Power supply

DC – Supply 24 V 15 %

In case of rectified voltage supply

(from AC to DC) the residual ripple

should be smaller than 1V

27.6

20.4

Electrical connection diagrams

Disconnect the installation prior to any intervention

on the electrical supply cable. Do not invert polarity.

The main connector (A) adopted is a standard 8 pole-M12:

The female connector to mount is the 8 pole M12 connector (IEC

61076-2-101 model LF).

Example:

Parker 496796 http://www.parker.com

The information/programming connector (B) is a standard 5 pole M12

connector:

The female connector to mount is the 5 pole M12 connector (IEC

61076-2-101 model LF).

Use only straight connectors to keep access free for

both connectors

LED

Green: the EPP works properly

Red flashing: supply voltage is low or high (15 %)

Red continuous: supply voltage is too low or too high (out of

specification, high risk of malfunction)

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EPP4 SETTING INSTRUCTIONS

The EPP4 regulators are fully adjusted and quality controlled at the factory to obtain standard specifications.

Here are the main factory settings:

Control signal

calibration U output

calibration I output

calibration Alarm

Logic Alarm

Error+ Alarm

Error- Alarm

Delay ON Alarm

Ton min Alarm

Delay OFF

0-10V or

4-20mA

0-10bar

0-10V 0-10bar

4-20mA

negative

0.5 bar

Control signal:

0 to 10 Volt or 4 to 20mA corresponding to an output pressure range of, for example, 0 to 10 bar.

(1V / 1 bar or 5,6mA / 1 bar)

V 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

mA 4.0 5.6 7.2 8.8 10.4 12.0 13.6 15.2 16.8 18.4 20.0

bar 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

REGULATION

Hysteresis:

50mbar. This value is adjusted in order to obtain an inaudible correction of the two 2-way solenoid pilots when there is

no change of the control signal.

Forced exhaust:

The EPP4 regulator is equipped with an electronic safety circuit which automatically drops the output pressure at 0 bar

when the control signal is below 50 mV or 4.1 mA.

For safety reasons, it is recommended to reset the control signal at 0 bar before re-connecting the supply voltage

(24VDC).

MAINTENANCE

The EPP4 does not require any maintenance. However the quality of used air should be checked periodically.

Use current product to clean EPP4.

TROUBLE SHOOTING

Without removing the EPP top cap:

Record : - EPP type

- Manufacturing date

- Input pressure

Check : - Ports thread (P, A, R) quality

- Correct contact plastic cover / regulator body

- Correct pins level / position in the M12 plug

- Pilot exhaust orifice

TROUBLE SHOOTING

Problem Procedure

Unexpected behaviour Basic electrical controls See paragraph Electrical connections

Basic pneumatic controls See paragraph Port connections

Shut down 24 VDC. Wait 10 sec. Turn on 24VDC

Check the PLC signal

For other problems Contact your agent.

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

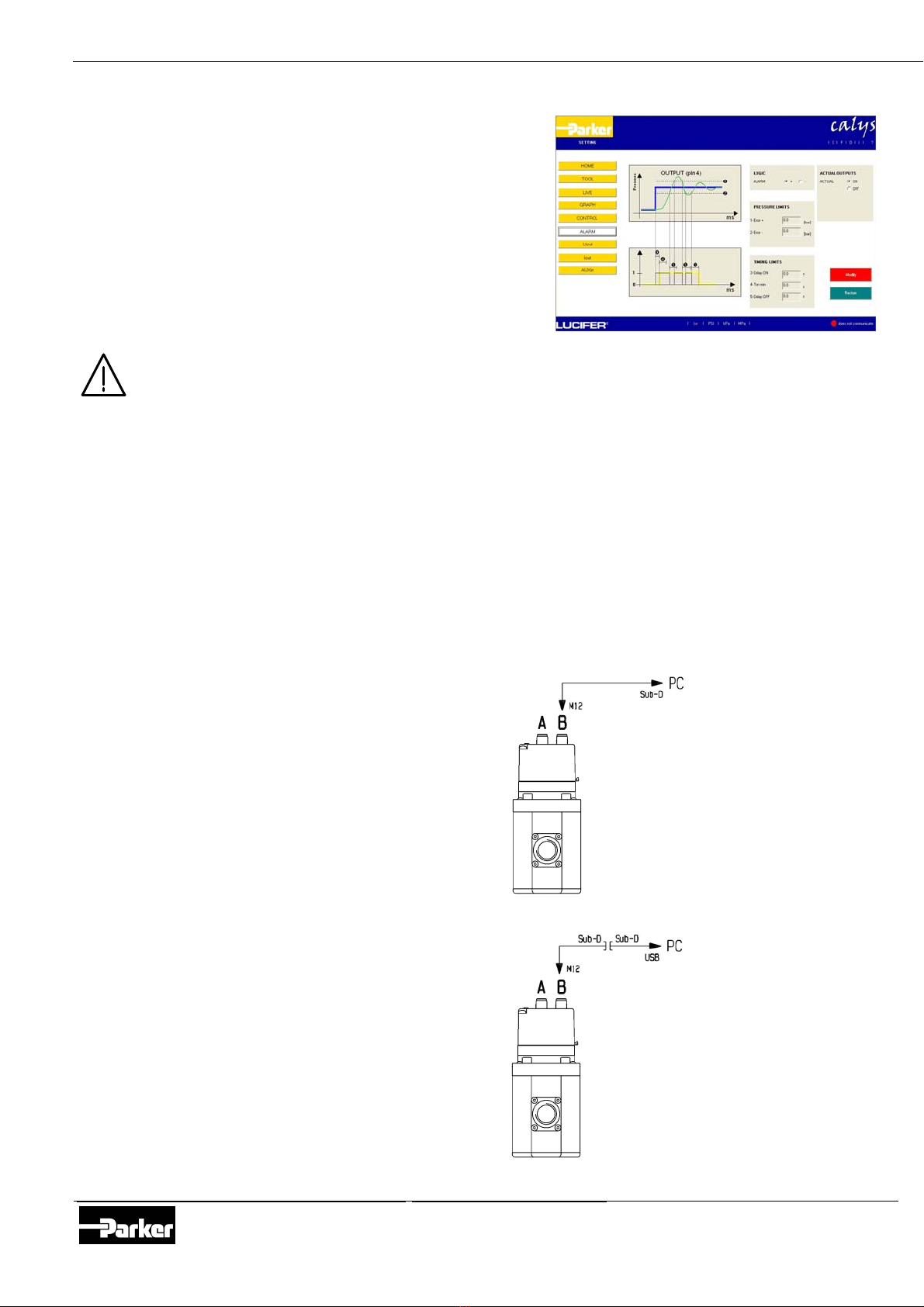

‘CALYS’ OPTION

Order No.: 496449 (Communication cable)

‘Calys' is a software to set all parameters of the EPP4 Comfort.

The software is free of charge but you have to buy the specific

cable 496449 to establish the communication with the EPP4.

‘Calys’ has 3 levels of use, with 2 different passwords:

-View view only, no settings possible, no password

-Setting for basic settings and maintenance

-Factory only for authorized people, all settings

Parameters must be changed within the functional limits of the pressure regulators.

To use software Calys, you have to order specific communication cable ref 496449, then:

- You can download free Calys software from www.parker.com/fcde/support

- Install the software and use the Help File (pdf), it is the "?" on the page, up right corner. Select first your

language (E, F, D, I), the Help File will be in the same language.

- Password needed to access "setting" level is "glage"

- Connect the EPP4 to your computer (see below)

- Re-set the EPP4 to your needs

Connection

Use the specific cable 496449 to connect the EPP4 to your computer:

RS-232

- M12 connector on EPP B connector

- Sub-D on computer

- Select the Port Com in the TOOL menu

- The “LED” bottom right corner becomes green if

communication is ok

USB

Install the driver from the CD delivered with the USB kit.

Read carefully the manual of the USB kit.

- M12 connector on EPP B connector

- Sub-D on USB adapter

- USB adapter on computer

- Select the Port Com in the TOOL menu

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

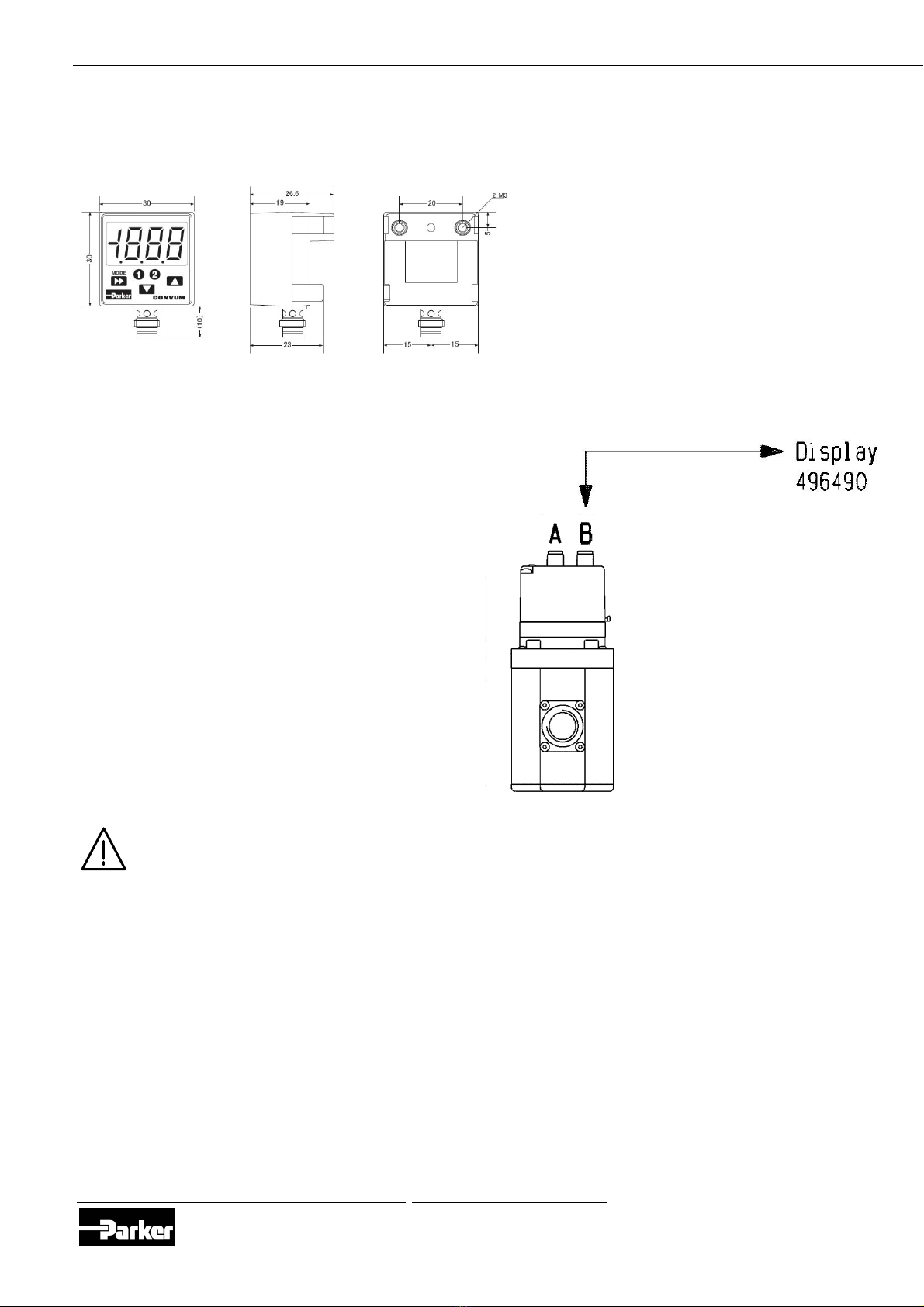

DISPLAY OPTION

Order No.: P4CG4002 series, P4CN4002 series

Compact and highly readable remote LED display, with

bar and PSI scales.

The display is delivered in its own packaging with

its specific manual.

1.5m cable included (M12 – M8)

Easy to fix with its 2 different mounting brackets.

Connection

- M12 connector on EPP B connector

- M8 connector on Display’s connector

The display is ready to use.

Specific Oxygen version ref P4C.4051.... Reminder on the oxygen use

This oxygen version reference is designed and assembled taking into account the general rules, the state of

the art, to be applied on components that will be used with oxygen for industrial applications.

This version is using only oxygen compatible materials, but the material type is not the only factor in a typical

self ignition process. Flow speed for example, is a very important factor, and should be limited to 25 m/sec in

the whole application (attention to valve restriction).

Filtration also should be carefully implemented and maintained (a filter partially blocked will increase the flow

speed).

The final user should be familiar with these general rules that must be applied for oxygen applications, and is

responsible of the real conditions of use of our regulators.

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EINBAU UND ELEKTRISCHE ANSCHLÜSSE

INSTALLATION

Beachten Sie vor Anschluss des Reglers EPP4 die folgenden

Anweisungen:

Schliessen Sie den Regler so nahe als möglich beim zu

regelnden Apparat an (ergibt höhere Genauigkeit und kürzere

Ansprechzeiten);

Der Rohrquerschnitt der Druckzuleitung sollte gross genug

gewählt sein;

Schliessen Sie das Luftfilter (50µ, Taupunkt 2°C) auf der

Eingangsseite des Reglers und wenn nötig einen Druckluft-

Ölen Schmiergerät auf der Ausgangsseite an;

Es wird empfohlen, den Regler in vertikaler Stellung, mit der

Elektronik oben, einzubauen.

Stellen Sie den Eingangsdruck ein (max.12 bar).

Schliessen Sie den Regler an das Druckluftnetz an.

Schliessen Sie die Druckzuleitung an die Eingangsöffnung P und

den Regelkreis an den Ausgang Austrittsöffnung A an.

Medium: geölte (max. 1 gr/m3) oder ungeölte Luft und neutrales

Gas

Es wird empfohlen, an Entlüftung R einen Schalldämpfer zu

benutzen.

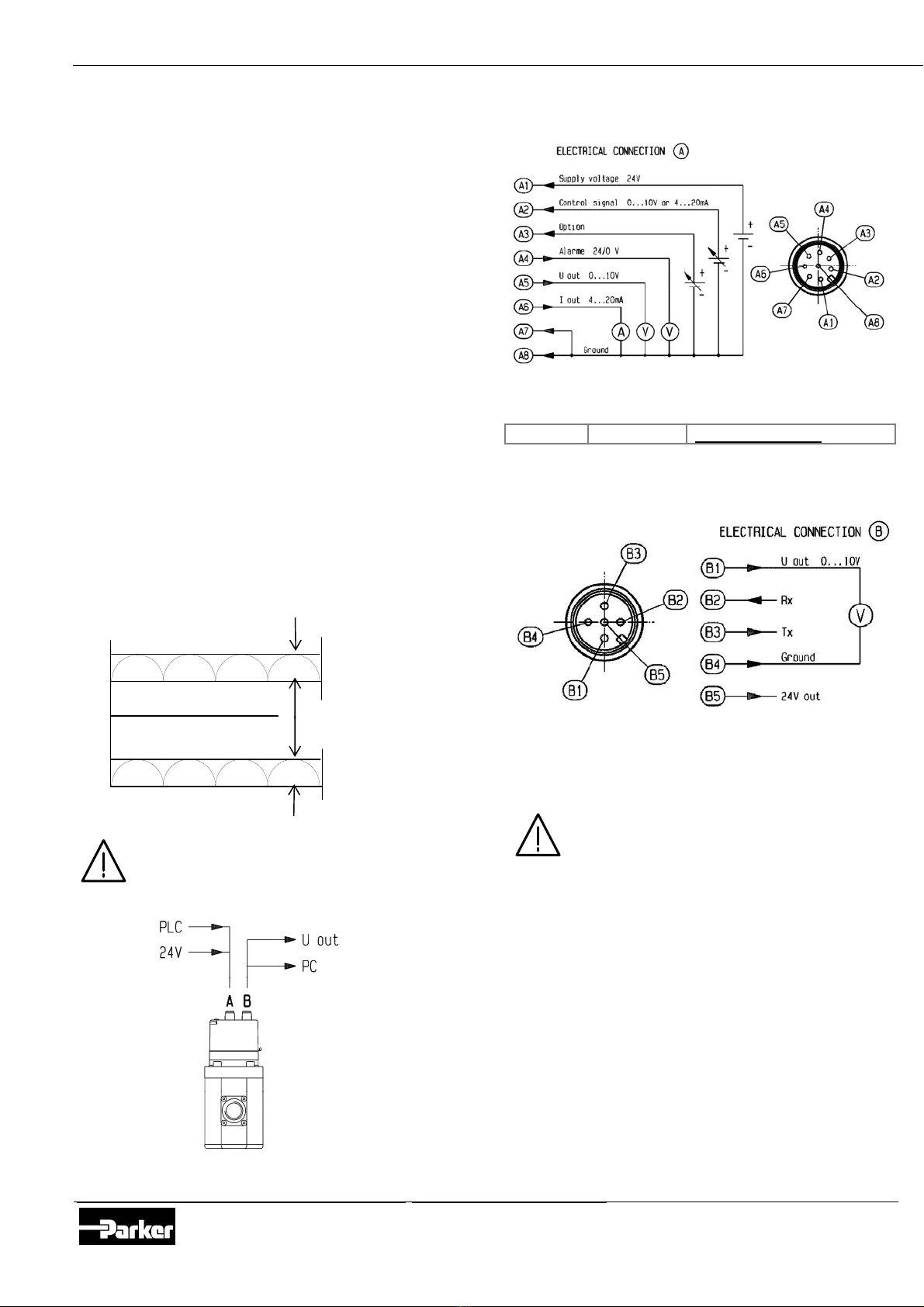

ELEKTRISCHE ANSCHLÜSSE

Stromversorgung

DC – Stromversorgung 24 V 15 %

Bei gleichgerichteter Spannungsversorgung

(von AC in DC) muss die Restwelligkeit

kleiner als 1V sein.

27.6

20.4

Elektrische Anschlussschemata

Vor allen Arbeiten am Stromzuleitungskabel die

Anlage am Stromzuleitungskabel abtrennen. Polarität nicht

umkehren.

Der gewählte Hauptstecker (A) ist genormt 8-polig M12:

Der zu montierende weibliche Stecker ist der 8-polige M12-Stecker

(IEC 61076-2-101 Modell LF).

Beispiel:

Parker 496796 http://www.parker.com

Der Informations-/Programmierungs-Stecker ist ein genormter 5-

Poliger M12-Stecker:

Der zu montierende weibliche Stecker ist der 5-polige M12-Stecker

(IEC 61076-2-101 Modell LF).

Benutzen Sie bevorzugt nur gerade Stecker, um den

Zugang für beide Stecker frei zu halten.

LED

Grün: der EPP arbeitet einwandfrei

Rot blinkend: Speisespannung ist tief oder hoch (15 %)

Rot fest: Speisespannung ist zu tief oder zu hoch (ausser

dem vorgeschriebenen Bereich, hohes

Funktionsstörungsrisiko)

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EPP4 EINSTELLANLEITUNG

Die Regler EPP4 werden im Werk vollständig eingeregelt und der Qualitätskontrolle unterworfen, um die

Standarddaten zu erfüllen.

Dies sind die Standard Werkseinstellungen:

Regelsigna

U-

Ausgang

I-

Ausgang

Alarm-

Logik Alarm

Fehler

Alarm

Fehler

Alarm

Verzögerung

Alarm

Ton min Alarm

Verzögerun

g OFF

0-10V oder

4-20mA

0-10bar

0-10V 0-10bar

4-20mA

negativ

0.5 bar

Steuersignal:

0 bis 10 Volt oder 4 bis 20mA entsprechend einem Ausgangsdruckbereich von zum Beispiel 0 to 10 bar.

(1V / 1 bar oder 5,6mA / 1 bar)

V 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

mA 4.0 5.6 7.2 8.8 10.4 12.0 13.6 15.2 16.8 18.4 20.0

bar 0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

REGELUNG

Hysterese: 50mbar. Dieser Wert wird so eingestellt, dass eine unhörbare Korrektur der zwei 2-Wege-

Vorsteuermagnetventile erfolgt, wenn sich das Steuersignal nicht ändert.

Erzwungenes Ausblasen:

Der EPP4 Regler ist mit einem elektronischen Sicherheitskreis ausgestattet, der den Ausgangsdruck automatisch auf

0 bar abfallen lässt, wenn das Steuersignal unter 50 mV oder 4.1 mA sinkt.

Aus Sicherheitsgründen wird empfohlen, das Steuersignal auf 0 bar zurückzustellen, bevor die Versorgungsspannung

(24VDC) wieder eingeschaltet wird.

WARTUNG

Der EPP4 benötigt keinerlei Wartung. Jedoch wird empfohlen die Qualität der benutzten Luft periodisch zu

kontrollieren werden.

Benutzen Sie für die Reinigung des EPP4 ein gängiges Produkt.

STÖRUNGSBEHEBUNG

Ohne die obere EPP-Schutzkappe zu entfernen:

Notieren : - EPP-Typ

- Fabrikationsdatum

- Eingangsdruck

Kontrollieren:- Anschlussgewinde (P, A, R) Zustand

- Korrekter Sitz der Plastikschutzkappe auf dem Reglerkörper

- Korrekte Ausrichtung der Stifte im M12-Stecker

- Vorsteuerungs-Entlüftung frei von Verschmutzungen

STÖRUNGSBEHEBUNG

Problem Vorgehensweise

Unerwartetes Verhalten Elektrische Verbindung: Siehe Abschnitt „Elektrische Anschlüsse“

Pneumatische Anbindung: Siehe Abschnitt „pneumatische Anschlüsse“

24 VDC ausschalten. 10 Sek. Warten.. 24 VDC wieder einschalten

Das PLC-Signal kontrollieren

Bei anderen Problemen Setzen Sie sich bitte mit Ihrem Ansprechpartner in Verbindung.

Bulletin 408134 R03 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 496540

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

‘CALYS’-OPTION

Bestellung Nr.: 496449 (Kommunikationskabel)

‘Calys' ist eine Software zur nachträglichen Einstellung aller

Parameter des EPP4 Comfort. Die Software ist gratis, aber Sie

benötigen ein spezielles Kabel 496449 kaufen, um die

Kommunikation zum EPP4 zu herzustellen.

‘Calys’ hat 3 Hierarchieebenen mit 2 verschiedenen

Passwörtern:

-View nur betrachten, keine Einstellung möglich,

kein Passwort

-Setting für Grundeinstellung und Wartung

-Factory nur berechtigte Personen, alle Einstellungen

Parameter können nur innerhalb der Funktionsgrenzen des Druckreglers verändert werden.

Um die Software erhalten und nutzen zu können, benötigen Sie zuerst das Kommunikationskabel 496449 (separat zu

bestellen) dann:

- Sie können sich Ihre kostenlose Version der Calys Software von www.parker.com/fcde/support

herunterladen.

- Installieren Sie die Software und benutzen Sie die Hilfedatei (.pdf); sie ist das "?" auf der Seite in der oberen

rechten Ecke. Wählen Sie die von Ihnen gewünschte Sprache (E, F, D, I), aus dann wird Ihnen die Hilfedatei in

dieser Sprache angezeigt.

- Das benötigte Passwort für den Bereich "EINSTELLUNGEN" lautet: glage

- Schliessen Sie den EPP4 an Ihren Computer an (siehe weiter unten)

- Stellen Sie den EPP4 Ihren Anforderungen entsprechend neu ein.

Anschluss

Benutzen Sie das ausschließlich das spezielle Kabel 496449, um den EPP4 an Ihren Computer anzuschliessen:

RS-232

- M12-Stecker am Anschluss B des EPP

- Sub-D am Computer

- Wählen Sie die Port Com im TOOL-Menü

- Die “LED” in der unteren rechten Ecke wird grün,

wenn die Kommunikation OK ist.

USB

Installieren Sie den mit dem USB-Kit mitgelieferten

Treiber.

Lesen Sie die Gebrauchsanweisung des USB-Kit

sorgfältig.

- M12-Stecker am EPP B-Stecker

- Sub-D am USB-Adapter

- USB-Adapter am Computer

- Wählen Sie die Port Com im TOOL-Menü

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Parker Contrôleurs

Parker

Parker CHELSEA Manuel utilisateur

Parker

Parker Compax3S Manuel utilisateur

Parker

Parker 650G Frame 1 Manuel utilisateur

Parker

Parker 514C Manuel utilisateur

Parker

Parker Hauser COMPAX-S Series Manuel utilisateur

Parker

Parker 690+ series Manuel utilisateur

Parker

Parker AC890PX Series Manuel utilisateur

Parker

Parker R35 Series Guide rapide

Parker

Parker Lucifer EPP4 P4BG4 Series Instructions d'utilisation

Parker

Parker Superheat Control Manuel utilisateur

Parker

Parker LevelController SCLSD Manuel utilisateur

Parker

Parker Compax3 Fluid T40 Manuel utilisateur

Parker

Parker HPD2N Manuel utilisateur

Parker

Parker ACR1505 Manuel

Parker

Parker Sporlan Kelvin II Series Manuel utilisateur

Parker

Parker 512C Series Manuel utilisateur

Parker

Parker Compax3 Fluid T40 Manuel utilisateur

Parker

Parker Compax3M Series Manuel utilisateur

Parker

Parker AC890PX Series Manuel d'instructions

Parker

Parker Compax3 Fluid T40 Manuel utilisateur

Parker

Parker HBN15 Fiche technique

Parker

Parker 890 Series Manuel d'instructions

Parker

Parker AC890PX Series Manuel utilisateur

Parker

Parker 6250 Manuel utilisateur

Manuels Contrôleurs populaires d'autres marques

Digiplex

Digiplex DGP-848 Mode d'emploi

YASKAWA

YASKAWA SGM series Manuel utilisateur

Sinope

Sinope Calypso RM3500ZB Manuel utilisateur

Isimet

Isimet DLA Series Style 2 Manuel d'installation

LSIS

LSIS sv-ip5a Manuel utilisateur

Rockwell Automation

Rockwell Automation 1769-L31 Manuel utilisateur

Airflow

Airflow Uno hab Manuel utilisateur

ABB

ABB ACS580-01 drives Manuel utilisateur

Panasonic

Panasonic GM1 Series Manuel utilisateur

Emerson

Emerson SW93 Manuel utilisateur

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuel utilisateur

Panasonic

Panasonic FP? Positioning Unit RTEX Manuel utilisateur

Samson

Samson Type 5824 Manuel de service

Alpha IP

Alpha IP MIOB 21001 Manuel utilisateur

Siemens

Siemens OpenAir GMA 1 Series Manuel utilisateur

Surecom

Surecom SR-629 Manuel utilisateur

Fishman

Fishman TriplePlay Manuel utilisateur

Regulus

Regulus SRS1 T Manuel utilisateur
