Panasonic TC-21PM10R Manuel utilisateur

Service Manual

Colour Television

TC-21PM10R

MX-7 Chassis

Specifications

Power Source : AC AUTO 110-240V, 50/60Hz Video / Audio Terminals :

FAV In : Video In 1 Vp-p 75

Power Consumption : 81W Video In Approx, 400mVrms

RAV In : Video In 1 Vp-p 75

Aerial Impedance:75 unbalanced Audio In Approx, 400mVrms

Coaxial type Monitor Out :Video Out1 Vp-p 75

Audio OutApprox, 400mVrms

Receiving System : 17 System

Receiving Channels : High Voltage : 28.0 kV ( +/- 1.0 )

VHF 2-12 (PAL/SECAM B,K1) at zero beam current

0-12 (PAL B AUST)

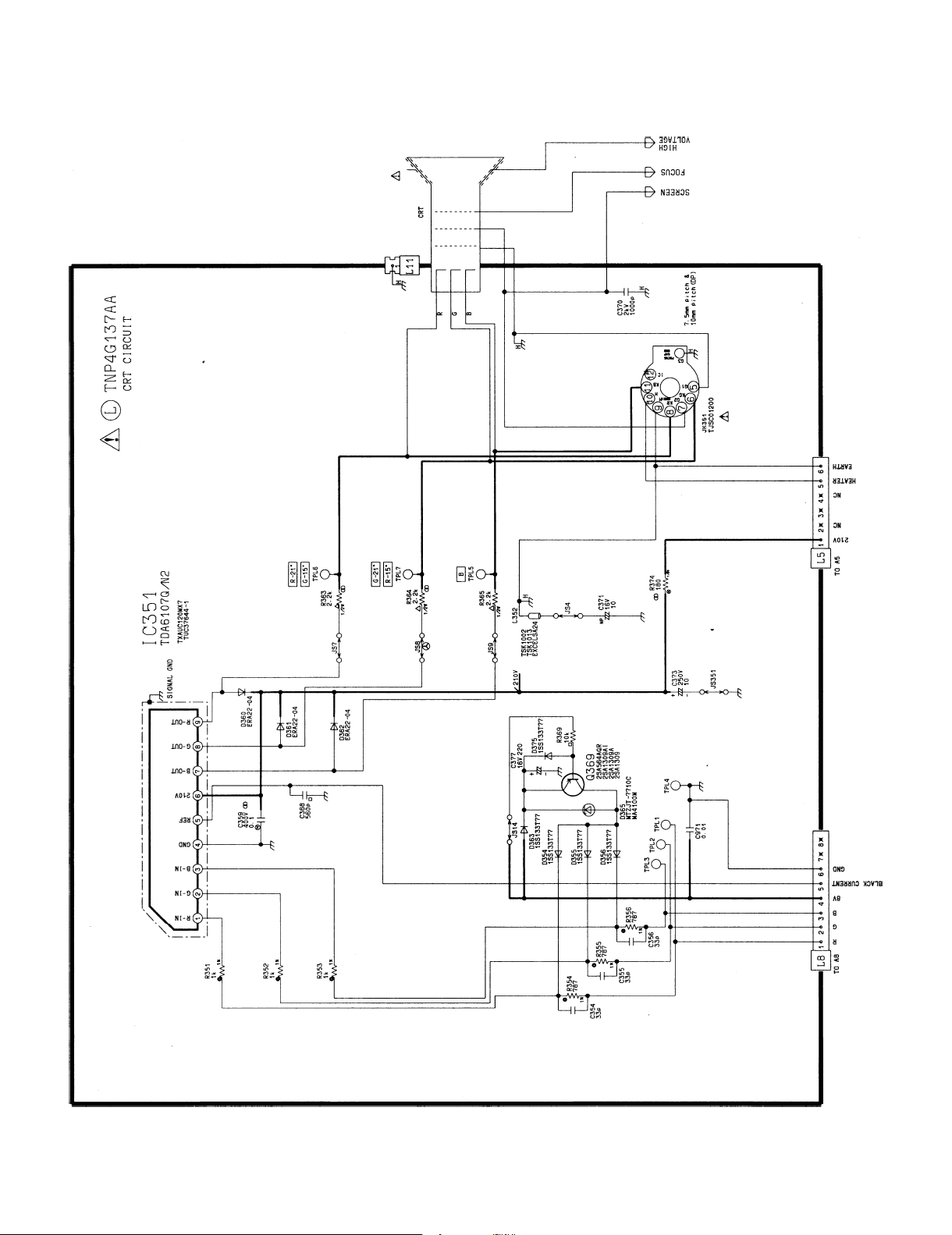

1-9 (PAL B N.Z) Picture Tube : XA51LSK955X-A

1-12 (PAL/SECAM D) 51cm (21 inches)

1-12 (NTSC M JAPAN) Measured diagonally, 90 deflection

2-13 (NTSC M U.S.A)

UHF 21-69 (PAL G,H,I/SECAM G,K,K1)

28-69 (PAL B AUST) Audio Output : 3.5W

13-57 (PAL D,K)

13-62 (NTSC M JAPAN)

14-69 (NTSC M U.S.A)

CATV S1-S41(OSCAR) Dimensions : Height : 470 mm

1-125 (U.S.A CATV) Width : 508 mm

C13-C41(JAPAN) Depth : 475 mm

S21-S41 (HYPER)

Z1-Z37 (CHINA) Mass : 23 kg

Intermediate Frequency :

Video 38.0 MHz Specifications are subject to change without

Sound 31.5 MHz (D,K) / 32.5MHz (B,G) notice.Mass and dimensions shown are approxi

32.0 MHz (I) / 32.5MHz (M) mate.

Colour 33.57 MHz (PAL)

33.6 MHz (SECAM)

32.5 MHz (B,G)

33.75 MHz (SECAM)

34.42 MHz (NTSC)

Panasonic

2000 Matsushita Electric Industrial Co., Ltd.

All right reserved.Unauthorized copying and

distribution is a violation of law.

ORDER NO. MTV 0006142C3

c

Ω

Ω

Ω

°

Ω
