Installation Instructions

Speakers for Plasma Display

Before commencing work, carefully read these Instructions and the Manual for

the plasma display to ensure that fitting is performed correctly.

(Please keep these instructions. You may need them when maintaining or

moving.)

English

Deutsch

Nederlands

Italiano

Français

Español

Svenska

Dansk

TY-SP58P10WK

MODEL No.

English

CAUTION

After installing the speakers, do not hold or move the display by lifting the speakers.

• The mounting brackets may get damaged, and personal injury may result.

Do not suspend the speakers.

• Personal injury may result if the speakers fall off. Take particular care to ensure the safety of children.

These speaker are for use with the Plasma Display.

• If connecting them to some other amplifier, make sure that the maximum input is within the rated level(8W). If the

input level is exceeded , fire may result.

Make sure that all screws are tightened securely during installation.

• Ensure that the installation is carried out correctly to prevent the speakers from becoming detached, and possibly

causing possible personal injury.

Safety Precautions

Mounting bracket

(right).......................2

Mounting bracket

(left) .........................2

Bracket mounting

screw.....................12

Sponge....................2 Speaker cable

(28 cm) ...................2

Accessories

• Attach the sponges to the surfaces which are in

contact with the Display.

• Clean the surfaces before attaching the sponges.

• Attach the sponge along the rib on the speaker.

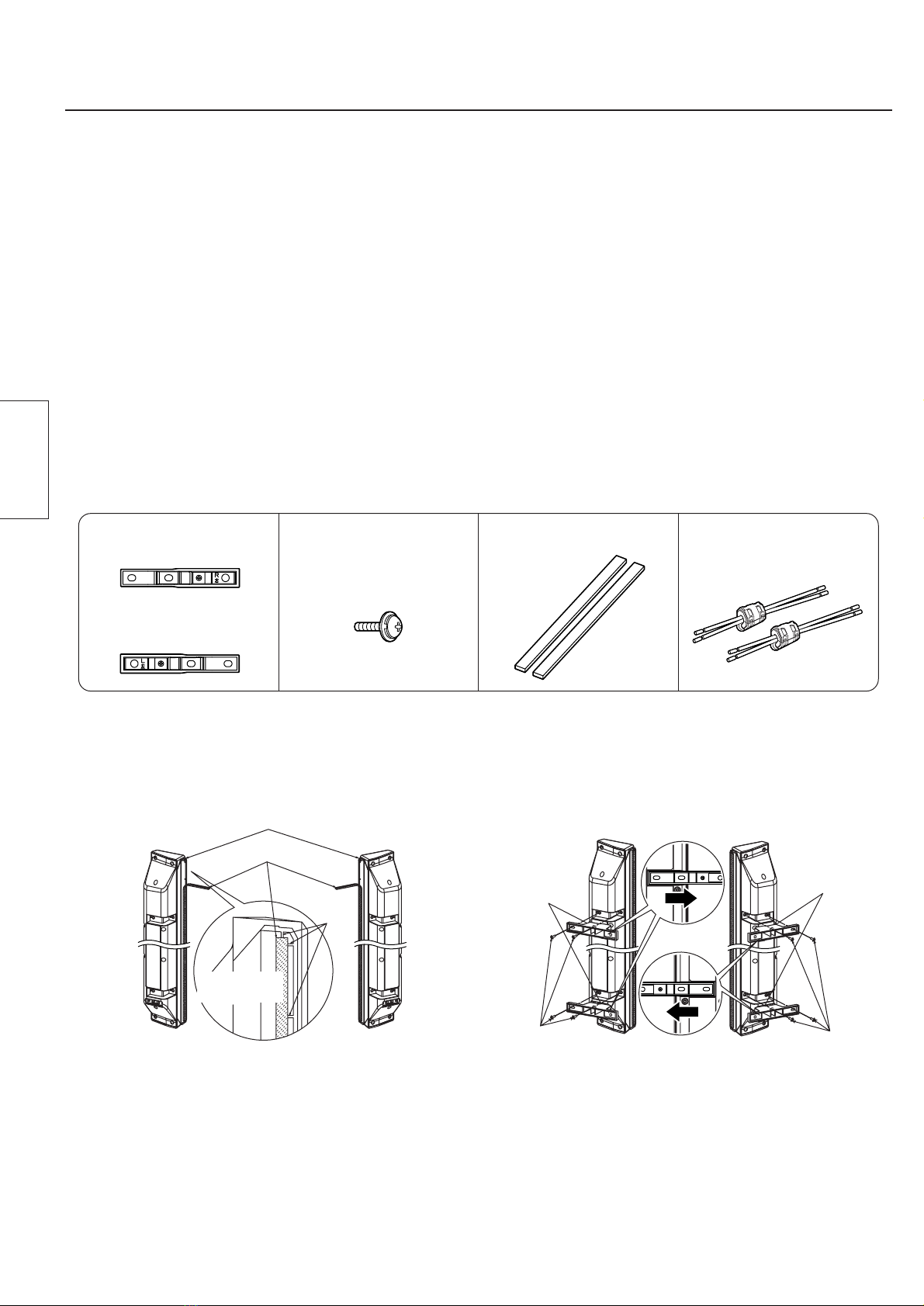

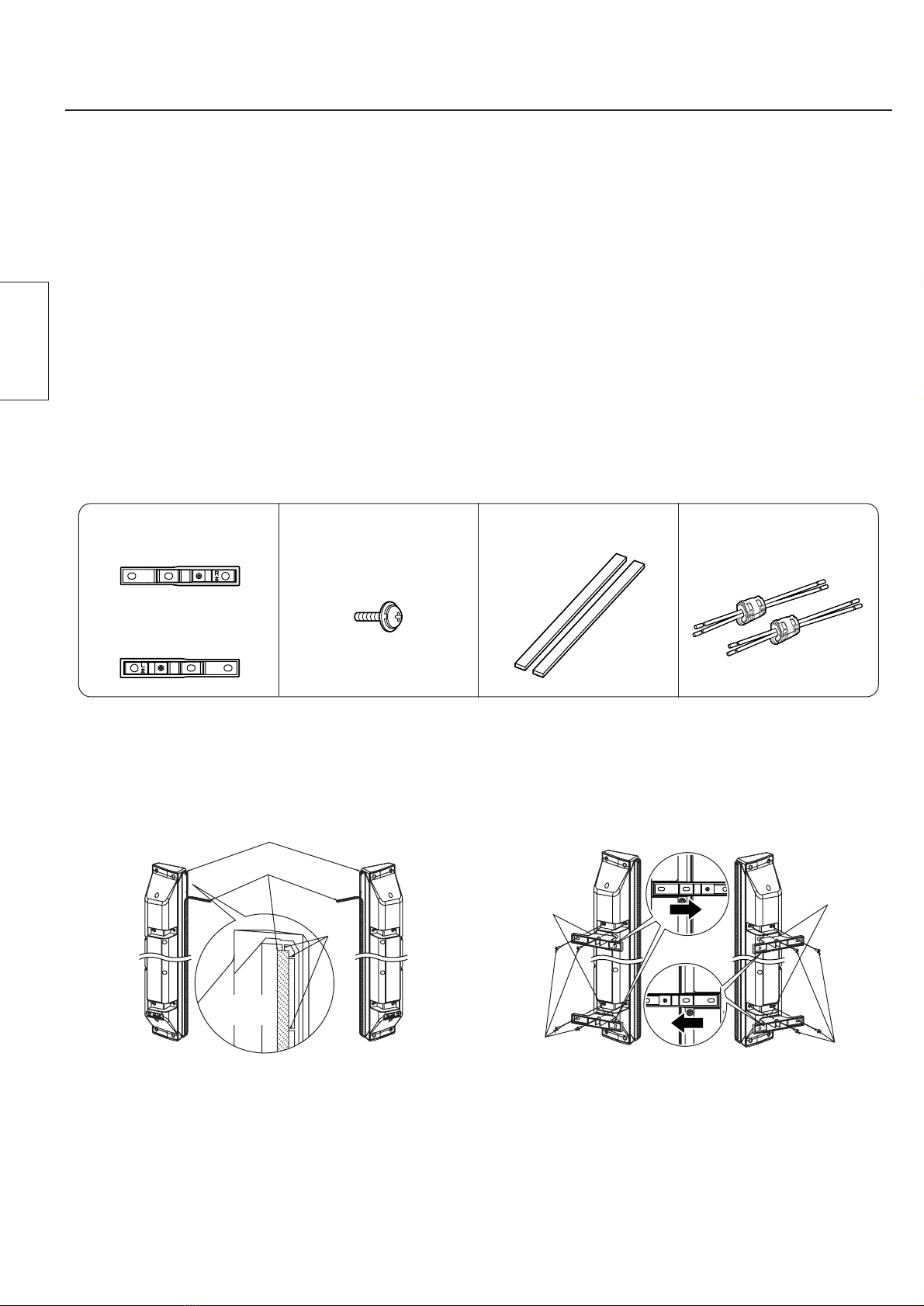

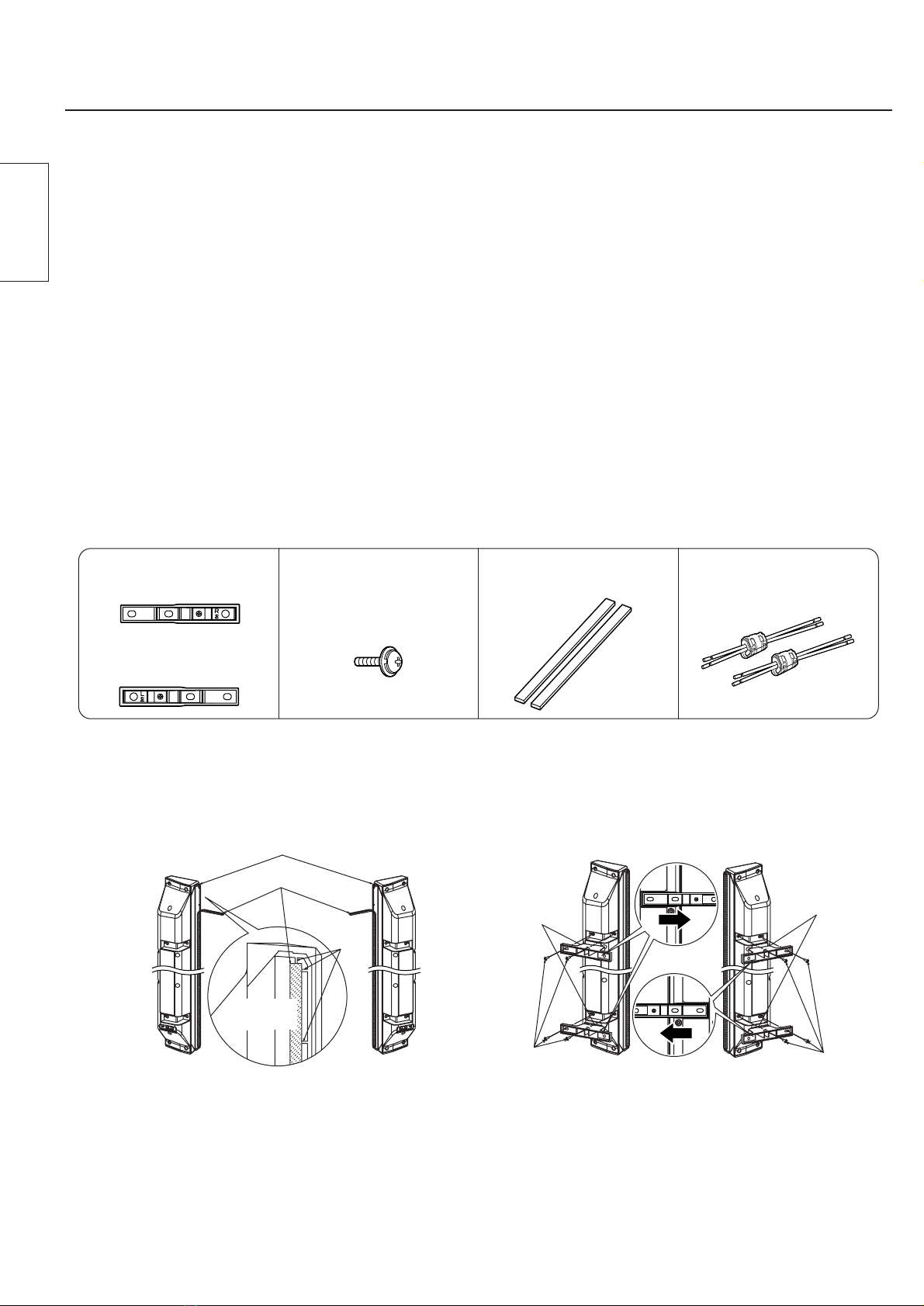

1. Attach the sponges to the

speakers.

2. Attach the mounting

brackets to the speakers.

Installation Installing to the Plasma Display

For right For left

Mounting

brackets

(right)

Mounting

brackets

(left)

Bracket mounting

screws

Bracket mounting

screws

Speaker (Ieft)

Speaker (right)

Trim

Sponges

rib

Side of the

speaker

• Secure the top and bottom mounting bracket by

tightening the bracket mounting screw.

• As shown in the enlarged views, adjust the

speakers so that there is some clearance between

them and the display by sliding the right speaker

to the right, and the left speaker to the left, and

then secure the bracket mounting screws.

• Securely tighten the bracket mounting screws.

English

1. If connecting to an external amplifier that exceeds the

rated input for the speakers, keep the amplifier volume

suitably low to protect the speakers from damage. If any

problems occur with speaker operation, disconnect the

mains lead of the amplifier and consult a qualified service

technician.

2. Do not place the speakers in the following places:

• Areas that are exposed to direct sunlight

• Near heaters or other heat sources

• Areas subject to high humidity

3. This set is equipped with magnetic resistant speakers.

However be careful not to place it near a CRT as it may

cause color patches.

4. To clean the speakers, wipe them with a soft cloth. If

they are extremely dirty, wipe them with a cloth that has

been soaked in a small amount of household detergent,

and then wipe them dry with a separate cloth.

• Do not use solvents such as alcohol or thinner.

• If using chemically-treated cloths, follow the

instructions supplied with the cloth packaging.

Notes on use

• Secure the top and bottom mounting brackets by

tightening the bracket mounting screws.

• Secure the left speaker in the same way.

• To change the amount of clearance between the

speakers and the display, loosen the bracket

mounting screws, make adjustments as desired,

and then tighten the screws.

• Tighten the bracket mounting screws securely so

that the speakers are not loose and do not rattle.

4. Secure the speakers in

place.

• Insert the hooks on the top and bottom mounting

brackets simultaneously into the slots at the rear

of the plasma display, and then lower the speaker

into place.

• Attach the left speaker in the same way.

3. Attach the speakers to the

Plasma Display.

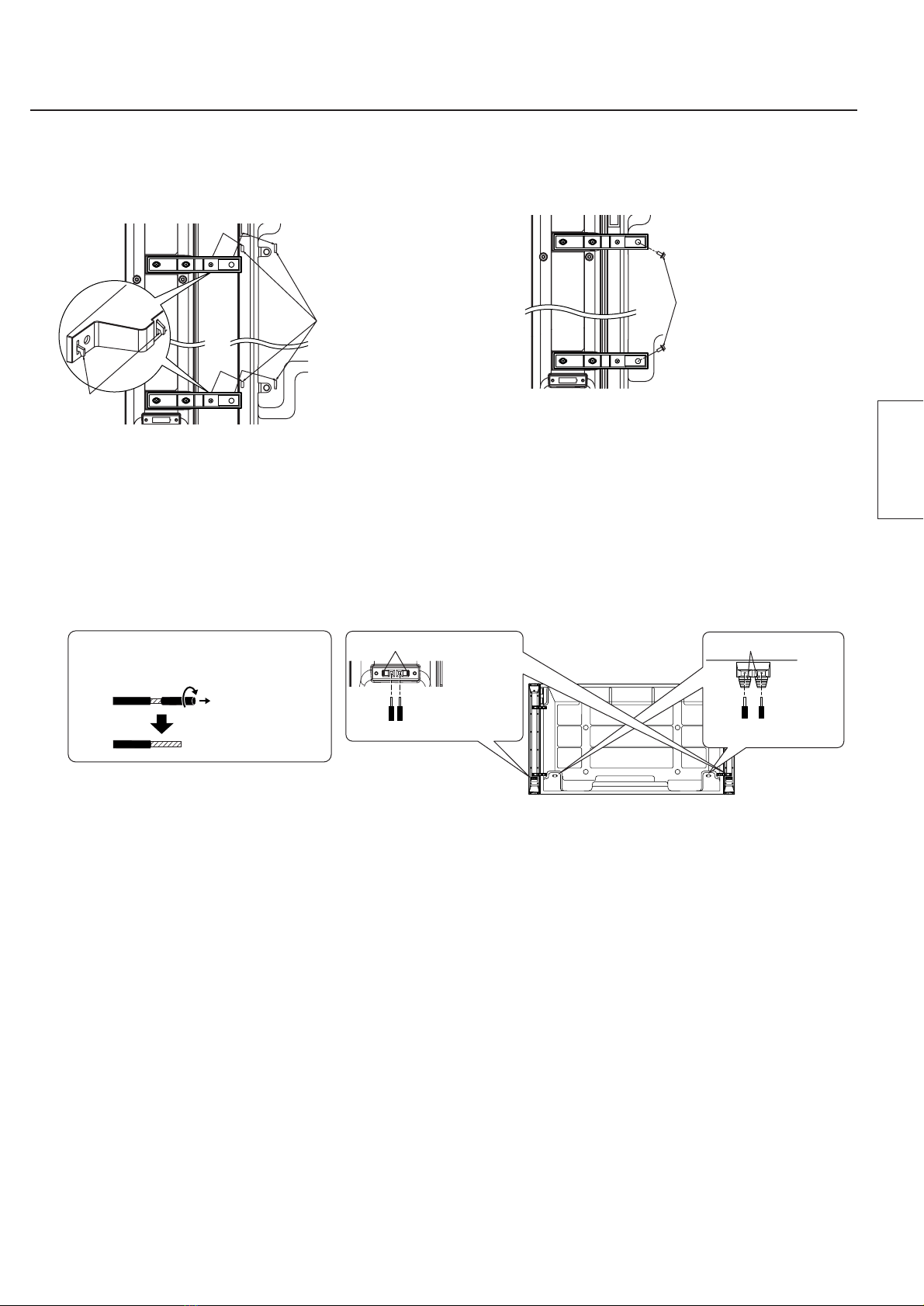

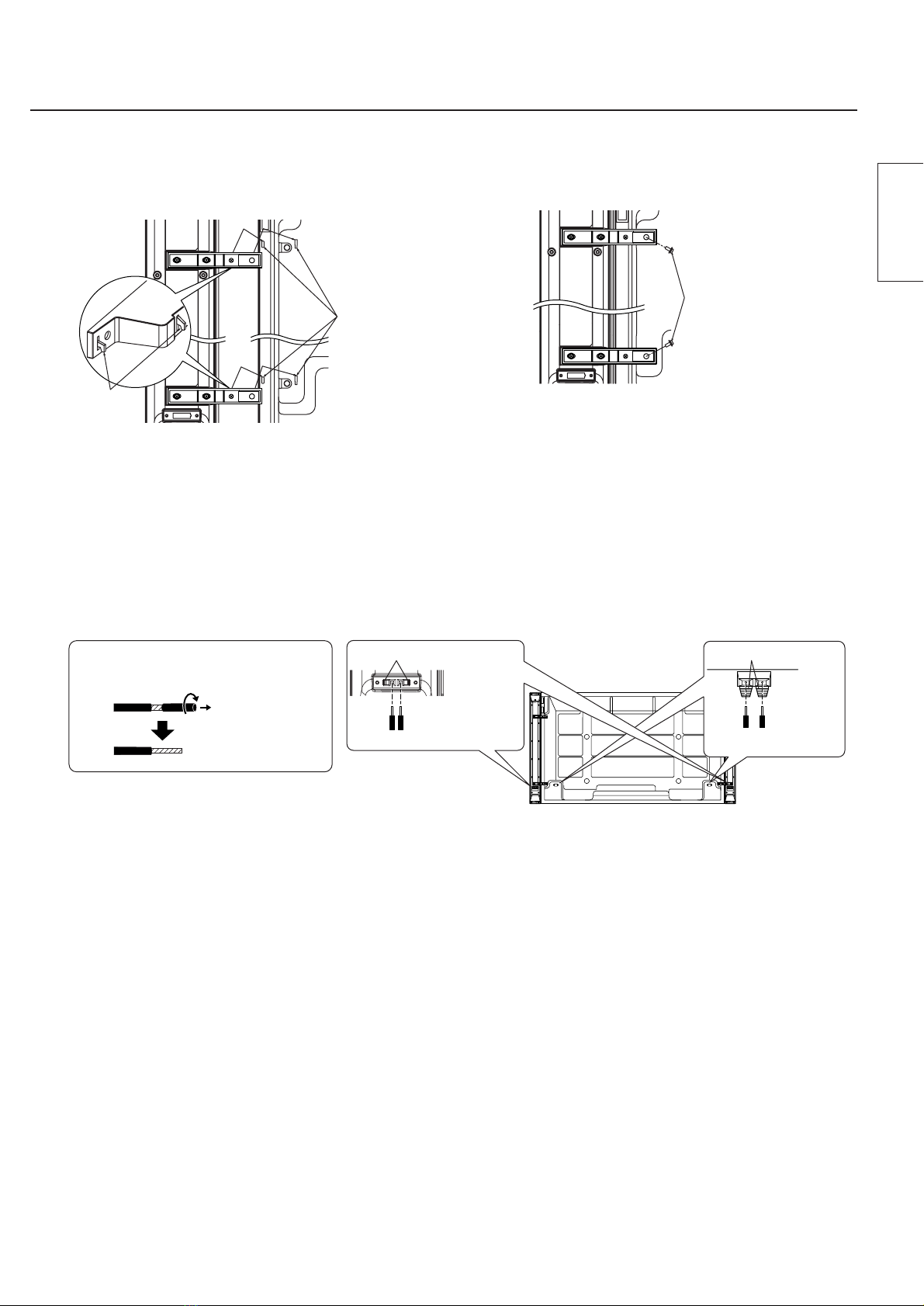

• After preparing the ends of the speaker cables, connect them as shown.

•

The red cable is for the (+) side and the black cable is for the (-) side. Do not connect the cables to the wrong sides.

• When connecting the speaker cable, make sure that the core of the cord does not short.

5. Connect the speaker cables.

Hook

Slot Bracket mounting

screw

Rear of

Plasma Display

Rear of Plasma Display

1. Press down on the lever.

2. Insert the

cable.

3. Release the lever.

1. Push down the lever.

3. Return the lever to its

normal position.

2. Insert

the cable.

Preparing the ends of the

speaker cables

Remove while

twisting

Deutsch

VORSICHT

Nach der Installation der Lautsprecher sollte das Display nicht durch Anheben der Lautsprecher

hochgehoben oder transportiert werden.

• Auf Grund einer möglichen Beschädigung der Montagehalterungen erhöht sich die Verletzungsgefahr.

Die Lautsprecher nicht am Gerät hängen lassen.

• Das Herunterfallen der Lautsprecher kann zu Verletzungen führen. Besonders die Sicherheit von Kindern sollte

gewährleistet werden.

Diese Lautsprecher sind ausschließlich für die Verwendung mit dem Plasmadisplay vorgesehen.

• Wenn sie an einen anderen Verstärker angeschlossen werden, achten Sie darauf, dass die maximale

Eingangsleistung innerhalb des vorgeschriebenen Pegels liegt (8W). Wird der Nenneingangspegel überschritten,

kann dies zu einem Brand führen.

Stellen Sie sicher, dass alle Schrauben während der Installation fest angezogen werden.

• Stellen Sie sicher, dass die Installation richtig ausgeführt wird, damit die Lautsprecher nicht herunterfallen und

Verletzungen verursachen.

Vorsichtsmaßnahmen zur Sicherheit

Montagehalterungen

(rechts) ....................2

Montagehalterungen

(links).......................2

Halterungsschrauben

..............................12

Schaumgummiunterlagen

................................2

Lautsprecherkabel

(28 cm) ....................2

Zubehör

• Bringen Sie die Schaumgummiunterlagen an den

Flächen an, die das Plasmadisplay berühren.

• Reinigen Sie die Flächen vor dem Anbringen der

Schaumgummiunterlagen.

• Den Schwamm entlang der Rippe auf dem

Lautsprecher anbringen.

Bringen Sie die Schaumgummiunterlagen

an den Lautsprechern an.

Befestigen Sie die Montagehalterungen

an den Lautsprechern.

Montage Montage am Plasmadisplay

rechts links

Montagehalterung

(rechts)

Montagehalterung

(links)

Halterungsschrauben Halterungsschrauben

Lautsprecher (Iinks)

Lautsprecher (rechts)

Zierleiste

Schaumgum miunterlagen

Rippe

Seite des

Lautsprechers

• Sichern Sie die obere und untere

Montagehalterung, indem Sie die

Halterungsschrauben anziehen

• Wie in den vergrößerten Darstellungen gezeigt,

justieren Sie die Lautsprecher so, dass es einen

Abstand zwischen ihnen und dem Display gibt,

indem Sie den rechten Lautsprecher nach rechts

und den linken Lautsprecher nach links schieben,

und dann die Halterungsschrauben festziehen.

• Ziehen Sie die Halterungsschrauben fest an.

Deutsch

1. Wenn die Lautsprecher an einen externen Verstärker

angeschlossen werden, der die Nenneingangsleistung der

Lautsprecher übersteigen kann, sollte die Lautstärke des

Verstärkers entsprechend niedrig gehalten werden, damit

die Lautsprecher nicht beschädigt werden. Wenn beim

Betrieb der Lautsprecher Probleme auftreten, ziehen Sie

das Netzkabel der Verstärkers von der Steckdose ab und

wenden Sie sich an einen qualifizierten

Kundendiensttechniker.

2. Die Lautsprecher nicht an den folgenden Orten aufstellen:

• Orte, an denen sie direktem Sonnenlicht ausgesetzt sind.

• In der Nähe von Heizgeräten oder anderen

Wärmequellen.

• Orte mit hoher Luftfeuchtigkeit.

3. Dieser Lautsprechersatz ist mit magnetisch abgeschirmten

Lautsprechern ausgestattet. Es sollte jedoch beachtet

werden, dass die Lautsprecher nicht in der Nähe eines

Bildröhren-Fernsehers aufgestellt werden, da dies zu

Farbveränderungen führen kann.

4. Verwenden Sie zum Reinigen der Lautsprecher ein weiches

Tuch. Wenn die Lautsprecher stark verunreinigt sind,

wischen Sie sie mit einem Tuch ab, das mit einer geringen

Menge Haushalts-Lösungsmittel angefeuchtet wurde.

Danach wischen Sie sie mit einem anderen Tusch trocken.

• Keine Lösungsmittel wie Alkohol oder Verdünnungsmittel

verwenden.

• Wenn chemisch imprägnierte Reinigungstücher

verwendet werden, sollten die Hinweise des Herstellers

auf der Verpackung befolgt werden.

Hinweise für die Verwendung

• Sichern Sie die obere und die untere

Montagehalterung mit den Halterungsschrauben.

• Sichern Sie den anderen Lautsprecher auf die

gleiche Weise.

•

Zum Ändern des Abstands zwischen den

Lautsprechern und dem Display lösen Sie die

Halterungsschrauben, nehmen Einstellungen nach

Bedarf vor, und ziehen dann die Schrauben fest.

• Ziehen Sie die Halterungsschrauben sicher fest,

so dass die Lautsprecher nicht locker sind und

nicht klappern können.

Sichern Sie die Lautsprecher.

• Die Haken auf der Ober- und Unterseite der

Halterung gleichzeitig in die Schlitze auf der

Rückseite des Plasmadisplay einsetzen und dann

die Lautsprecher anbringen.

• Montieren Sie den anderen Lautsprecher auf die

gleiche Weise.

Befestigen Sie die Lautsprecher

am Plasmadisplay.

• Nach dem Vorbereiten der Kabellitzen können die Lautsprecherkabel wie in der Abbildung gezeigt

angeschlossen werden.

•

Verwenden Sie die roten Kabel zum Verbinden der (+)-Seiten und die schwarzen Kabel zum Verbinden der (-)-

Seiten. Wechseln Sie die Polung beim Anschließen nicht.

• Beim Anschluss des Lautsprecherkabels ist darauf zu achten, dass kein Kurzschluss im Kabelinneren entsteht.

5. Schließen Sie die Lautsprecherkabel an.

Haken

Einhängeloch

Halterungsschraube

Rückseite des

Plasmadisplay

Rückseite des

Plasmadisplay

1. Den Hebel nach unten drücken.

2. Das Kabel

einschieben.

3. Den Hebel loslassen.

1. Den Hebel nach unten drücken.

Den Hebel auf seine normale

position zurückschieben.

2. Das Kabel

einschieben.

Vorbereiten der Kabellitzen

der Lautsprecherkabel

Durch Drehen

abziehen

Nederlands

OPGELET

Wanneer u de luidspreker hebt geïnstalleerd, houd de display dan niet vast, of verplaats de display niet door

de luidspreker op te tillen.

• U kunt dan de montagesteunen beschadigen en u kunt uzelf bezeren en verwonden.

Hang de installatie niet aan de luidsprekers op.

• Als de luidsprekers vallen, kan dit resulteren in letsel. Let vooral op de veiligheid van kinderen.

Deze luidsprekers zijn bedoeld voor gebruik in combinatie met de Plasmadisplay Monitor.

•

Als u ze op een andere versterker aansluit, let er dan vooral op dat de maximale ingangsspanning (8 W) niet wordt

overschreden. Als de maximale ingangsspanning wordt overschreden kan er brand ontstaan.

Zorg dat alle schroeven tijdens de montage stevig worden vastgedraaid.

• Zorg dat montage correct wordt uitgevoerd, om te voorkomen dat de luidsprekers losraken en er eventueel letsel

wordt veroorzaakt.

Veiligheidsmaatregelen

Montagesteun

(rechts) ....................2

Montagesteun

(links).......................2

Steunbevestigingsschroef

..............................12

Spons ......................2 Luidsprekerkabel

(28 cm) ...................2

•

Bevestig de sponzen aan de zijden die in aanraking

komen met de Plasmadisplay Monitor.

• Reinig de oppervlakken alvorens de sponzen aan

te brengen.

• Bevestig de sponsstrip langs de ribbe op de

luidspreker.

1. Bevestig de sponzen aan

de luidsprekers. 2.

Bevestig de montagesteunen

aan de luidsprekers.

Accessoires

Installatie Bevestiging aan de Plasmadisplay Monitor

Rechtsvoo Linksvoor

Montagesteunen

(rechts)

Montagesteunen

(links)

Bevestigingsschroeven

Luidspreker (rechts)

Bevestigingsschroeven

Luidspreker (links)

Sierlijst

Sponzen

Ribbe

Zijkant van

luidspreker

• Zet de onderste en bovenste montagesteun goed

vast door de steunbevestigingsschroef stevig aan

te draaien.

• Schuif de rechter luidspreker naar rechts en de

linker luidspreker naar links zodat er wat ruimte

tussen de luidsprekers en het plasmascherm is,

zoals aangegeven in het uitvergrote aanzicht in de

afbeelding, en maak de luidsprekers dan vast met

de steunbevestigingsschroeven.

• Draai de steunbevestigingsschroef stevig aan.

Nederlands

1. Als de luidsprekers op een externe versterker worden

aangesloten die een groter vermogen levert dan het

maximaal ingangsvermogen van de luidsprekers, moet u

het volume van de versterker niet te hoog instellen om

beschadiging van de luidsprekers te voorkomen. Als de

luidsprekers defect raken, moet u het netsnoer van de

versterker uit het stopcontact halen en de hulp van een

vakman inroepen.

2. Zet de luidsprekers niet op de volgende plaatsen:

• In het directe zonlicht.

• In de buurt van een verwarming of andere hittebron.

• In een vochtige ruimte.

3. De luidsprekers zijn voorzien van een magnetische

afscherming. Zet de luidsprekers echter niet te dicht bij

een normale TV want dit kan soms resulteren in

vervorming van de kleuren.

4. Gebruik een zachte doek om de luidsprekers schoon te

maken. Als de luidsprekers erg vuil zijn, kunt u de doek

bevochtigen met een beetje milde zeep. Veeg wel met

een droge doek na.

•

Gebruik geen oplosmiddelen zoals alcohol of witte spiritus.

• Als u een chemisch geïmpregneerde doek gebruikt,

moet u nauwkeurig de instructies opvolgen die bij de

doek worden geleverd.

Opmerkingen betreffende gebruik

•

Bevestig de bovenste en onderste montagesteunen

door de bevestigingsschroeven vast te draaien.

• Bevestig de linker luidspreker op dezelfde manier.

• Om de hoeveelheid ruimte tussen de luidsprekers

en het plasmascherm te veranderen, draait u de

steunbevestigingsschroeven los, maakt daarna de

gewenste afstelling en draait dan de schroeven

weer vast.

• Draai de steunbevestigingsschroeven stevig vast

zodat de luidsprekers niet loszitten en kunnen

trillen.

4. Bevestig de luidsprekers op

hun plaats.

• Steek de haken van de bovenste en onderste

bevestigingsbeugels tegelijk in de gleuven aan de

achterkant van het Plasmadisplay Monitor en laat

de luidspreker dan op zijn plaats zakken.

• Bevestig de linker luidspreker op dezelfde wijze.

3. Monteer aan de

Plasmadisplay Monitor.

• Na het gereedmaken van de uiteinden van de luidsprekerkabels, deze op de manier zoals afgebeeld

aansluiten.

•

De rode kabel is voor de (+) zijde en de zwarte kabel is voor de (-) zijde. Let erop om de kabels niet aan de

verkeerde polariteitspunten aan te sluiten.

• Wanneer u de luidsprekerkabel aansluit, let er dan vooral op dat de kern van de kabel geen kortsluiting maakt.

5. Sluit de luidsprekerkabels aan.

ophanghaak

haakophanging

Bevestigingsschroef

Achterzijde van de

Plasmadisplay Monitor

1. Druk op de hendel.

2. Steek het

snoer naar

binnen.

3. Laat de hendel los.

1. Druk de hendel omlaag.

3. Breng de hendel terug

in de normale stand.

2. Steek het

snoer naar

binnen.

Gereed maken van de uiteinden

van de luidsprekerkabels

Ronddraaien

en verwijderen

Achterzijde van de

Plasmadisplay Monitor

Italiano

ATTENZIONE

Dopo l'installazione, non reggere o spostare lo schermo afferrandolo dagli altoparlanti.

• Le staffe di montaggio possono danneggiarsi e provocare lesioni personali.

Non montare gli altoparlanti sospesi.

• L’eventuale caduta degli altoparlanti può provocare lesioni fisiche alle persone. Fare particolare attenzione a

garantire la sicurezza dei bambini.

Questi altoparlanti sono stati concepiti per l'utilizzo con lo schermo al plasma.

• Se si desidera collegarli ad amplificatori di tipo diverso, accertarsi che l'ingresso massimo rientri nel livello

nominale (8 W). L'eventuale superamento di tale limite può essere causa di incendi.

Verificare che nel corso dell’installazione tutte le viti siano state strette accuratamente e ben a fondo.

• Controllare che il montaggio sia eseguito in modo corretto onde evitare che gli altoparlanti possano staccarsi, con

conseguenti possibili lesioni fisiche alle persone.

Precauzioni per la sicurezza

Staffa di montaggio

(destra)....................2

Staffa di montaggio

(sinistra)...................2

Vite di fissaggio delle

staffe......................12

Striscia di spugna....2 Cavo per altoparlante

(28 cm) ...................2

• Applicare le strisce di spugna alla superficie in

contatto con lo schermo.

• Pulire la superficie prima di applicare le strisce.

• Applicare la spugna lungo la nervatura sul bordo

dell'altoparlante

1. Applicare le strisce di

spugna agli altoparlanti. 2. Applicare le staffe di

montaggio agli altoparlanti.

Accessori

Installazione Installazione sullo schermo al plasma

Parte

destra

Parte

sinistra

Staffe di

montaggio

(destra)

Staffe di

montaggio

(sinistra)

Viti di fissaggio

delle staffe

Altoparlante

(destro)

Rifinitura

Strisce di spugna

Viti di fissaggio

delle staffe

Altoparlante

(sinistro)

Nervatura

esterna

Lato

dell’altoparlante

• Fissare le staffe di montaggio superiori e inferiori

serrando le relative viti di fissaggio.

• Come si può vedere negli ingrandimenti dei

particolari, bisogna regolare gli altoparlanti in

modo che ci sia un po’ dispazio fra essi e il

display e a tal fine spostare l’altoparlante di destra

verso destra, e l’altoparlante di sinistra verso

sinistra, dopodiché fissare le viti di fissaggio delle

staffe.

• Serrare saldamente le viti di fissaggio delle staffe.

Italiano

1. In caso di collegamento ad un amplificatore esterno che

superi la capacità nominale degli altoparlanti, tenere il

volume dell’amplificatore sufficientemente basso per

proteggere gli altoparlanti da possibili danni. In caso di

eventuali problemi nel funzionamento degli altoparlanti,

staccare immediatamente il cavo di alimentazione

dell’amplificatore e rivolgersi ad un tecnico di servizio

qualificato.

2. Non posizionare gli altoparlanti nei luoghi seguenti:

• in luoghi esposti alla diretta luce del sole;

• nelle vicinanze di termosifoni o stufe, o altre sorgenti di

calore;

• in luoghi particolarmente umidi.

3. Questo apparecchio è dotato di altoparlanti schermati

contro il magnetismo. Fare comunque attenzione a non

posizionare l’apparecchio nelle vicinanze di televisori a

tubi catodici, perché in tali condizioni possono prodursi

chiazze di colore.

4. Per pulire gli altoparlanti strofinarli dolcemente con un

panno morbido. In caso di sporco persistente, strofinarli

con un panno leggermente inumidito in un debole

detergente ad uso casalingo, ed asciugarli poi con un

panno asciutto.

• Non usare solventi quali alcol o benzina, o simili.

• Nel caso in cui si faccia uso di panni trattati

chimicamente, attenersi alle istruzioni fornite insieme ai

panni stessi.

Note sull’utilizzo

• Fissare le staffe di montaggio superiore e inferiore

serrando le rispettive viti.

• Fissare in questo modo anche l’altro altoparlante.

• Per cambiare lo spazio esistente fra gli

altoparlanti e il display, allentare le viti di fissaggio

delle staffe, aggiustare per la distanza desiderata,

dopodiché fissare le viti.

• Fissare bene le viti di fissaggio delle staffe in

modo che gli altoparlanti non siano allentati e non

provochino rumori.

4. Fissare gli altoparlanti.

• Inserire contemporaneamente, nei fori presenti sul

retro dello schermo a plasma, i ganci ubicati sulle

staffe di montaggio superiore ed inferiore, e far

poi scendere l’altoparlante sino a quando si trova

in posizione.

•

Posizionare in questo modo anche I’altro altoparlante.

Posizionare gli altoparlanti ai lati

dello schermo al plasma

• Collegare i cavi di un altoparlante nel modo illustrato dopo aver preparato i rispettivi terminali.

•

Il cavo rosso va inserito nella presa indicata dal segno (+) mentre il cavo nero va inserito nella presa indicata dal

segno (-). Non collegare i cavi in modo errato.

• Durante il collegamento del cavo degli altoparlanti, accertarsi che il nucleo non sia in corto circuito.

5. Collegare i cavi degli altoparlanti.

Gancio

Foro di

ancoraggio

Vite di fissaggio

della staffa

Retro dello schermo

al plasma

1. Abbassare la leva.

2. Inserire il

cavo.

3. Rilasciare la leva.

1. Spingere in giù la leva.

3. Riportare la leva nella

sua posizione d'origine.

2. Inserire il

cavo.

Preparazione dei terminali

dei cavi per altoparlanti

Togliere questa

parte torcendola

Retro dello schermo

al plasma

Français

ATTENTION

Une fois les enceintes installées, évitez de tenir ou déplacer l’écran par les enceintes.

• Les supports de montage risqueraient d'être endommagés et il y aurait risque de blessure.

Ne suspendez pas les enceintes.

• Vous risqueriez d’être blessé si les enceintes tombent. Faites particulièrement attention pour assurer la sécurité

des enfants.

Ces enceintes sont conçues pour être utilisées avec l’écran Plasma seulement.

• Si vous les raccordez à un autre amplificateur, assurez-vous que l'entrée maximale ne dépasse pas le niveau

nominal ( 8 W). Il y a risque d'incendie si ce niveau d'entrée est dépassé.

Veillez àbien serrer toutes les vis lors de l’installation.

• Veillez à ce que l’installation soit effectuée correctement pour éviter que les enceintes ne se détachent ce qui

pourrait causer des blessures.

Mesure de sécurité

Support de montage

(droit).......................2

Support de montage

(gauche) .................2

Vis de fixation de

support ..................12

Eponge....................2 Câble d’enceinte

(28 cm) ...................2

• Fixez les éponges sur les surfaces qui sont en

contact avec l’écran.

• Nettoyez les surfaces avant de fixer les éponges.

• Fixez l'eponge le long de la nervure de l’enceinte.

1. Fixez les éponges sur les

enceintes. 2. Fixez les supports de

montage sur les enceintes.

Accessoires

lnstallation Installation sur l’écran Plasma

Pour le

côté droit

Pour le

côté gauche

Supports de

montage

(droits)

Supports de

montage

(gauche)

Vis de fixation de

support Vis de fixation de

support

Enceinte (gauche)Enceinte (droite)

Garniture

Eponges

Nervure

Côté de

l’enceinte

• Sécurisez le support de montage supérieur et

inférieur en serrant la vis de fixation de support

correspondante.

• Comme montré sur les détails de l'illustration,

ajustez les enceintes de façon qu’il y ait de

l’espace entre elles et l’écran en faisant glisser

l’enceinte droite vers la droite et l’enceinte gauche

vers la gauche et fixez ensuite les vis de fixation

de support.

• Veillez à bien serrer les vis de fixation de support.

Autres manuels pour TY-SP58P10WK

Table des matières

Langues :

Autres manuels Panasonic Intervenants

Panasonic

Panasonic SOUNDSLAYER SC-GNW10 Manuel utilisateur

Panasonic

Panasonic SB-PS40P Manuel utilisateur

Panasonic

Panasonic SC-NE3 Manuel utilisateur

Panasonic

Panasonic SC-UA7 Manuel utilisateur

Panasonic

Panasonic SB-HW950 Manuel utilisateur

Panasonic

Panasonic SB-HF3010GS Manuel utilisateur

Panasonic

Panasonic SC-ALL2 Manuel utilisateur

Panasonic

Panasonic SC-UA7 Manuel utilisateur

Panasonic

Panasonic TY-SP37P4-K Manuel utilisateur

Panasonic

Panasonic Ramsa WS-AT75E-K Manuel utilisateur

Panasonic

Panasonic WX-LAK12 Manuel utilisateur

Panasonic

Panasonic TYSP50P8WK - Speakers For 50IN Plasma... Manuel utilisateur

Panasonic

Panasonic SC-UA30 Manuel utilisateur

Panasonic

Panasonic TY-SP65PV600 Manuel utilisateur

Panasonic

Panasonic SC-TMAX5 Manuel utilisateur

Panasonic

Panasonic SB-VKX95GA Manuel utilisateur

Panasonic

Panasonic RAMSA WS-A35 Manuel utilisateur

Panasonic

Panasonic Sonoline WS-937N Manuel utilisateur

Panasonic

Panasonic TY-SP65P11WK Manuel utilisateur

Panasonic

Panasonic SB-VK62 Manuel utilisateur

Panasonic

Panasonic SB-PM45PC Manuel utilisateur

Panasonic

Panasonic SH-FX65 - Wireless Audio Delivery System Manuel utilisateur

Panasonic

Panasonic SC-ALL9 Manuel utilisateur

Panasonic

Panasonic EAS4D06C Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
