Panasonic TY-SP42P5K Manuel utilisateur

Högtalare för Bred plasma-monitor

Bruksanvisning

Läs noga igen dessa anvisningar innan monteringen startas.

Förvara detta häfte nära till hands för framtida referens.

Højttalere til

Widescreen-plasmaskærm

Betjeningsvejledning

Læs venligst denne vejledning, før du forsøger at samle dette

tilbehør. Gem denne vejledning til senere brug.

Speakers for Wide Plasma Display

Operating Instructions

Before attempting to assemble these accessories, please

read these instructions completely.

Please retain this book for future reference.

Altavoces para Pantalla Panorámica

de Plasma

Instrucciones de funcionamiento

Antes del montaje de este accesorio, lea completamente

estas instrucciones. Y guárdelas para utilizarlas como

referencia en el futuro.

Enceintes pour écran Plasma

16/9ème

Mode d’emploi

Lisez attentivement ce document avant d’assembler les

pièces. Conservez ce document pour référence.

Altoparlanti per lo Schermo al

Plasma-16:9

Instruzioni per I’uso

Prima di cominciare a montare queste parti componenti,

leggere completamente queste istruzioni. Conservare questo

libretto per consultazioni future.

Luidsprekers voor Breedbeeld

Plasmadisplay Monitor

Gebruiksaanwijzing

Lees deze installatiehandleiding zorgvuldig door voordat u de

onderdelen monteert. Bewaar de handleiding voor eventuele

naslag in de toekomst.

Lautsprecher für Plasmadisplay

Bedienungsanleitung

Bitte lesen Sie vor dem Zusammenbau dieses Zubehörs die

Anleitung vollständig durch. Bitte bewahren Sie diese

Anleitung zum späteren Nachschlagen auf.

Speakers for Wide Plasma Display

Operating Instructions

Before attempting to assemble these accessories, please

read these instructions completely.

Please retain this book for future reference.

TY-SP37P5-S

TY-SP37P5-K

TY-SP42P5-S

TY-SP42P5-H

TY-SP42P5-M

TY-SP42P5-K

TY-SP42P6-S

TY-SP50P5-H

TY-SP50P5-M

TY-SP50P5-K

TY-SP50P6-S

MODEL No.

TQZH388-1

English

Deutsch

Nederlands

Italiano

Français

Español

Svenska

Dansk

English

(for U.S.A)

English

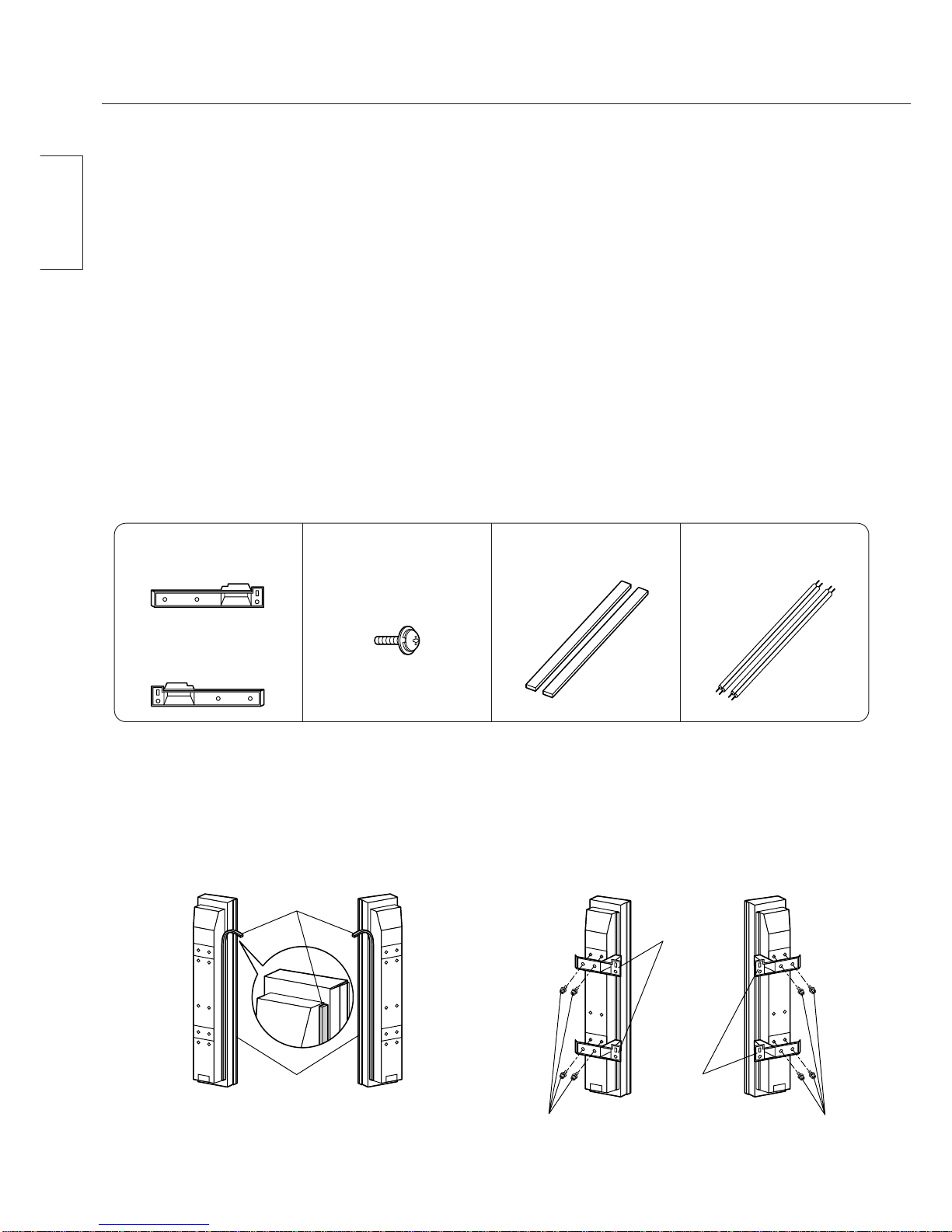

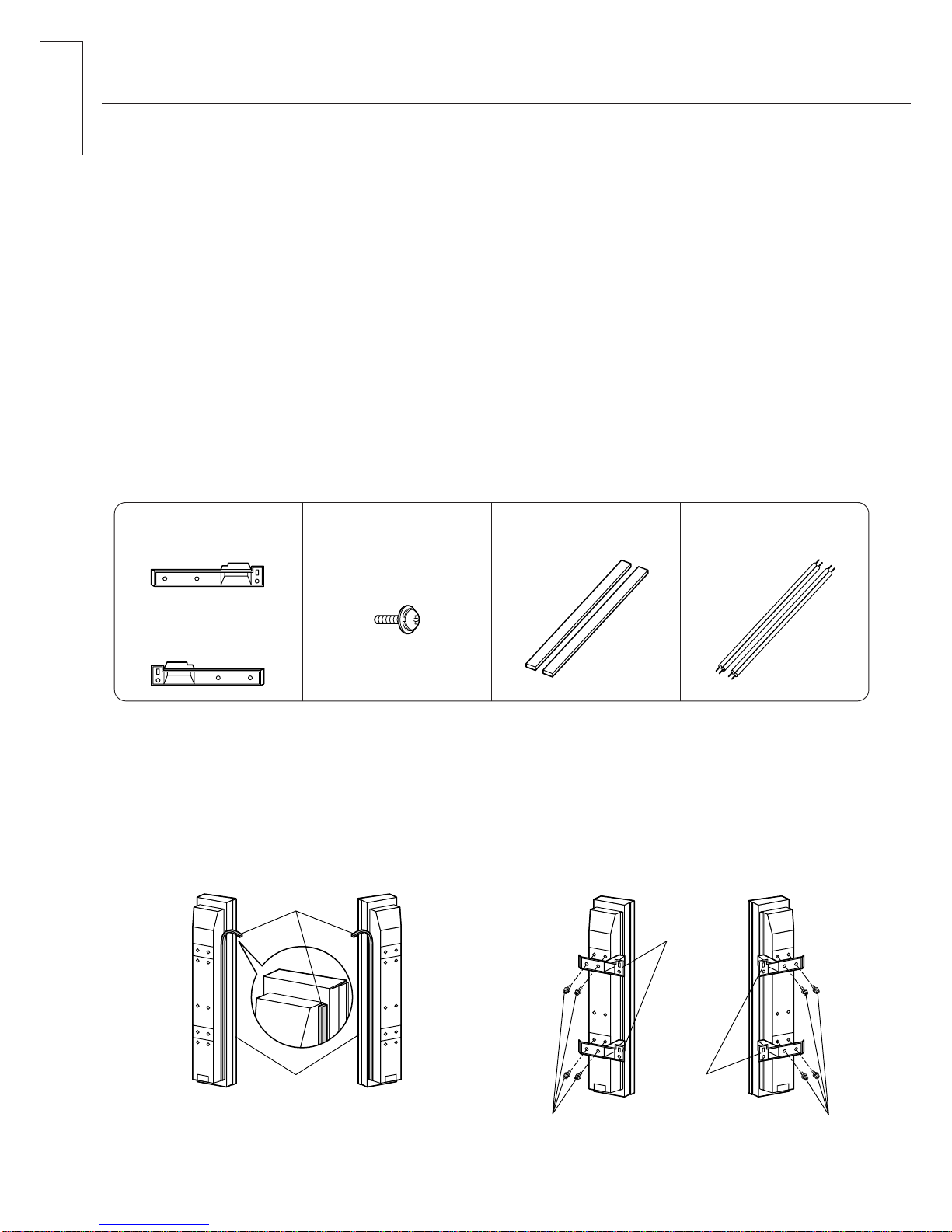

Mounting bracket

(right).......................2

Mounting bracket

(left).........................2

Bracket mounting

screw.....................12 Sponge....................2 Speaker cable

(20 cm)...................2

CAUTION

Do not suspend the speakers.

• Personal injury may result if the speakers fall down. Take particular care to ensure the safety of

children.

These speakers are for use with the Wide Plasma Display only.

• If connecting them to some other amplifier, make sure that the maximum input to the speakers

is within the rated level (8 W). If the rated input level is exceeded, fire may result.

Make sure that all screws are tightened securely during installation.

• Ensure that the installation is carried out property to prevent the speakers from becoming

detached, and causing possible personal injury.

• Attach the sponges to the surfaces which are in

contact with the Display.

• Clean the surfaces before attaching the sponges.

1. Attach the sponges to the

speakers.

Sponges

Trim

For right For left

Speaker (right) Speaker (Ieft)

Mounting brackets

(right)

Mounting brackets

(left)

Bracket mounting screws Bracket mounting screws

Installing to the Wide Plasma Display 2. Attach the mounting

brackets to the speakers.

Accessories

Safety Precautions

Installation

English

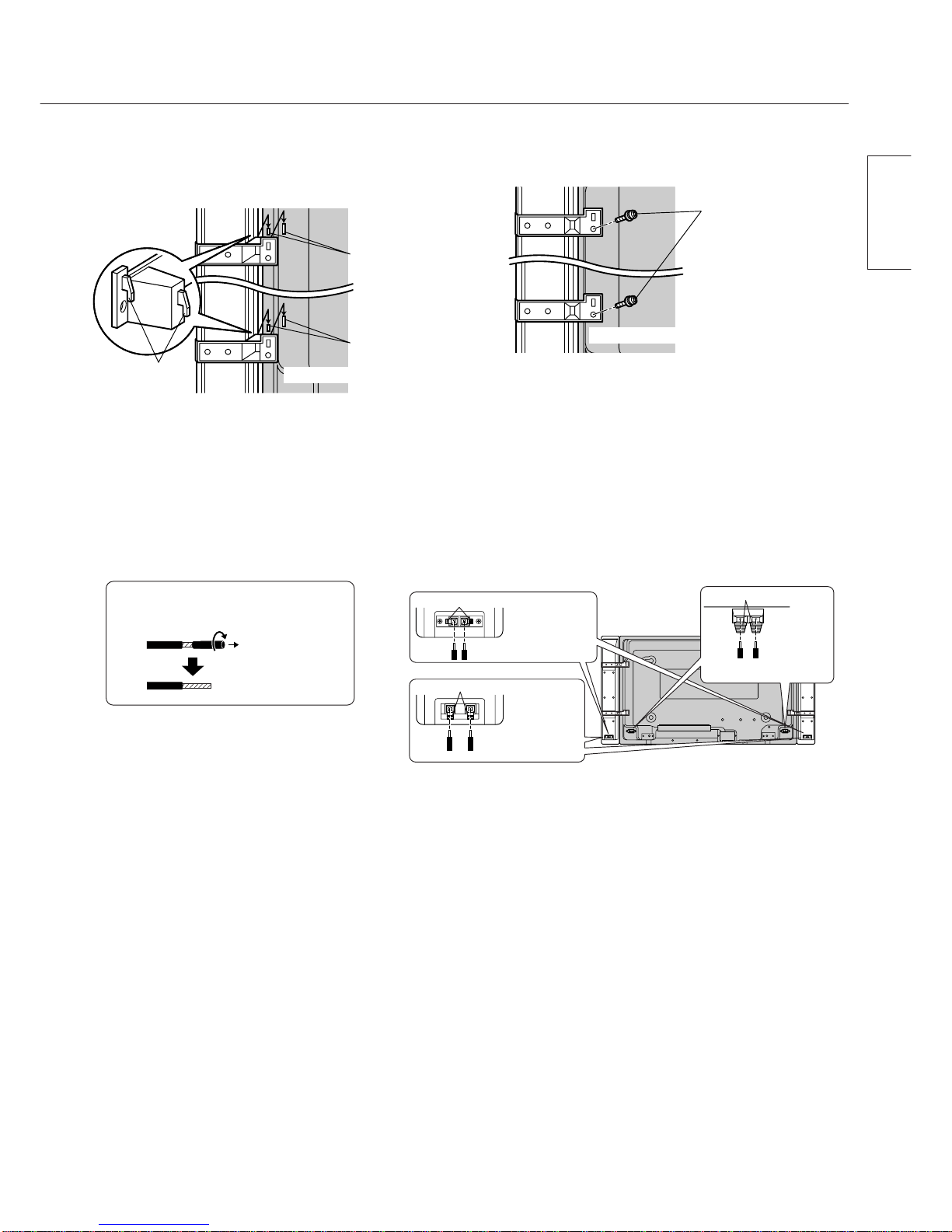

•Adjust so that there is a uniform clearance

between the Wide Plasma Display and the

speakers, and then securely tighten the bracket

mounting screws.

•Secure the top and bottom mounting brackets by

tightening the bracket mounting screws.

•Secure the left speaker in the same way.

4. Secure the speakers in

place.

•Insert the hooks on the top and bottom mounting

brackets simultaneously into the slots at the rear

of the Wide Plasma Display, and then lower the

speaker into place.

•Attach the left speaker in the same way.

3. Attach the speakers to the

Wide Plasma Display.

Bracket mounting

screw

Rear of Wide Plasma Display

Hook

Rear of Wide Plasma Display

Slot

For 50" Display

1. Push down the lever.

For 37", 42" Display

2. Insert

the cable.

3. Return the lever to

its normal position.

1. Press down on the lever.

2. Insert

the cable.

3. Release the lever.

1. Push down the lever.

3. Return the lever to its

normal position.

2. Insert

the cable.

•After preparing the ends of the speaker cables, connect them as shown.

•Connect the speaker cable for the left speaker in the same way.

•

The red cable is for the (+) side and the black cable is for the (-) side. Do not connect the cables to the wrong sides.

5. Connect the speaker cables.

Preparing the ends of the

speaker cables

While twisting

1. If connecting to an external amplifier which exceeds the

rated input for the speakers, lower the amplifier volume to

protect the speakers from damage. If any problems occur

with speaker operation, disconnect the mains lead of the

amplifier and consult a qualified service technician.

2. Do not place the speakers in the following places:

•Places which are exposed to direct sunlight

•Near heaters or other heat sources

•Places with high humidity

3. This set is equipped with magnetic resistant speakers but

be careful not to place them near the CRT TV as it may

cause color patches.

4. To clean the speakers, wipe them with a soft cloth. If they

are extremely dirty, wipe them with a cloth which has been

soaked in a small amount of household detergent, and then

wipe the dry with a separate cloth.

•Do not use solvents such as alcohol or thinner.

•If using chemically-treated cloths, follow the instructions

on the cloth packaging.

Notes on use

Deutsch

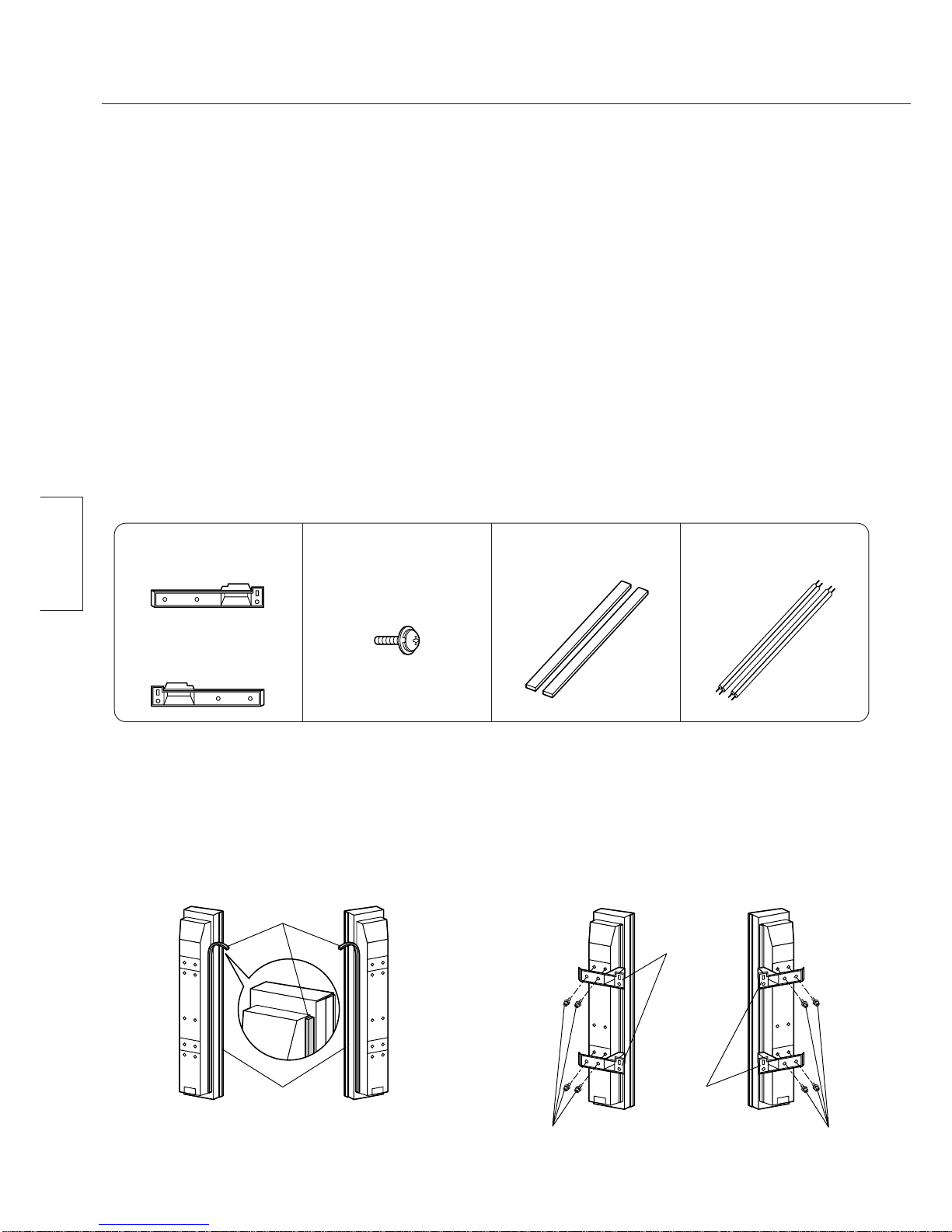

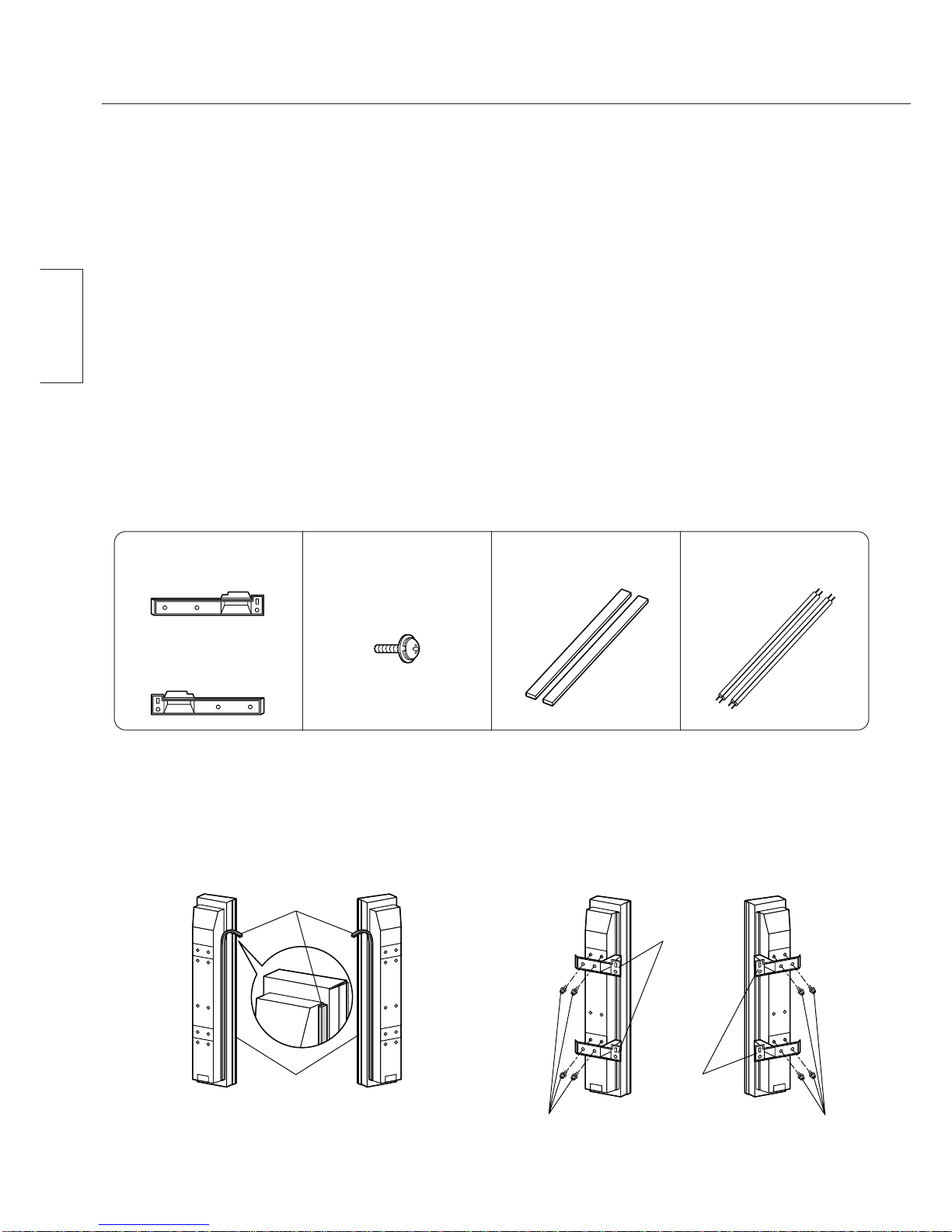

Montagehalterungen

(rechts)....................2

Montagehalterungen

(links).......................2

Halterungsschrauben

..............................12

Schaumgummiunterlagen

................................2 Lautsprecherkabel

(20 cm)....................2

VORSICHT

Die Lautsprecher dürfen nicht aufgehängt werden.

•Beim Herunterfallen ist eine Verletzungsgefahr vorhanden. Dies mußbesonders für die

Sicherheit von Kindern beachtet werden.

Diese Lautsprecher dürfen nur für das Plasmadisplay verwendet werden.

•Beim Anschließen an einen andern Verstärker müssen Sie sicherstellen, daßdie maximale

Belastung die Nennbelastung von 8 W nicht übersteigt. Beim Überschreiten der Nennbelastung

besteht die Gefahr eines Feuerausbruchs.

Kontrollieren, ob bei der Montage alle Schrauben richtig festgezogen werden.

•Bei einer mangelhaften Montage besteht die Gefahr, daßdie Lautsprecher herunterfallen und

dabei Verletzungen verursachen können.

•Bringen Sie die Schaumgummiunterlagen an den

Flächen an, die das Plasmadisplay berühren.

•Reinigen Sie die Flächen vor dem Anbringen der

Schaumgummiunterlagen.

Bringen Sie die Schaumgummiunterlagen

an den Lautsprechern an.

Schaumgum miunterlagen

Zierleiste

rechts links

Lautsprecher (rechts) Lautsprecher (Iinks)

Montagehalterung

(rechts)

Montagehalterung

(links)

Halterungsschrauben Halterungsschrauben

Montage am Plasmadisplay 2.

Befestigen Sie die Montagehalterungen

an den Lautsprechern.

Zubehör

Vorsichtsmaßnahmen zur Sicherheit

Montage

Deutsch

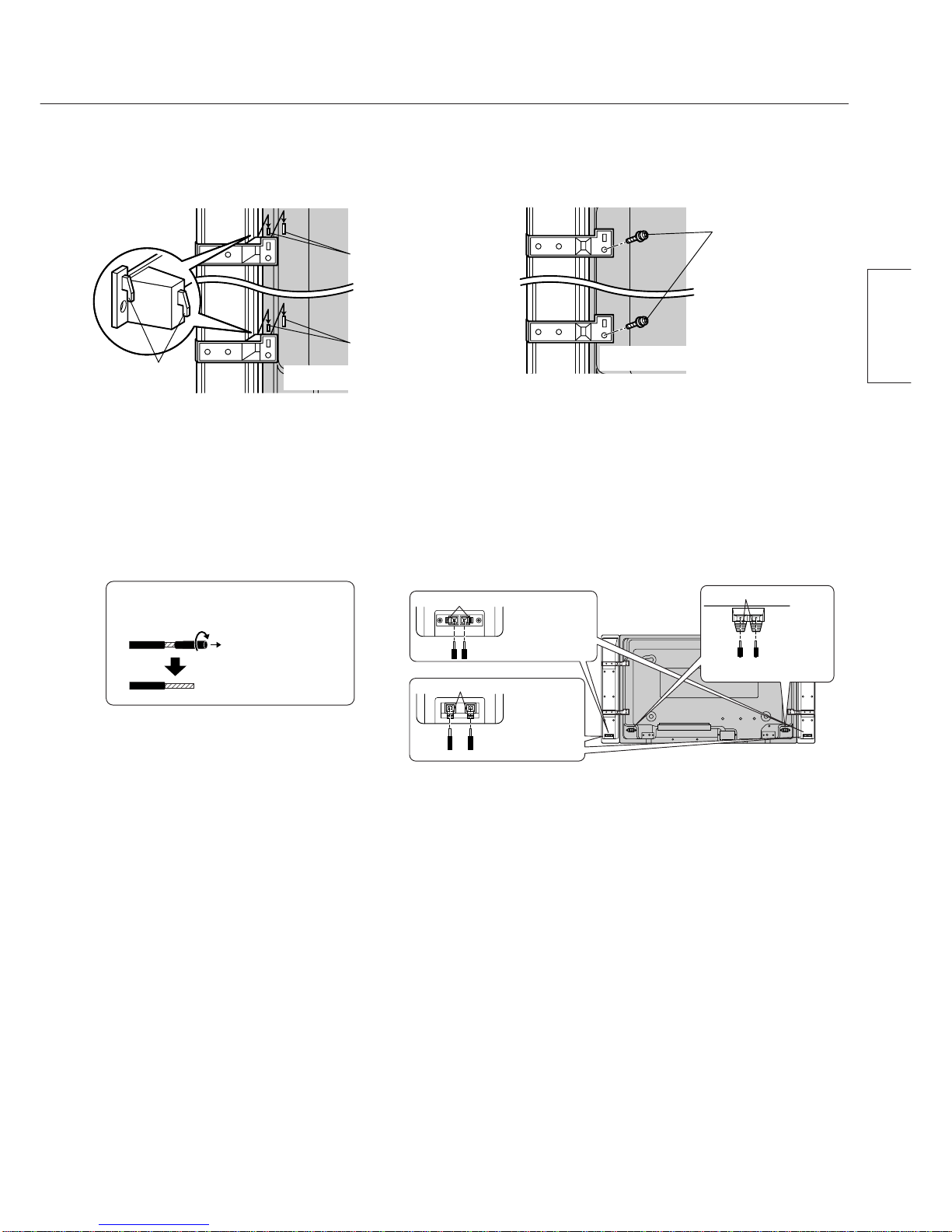

•Stellen Sie die Lautsprecher so ein, daßder

Abstand zum Plasmadisplay gleichmäßig ist und

befestigen Sie die Lautsprecher mit den

Halterungsschrauben.

•Sichern Sie die obere und die untere

Montagehalterung mit den Halterungsschrauben.

•Sichern Sie den anderen Lautsprecher auf die

gleiche Weise.

Sichern Sie die Lautsprecher.

•Setzen Sie die Haken an der oberen und unteren

Montagehalterung in die Einhängelöcher an der

Rückseite des Plasmadisplays ein und senken Sie

den Lautsprecher ab.

•Montieren Sie den anderen Lautsprecher auf die

gleiche Weise.

Befestigen Sie die Lautsprecher

am Plasmadisplay.

Halterungsschraube

Rückseite des Plasmadisplays

Haken

Rückseite des Plasmadisplays

Einhängeloch

Für 50-Zoll-Display

1. Den Hebel nach unten drücken.

Für 37-Zoll, 42-Zoll-Display

2. Das Kabel

einschieben.

Den Hebel auf seine

normale position

zurückschieben.

1. Den Hebel nach unten drücken.

2. Das Kabel

einschieben.

3. Den Hebel loslassen.

Den Hebel nach unten drücken.

Den Hebel auf seine normale

position zurückschieben.

Das Kabel

einschieben.

•Nach dem Vorbereiten der Kabellitzen können die Lautsprecherkabel wie in der Abbildung gezeigt

angeschlossen werden.

•Schließen Sie die Kabel für den anderen Lautsprecher auf die gleiche Weise an.

•

Verwenden Sie die roten Kabel zum Verbinden der (+)-Seiten und die schwarzen Kabel zum Verbinden der (-)-

Seiten. Wechseln Sie die Polung beim Anschließen nicht.

5. Schließen Sie die Lautsprecherkabel an.

Vorbereiten der Kabellitzen

der Lautsprecherkabel

Verdrehen

1. Bei starker Belastung der Lautsprecher müssen Sie den

Verstärkerausgang reduzieren, um die Lautsprecher vor

Beschädigung zu schützen. Beim Auftreten von Problemen

mit den Lautsprechern müssen Sie das Netzkabel des

Verstärkers aus der Steckdose ziehen und sich an einen

qualifizierten Fachmann wenden.

2. Die Lautsprecher dürfen nicht an folgenden Orten

aufgestellt werden:

•Orte mit direkter Sonneneinstrahlung

•In der Nähe von Heizkörpern oder Wärmequellen.

•Orte mit hoher Luftfeuchtigkeit

3. Dieses Gerät ist mit magnetisch resistenten Lautsprechern

ausgestattet, jedoch sollten diese nicht in der Nähe eines

Fernsehers mit einer Bildröhre aufgestellt werden, da dies

zu Farbveränderungen führen kann.

4. Reinigen Sie die Lautsprecher mit einem weichen Tuch,

das Sie zum Entfernen von hartnäckigem Schmutz mit

einer Reinigungsmittellösung anfeuchten können. Reiben

Sie die Lautsprecher mit einem anderen Tuch trocken.

•Verwenden Sie keine Lösungsmittel, wie Alkohol oder

Farbverdünner.

•Halten Sie sich bei der Verwendung von vorbehandelten

Reinigungstüchern an die Anweisungen des Herstellers.

Hinweise für die Verwendung

Nederlands

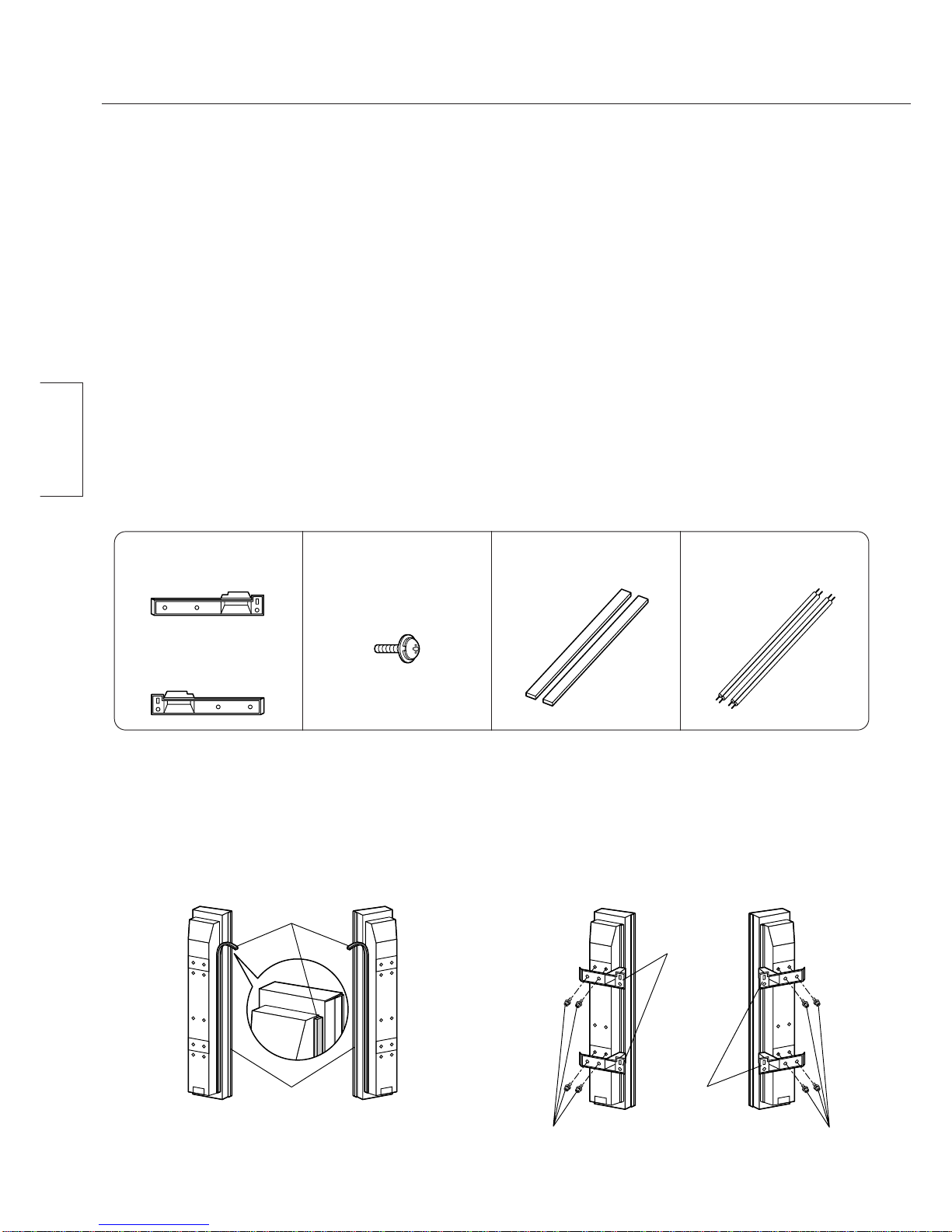

Montagesteun

(rechts)....................2

Montagesteun

(links).......................2

Steunbevestigingsschroef

..............................12 Spons......................2 Luidsprekerkabel

(20 cm)...................2

LET OP

De luidsprekers niet ophangen zonder de montagesteunen.

•Als de luidsprekers komen te vallen, kan dit letsel veroorzaken. Let er vooral op dat kinderen

geen gevaar lopen.

Deze luidsprekers zijn uitsluitend bestemd voor gebruik met de Breedbeeld

Plasmadisplay Monitor.

•Als u deze luidsprekers op een andere versterker gaat aansluiten, gelieve u er op te letten dat

het maximale ingangsvermogen beneden het nominale niveau (8 W) blijft. Als het niveau van

het nominale ingangsvermogen wordt overschreden, kan dit brandgevaar opleveren.

Zorg er bij de installatie voor dat de schroeven stevig vastgedraaid worden.

•Als de installatie niet correct wordt uitgevoerd, bestaat de kans dat de luidsprekers losraken en

komen te vallen, hetgeen letsel kan veroorzaken.

•

Bevestig de sponzen aan de zijden die in aanraking

komen met de Breedbeeld Plasmadisplay Monitor.

•Reinig de oppervlakken alvorens de sponzen aan

te brengen.

1. Bevestig de sponzen aan

de luidsprekers.

Sponzen

Sierlijst

Rechtsvoor Linksvoor

Luidspreker (rechts) Luidspreker (links)

Montagesteunen

(rechts)

Montagesteunen

(links)

Bevestigingsschroeven Bevestigingsschroeven

Bevestiging aan de Breedbeeld Plasmadisplay Monitor

Bevestig de montagesteunen

aan de luidsprekers.

Accessoires

Veiligheidsmaatregelen

Installatie

Nederlands

•Stel zodanig af dat de ruimte tussen de

Breedbeeld Plasmadisplay Monitor en de

luidsprekers aan alle zijden even groot is en draai

vervolgens de bevestigingsschroeven stevig vast.

•

Bevestig de bovenste en onderste montagesteunen

door de bevestigingsschroeven vast te draaien.

•Bevestig de linker luidspreker op dezelfde manier.

4. Bevestig de luidsprekers op

hun plaats.

•Plaats de haken op de bovenste en onderste

montagesteunen tegelijkertijd in de

haakophangingen aan de achterzijde van de

Breedbeeld Plasmadisplay Monitor en laat

vervolgens de luidspreker op zijn plaats zakken.

•Bevestig de linker luidspreker op dezelfde wijze.

3. Monteer aan de Breedbeeld

Plasmadisplay Monitor.

Bevestigingsschroef

Achterzijde van de Breedbeeld

Plasmadisplay Monitor

ophanghaak

haakophanging

Achterzijde van de Breedbeeld

Plasmadisplay Monitor

Voor 50-inch display

1. Druk de hendel omlaag.

Voor 37-inch, 42-inch display

2. Steek het

snoer naar

binnen.

3. Breng de hendel

terug in de normale

stand.

1. Druk op de hendel.

2. Steek het

snoer naar

binnen.

3. Laat de hendel los.

1. Druk de hendel omlaag.

3. Breng de hendel terug

in de normale stand.

Steek het

snoer naar

binnen.

•Na het gereedmaken van de uiteinden van de luidsprekerkabels, deze op de manier zoals afgebeeld

aansluiten.

•Sluit de luidsprekerkabel voor de linker luidspreker op dezelfde wijze aan.

•

De rode kabel is voor de (+) zijde en de zwarte kabel is voor de (-) zijde. Let erop om de kabels niet aan de

verkeerde polariteitspunten aan te sluiten.

5. Sluit de luidsprekerkabels aan.

Gereed maken van de uiteinden

van de luidsprekerkabels

Ineendraaien

1. Als hoge volumes worden gebruikt die het nominale

ingangsvermogen van de luidsprekers overschrijden, dient

het volume van de versterker verlaagd te worden om de

luidsprekers voor beschadiging te beschermen. Als er zich

bij het gebruik van de luidsprekers problemen voordoen,

het netsnoer van de versterker losmaken en contact

opnemen met een deskundige installateur.

2. De luidsprekers niet op de volgende plaatsen opstellen:

•Plaatsen die blootstaan aan direct zonlicht

•In de buurt van verwarmingen of andere warmtebronnen

•Plaatsen met hoge vochtigheid

3. Alhoewel de luidsprekers van deze apparatuur magnetisch

afgeschermd zijn, mag u ze niet te dicht bij een beeldbuis-

TV zetten want dit kan resulteren in kleurvervorming.

4. Voor het reinigen van de luidsprekers, deze met een

zachte doek schoonvegen. In het geval de luidsprekers

buitengewoon vuil zijn, deze schoonvegen met een doek

die bevochtigd is met een kleine hoeveelheid

huishoudschoonmaakmiddel en de luidsprekers vervolgens

met een afzonderlijke doek droogwrijven.

•Gebruik geen chemische middelen zoals alcohol of

verfverdunner.

•Bij het gebruik van chemische reinigingsdoekjes, de

instructies op de verpakking van de doekjes opvolgen.

Opmerkingen betreffende gebruik

Italiano

Staffa di montaggio

(destra)....................2

Staffa di montaggio

(sinistra)...................2

Vite di fissaggio delle

staffe......................12 Striscia di spugna....2 Cavo per altoparlante

(20 cm)...................2

ATTENZIONE

Non tenere sospesi gli altoparlanti.

•Se gli altoparlanti cadono, possono provocare danni a cose o persone. Prestare particolare

attenzione alla sicurezza dei bambini.

Questi altoparlanti sono realizzati specificamente per lo schermo al plasma-16:9

•Se vengono collegati ad un altro amplificatore, accertarsi che il valore di ingresso massimo non

superi il livello accertato (8 W). In caso contrario, possono essere provocati corti circuiti e

innescati incendi.

Accertarsi che tutte le viti siano state fissate correttamente durante l’installazione.

•Se l’installazione non èstata eseguita correttamente, gli altoparlanti non risultano fissati

appropriatamente e possono cadere, provocando danni a cose o persone.

•Applicare le strisce di spugna alla superficie in

contatto con lo schermo.

•Pulire la superficie prima di applicare le strisce.

1. Applicare le strisce di

spugna agli altoparlanti.

Strisce di spugna

Rifinitura

Parte destra Parte sinistra

Altoparlante (destro) Altoparlante (sinistro)

Staffe di montaggio

(destra)

Staffe di montaggio

(sinistra)

Viti di fissaggio delle staffe Viti di fissaggio delle staffe

Installazione sullo schermo al plasma-16:9 2. Applicare le staffe di

montaggio agli altoparlanti.

Accessori

Precauzioni per la sicurezza

Installazione

Italiano

•Posizionare I’altoparlante conservando una

distanza uniforme tra l’altoparlante stesso e lo

schermo in tutta la sua lunghezza, quindi serrare

le viti di fissaggio delle staffe.

•Fissare le staffe di montaggio superiore e inferiore

serrando le rispettive viti.

•Fissare in questo modo anche l’altro altoparlante.

4. Fissare gli altoparlanti.

•

Inserire contemporaneamente i ganci posti nella parte

superiore e inferiore delle staffe di montaggio nei fori di

ancoraggio sul retro dello schermo al plasma-16:9,

quindi abbassare leggermente l’altoparlante.

•

Posizionare in questo modo anche I’altro altoparlante.

Posizionare gli altoparlanti ai lati

dello schermo al plasma-16:9.

Vite di fissaggio

della staffa

Retro dello schermo al

plasma-16:9

Gancio

Foro di

ancoraggio

Foro di

ancoraggio

Retro dello schermo al

plasma-16:9

Per schermo da 50 pollici

1. Spingere in giùla leva.

Per schermo da 37, 42 pollici

2. Inserire il

cavo.

3. Riportare la leva

nella sua posizione

d'origine.

1. Abbassare la leva.

2. Inserire il

cavo.

3. Rilasciare la leva.

Spingere in giùla leva.

Riportare la leva nella sua

posizione d'origine.

Inserire il

cavo.

•Collegare i cavi di un altoparlante nel modo illustrato dopo aver preparato i rispettivi terminali.

•Collegare nello stesso modo anche i cavi dell’altro altoparlante.

•

Il cavo rosso va inserito nella presa indicata dal segno (+) mentre il cavo nero va inserito nella presa indicata dal

segno (-). Non collegare i cavi in modo errato.

5. Collegare i cavi degli altoparlanti.

Preparazione dei terminali

dei cavi per altoparlanti

Attorcigliare

1. Se il volume applicato èsuperiore al valore di ingresso

registrato, diminuire il volume dell’amplificatore per evitare

danni agli altoparlanti. Se si verificano problemi durante il

funzionamento degli altoparlanti, scollegare il cavo di

alimentazione dell’amplificatore e rivolgersi ad un tecnico

qualificato.

2. Non installare gli altoparlanti in ambienti esposti

•alla luce solare diretta

•all’irraggiamento diretto di fonti di calore

•a forte umidità

3. Quest'apparecchio èdotato di altoparlanti resistenti a

campi magnetici tuttavia si raccomanda di non collocarli

nelle vicinanze di un tubo a raggi catodici in quanto

potrebbero essere causa di macchie di colore.

4. Per pulire gli altoparlanti, utilizzare un panno morbido. Se

sono particolarmente sporchi, pulirli con un panno

imbevuto di una piccola dose di detergente per ambienti

domestici, quindi asciugarli con un panno asciutto.

•Non utilizzare solventi, come alcool o diluenti.

•Se si utilizzano panni trattati chimicamente, seguire le

istruzioni fornite con il panno.

Note sull’utilizzo

Français

Support de montage

(droit).......................2

Support de montage

(gauche) .................2

Vis de fixation de

support ..................12 Eponge....................2 Câble d’enceinte

(20 cm)...................2

ATTENTION

Ne suspendez pas les enceintes.

•Vous risqueriez d’être blessési les enceintes tombent. Faites particulièrement attention pour

assurer la sécuritédes enfants.

Ces enceintes sont conçues pour être utilisées avec l’écran plasma 16/9ème seulement.

•Si vous les raccordez àun autre amplificateur, veillez àce que le niveau d’entrée maximum soit

compris dans les limites du niveau nominal (8 W). Si le niveau d’entrée nominal est dépassé,

ceci pourrait causer un incendie.

Veillez àbien serrer toutes les vis lors de l’installation.

•Si l’installation n’est pas effectuée correctement, Ies enceintes risqueront de n’être pas assez

solides et de tomber, ce qui pourrait causer des blessures.

•Fixez les éponges sur les surfaces qui sont en

contact avec l’écran.

•Nettoyez les surfaces avant de fixer les éponges.

1. Fixez les éponges sur les

enceintes.

Eponges

Garniture

Pour le

côtédroit Pour le

côtégauche

Enceinte (droite) Enceinte (gauche)

Supports de montage

(droits)

Supports de montage

(gauche)

Vis de fixation de support Vis de fixation de support

Installation sur l’écran plasma 16/9ème 2. Fixez les supports de

montage sur les enceintes.

Accessoires

Mesure de sécurité

lnstallation

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Panasonic Intervenants

Panasonic

Panasonic SB-AKX38PN Manuel utilisateur

Panasonic

Panasonic Sonoline WS-937N Manuel utilisateur

Panasonic

Panasonic SC-TM23 Manuel utilisateur

Panasonic

Panasonic SC-NE3 Mode d’emploi

Panasonic

Panasonic SB-VKX95GA Manuel utilisateur

Panasonic

Panasonic SB-NE5 Manuel utilisateur

Panasonic

Panasonic SC-ALL2 Manuel utilisateur

Panasonic

Panasonic TY-SP65P11WK Manuel utilisateur

Panasonic

Panasonic SC-UA7GS Manuel utilisateur

Panasonic

Panasonic EY37C5 Manuel utilisateur

Panasonic

Panasonic SL-NE5EF Manuel utilisateur

Panasonic

Panasonic SC-RB5 Manuel utilisateur

Panasonic

Panasonic TY-SP65P10WK Manuel utilisateur

Panasonic

Panasonic SC-TMAX40 Manuel utilisateur

Panasonic

Panasonic SB-MAF7000PU Manuel utilisateur

Panasonic

Panasonic SC-ALL2 Manuel utilisateur

Panasonic

Panasonic SH-FX65 - Wireless Audio Delivery System Manuel utilisateur

Panasonic

Panasonic AV Speaker Manuel utilisateur

Panasonic

Panasonic SB-MAX770PU Manuel utilisateur

Panasonic

Panasonic TYSP50P8WK - Speakers For 50IN Plasma... Manuel utilisateur

Panasonic

Panasonic SOUNDSLAYER SC-GNW10 Manuel utilisateur

Panasonic

Panasonic SC-GA10 Manuel utilisateur

Panasonic

Panasonic SC-ALL3 Manuel utilisateur

Panasonic

Panasonic SOUNDSLAYER SC-GNW10 Instructions d'installation et d'entretien

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
