Panasonic WV-CW4C Manuel utilisateur

VERSION FRANÇAISE

(FRENCH VERSION)

1. Retirer le boîtier du bloc principal en

desserrant les trois vis de fixation du

boîtier en utilisant le tournevis inviolable

qui est fourni.

2. Séparer le couvercle en dôme du boîtier

en retirant les trois vis de fixation du

couvercle en dôme.

(Dès cet instant, le couvercle en dôme et le boîtier principal sont toujours retenus par

le câble de dôme. Retirer la vis de fixation du câble de dôme.)

3. Remonter le couvercle en dôme.

•Décoller le film de protection du

couvercle en dôme neuf.

•S'assurer que la garniture d'étanchéité

du couvercle en dôme neuf est bien

prise sans subir de torsion ni de

transformation.

Se servir uniquement de la garniture

d'étanchéité fournie avec le couvercle

en dôme neuf.

•Réassembler l'enveloppe, le couvercle

en dôme neuf et la plaque de fixation

en utilisant les trois vis de fixation du

couvercle en dôme. (Aligner les gorges

du couvercle en dôme et de la plaque

de fixation puis aligner le guide de

l'enveloppe avec les gorges alignées.)

Ensuite, fixer le câble de dôme en utili-

sant la vis de fixation qui a été retirée

après avoir pris soin d'aligner le câble

entre les parties saillantes de la plaque

de fixation.

Serrer les vis de fixation du couvercle en

dôme au couple de serrage prescrit:

0,78 N·m {8 kgf·cm}

4. Assembler le bloc principal et le boîtier en utilisant les trois vis de fixation du boîtier.

Before attempting to connect or operate this product,

please read these instructions carefully and save this manual for future use.

Dome Cover

Model No. WV-CW4C

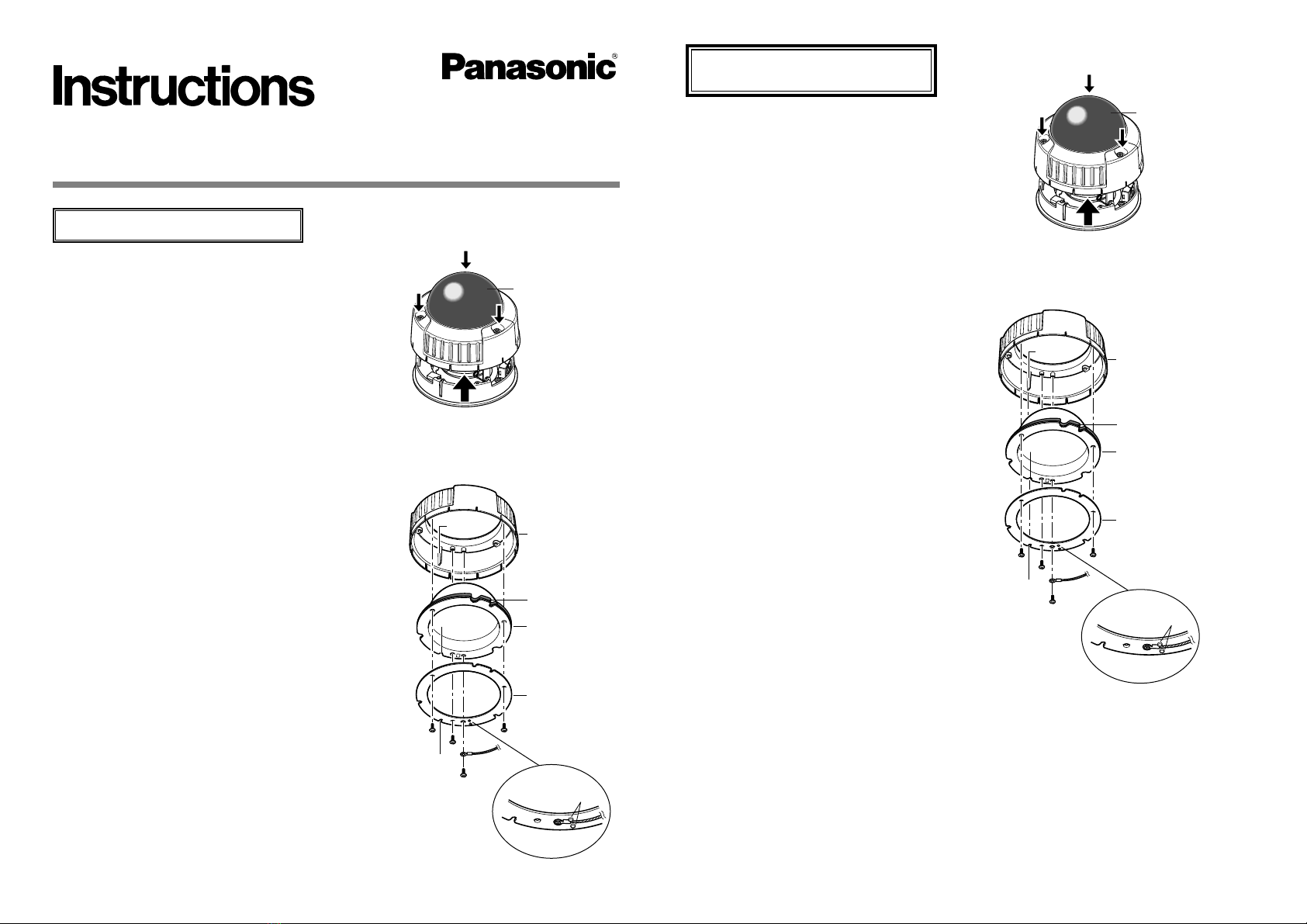

1. Remove the enclosure from the main body

by loosening the three enclosure fixing

screws using the provided tamperproof

screwdriver.

2. Detach the dome cover from the enclosure

by removing the three dome cover fixing

screws.

(At this moment, the dome cover and the

main body is still fixed with the dome wire.

Remove the fixing screw of the dome wire.)

3. Replace the dome cover.

•Peel off the protection film from the new

dome cover.

•Make sure that the waterproof packing on

the new dome cover is being stuck without

torsion or transformation.

Use only the attached waterproof packing of

the new dome cover.

•Put the enclosure, the new dome cover and

the holding plate together using the three

dome cover fixing screws. (Align the

grooves of the dome cover and the holding

plate, and then align the guide of the enclo-

sure to the aligned grooves.) Then, fix the

dome wire using the removed fixing screw

after aligning the wire between the protru-

sions on the holding plate.

Tightening torque of the dome cover fixing

screws: 0.78 N·m {8 kgf·cm}

4. Put the main body and the enclosure togeth-

er using the three enclosure fixing screws.

ENGLISH VERSION

Desserrer les trois vis de 

fixation du boîtier.

Couvercle en dôme

Gorge

Parties saillantes

Groove

Gorge

Guide

Vis de fixation de couvercle



en dôme (3 él.)

Plaque d’appui

Câble de 

dôme

Couvercle en dôme

Garniture 

d’étanchéité

Coffret

Loosen the three enclosure 

fixing screws.

Dome cover

Enclosure

Dome cover

Waterproof 

packing

Dome wire

Protrusions

Holding plate

Dome cover fixing 

screws (3 pcs.)



Fixing screw

Groove

Guide

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario, L4W 2T3 Canada

(905)624-5010

www.panasonic.ca

Panasonic System Communications

Company of North America,

Unit of Panasonic Corporation of North America

www.panasonic.com/business/

For customer support, call 1.800.528.6747

Three Panasonic Way, Secaucus, New Jersey 07094 U.S.A.

Printed in Japan

NE0906-3012 3TR004709DAA Imprimé au Japon

エンクロージャー固定

ねじ3本をゆるめる

ドームカバー

エンクロージャー

ドームカバー

支持金具

ドーム

ワイヤー

突起

取付ねじ

切り欠き

ドームカバー

固定ねじ（3本）

防水パッキング

リブ

切り欠き

1. カメラ本体に付属されているドラ

イバービットを使って、エンクロ

ージャー固定ねじ3本をゆるめて、

エンクロージャーとカメラ本体を

分解します。

2. ドームカバー固定ねじ3本を外し

ます。

エンクロージャーとドームカバー

を分解し、ドームカバーを取り外

します。

（このとき、カメラ本体とドーム

カバーがドームワイヤーで接続さ

れていますので、ドームワイヤー

が取り付けられているねじを外

し、ドームワイヤーを取り外して

ください。）

クリアドームカバー

取扱説明書

工事説明付き

品番 WV-CW4C

このたびは、クリアドームカバーをお買い上げいただき、まことにありがとうご

ざいました。

この取扱説明書をよくお読みのうえ、正しくお使いください。お読みになったあ

とは、大切に保管し、必要なときにお読みください。

3. 新しいドームカバーを装着しま

す。

¡新しいドームカバーを覆っている

輸送保護のシールをはがします。

¡新しいドームカバー縁にある防水

パッキングが、ねじれや変形が無

くはりつけられていることを確認

します。

（古い防水パッキングは使用しな

いでください。）

¡エンクロージャーのリブとドーム

カバー、支持金具の切り欠きを合

わせ、エンクロージャー、ドーム

カバー、支持金具をドームカバー

固定ねじ3本で組み立てます。

（締め付けトルク：

0.78N・m｛8kgf・cm｝）

ドームワイヤーを支持金具の2つ

の突起の間に取り付け、取付ねじ

で固定します。

4. ドライバービットを使って、カメ

ラ本体とエンクロージャーをエン

クロージャー固定ねじ3本で取り

付けます。

ドームワイヤー〒153-8687東京都目黒区下目黒二丁目3番8号

Panasonic System Networks Co., Ltd. 2012

パナソニックシステムお客様ご相談センター

受付：9時〜17時30分

(土・日・祝祭日は受付のみ)

3TR004709DAA

NE0906-3012
