Panasonic NE-1753ZPE Manuel utilisateur

© Panasonic Corporation 2014 Unauthorized copy-

ing and distribution is a violation of law.

Order Number MOD1402407CE

Microwave Oven

Model No. NE-1753ZPE

Destination : CIS

Model No. NE-1753XPE

Destination : China

Model No. NE-1853WTK

Destination : Taiwan

TABLE OF CONTENTS

PAGE PAGE

1 Safety Precautions----------------------------------------------- 2

2 Specifications ----------------------------------------------------- 2

3 Location of Controls and Components ------------------- 3

4 Operating Instructions------------------------------------------ 5

5 Test Mode ----------------------------------------------------------17

6 Troubleshooting Guide ----------------------------------------19

7 Disassembly and Assembly Instructions ---------------21

8 Measurements and Adjustments---------------------------25

9 Wiring Connection Diagram ---------------------------------26

10 Schematic Diagram ---------------------------------------------27

11 Exploded View and Replacement Parts List -----------29

2

1 Safety Precautions

2 Specifications

Models: NE-1753 NE-1853

Power Source: 220 V AC Single Phase 50 Hz 220 V AC Single Phase 60 Hz

Power Requirement: 2780 W, (12.8A) 3000 W, (14.5A)

*Output: HIGH (P10) 1700 W 1500 W (1800 W)

MEDIUM

HIGH

(P9)

(P8)

(P7)

(P6)

90%

80%

70%

60%

MEDIUM (P5)

(P4)

50%

40%

LOW (P3)

(P2)

30%

25%

30%

25%

DEFROST (P1) 340 W 300 W

OFF (P0) 0%

HEAT FROM

TOP DOWN

(PU1)

(PU2)

50%

25%

HEAT FROM

BOTTOM

(PL1)

(PL2)

50%

25%

Frequency: 2,450 MHZ

Outside Dimensions (WDH) 422 mm 508 mm 337 mm

Cavity Dimensions (WDH) 330 mm 310 mm 175 mm

Net Weight 30.0 kg 27.0 kg

Timer: 30 minutes (digital)/10 touch pads

Maximum programmable time for single stage heating

P1 and P0=30 minutes

P10-P2, PU1-PL2=15 minutes

Specifications subject to change without notice.

3

3 Location of Controls and Components

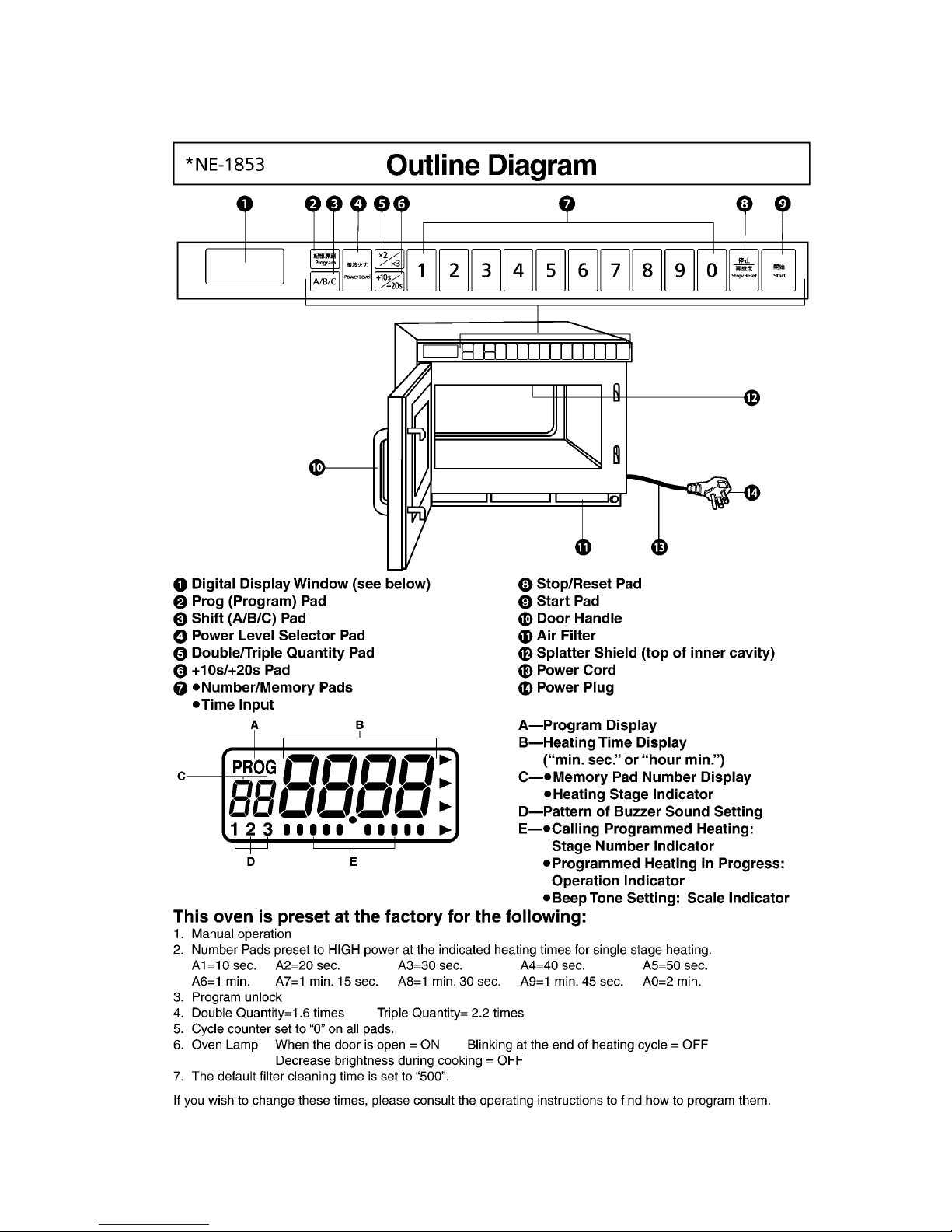

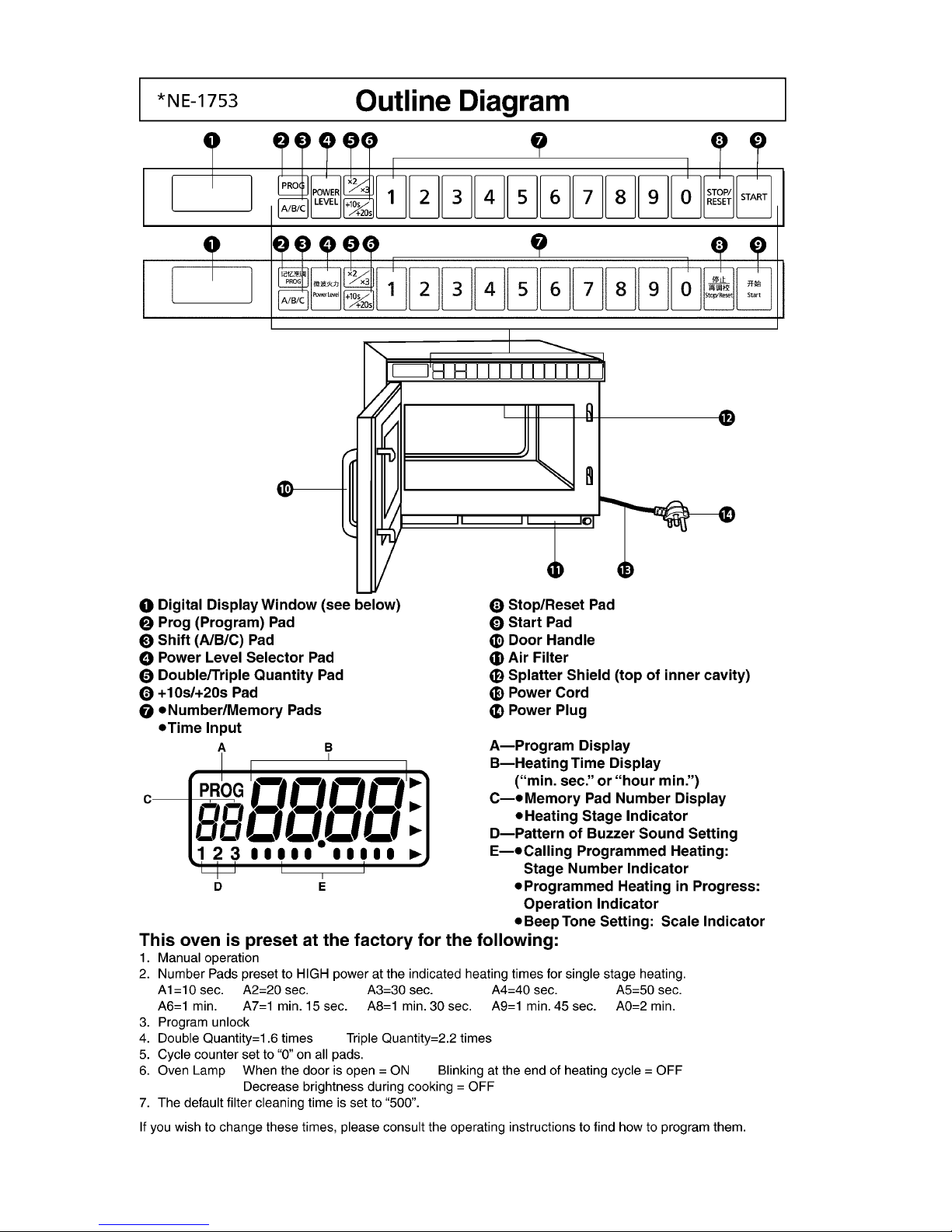

3.1. Outline diagram

4

5

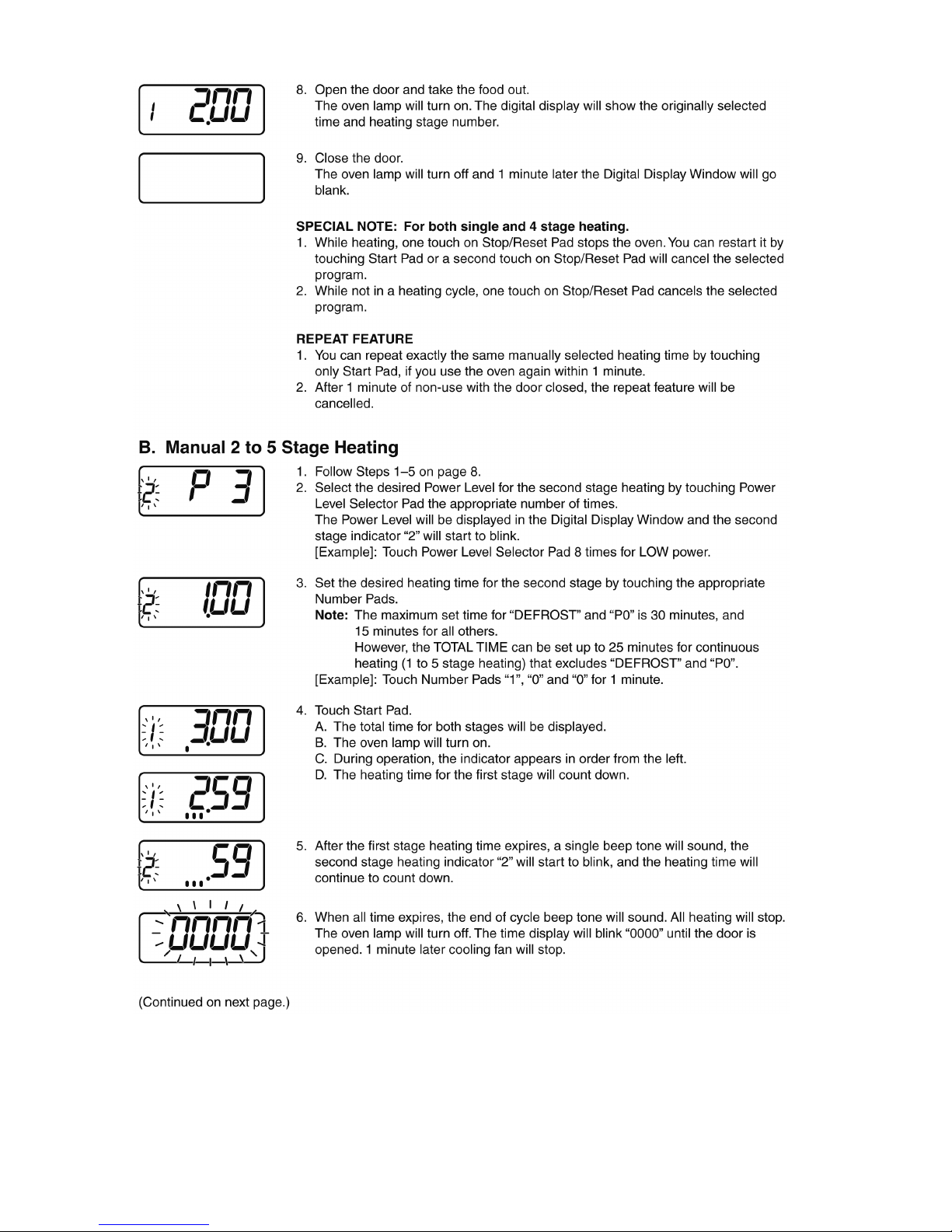

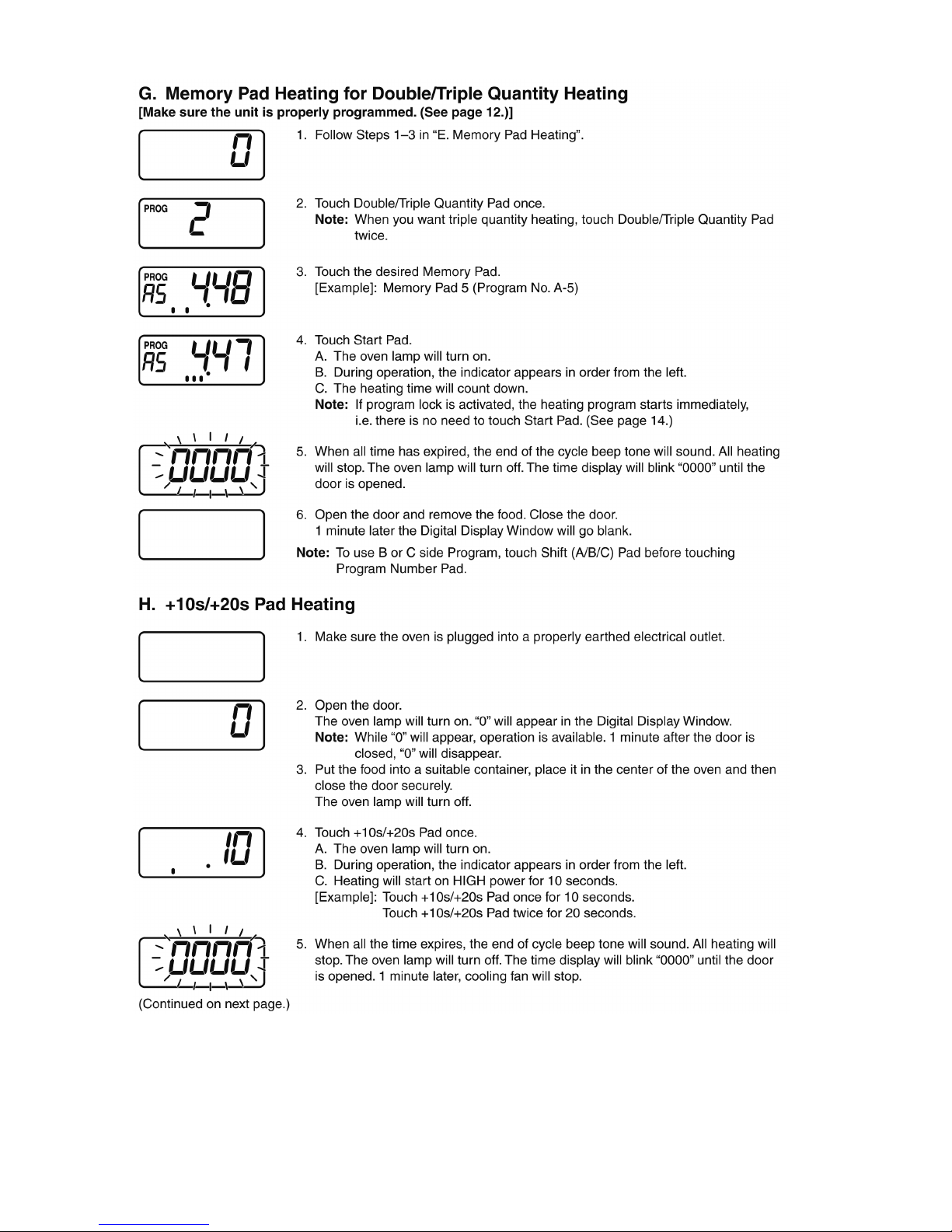

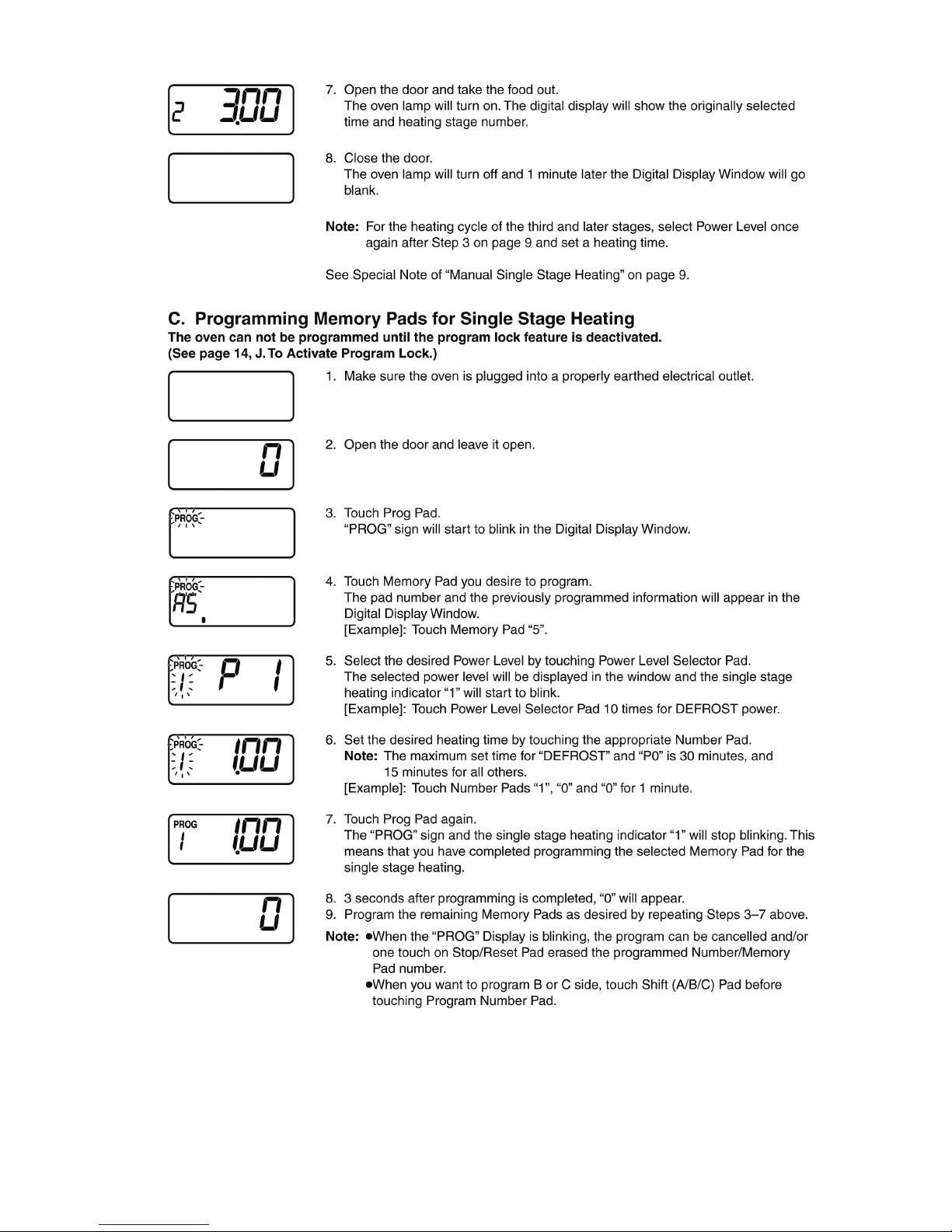

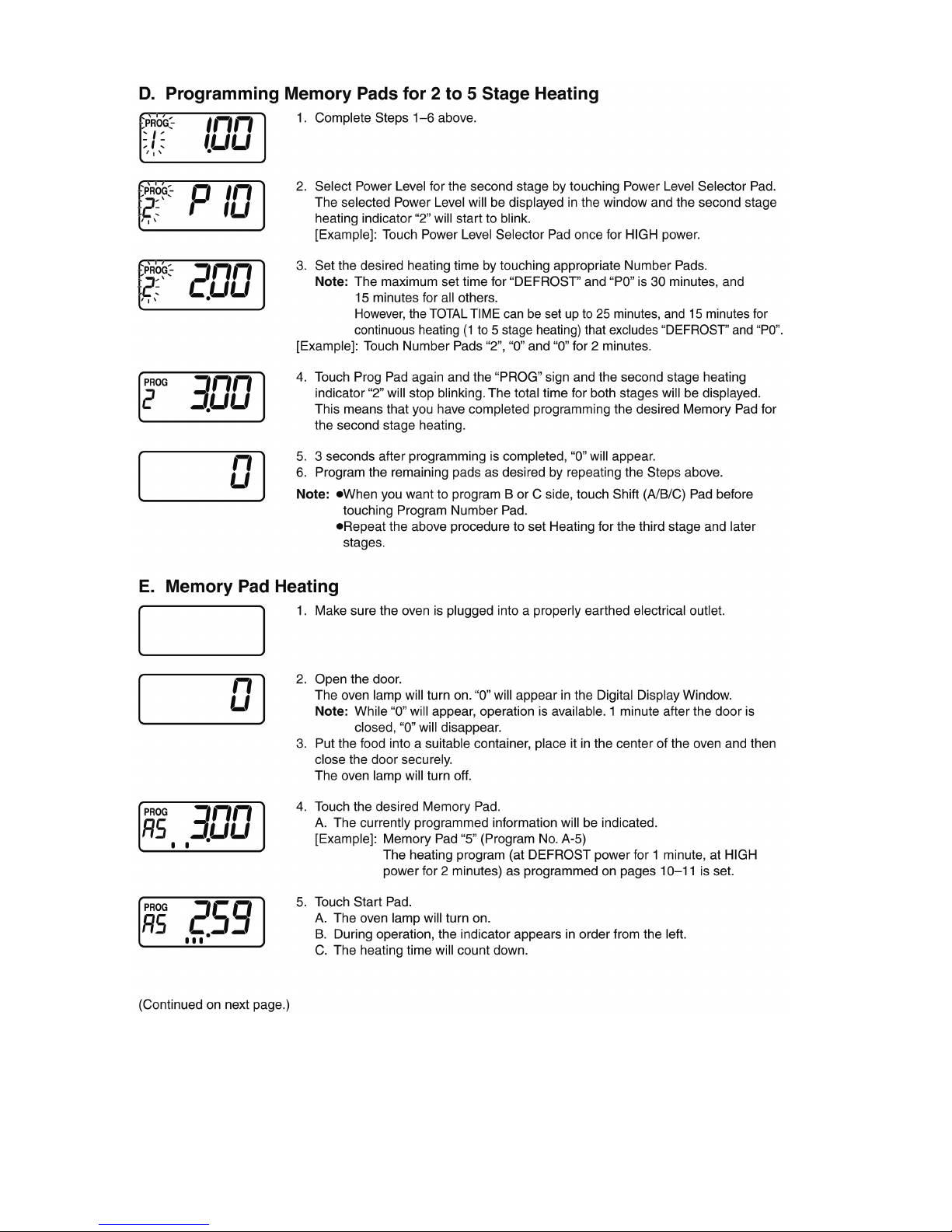

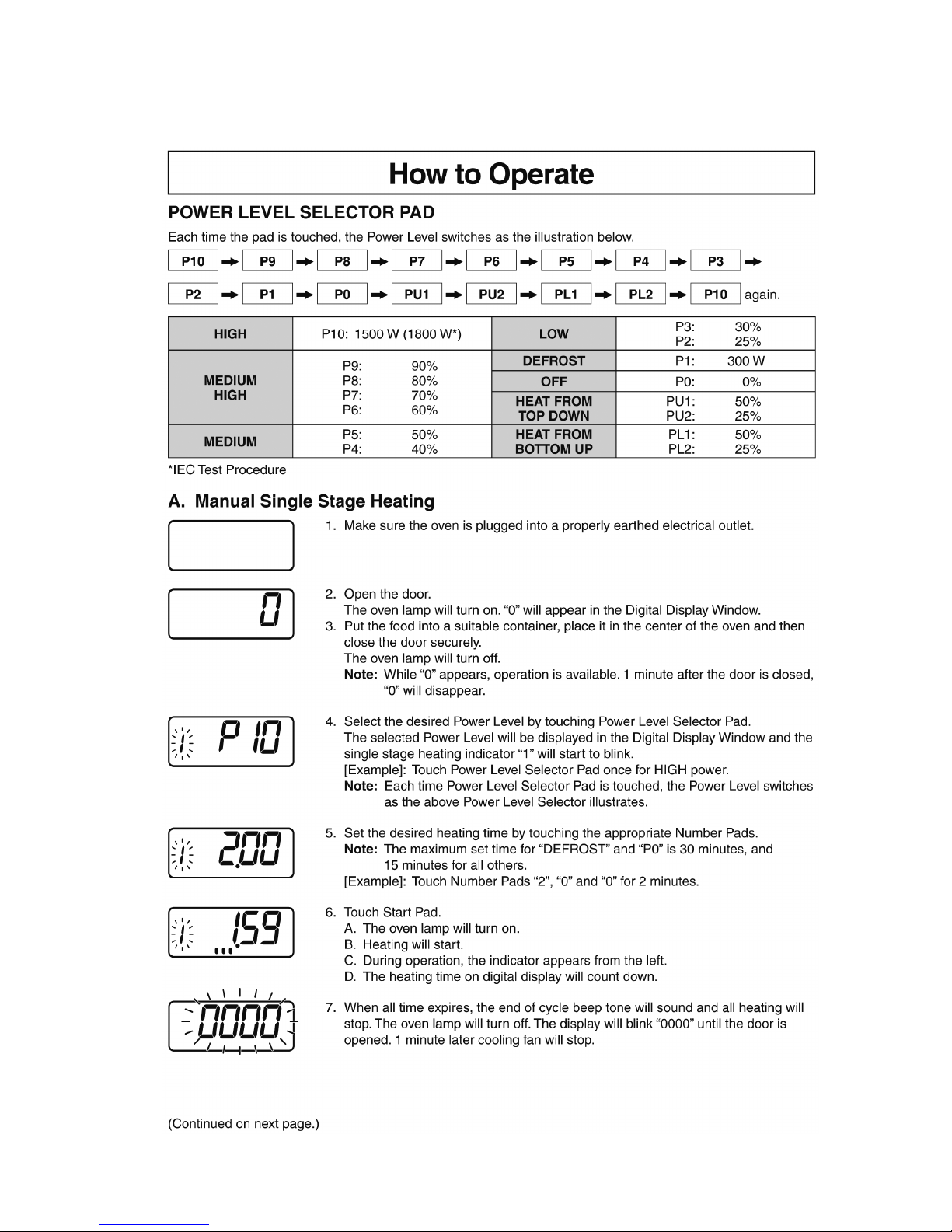

4 Operating Instructions

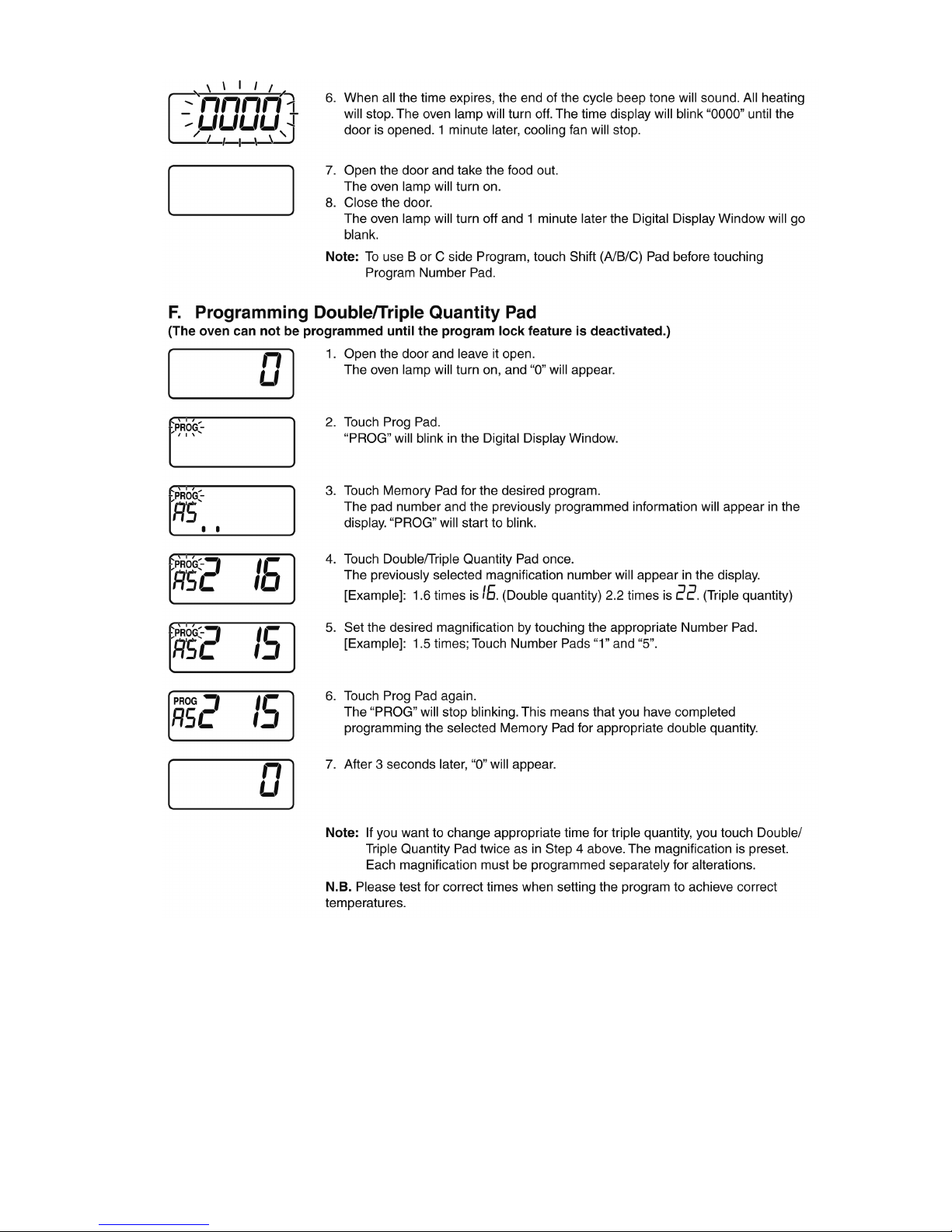

4.1. Operation procedure

6

7

8

9

10
