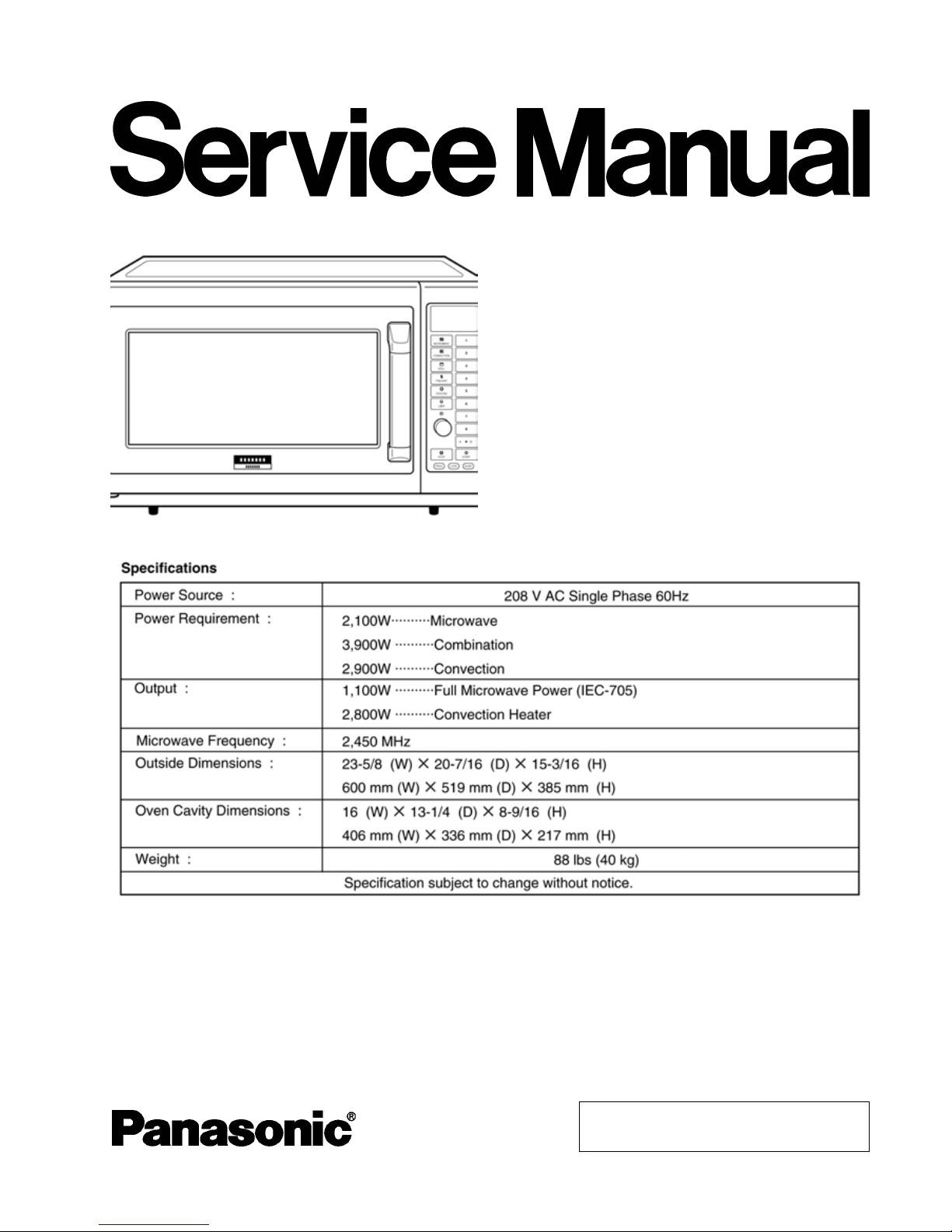

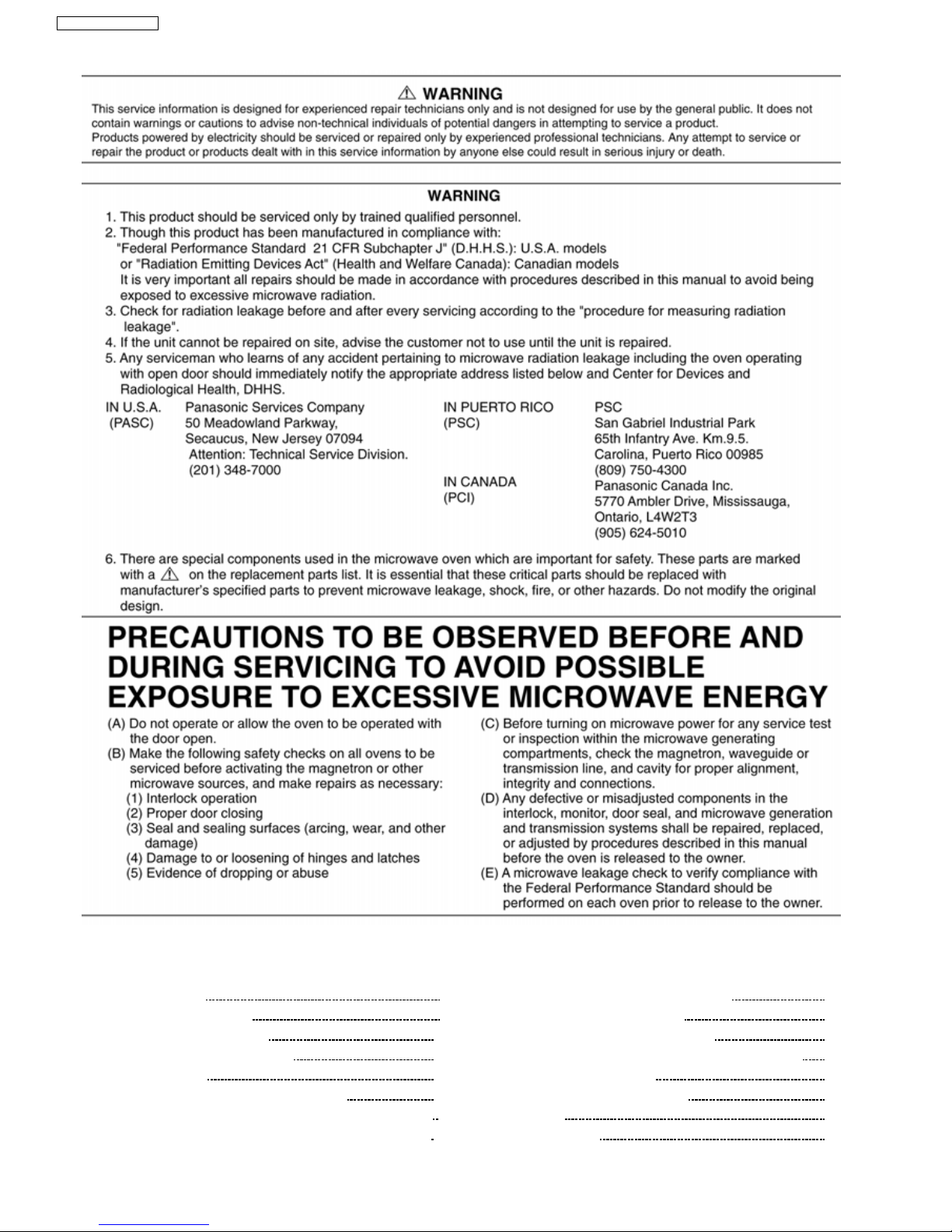

Panasonic Combi Wave NE-C1153 Manuel utilisateur

©2001 Matsushita Electric Industrial Co., Ltd. All

rights reserved. Unauthorized copying and

distribution is a violation of law.

NE-C1153

NE-C1153C

Microwave Oven

ORDER NO. MOD0111259C1

E10

1 CONTROL PANEL 4

2 OPERATION PROCEDURE 5

3 SCHEMATIC DIAGRAM (USA) 10

4 SCHEMATIC DIAGRAM (CANADA) 11

5 WIRING DIAGRAM 12

6 DESCRIPTION OF OPERATING SEQUENCE 13

7 CAUTIONS TO BE OBSERVED WHEN TROUBLESHOOTING

15

8 DISASSEMBLY AND PARTS REPLACEMENT PROCEDURE 17

9 CLEANING INSTRUCTIONS FOR SERVICE 20

10 COMPONENT TEST PROCEDURE 21

11 MEASUREMENTS AND ADJUSTMENTS 22

12 PROCEDURE FOR MEASURING RADIATION LEAKAGE 23

13 TROUBLESHOOTING GUIDE 25

14 EXPODED VIEW AND PARTS LIST 29

15 PARTS LIST 32

16 DOOR ASSEMBLY 35

CONTENTS

Page Page

2

NE-C1153 / NE-C1153C

17 ESCUTCHEON BASE ASSEMBLY 36

18 PACKING AND ACCESSORIES 37

19 WIRING MATERIAL 38

20 DIGITAL PROGRAMMER CIRCUIT 39

21 DIGITAL PROGRAMMER CIRCUIT 41

3

NE-C1153 / NE-C1153C

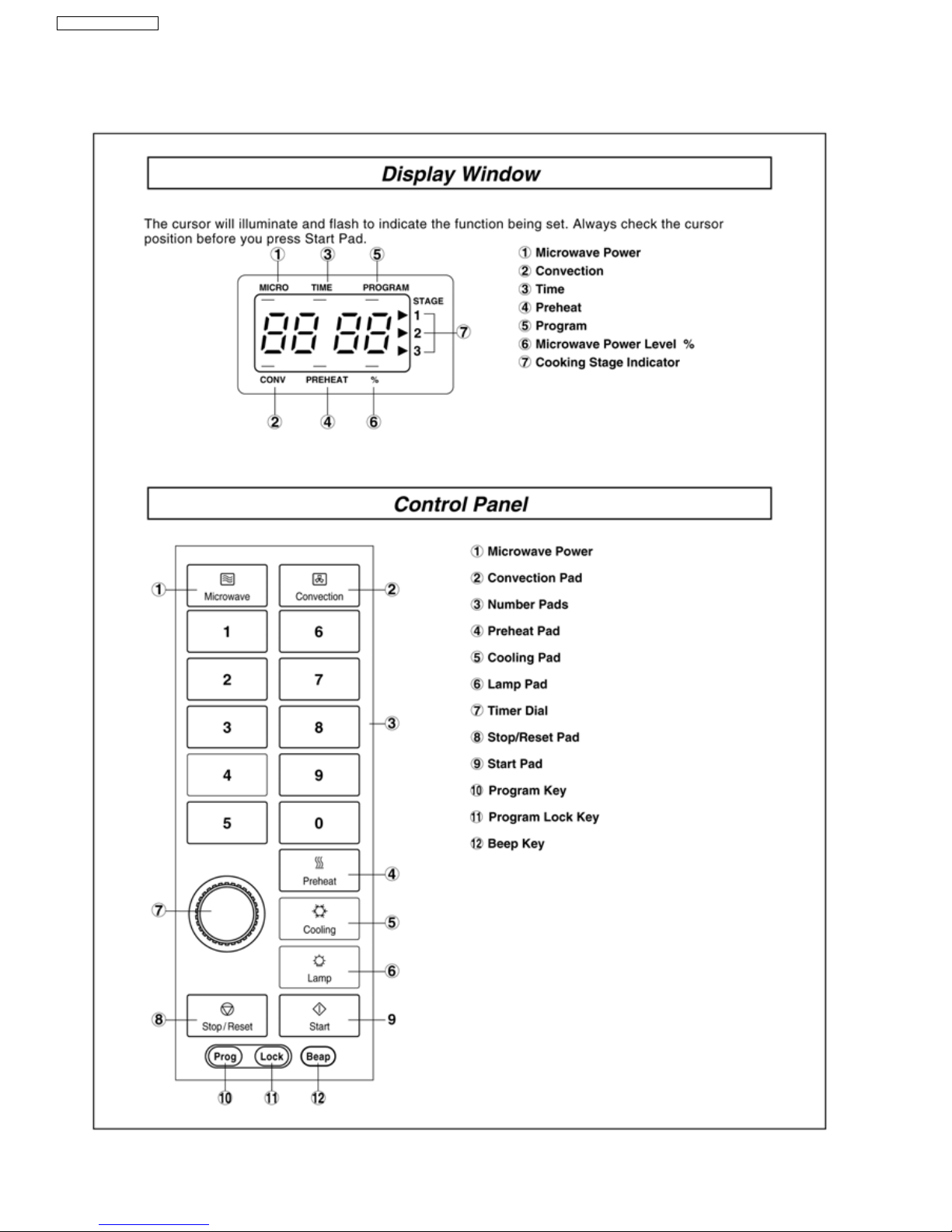

1 CONTROL PANEL

4

NE-C1153 / NE-C1153C

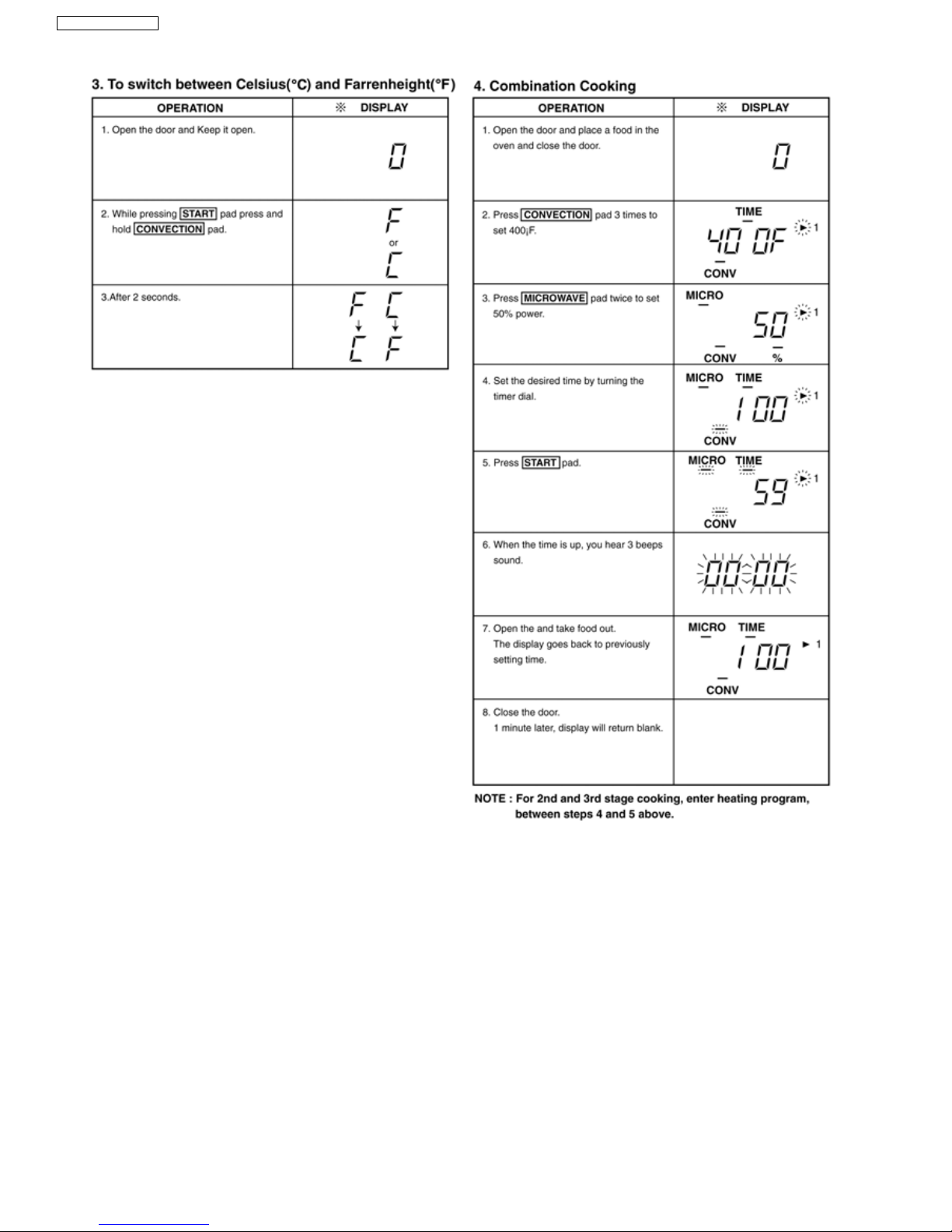

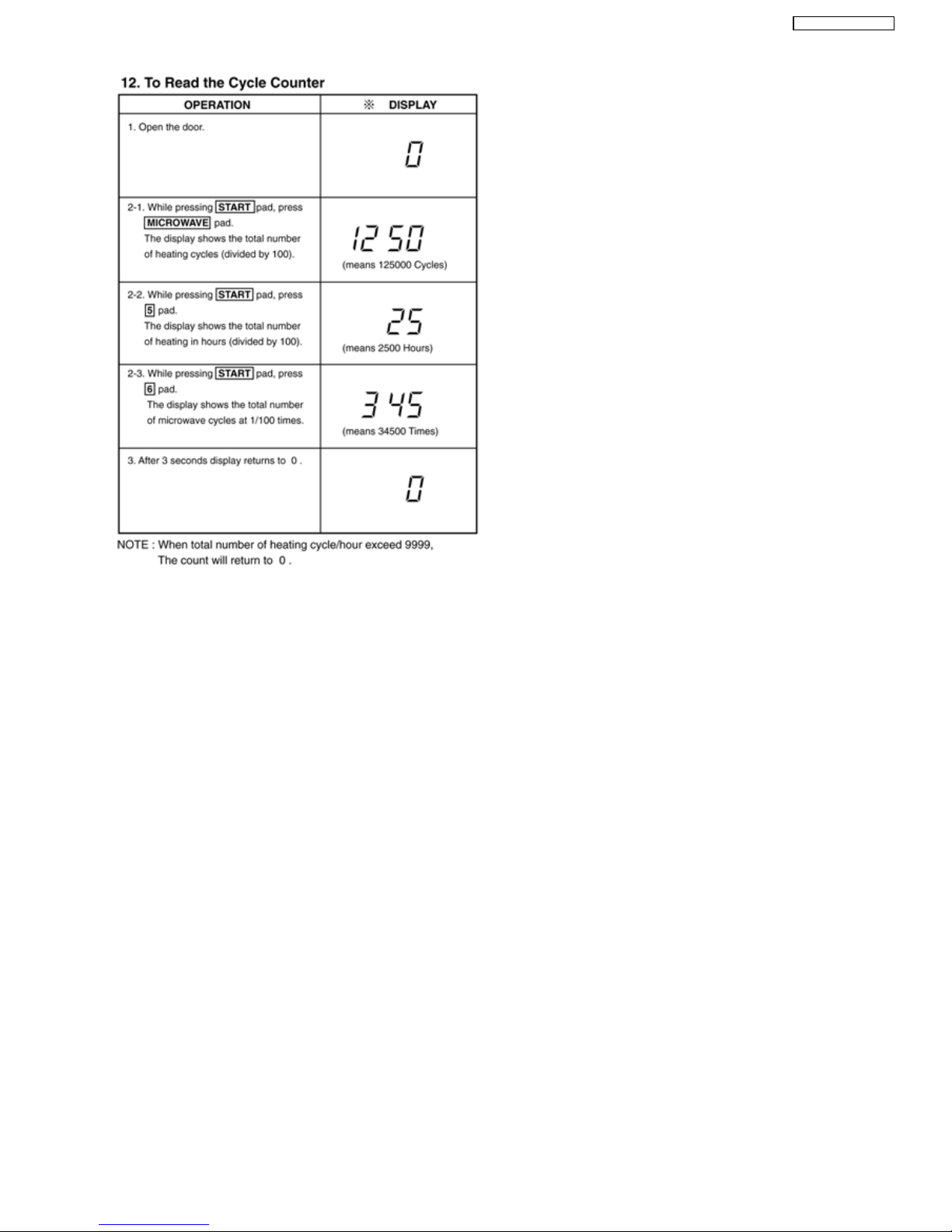

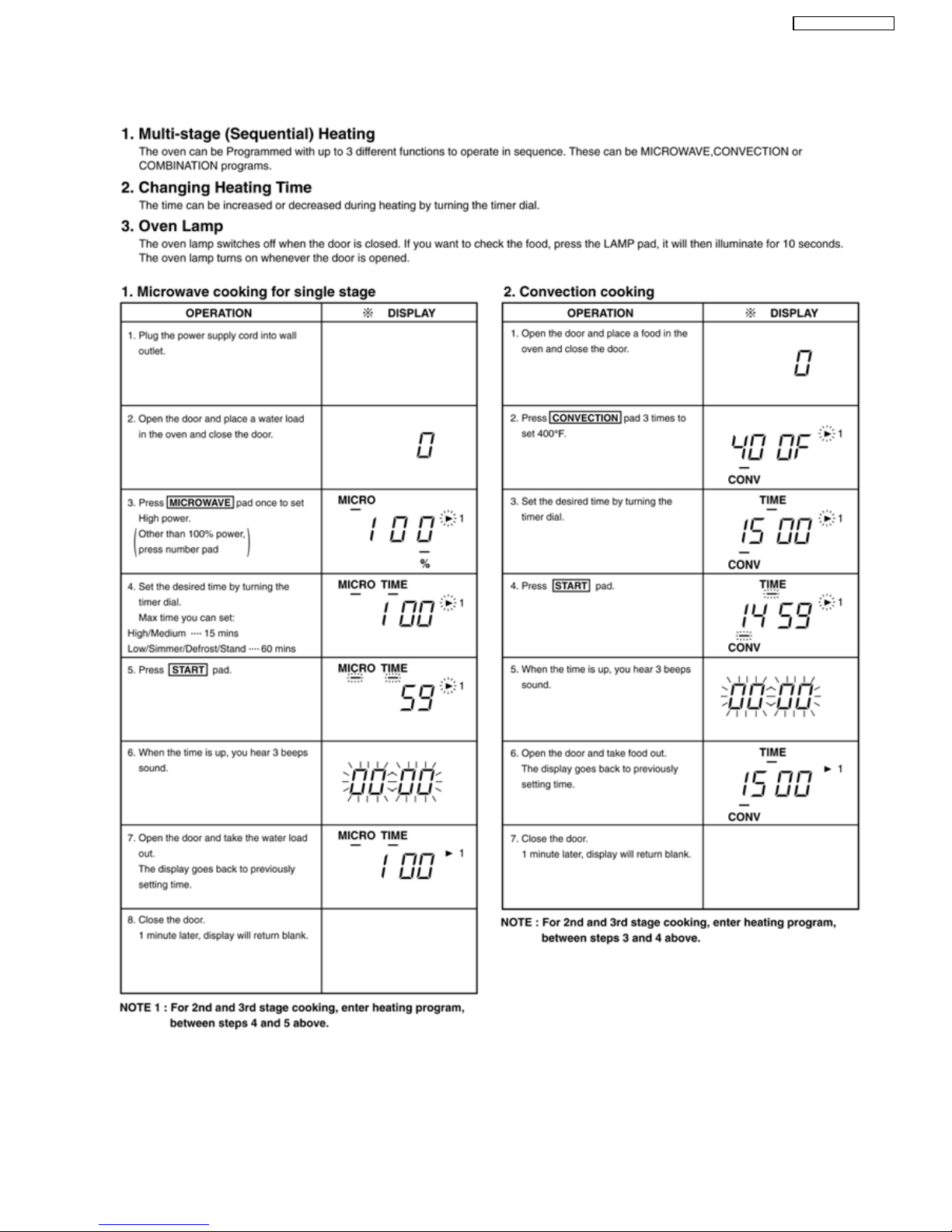

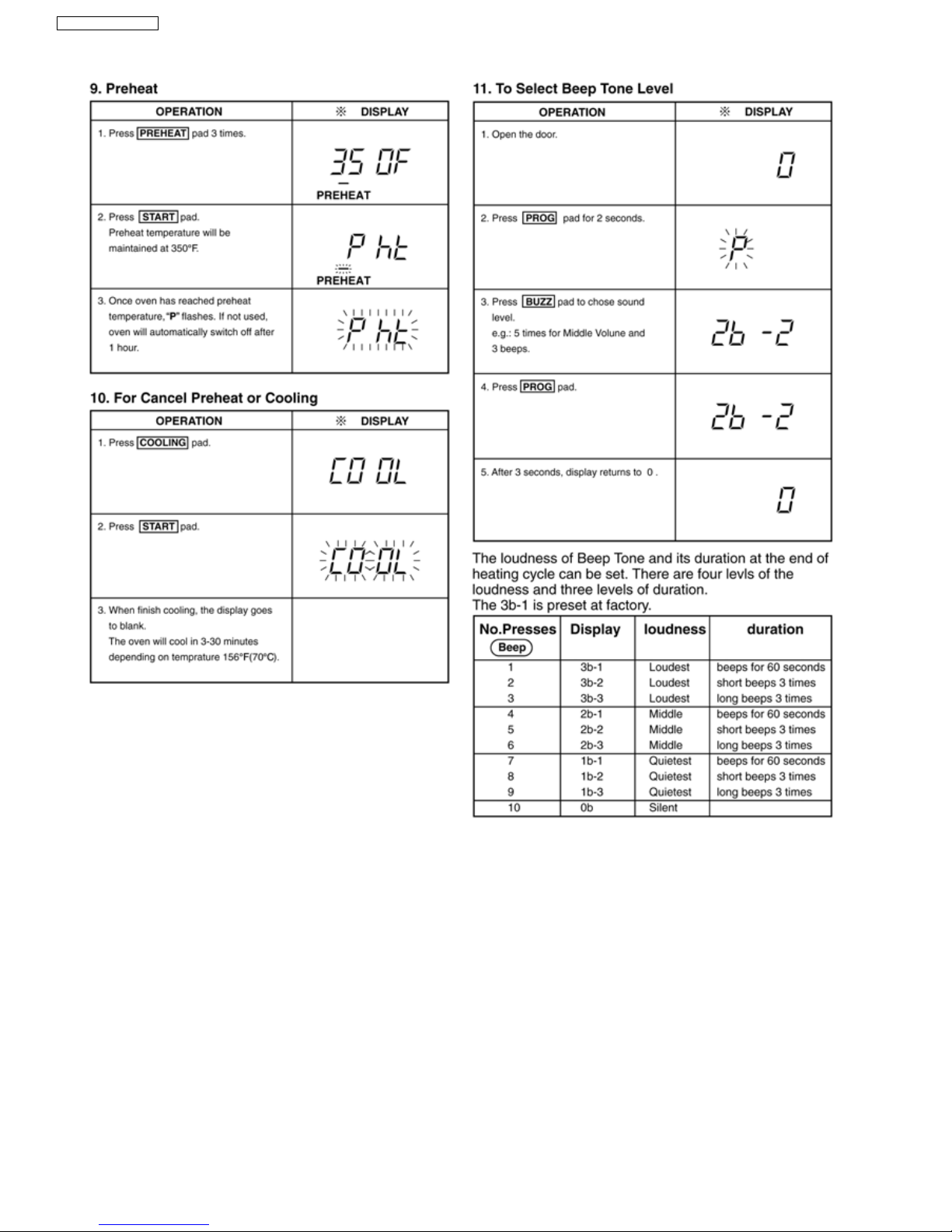

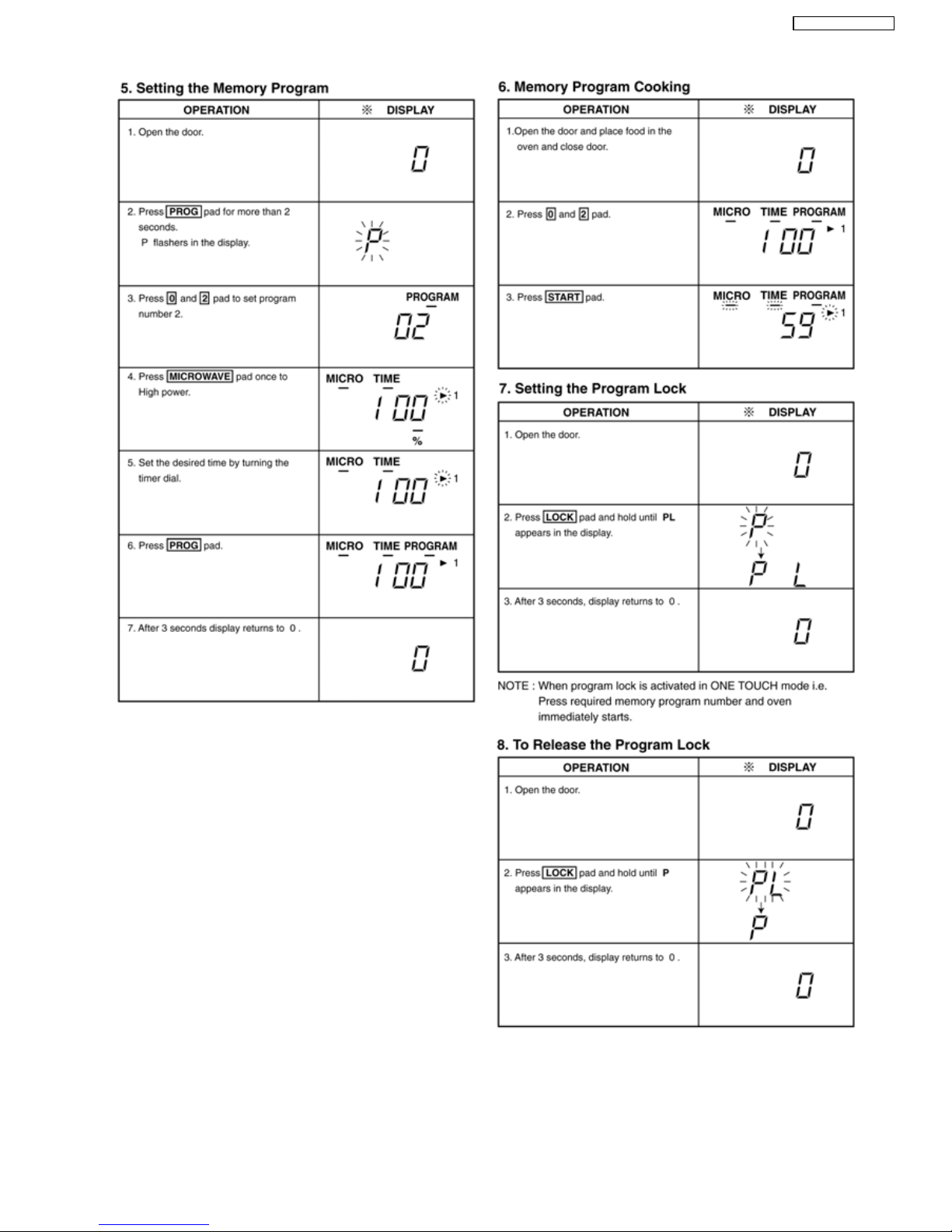

2 OPERATION PROCEDURE

5

NE-C1153 / NE-C1153C

6

NE-C1153 / NE-C1153C

7

NE-C1153 / NE-C1153C

8

NE-C1153 / NE-C1153C

9

NE-C1153 / NE-C1153C

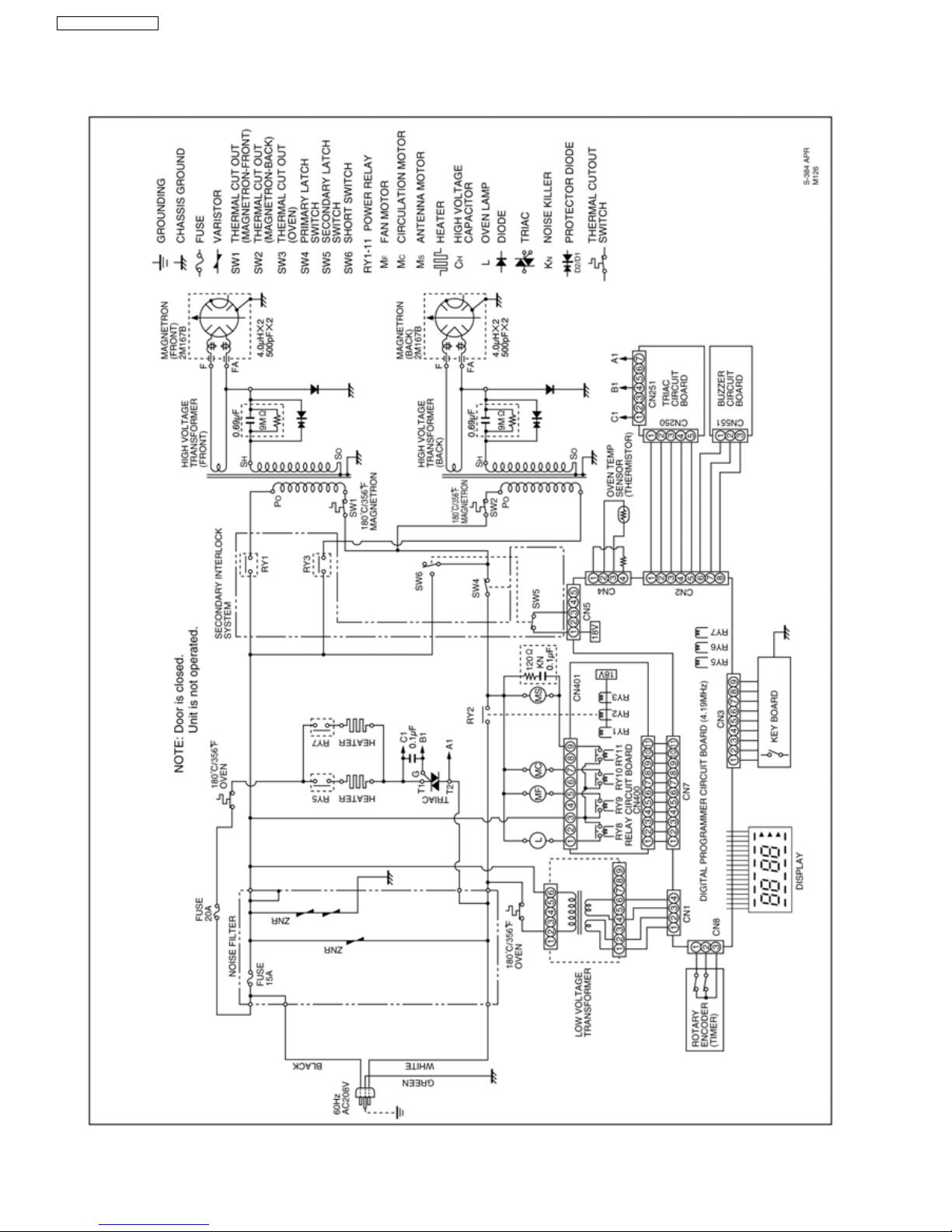

3 SCHEMATIC DIAGRAM (USA)

10

NE-C1153 / NE-C1153C
