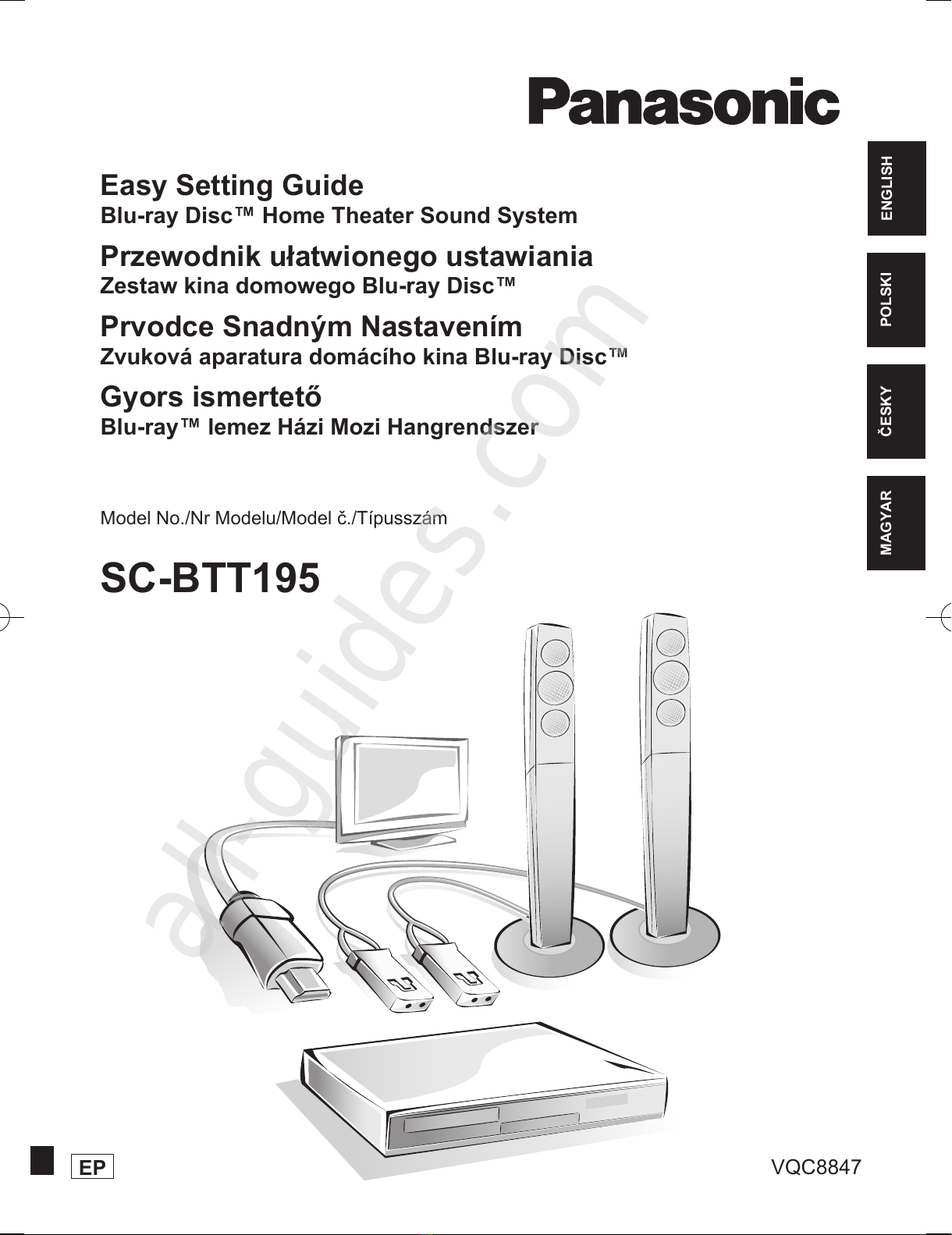

Panasonic SC-BTT195 Instructions d'utilisation

ENGLISH

POLSKIČESKYMAGYAR

Model No./Nr Modelu/Model č./Típusszám

SC-BTT195

VQC8847

Easy Setting Guide

Blu-ray Disc™ Home Theater Sound System

Przewodnik ułatwionego ustawiania

Zestaw kina domowego Blu-ray Disc™

Prvodce Snadným Nastavením

Zvuková aparatura domácího kina Blu-ray Disc™

Gyors ismertető

Blu-ray™ lemez Házi Mozi Hangrendszer

SCBTT195_EP_VQC8847.indb 1 2012/01/12 10:37:40

All manuals and user guides at all-guides.com

all-guides.com









FRONT

Lch →

Easy Setting Guide

STEP 1: Assembling the front speakers

Back of the base

Leave the space of

about 80 mm.

STEP 2:

Attaching the sticker to the speaker cables

e.g., Front speaker Lch

WHITE Speaker

Speaker cable sticker Connector

FRONT Lch 1WHITE

FRONT Rch 2RED

SURROUND Lch 3BLUE

SURROUND Rch 4GREY

CENTER 5GREEN

SUBWOOFER 6PURPLE

Slide the speaker

cable into the groove.

SCBTT195_EP_VQC8847.indb 2 2012/01/12 10:37:41

All manuals and user guides at all-guides.com

ENGLISH

ITALIANOFRANÇAISESPAÑOL

NEDERLANDS

SVENSKADANSK

SUOMI

120°

60°

FRONTSURROUND

CENTER

STEP 3: Connecting the speaker cables

Surround speakers have no difference between right and left.

White (i)

Blue line (j)

PUSH!

Insert the wire fully.

STEP 4: Placing the speakers

WHITE RED

GREEN

BLUE

GREY

PURPLE

FRONT Lch

CENTER

SURROUND Rch

SUBWOOFER

SURROUND Lch

FRONT Rch

SCBTT195_EP_VQC8847.indb 3 2012/01/12 10:37:41

All manuals and user guides at all-guides.com

OPTICAL OUT

HDMI

GREY BLUEPURPLE GREEN RED WHITE

STEP 5: Connecting the cables

STEP 6: Turning on the system

Connect the AC mains lead. 2Turn on the TV.

HDMI cable

(not supplied)

To a household mains socket

AC mains lead (supplied)

Set the video input mode to

HDMI, etc.

Connect the speaker cables to the terminals of the same

colour.

For information on other connection methods and the internet features, refer to the operating instructions.

SCBTT195_EP_VQC8847.indb 4 2012/01/12 10:37:42

All manuals and user guides at all-guides.com

ENGLISH

ITALIANOFRANÇAISESPAÑOL

NEDERLANDS

SVENSKADANSK

SUOMI

OPTICAL OUT

R6/LR6, AA





4The Easy setting starts.

Follow on-screen instructions.

Not required if the HDMI terminal of the TV is

labelled “HDMI (ARC)”.

Press [ ].

3Turn on the system.

HDMI cable

(not supplied)

Optical digital audio cable (not supplied)

FM indoor antenna (supplied)

Connect the speaker cables to the terminals of the same

colour.

Afx this end of the antenna to a wall or pillar where the

reception is best.

SCBTT195_EP_VQC8847.indb 5 2012/01/12 10:37:42

All manuals and user guides at all-guides.com









FRONT

Lch →

Przewodnik ułatwionego

ustawiania

KROK 1: Montaż głośników przednich

Tylna część podstawy

Pozostaw około

80 mm miejsca

KROK 2: Przyczepianie etykiety do kabli

np., Głośnika przedniego Lch

BIAŁY Głośnika

Etykietka na przewód głośnika Złącze

FRONT Lch 1BIAŁY

FRONT Rch 2CZERWONY

SURROUND Lch 3NIEBIESKI

SURROUND Rch 4SZARY

CENTER 5ZIELONY

SUBWOOFER 6FIOLETOWY

Wsuń kabel głośnikowy

w rowek.

SCBTT195_EP_VQC8847.indb 6 2012/01/12 10:37:42

All manuals and user guides at all-guides.com

all-guides.com

DEUTSCH

POLSKIFRANÇAISESPAÑOL

NEDERLANDS

SVENSKADANSK

SUOMI

120°

60°

FRONTSURROUND

CENTER

KROK 3: Podłączanie przewodów głośnika

Lewy i prawy głośnik dźwięku przestrzennego nie różnią się od siebie.

Biały (i)

Niebieska linia (j)

Wciśnij

Włóż kabel do końca.

KROK 4: Rozmieść głośniki

BIAŁY

CZERWONY

ZIELONY

NIEBIESKI

SZARY

FIOLETOWY

FRONT Lch

CENTER

SURROUND Rch

SUBWOOFER

SURROUND Lch

FRONT Rch

SCBTT195_EP_VQC8847.indb 7 2012/01/12 10:37:43

All manuals and user guides at all-guides.com

OPTICAL OUT

HDMI

SZARY NIEBIESKIFIOLETOWY ZIELONY CZERWONY BIAŁY

KROK 5: Podłącz kable

KROK 6: Włącz system

Podłącz przewód sieciowy AC. 2Włącz telewizor.

Kabel HDMI

(brak w zestawie)

Do ściennego gniaza zasilania sieciowego

Przewód zasilania (w zestawie)

Ustaw tryb wejścia wideo

na HDMI itp.

Podłącz kable głośnikowe do złączy w tym samym kolorze.

Informacje na temat innych metod podłączania i funkcji internetowych można znaleźć w instrukcji obsługi.

SCBTT195_EP_VQC8847.indb 8 2012/01/12 10:37:43

All manuals and user guides at all-guides.com

DEUTSCH

POLSKIFRANÇAISESPAÑOL

NEDERLANDS

SVENSKADANSK

SUOMI

OPTICAL OUT

R6/LR6, AA





NIEBIESKI

4Rozpoczyna się procedura

Łatwego ustawienia.

Postępuj według instrukcji na

ekranie.

Wciśnij [ ].

3Włącz system.

Kabel HDMI

(brak w zestawie)

Antena pokojowa FM (w zestawie)

Ten koniec anteny przymocuj do ściany lub słupa w

miejscu, w którym odbiór jest najlepszy.

Nie jest potrzebny, gdy złącze HDMI telewizora

ma oznaczenie “HDMI (ARC)”.

Optyczny kabel cyfrowy audio

(brak w zestawie)

SCBTT195_EP_VQC8847.indb 9 2012/01/12 10:37:43

All manuals and user guides at all-guides.com









FRONT

Lch →

Prvodce Snadným Nastavením

KROK 1: Montáž čelních reproduktorů

Zadní část podstavce

Ponechte prostor

kolem 80 mm

KROK 2: Označení kabelů nálepkami

např., Čelní reproduktory Lch

BÍLÝ Reproduktor

Nálepka na kabel reproduktoru Konektor

FRONT Lch 1BÍLÝ

FRONT Rch 2

ČERVENÝ

SURROUND Lch 3MODRÝ

SURROUND Rch 4ŠEDÝ

CENTER 5ZELENÝ

SUBWOOFER 6FIALOVÝ

Zasuňte kabel

reproduktoru do

drážky.

SCBTT195_EP_VQC8847.indb 10 2012/01/12 10:37:43
