Outsunny 842-263 Guide d'installation

ASSEMBLY & INSTRUCTION MANUAL

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

INbzb038_DE

INbzb038_DE_842-263

Warnings

- This ﬁre pit is intended for outdoor use only. DO NOT use on wooden decks.

- This ﬁre pit is for burning wood logs only. DO NOT burn coal, leaves or other

combustible materials in the ﬁre pit.

- Keep small children and pets away from the ﬁre pit.

- This ﬁre pit becomes extremely hot, never touch with bare hands when lit.

- Never leave a lit ﬁre pit unattended, ensure the ﬁre is completely out before

leaving.

- Keep this unit at least 5ft from other objects.

- DO NOT use near ﬂammable or combustible objects or materials.

- Only a CHROMED PLATED COOKING GRID is intended for cooking.

Operation instructions

- Place logs on the grate and light with a match. DO NOT overload the logs.

- Use the provided poker when handling.

- Do not use water to extinguish the ﬁre – this is dangerous and can cause

damage to the product.

Care and maintenance

The product should be inspected on a regular basis to ensure safe usage and

longer product life.

DO NOT attempt to inspect the ﬁre pit until the ﬁre is completely out.

- Check all parts to ensure they are secure.

- Check components for any signs of damage or rust.

- If damage to any component is detected, DO NOT operate until repaired.

If rusting occurs, it is recommended to use a steel brush, followed by a spray

coating of high temperature anti-rust paint.

To keep the bowl, grate and mesh lid from rusting, it is recommended to apply a

coat of high temperature primer (such as rustoleum or similar brands) before use.

Ensure the ﬁre pit has completely cooled down before placing a cover or storing.

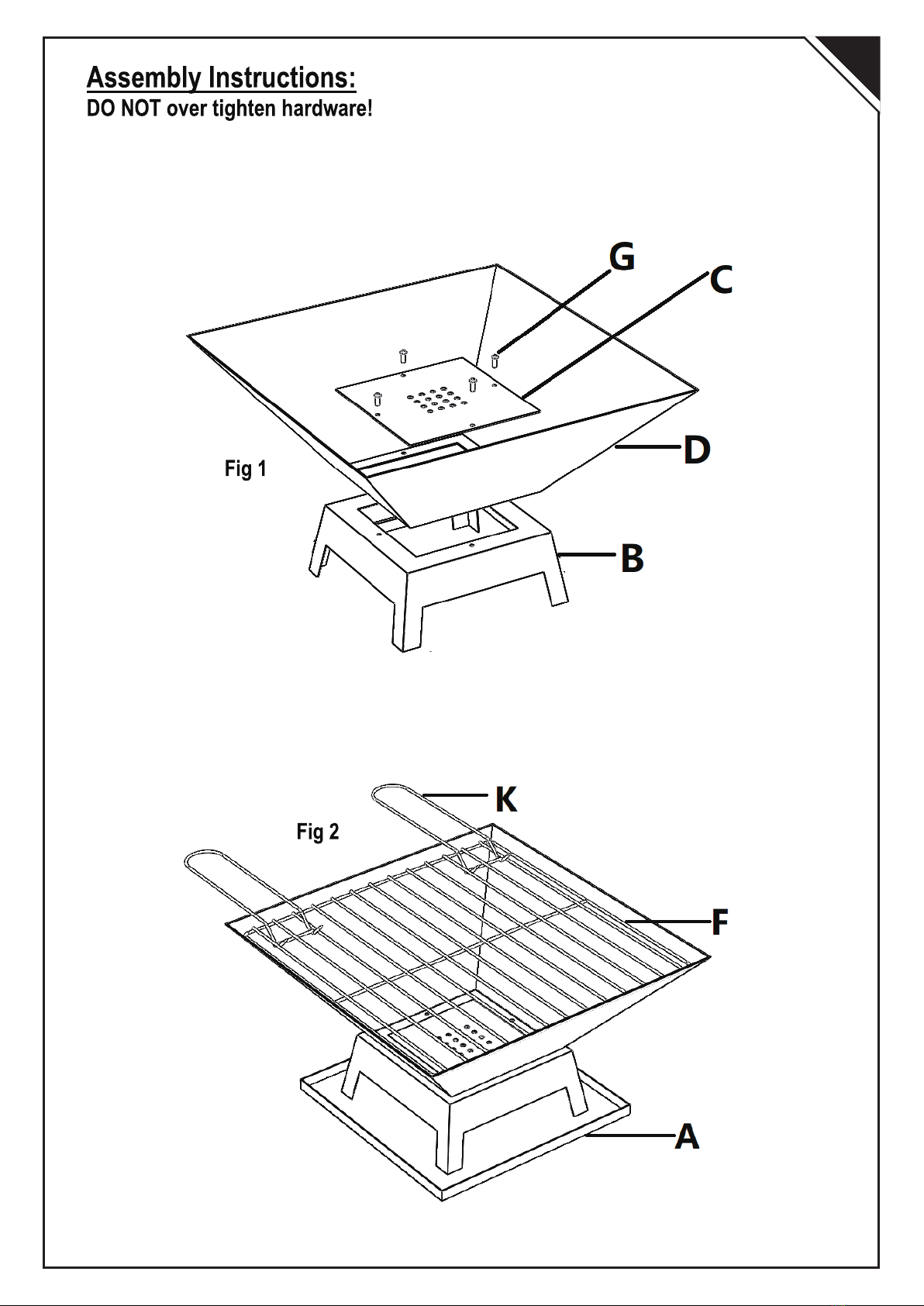

Step 1: Put the log grill (C) into the ﬁre bowl (D). Secure the log grill (C), ﬁre bowl

(D) and base (B) using the bolts (G). Tighten all bolts using an Allen wrench (I) (Fig.

1).

Step 2: Put the assembled ﬁre bowl onto the base plate (A). Put the BBQ grill (F)

and the U-shape BBQ tool (K) into the ﬁre bowl (D) (Fig. 2).

Your BBQ is ready to use.

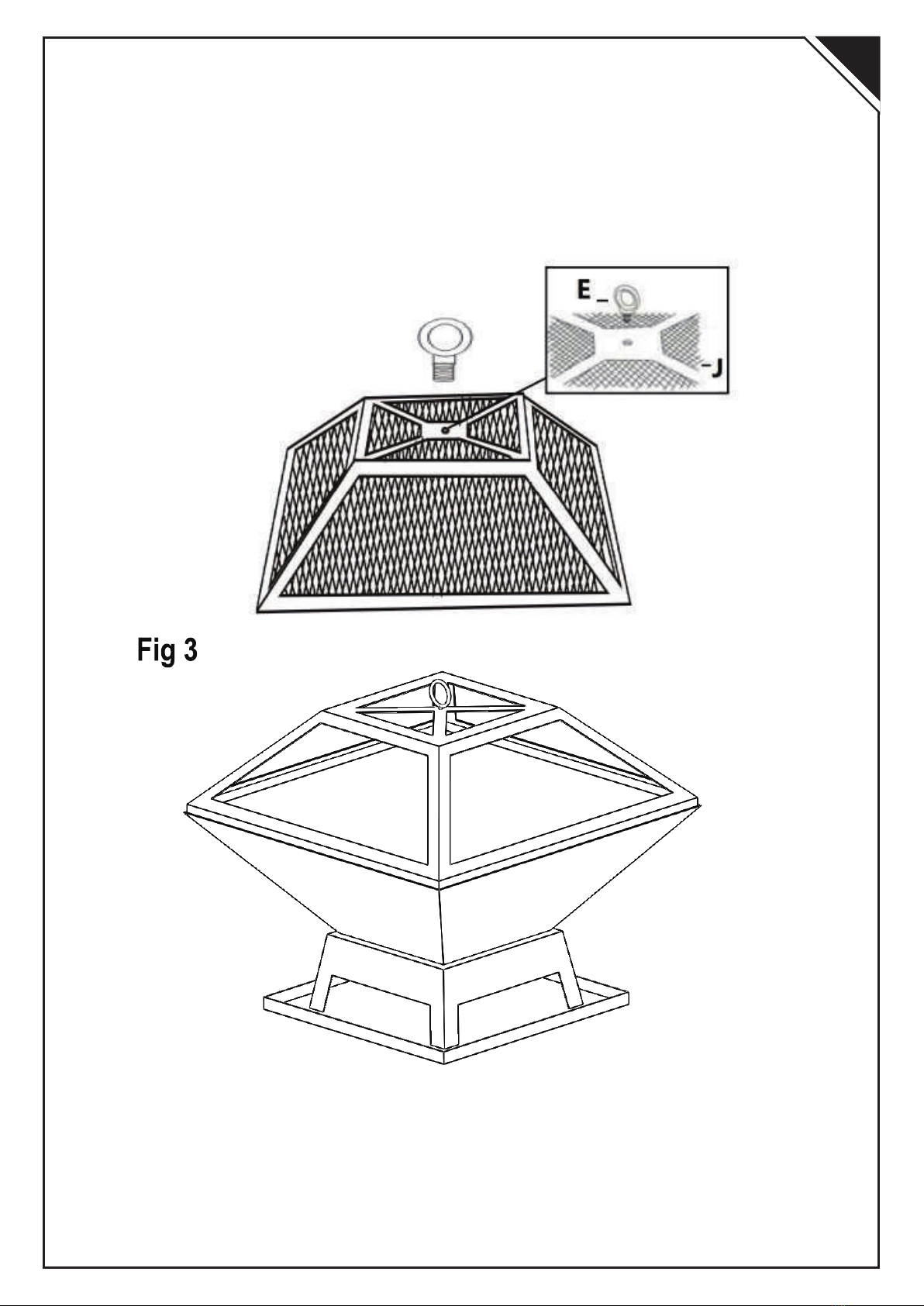

Step 3: Screw the lid ring (E) onto the mesh lid (J). Place the mesh lid (J) onto the

assembled base (Fig. 3).

Your ﬁrepit is ready to use.

Erforderliches Werkzeug: Inbusschlüssel (mitgeliefert)

Warnungen

- Diese Feuerstelle ist nur für den Gebrauch im Freien bestimmt. NICHT auf

Holzterassen verwenden.

- Diese Feuerstelle ist nur zum Verbrennen von Holzscheiten geeignet.

Verbrennen Sie KEINE Kohle, Blätter oder andere brennbare Materialien in der

Feuerstelle.

- Halten Sie Kleinkinder und Haustiere von der Feuerstelle fern.

- Diese Feuerstelle wird extrem heiß, berühren Sie sie niemals mit bloßen

Händen, wenn sie brennt ist.

- Lassen Sie eine brennende Feuerstelle niemals unbeaufsichtigt, stellen Sie

sicher, dass das Feuer vollständig erloschen ist, bevor Sie sie verlassen.

- Halten Sie dieses Gerät mindestens 5 Fuß von anderen Gegenständen

entfernt.

- NICHT in der Nähe von entﬂammbaren oder brennbaren Gegenständen oder

Materialien verwenden.

- Zum Kochen ist nur ein VERCHROMTER KOCHROST vorgesehen.

Betriebsanleitung

- Legen Sie Holzscheite auf den Rost und zünden Sie sie mit einem Streichholz an.

Überladen Sie die Holzscheite NICHT.

- Verwenden Sie bei der Handhabung den mitgelieferten Schürhaken.

- Verwenden Sie kein Wasser zum Löschen des Feuers - dies ist gefährlich

und kann zu Schäden am Produkt führen.

Pﬂege und Wartung

Das Produkt sollte regelmäßig inspiziert werden, um einen sicheren Gebrauch und

eine längere Lebensdauer zu gewährleisten.

Versuchen Sie NICHT, die Feuerstelle zu inspizieren, bevor das Feuer vollständig

erloschen ist.

- Überprüfen Sie alle Teile, um sicherzustellen, dass sie sicher sind.

- Überprüfen Sie die Bauteile auf Anzeichen von Schäden oder Rost.

- Wenn ein Bauteil beschädigt ist, darf es NICHT in Betrieb genommen werden,

bevor es repariert ist.

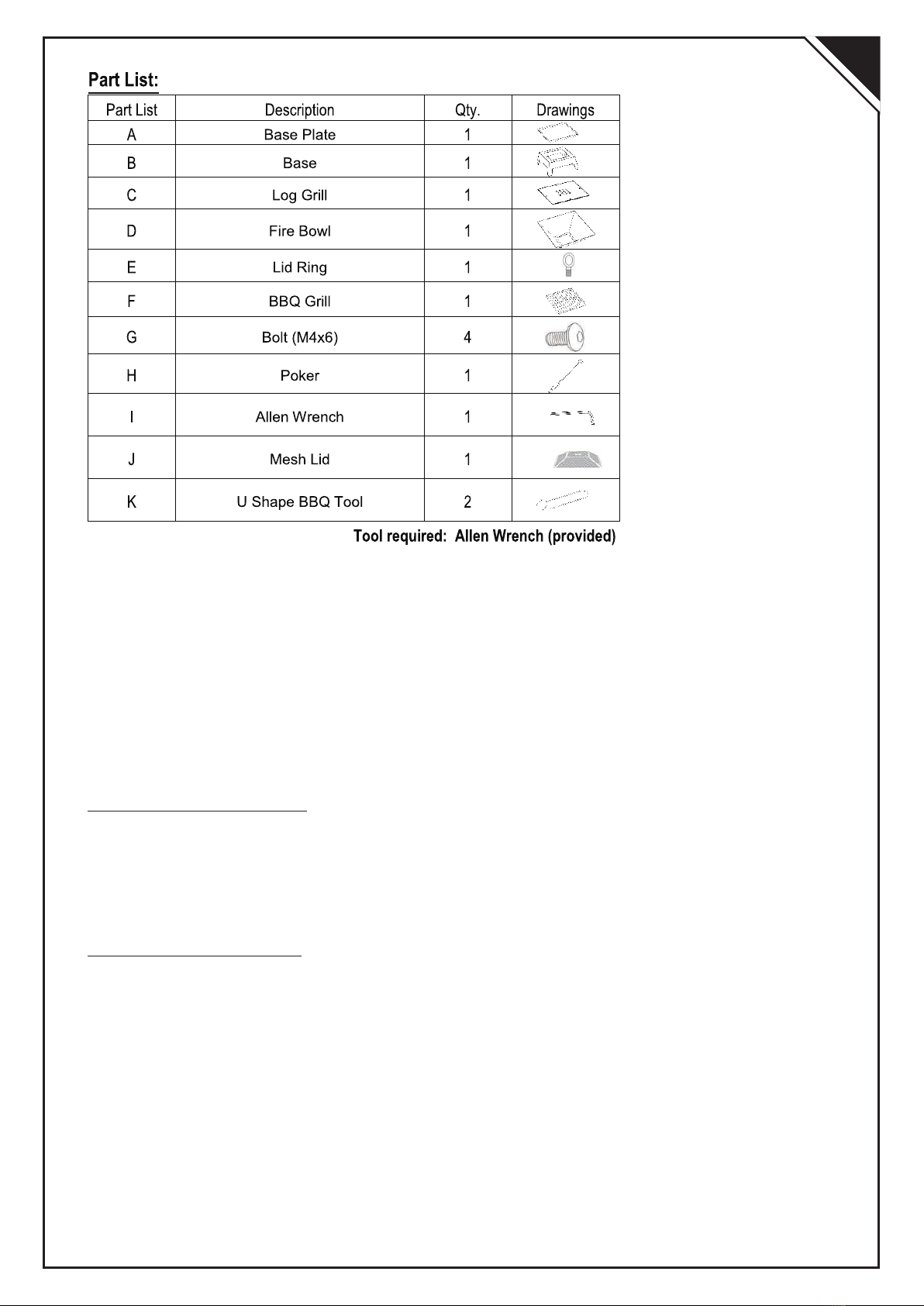

Stückliste

Beschreibung

Anz.

Zeichnungen

Grundplatte

Basis

Holzrost

Feuerschale

Deckelring

BBQ-Grill

Schraube (M4 x 6)

Schürhaken

Innensechskant-Schlüssel

Gitterdeckel

U-förmiges BBQ-Werkzeug

Teileliste:

Falls Rost auftritt, empﬁehlt es sich, eine Stahlbürste zu verwenden und

anschließend einen Sprühanstrich mit Hochtemperatur-Rostschutzfarbe

aufzutragen.

Um die Schale, den Rost und den Gitterdeckel vor Rost zu schützen, wird

empfohlen, vor dem Gebrauch eine Schicht Hochtemperaturgrundierung (wie

Rustoleum oder ähnliche Marken) aufzutragen. Stellen Sie sicher, dass die

Feuerstelle vollständig abgekühlt ist, bevor Sie sie abdecken oder lagern.

Montageanleitung:

Ziehen Sie die Beschläge NICHT zu fest an!

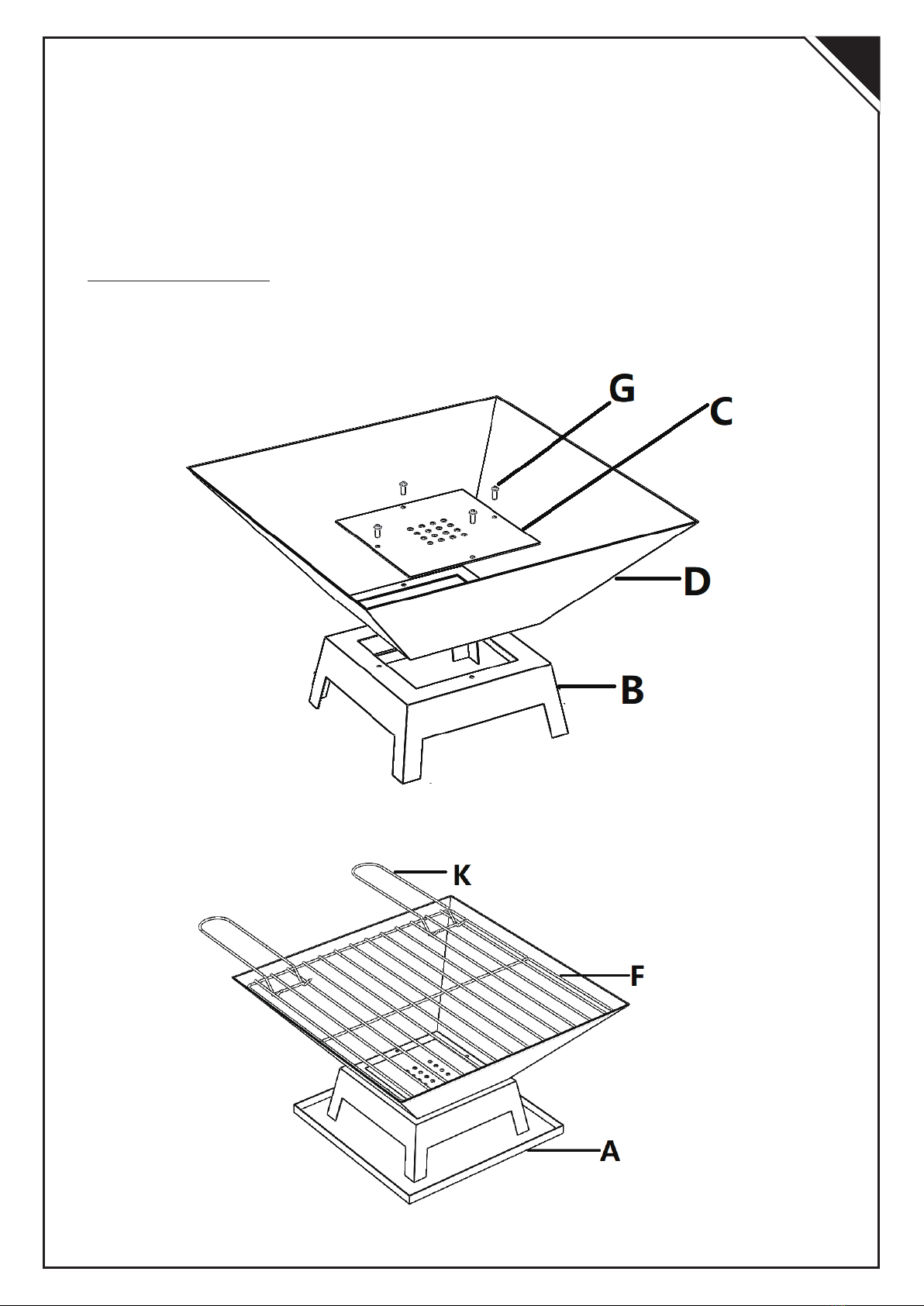

Schritt 1: Setzen Sie den Holzrost (C) in die Feuerschale (D). Befestigen Sie den

Holzrost (C), die Feuerschale (D) und den Sockel (B) mit den Schrauben (G).

Ziehen Sie alle Schrauben mit einem Inbusschlüssel (I) fest (Abb. 1).

Schritt 2: Setzen Sie die zusammengebaute Feuerschale auf die Grundplatte (A).

Setzen Sie den BBQ-Grill (F) und das U-förmige BBQ-Werkzeug (K) in die

Feuerschale (D) (Abb. 2).

Ihr BBQ ist einsatzbereit.

Abb. 1

Abb. 2

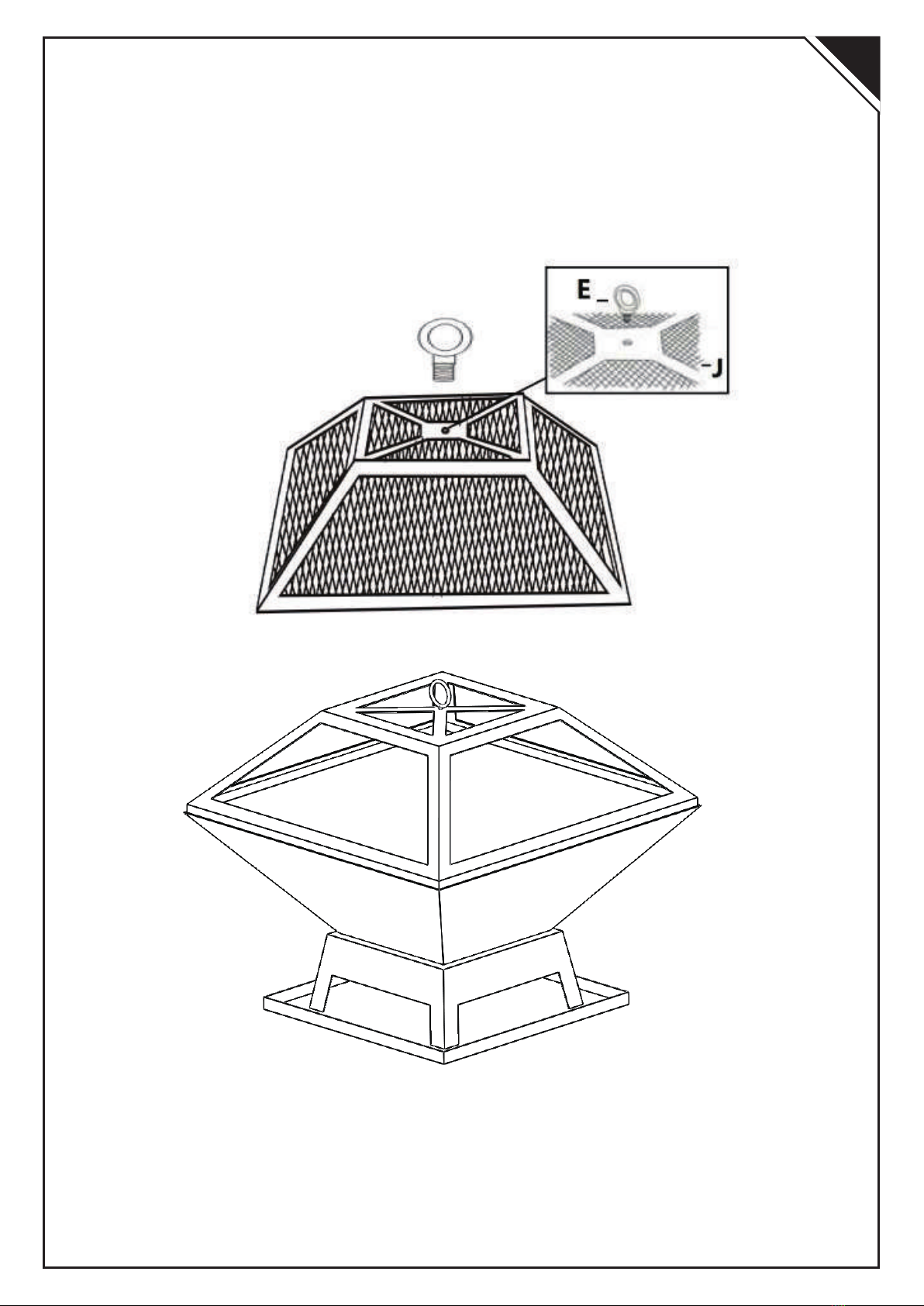

Schritt 3: Schrauben Sie den Deckelring (E) auf den Netzdeckel (J). Setzen Sie den

Netzdeckel (J) auf den zusammengebauten Sockel (Abb. 3).

Ihre Feuerstelle ist jetzt einsatzbereit.

Abb. 3
