Outsunny 846-084 Guide d'installation
846-084
ASSEMBLY & INSTRUCTION MANUAL
INb1b002_CA
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
13+1(spare)
TABEL OF CONTENTS
Ref Part Quantity Ref Part Quantity
1 Chimney 1 6 Body 1
2 Window Cover 1 7 Stone Tile 1
3 Handle 3 8 Door 1
9 1
4 Hopper 1
A M5 Bolt
5 Wood box 1
8
1
3
4
5
3
3
6
7
9
2
EN
-2-
Lsolation plate

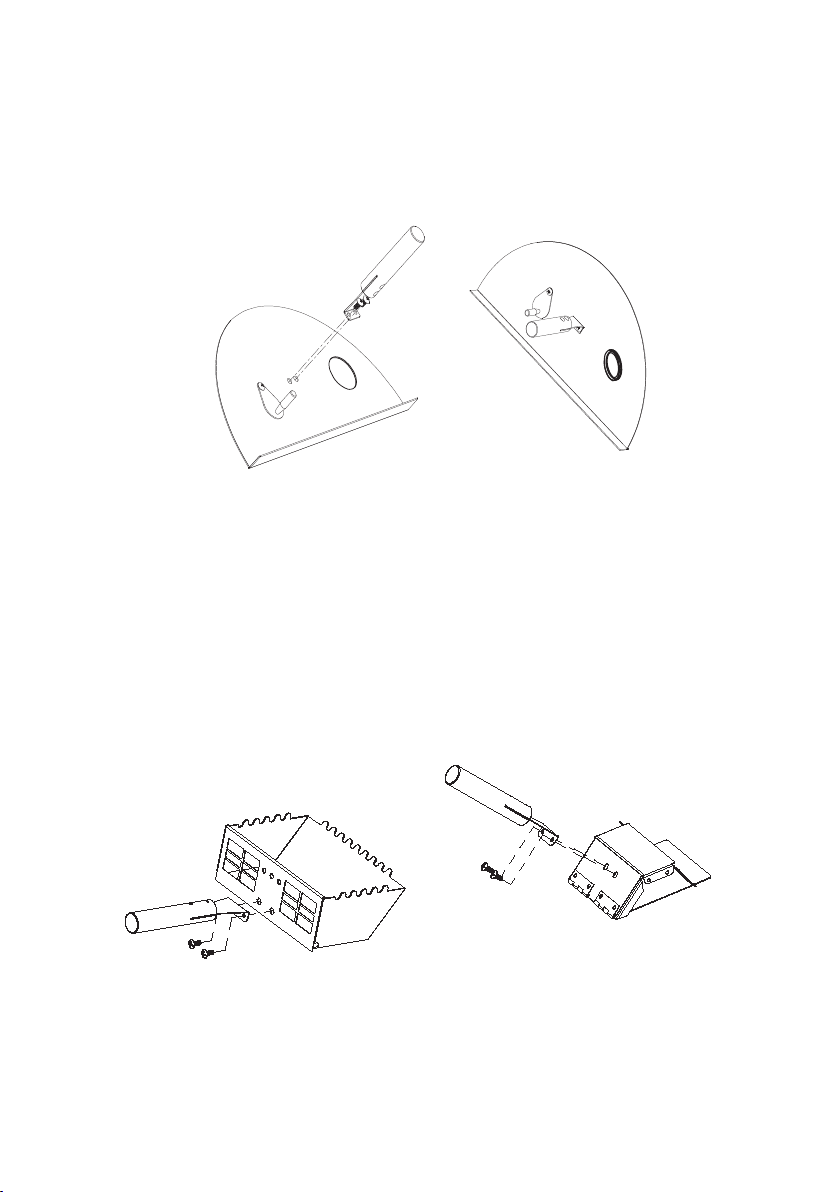

Step 1. Attach the handles to door, hopper and wood box.
A x 2
A x 2
A x 2
-3-

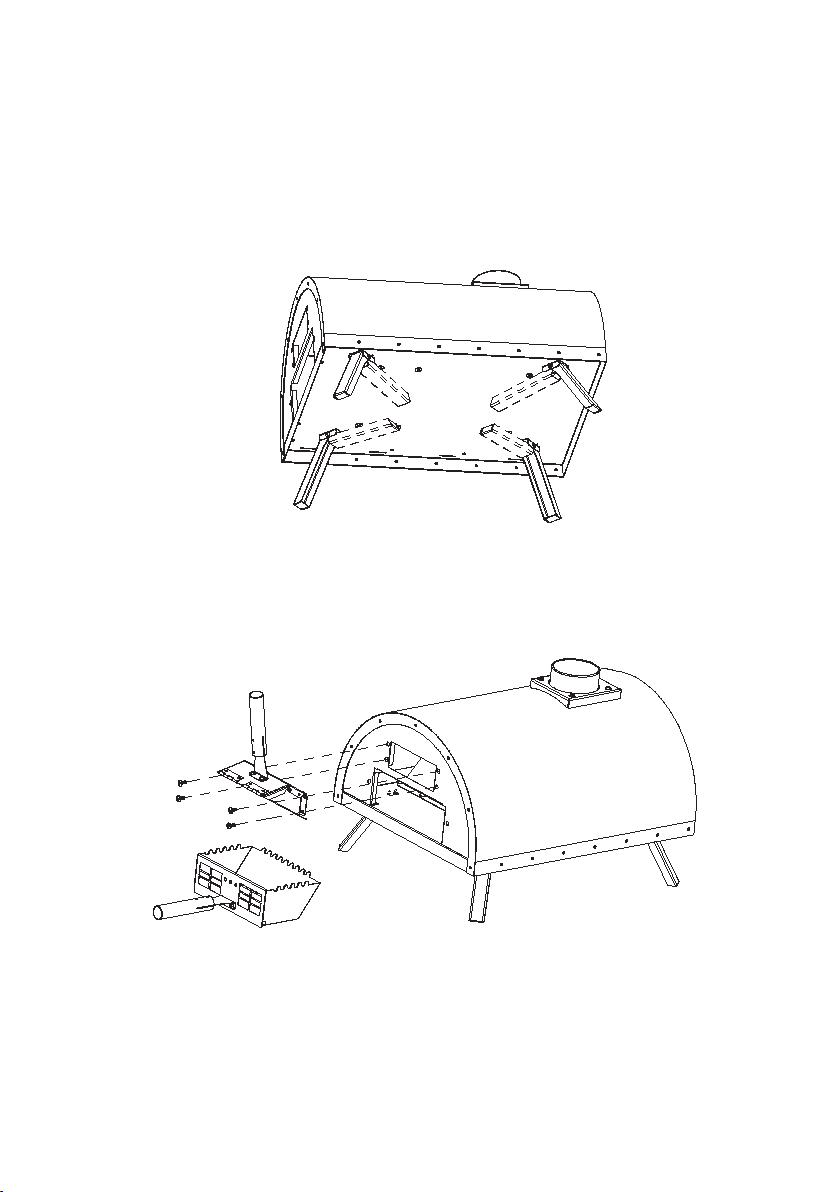

Step 2. Unfold the 4 legs at the bottom of the oven body,
Attach the hopper and wood box to the back of the body.
A x 4
-4-
Step 3. Attach the chimney cap onto the top of the chimney pipe.
Once attached, slide the chimney onto the oven.
A x 3
-5-
Step 4. Slide the oven stone into the body.
Assembling finished and now enjoy your time.
-6-
TABLE DES MATIÈRES
8
1
3
4
5
3
3
6
7
2
Ref Pièce Quantité Ref Pièce Quantité
1 Cheminée 1 6 Corps 1
2Couvercle 1 7 Carreau en
pierre
1
3 Poignée 3 8 Porte 1
4 Trémie 1 A Boulon M5 13+1(spare)
5Caisse à bois 1
FR
-7-
Étape 1. Fixez les poignées à la porte, à la trémie et à la
caisse en bois.
A x 2
A x 2
A x 2
-8-
A x 4
Étape 2. Dépliez les quatre pieds situés au bas du four. Fixez
la trémie et la caisse à bois à l'arrière du four.
-9-
A x 3
Étape 3. Placez le couvercle sur le haut du tuyau. Une fois
fixé, placez la cheminée sur le four.
-10-
