Otto WF307071AAA Manuel utilisateur
1
Legs
(R)
(R)

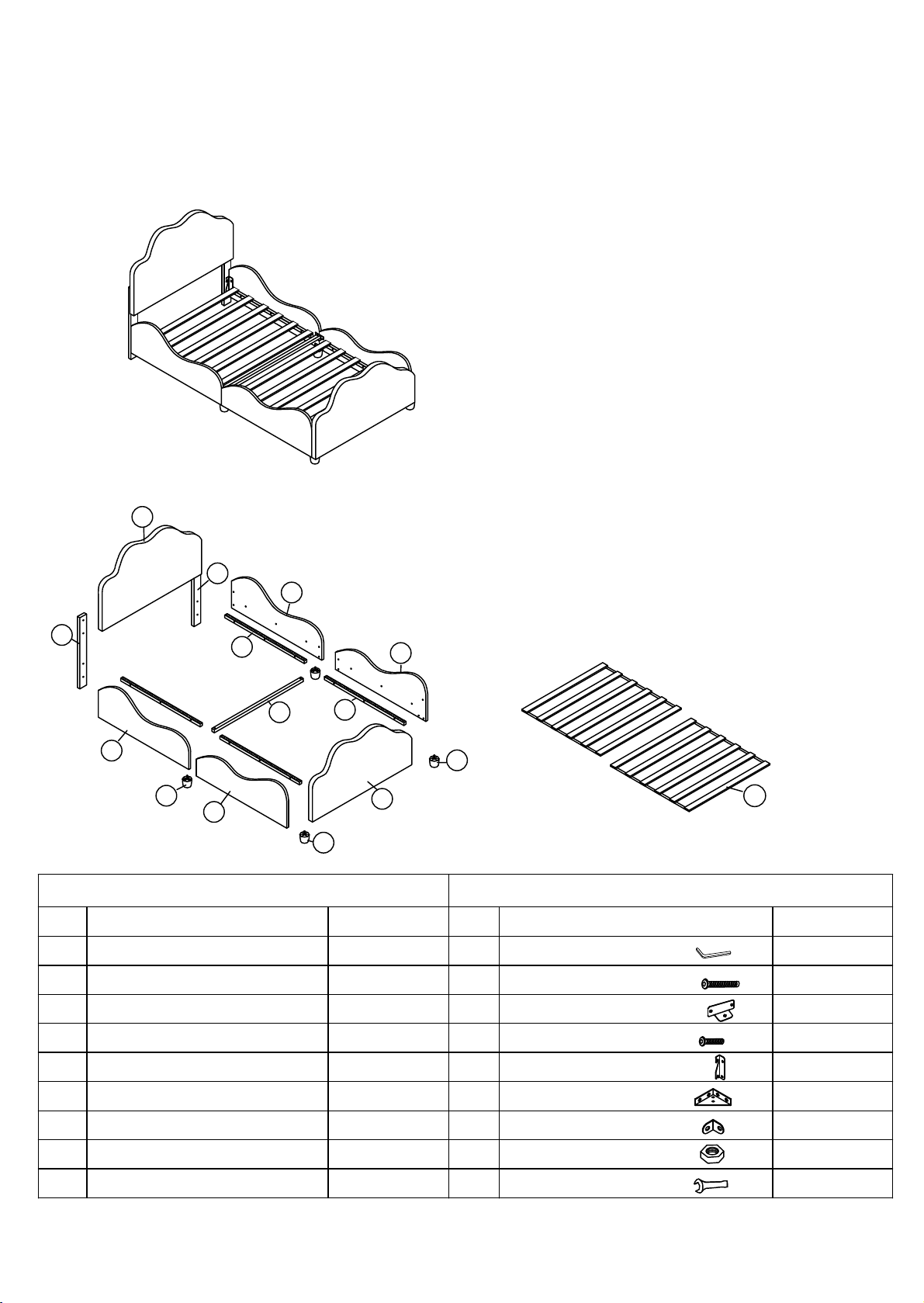

Parts List
NO ITEM QTY NO ITEM
Hardware List
TIPS
1. Please read the instructions fully before
assembly. These instructions include
important information which could ensure
correct assembly. We have been working on
providing high quality products for you.
However, in the rare instance that your
product is defective, missing parts or there
are some issues, please don't hesitate to
contact our customer service to submit parts
requirements, assembly suggestion, or
warranty claims, and we will give the best
solution as soon as possible. If necessary, we
need you to provide some more clear pictures
of the issue.
2. Insert the screws in holes and tighten the
screws, but not too tight, 70%~80% is ok,
finally tighten all the screws. If some issues
happened that some screws can not target to
the hole or some parts are difficult to install,
please adjust the tightness of the screws.
3. 2 people are recommended to finish
1
2
3
4
5
6
7
8
9
A
B
D
1
18
28
Allen Key
Bolts (M8x40mm)
Bolts (M8x18mm)
1
2
2
1
4
12
Head board
Head board legs
Siderails
Foot board
Side rails support bar
Slats
Siderails 2
1
Cross bar
QTY
ASSEMBLY INSTRUCTION
3
4
26
7
9
5
(L)
3
(L)
4
8
4
6
C4
2
2
2
2
1
Nuts
Spanner
Hinge
Leg fittings
E
F
G
H
I
Little "7" Connector
Metal Corner
2
WF307071AAA / WF307071AAH
8
8
Attention: Do not tighten the screws before completing the entire installation.If you have any difficulty
with the installation process, please feel free to contact us.

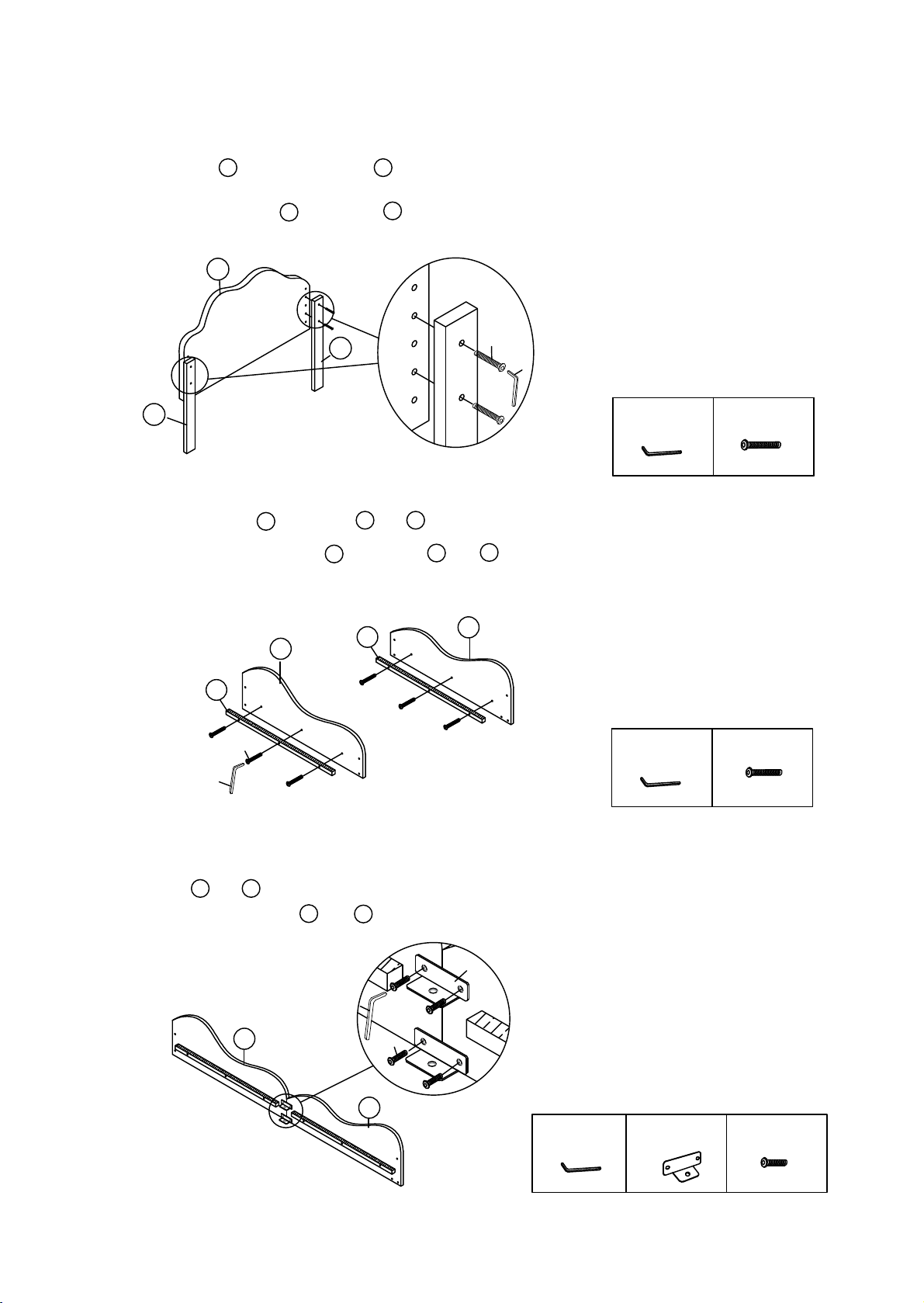

Step 1 x2
Fix the Headboard legs to the Headboard with Bolt B by using Allen key A. You can chose the holes a and c, b and
d,or c and e. 2 1
Step 2 x2
A Allen Key B Bolts x 4
M8X40mm
A Allen Key B Bolts x 12
M8X40mm
Connect Siderail support bar to Siderails and with Bolts B by using Allen key A.
3 4
6
Step 3 x2
A Allen Key
(Befestigen Sie die Kopfteilbeine am Kopfteil mit Bolzen B mit Inbusschlüssel A. Sie knnen die Lcher a und c , b und
d oder c und e whlen.) 21
(Schlieen Sie die Siderail -Support -Bar an Siderails und With Bolts B mit Allen Key A.an.)
64
3
C Leg fittings x4
A
B
1
2
2
B
A
3
4
6
6
D Bolts x 8
M8X18mm
D
A
C
3
4
a
b
c
d
e
Connect siderail and with Leg fittings C and Bolts D by using Allen key A.
3 4
（Verbinden Sie die Seitengitter und mit den Beinbeschlägen C und den Schrauben D mithilfe des
Inbusschlüssels A.)
34
D

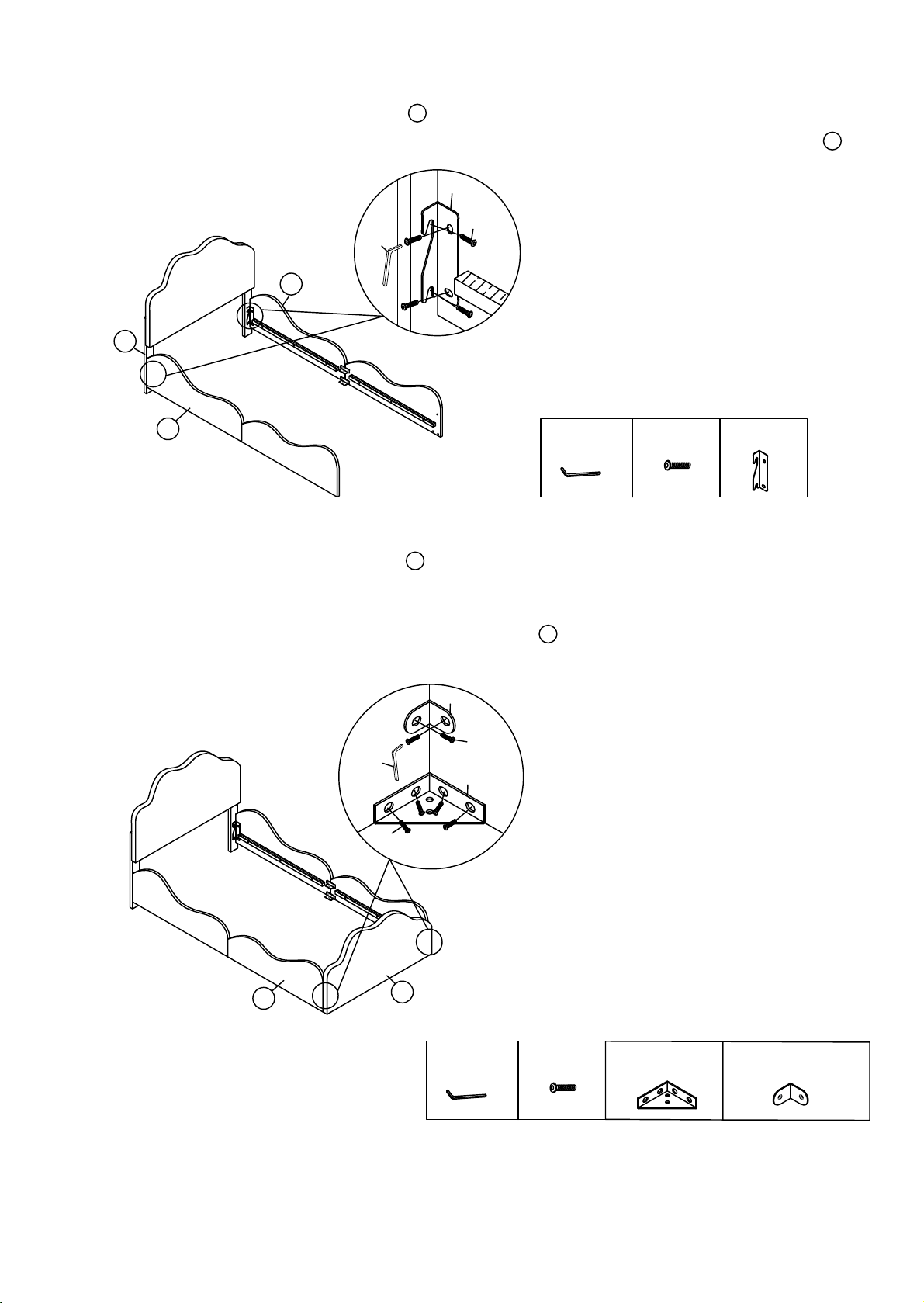

Step 4 x2
D Bolts x 8
M8X18mm
Allen Key E Hinge x 2
Fix the assembled siderail to the Headboard legs with Bolt D and Hinge E by using Allen key A.
2
E
A
2
3
Step 5 x2
G
F
A
D
D
D Bolts x 12
M8X18mm
Allen Key
Fix the assembled siderails to the footboard with Metal corner F,Little "7"Connector G and Bolts D by
using Allen key A. 5
45
G Little "7"Connectorx 2
F Metal Cornerx 2
(R)
3
(L)
(Befestigen Sie die zusammengebaute Seitenschiene mit Bolzen D und Scharnier E an den Kopfteilbeinen und
verwenden Sie dazu den Inbusschlüssel A. ) 2
(Befestigen Sie die zusammengebauten Seitengitter mit der Metallecke F, dem kleinen "7"-Verbindungsstück
G und den Schrauben D mit dem Inbusschlüssel A am Trittbrett .)
5
C
F
H
I

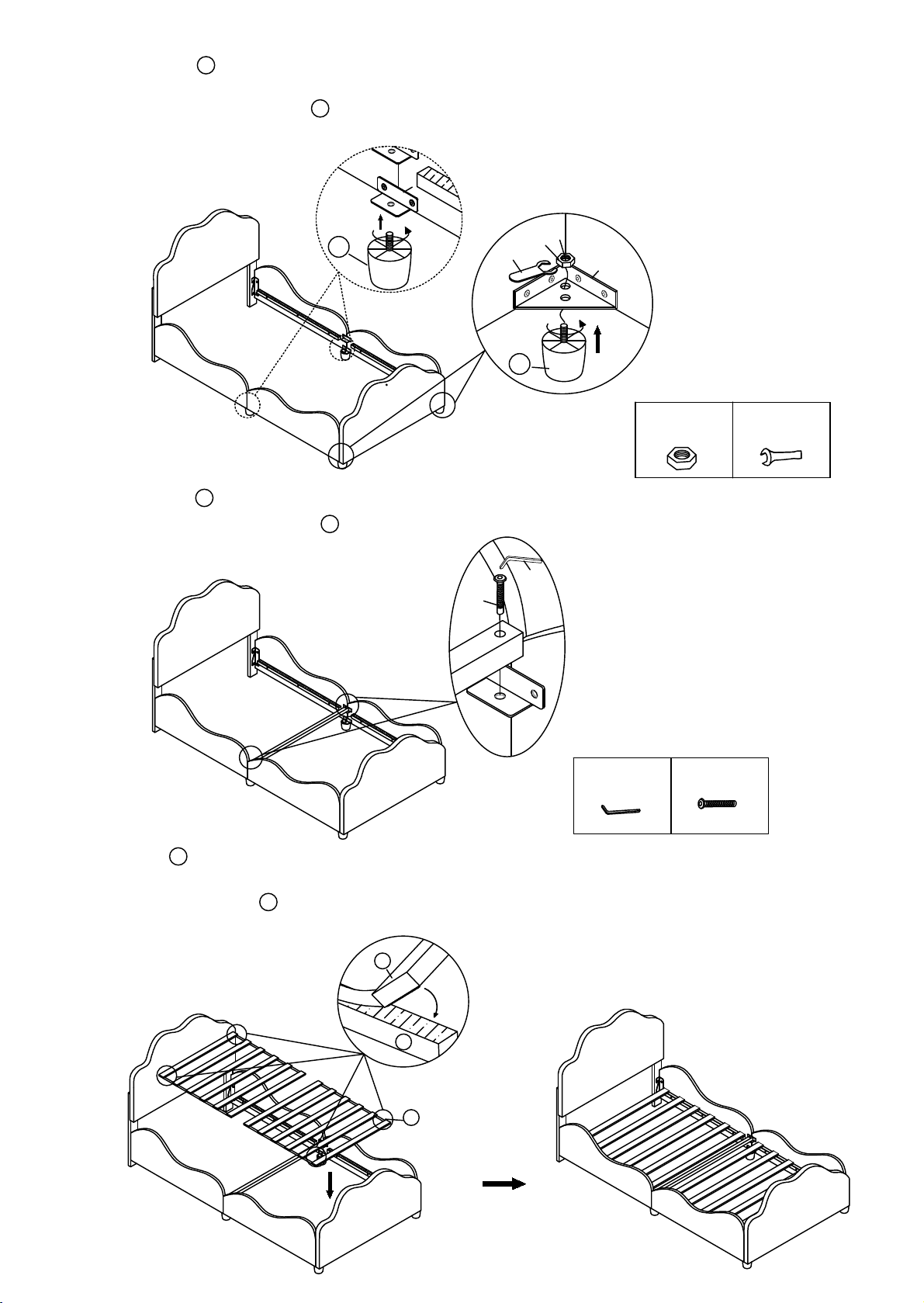

Fix the slats to the side support bar ,then assemble is finished,now please tighten all hardware and
enjoy the bed.
9
（Befestigen Sie die Latten an der seitlichen Stützstange, dann ist die Montage abgeschlossen, jetzt
ziehen Sie bitte alle Beschlge fest und genießen Sie das Bett.)
9
Step 6 x4
8
8
Step 7
B
A
Step 8
7
Fix the cross bar to the Leg fittings C with Bolts B by using Allen key A
A Allen Key B Bolts x 2
M8X40mm
9
6
9
H Nuts x2 I Spanner x1
Fix the two legs to the Leg fittings C ,fix another two legs to the Metalcorner F with Nuts H by using
Spanner I. 8
(Befestigen Sie die beiden Beine an den Beinbeschlägen C und befestigen Sie zwei weitere Beine mit den
Muttern H und dem Schraubenschlüssel I an der Metallecke F. )
8
(Befestigen Sie die Querstange mit den Schrauben B und dem Inbusschlüssel A an den
Beinbeschlägen C)
7
Ce manuel convient aux modèles suivants
1
Autres manuels Otto Mobilier d'intérieur
Otto

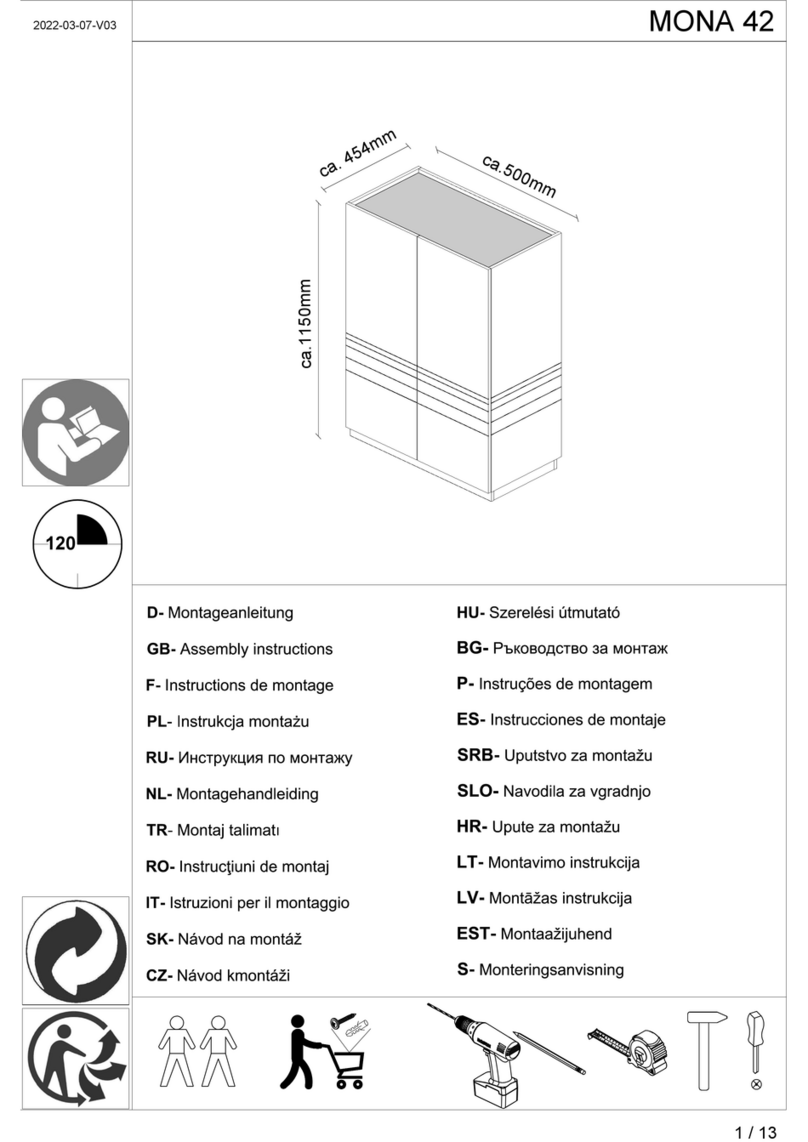

Otto MONA 42 Manuel utilisateur
Otto

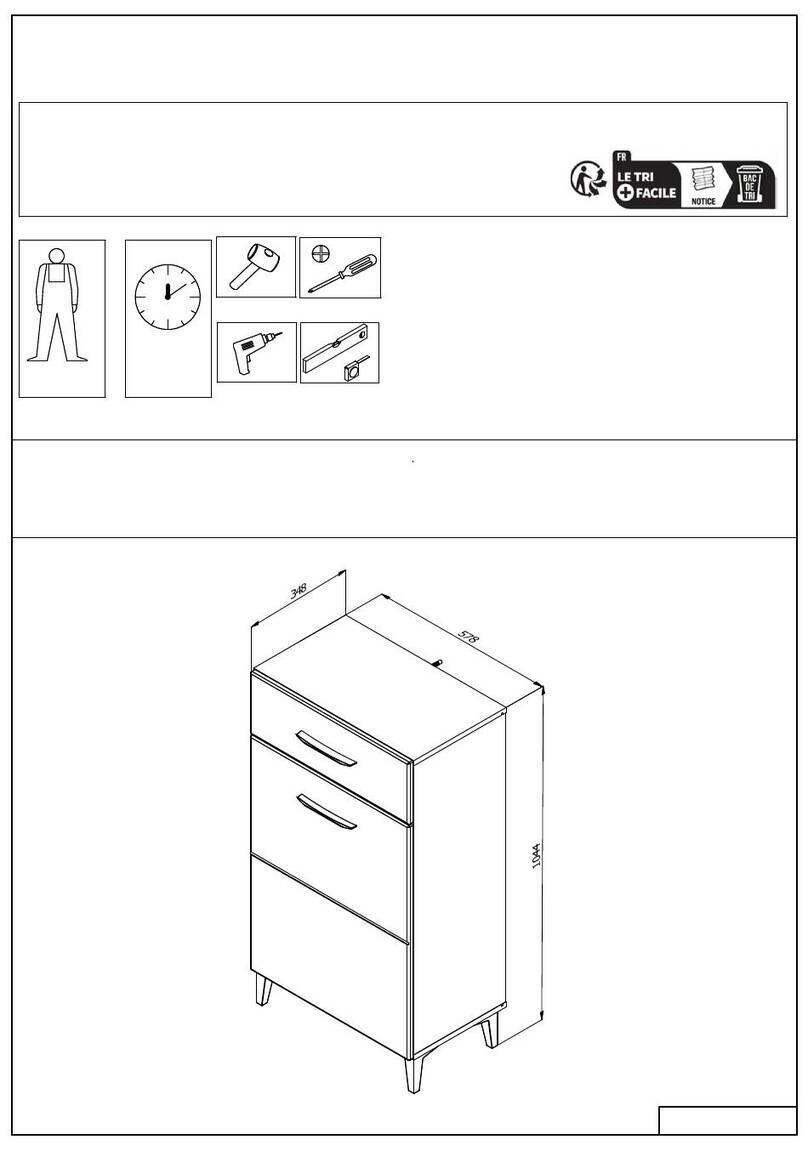

Otto COMO 1K1F Manuel utilisateur
Otto
Otto CORSICA UP 01292 Manuel utilisateur
Otto
Otto Alamo Guide d'installation
Otto
Otto 54673509 Manuel utilisateur
Otto
Otto Melinda EB SH55 OHNE Manuel utilisateur
Otto
Otto CAMBRIDGE 22 Manuel utilisateur
Otto
Otto 71013649 Manuel utilisateur
Otto
Otto STOCKHOLM 8 CUBE Series Manuel utilisateur
Otto
Otto Komfort C 0780-UG C P3 Manuel utilisateur
Otto

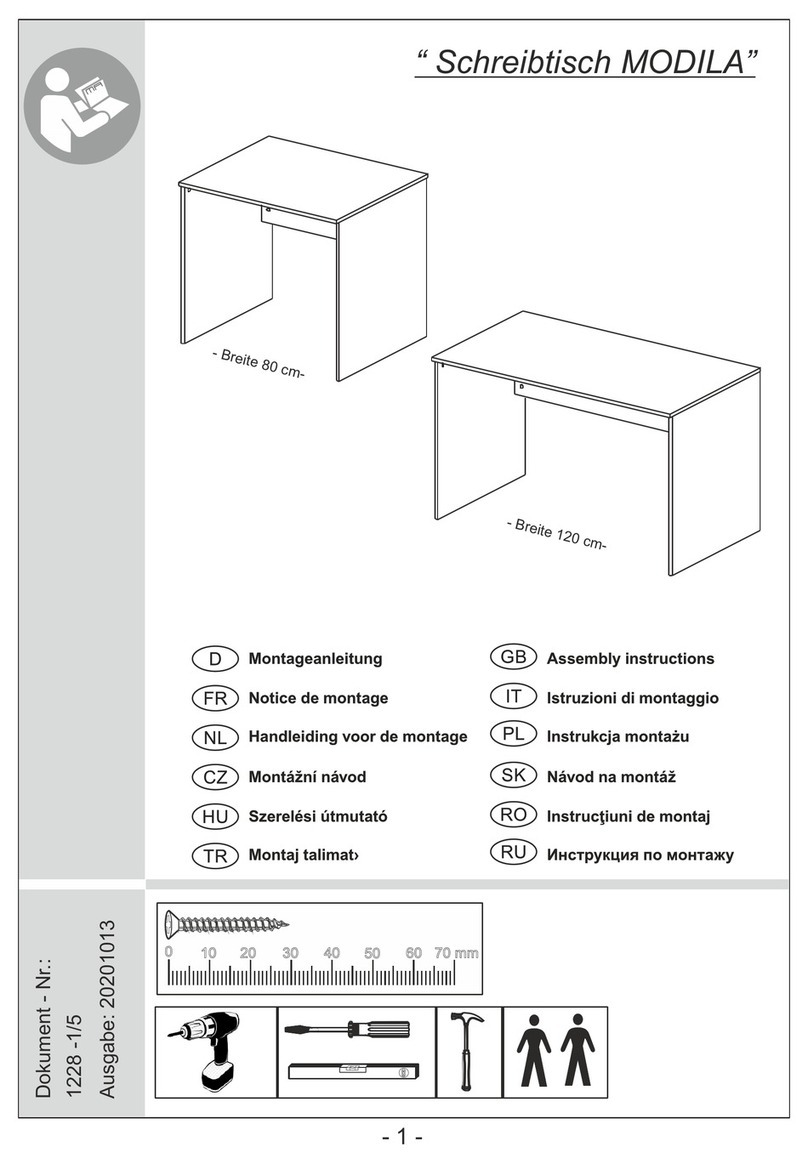

Otto MODILA Manuel utilisateur
