Orion XTX64 Manuel utilisateur

MODEL

OWNER’S MANUAL

XTX64

XTX68

XTX84

XTX88

XTX104

XTX108

High Efficiency Midrange Speaker

Data Measured: Dec 15, 2012 Sat 3:41 pm

Person:

Company: Project:

File: XTX64-2012.12.15.lib Feb 23, 2013

Sat 9:42 am

4.5.0.351

Ѡ᳜-12-2005

Notes Map

1: XTX64-SPL-2012.12.15 1#

20 Hz 50 100 200 500 1K 2K 5K 10K 20K

dBSPL

100

105 SPL vs Freq

Data Measured: Dec 15, 2012 Sat 4:04 pm

Person:

Company: Project:

File: XTX84-2012.12.15.lib Feb 23, 2013

Sat 9:43 am

4.5.0.351

Ѡ᳜-12-2005

Notes Map

5: XTX84-SPL-2012.12.15 3#

20 Hz 50 100 200 500 1K 2K 5K 10K 20K

dBSPL

100

105 SPL vs Freq

Data Measured: Dec 15, 2012 Sat 4:24 pm

Person:

Company: Project:

File: XTX104-2012.12.15.lib Feb 23, 2013

Sat 9:43 am

4.5.0.351

Ѡ᳜-12-2005

Notes Map

9: XTX104-SPL-2012.12.15 5#

20 Hz 50 100 200 500 1K 2K 5K 10K 20K

dBSPL

100

105 SPL vs Freq

XTX Thin Features

Steel Basket

High Strength Paper Cone

Cloth edge

Cooper on Kapton Former XTX

Poly Cotton Spider

Specifications XTX64 XTX68 XTX84 XTX88 XTX104 XTX108

500

1000

Nom Impedance(Ohm) 4

Voice Coil 1.5

Magnet Structure 20 Oz

Fs(Hz) 140

Qms 5.477

Qes 0.777

Qts 0.68

SPL(dB) 97.3

Overall Depth L1 84

Mounting Depth L1 75.2

Overall Diameter L2 174

Mounting Diameter L2 144

140

5.477

0.777

0.68

75.2

174

144

500

1000

1.5

20 Oz

97.4

600

1200

2.0

44 Oz

150

4.52

0.54

0.48

98.1

100.5

209

178

44 Oz

150

4.52

0.54

0.48

98.2

100.5

209

178

600

1200

2.0

800

1600

3.0

60 Oz

100

7.11

0.43

0.4

99.6

120

107

260

229

60 Oz

100

7.11

0.43

0.4

120

107

260

229

800

250 250 300 300 400 400

1600

3.0

99.5

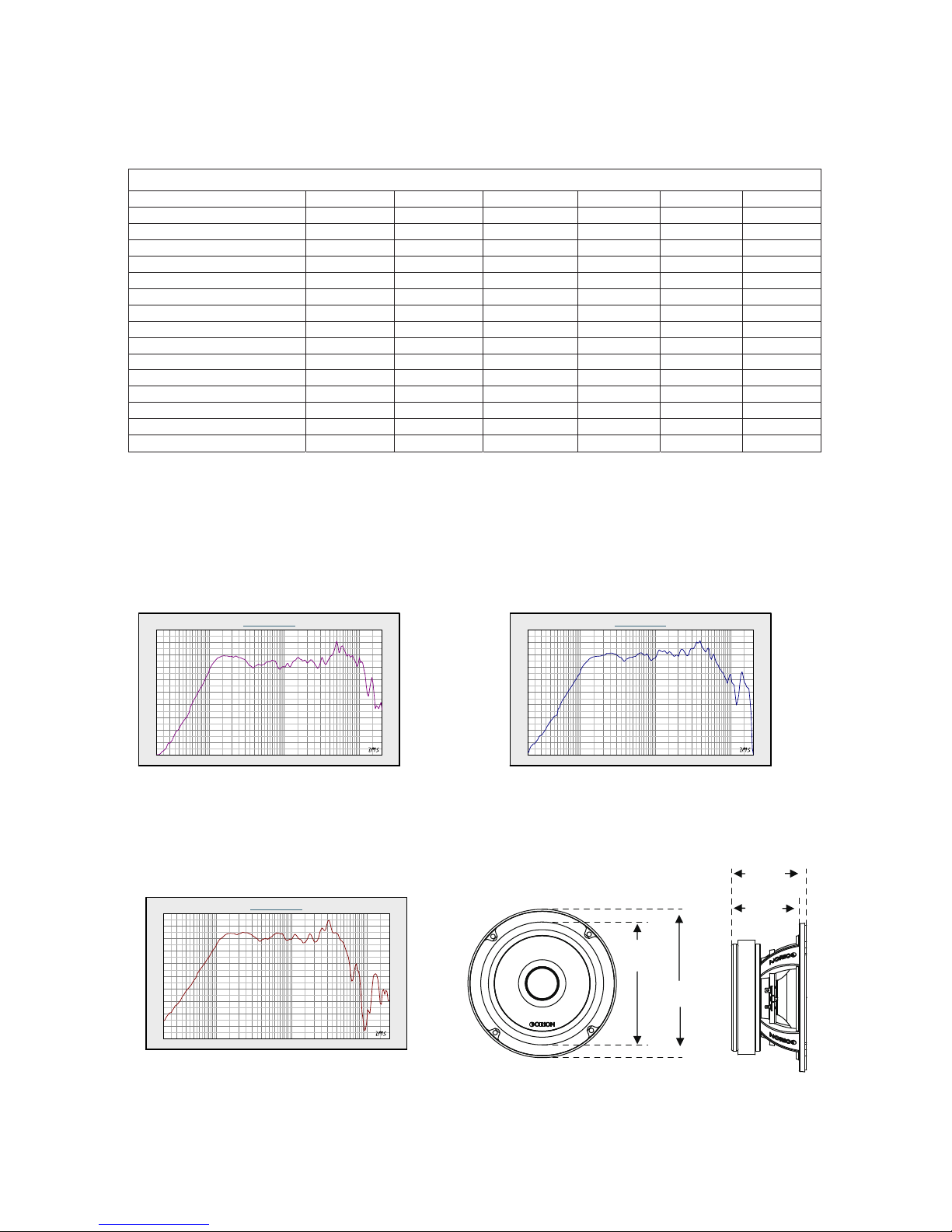

RESPONSE AND IMPEDANCE CURVES, 1W/1M

Mounting

Diameter L2

Overall

Diameter L2

Overall

Depth L1

Mounting

Depth L1

XTX64/XTX68 XTX84/XTX88

XTX104/XTX108

RMS Power Watts

Nominal Power Watts

MAX Music Power Watts

SPEAKER PARAMETER

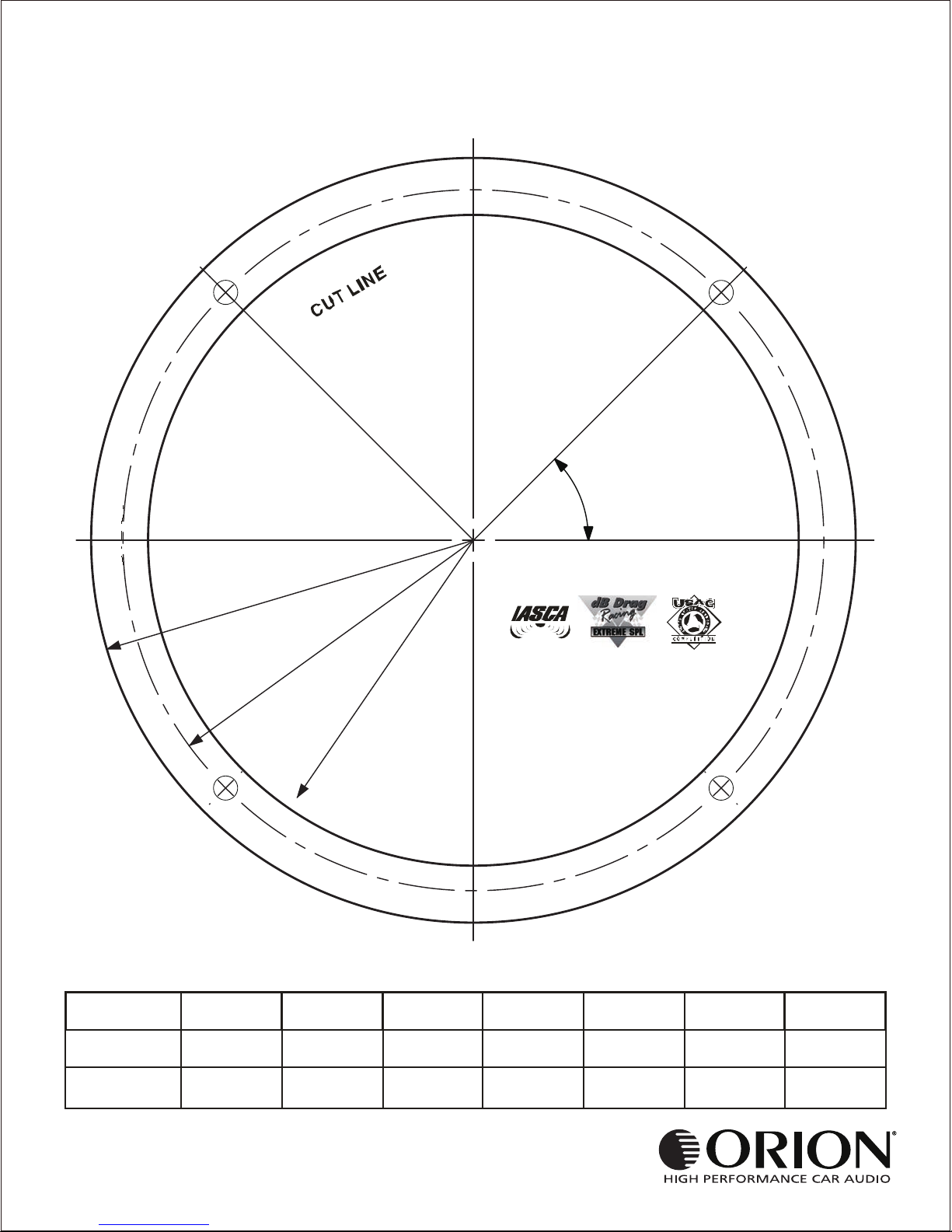

TEMPLATE FOR XTX64 / XTX68

MODEL

XTX64

FO(Hz) Qms Qes Qts Vas(Liter) SPL(dB) Max Music

Power(W)

5.477 0.777 0.68 1000

XTX68

140 3.7 97.3

5.477 0.777 0.68 1000140 3.7 97.4

45º

148mm(5.82”)

159.5mm(6.28”)

174mm(6.85”)

TEMPLATE FOR XTX84/ XTX88

SPEAKER PARAMETER

MODEL

XTX84

FO(Hz) Qms Qes Qts Vas(Liter) SPL(dB) Power(W)

4.52 0.54 0.48 1200

XTX88

150 3.9 98.1

4.52 0.54 0.48 1200150 3.9 98.2

182.6mm(7.2”)

198mm(7.8”)

209mm(8.22”)

45º

TEMPLATE FOR XTX104 / XTX108

SPEAKER PARAMETER

MODEL

XTX104

FO(Hz) Qms Qes Qts Vas(Liter) SPL(dB) Power(W)

7.11 0.43 0.4 1600

XTX108

100 16.8 99.6

7.11 0.43 0.4 1600100 99.5

16.8

45º

260mm(10.23”)

247mm(9.72”)

234mm(9.2”)

Orion Car Audio Speaker System
