OPUS Easy 120 • User guide GB

OPUS Easy 120

User guide

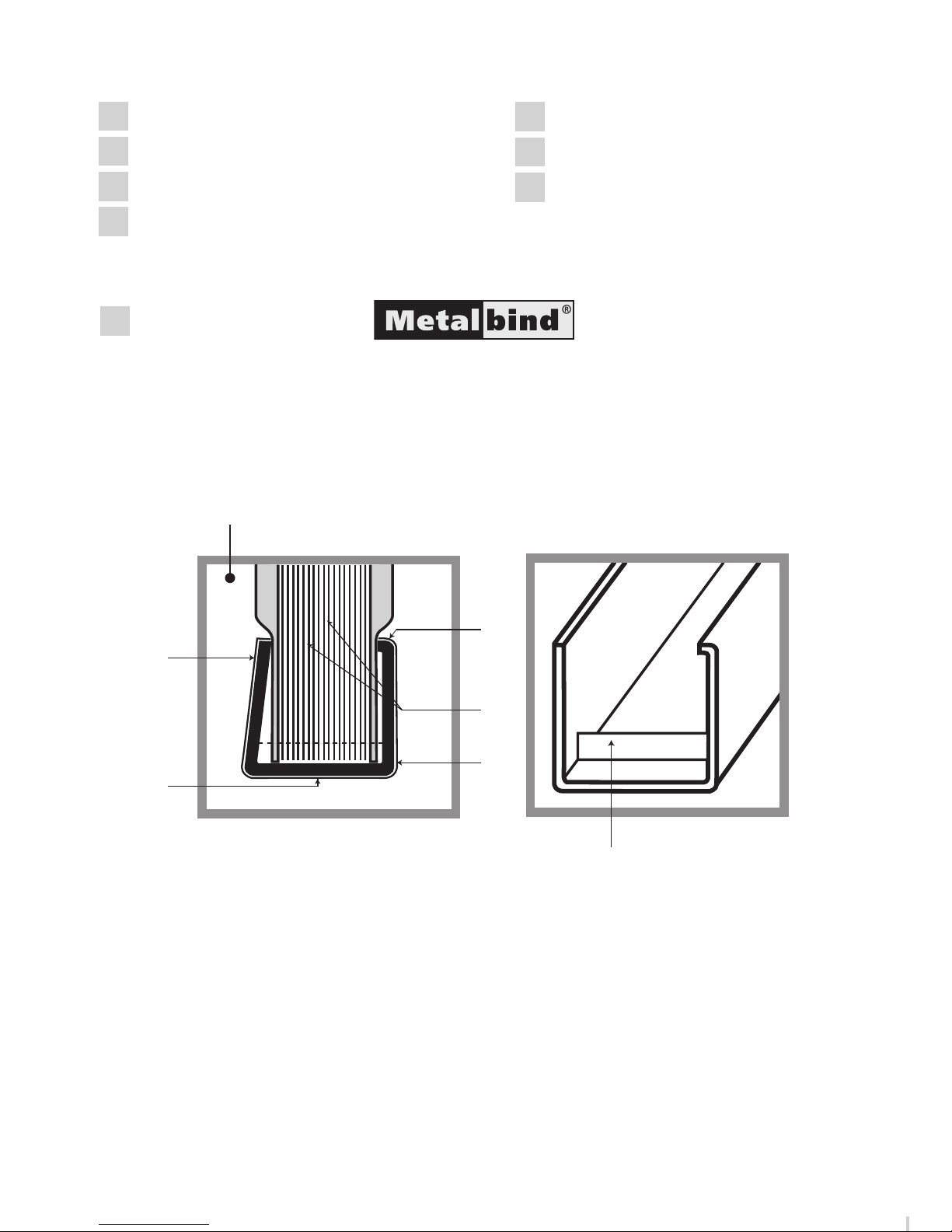

1 - The back wall of the channel is bent in to clamp covers and pages

2 - Special covering for hot print stamping

3 - Shaped front edge to keep a perfected ﬂat face to the front of the presentations

4 - The internal pages are protected against damage by the covers from the channel

5 - The front face of the channel is never misshaped always ﬂat

6 - The special protrusions (on selected channels) at each end help to centre covers and papers of the

presentation document and stop them moving sideways in the channel

METALBIND SYSTEM

OPUS EASY 120 was designed for binding documents and covers using the

METALBIND SYSTEM of covers and channels. The pages of the presentation

document are placed between covers and than put into the METALBIND channel

and clamped together from the outside.

Contents:

1 METALBIND SYSTEM

 DESCRIPTION

 HEALTH & SAFETY

 ASSEMBLEING AND PREPARATION

TO WORK

 BINDING WITH METALBIND

 CBIND SYSTEM

 TECHNICAL DATA

MINI

Metalbind

OPUS Easy 120 • User guide GB

DESCRIPTION2

• Before operating the equipment read the Health & Safety precautions, manufacturers

recommendations and the operation/user manual

• The operation/user manual should be easily available at any time for the operator

• The equipment must be kept away and out of reach of children

• Equipment must be protected against dust and damp and should be positioned on a strong and sturdy

ﬂat surface

• While binding, do not put ngers into the binding slot

• Be careful when moving the equipment it is very heavy

• The machine must not be used for any other purposes other than those indicated in the operating/

user manual

• It is necessary to check and supervise if the equipment is being used and operated correctly, before

reporting any malfunctions or problems to the service department or dealer

• Equipment must not be located outside or operated in temperatures under 8˚C / 46.4˚F and must be

operated in accordance with the general Health & Safety rules failure to do so could cancel

the guarantee

• Repairs must be carried out by authorized sta, during the guarantee period, failure to do so could

cancel the guarantee.

• Always leave the arm (1) in the open position

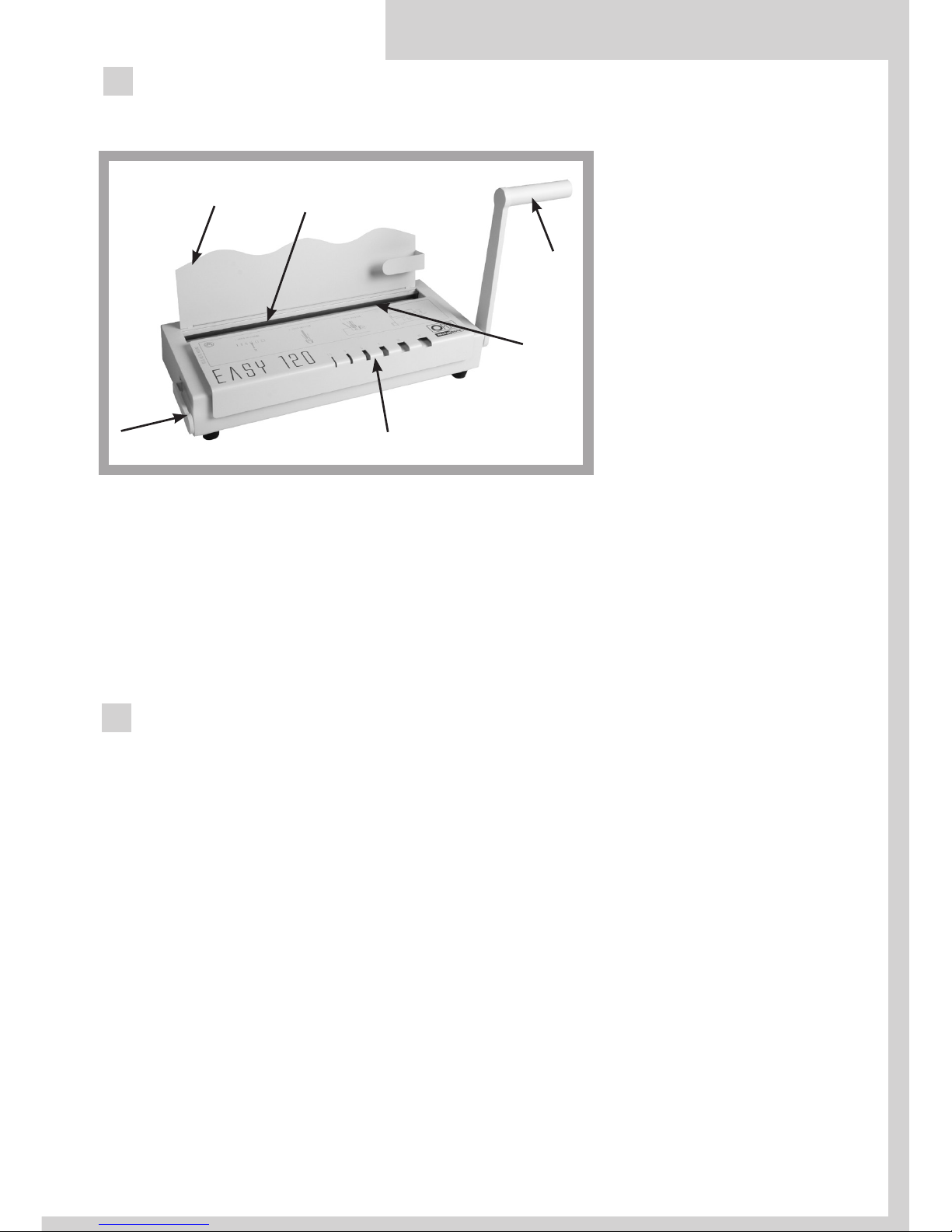

1 - Handle

2 - Clamp lever

3 - Binding slot

4 - Channel size selector graph with indentions

5 – Binding bar and jaw

6 - Extended back support

HEALTH & SAFETY

NOTE:

The binding bar is xed to the binding jaw by a magnet. When binding the binding bar

tilts forward slightly and drops back. Should the binding bar come out, by accident,

to replace it ensure that the notches on the binding bar t on the 2 square pins at each

end of the binding jaw.

ASSEMBLEING AND PREPARATION TO WORK

No tools are required to assemble. After taking the device out of the packing box, start

assembling the equipment. Screw the handle to the arm(1). Install extended back support

(6) on the top at the back with the thumb screw supplied. The equipment is now ready for

work.

1. Use the channel selecting graph with indentions (4) or chats below to choose the channel

size.

H = hard cover. p = pages. T = transparent cover. S = soft cover. O = no cover.

Example: H/p/H =(H) hard cover/ (p)pages / (H) hard cover

Channel size H/p/H H/p/T S/p/S O/p/O

1,5 - - 1 - 15 1 - 15

3 - - 16 - 32 15 - 30

518 - 31 18 - 33 33 - 45 18 - 38

7 32 - 60 34 - 63 46 - 62 39 - 67

10 61 - 89 64 - 92 63 - 94 68 - 97

13 90 - 120 93 - 120 95 - 120 98 - 120

BINDING WITH METALBIND

2. Pull the bind handle up (1) to the open position, vertical.

3. Move the clamp lever (2) completely out to the left.

4. Prepare the documentation for binding:

A Method:

• Take the pile of documents insure they are even, put them between the covers, check

the pages are cantered between the edges of covers.

• Now take the documents and covers and push carefully into the channel, start with one

end.

• Put the channel (7) with documents start with one end at an angle, into the binding

slot as shown bellow. Ensure that all sizes of channels are in the centre of the binding

slot.

• Slid the clamp lever in (2) to the right until you can feel resistant’s on the lever.

OPUS Easy 120 • User guide GB

5. Push the handle (1) down.

6. Now pull up the bind handle (1) to the open

position, vertical and slide the clamp lever (2) to the

right in the same time.

7. Repeat points 5 and 6 until the document is bound,

(2-3 times)

8. You may remove bound document.

The device OPUS Easy 120 allowed you to bind the C-BIND system as well.

1. Use channel width selecting graph with indentions (4) or chat below to choose size of

channel.

The bound documentation must have a thickness of at least 1.8 mm (without cover).

If the documentation is thinner, you must use a lling strips (e.g. O.Filling Sticky

available at OPUS), to increase the thickness of bound documents.

When using the C-binding system, remember to rotate the covers 180o 2 or 4 times.

Channel size Number of sheets

AA soft cover 15-40

hard cover 20-40

A41-90

B91-120

SYSTEM C-BIND

MINI

back cover

B Method:

• Put the channel (7) into the binding slot in the centre.

• Slid the clamp lever (2) in to the right until you can feel resistant’s on the lever.

• Take the pile of documents insure they are even, put them between the covers, check

the pages are cantered between the edges of covers.

• Now take the documents and covers and push carefully into the channel in the binding

slot, start with one end at an angle.

NOTE!

Make sure the back cover is facing you. Ensure you have the right channels for the

cover. If the channels have parturitions, ensure covers are between them.

TECHNICAL DATA

• Binding capacity ................................................................................120 sheets*

• Net weight .............................................................................................8.7 kg

• Gross weight ...........................................................................................9.5kg

• Dimensions (H x W x D) ............................................................147 x 458 x 234 mm

* Tested on 80 g/m2paper

06.09.2017 Opus sp. z o.o.

OPUS Easy 120 • Instrukcja obsługi PL

OPUS Easy 120

Instrukcja obsługi

1 - tylna ściana kanału jest pochylona aby przytrzymywać okładki i kartki dokumentacji

2 - kanał jest wykończony elegancką okleiną

3 - specjalny kształt kanału zapewnia perfekcyjny wygląd dokumentacji

4 - strony nie ulegają uszkodzeniu

5 - przednia ściana nie ulega deformacji

6 - ogranicznik kanału - specjalne ograniczniki ułatwiające dokładne wycentrowanie dokumentów

wraz z okładkami, jak również uniemożliwiające przemieszczanie się stron dokumentacji

wzdłuż kanału

SYSTEM METALBIND

Urządzenie bindujące OPUS EASY 120 jest przeznaczone do oprawiania doku-

mentacji (bindowania) przy użyciu okładek i kanałów wykonanych w systemie

Metalbind. Bindowanie polega na zaciskaniu pliku kartek wraz z okładkami od

zewnątrz przez metalowy kanał.

SPIS TREŚCI:

1 System METALBIND

2 Opis urządzenia

3 Zasady bezpieczeństwa

4 Przygotowanie

urządzenia do pracy

5 Bindowanie METALBIND

6 System C-BIND

7 Dane techniczne

MINI

Metalbind

Okładki oraz kartki są przytrzymywane przez kanał, co czyni METALBIND

najtrwalszym systemem bindowania.

OPUS Easy 120 • Instrukcja obsługi PL

OPIS URZĄDZENIA2

• przed rozpoczęciem pracy z urządzeniem należy zapoznać się z zasadami bezpieczeństwa, zaleceniami

producenta i instrukcją obsługi

• instrukcję tę należy zachować i korzystać z niej w przypadku jakichkolwiek wątpliwości dotyczących

obsługi urządzenia

• urządzenie należy chronić przed wilgocią i kurzem

• urządzenie należy trzymać poza zasięgiem dzieci

• urządzenie należy ustawić na stabilnej powierzchni o odpowiedniej wytrzymałości

• w trakcie zaciskania nie wkładać rąk do szczeliny bindującej!

• zachować ostrożność przy przenoszeniu urządzenia.

• nie wolno używać urządzenia do innych celów niż określone w instrukcji obsługi

• należy kontrolować sprawność urządzenia.

• w przypadku zauważenia jakichkolwiek nieprawidłowości w pracy, należy skontaktować się z serwisem

• urządzenie jest przeznaczone wyłącznie do pracy w pomieszczeniach zamkniętych

• urządzenie należy obsługiwać zawsze zgodnie z ogólnymi zasadami BHP

• wszelkich napraw urządzenia może dokonywać jedynie osoba uprawniona.

• nie pozostawiaj ramienia (1) w pozycji dolnej (opuszczonej), gdyż ramię pod obciążeniem może

samoistnie odskoczyć.

1 - ramię urządzenia

2 - uchwyt regulujący

rozwarcie szczęki

3 - szczelina bindująca

4 - przyrząd doboru

rozmiaru kanału/okładki

5 - listwa bindująca

6 - pałąk z ogranicznikiem

bocznym

ZASADY BEZPIECZEŃSTWA

Uwaga!

Listwa bindująca mocowana jest na szczęce bindującej za pomocą magnesu. Podczas

bindowania listwa ulega przechyleniu dostosowując się do kanału. W przypadku

odczepienia się listwy w trakcie użytkowania należy ją umieścić z powrotem na

szczęce bindującej zwracając uwagę aby wycięcia w listwie dopasować do wypustek

w szczęce bindującej.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

• Montaż urządzenia nie wymaga narzędzi.

• Po wyjęciu urządzenia z opakowania przykręć rączkę do ramienia urządzenia.

• Zainstaluj pałąk (6) na urządzeniu i przykręć go za pomocą dołączonej śruby.

• Urządzenie jest gotowe do pracy.

1. Przy pomocy przyrządu lub poniższej tabeli dobierz rozmiar kanału.

T/k/T – okładka twarda/plik kartek/okładka twarda

T/k/P – okładka twarda/plik kartek/okładka przezroczysta

M/k/M – okładka miękka/plik kartek/okładka miękka

B/k/B – plik kartek zbindowany jedynie za pomocą kanału

Rozmiar kanału T/k/T T/k/P M/k/M B/k/B

1,5 - - 1 - 15 1 - 15

3 - - 16 - 32 15 - 30

518 - 31 18 - 33 33 - 45 18 - 38

7 32 - 60 34 - 63 46 - 62 39 - 67

10 61 - 89 64 - 92 63 - 94 68 - 97

13 90 - 120 93 - 120 95 - 120 98 - 120

BINDOWANIE METALBIND

2.Podnieś ramię urządzenia (1) maksymalnie do góry.

3.Przesuń uchwyt regulujący rozwarcie szczek (2) maksymalnie w lewo.

4. Przygotuj dokumentację, którą chcesz oprawić:

SPOSÓB A:

• Wyrównany plik kartek włóż pomiędzy okładki i zwróć uwagę, aby kartki były wycentro-

wane względem brzegów okładek.

• Tak przygotowane pliki kartek wraz z okładkami włóż do kanału (7)

• Włóż kanał (7) wraz z dokumentacją pod kątem (przytrzymując jedną ręką kanał) do

szczeliny bindującej wg. załączonych rysunków.

• Uchwyt regulujący rozwarcie szczek (2) przesuń w prawo aż poczujesz opór.
