Omron E6A2-C Manuel utilisateur

E-3E6A2-C

E6A2-C

Incremental Rotary Encoder OD 25 dia.

E6A2-C

Compact with an External

Diameter of 25 mm

• Meets positioning requirements. It is a lineup type

with a starting point output (phase Z).

• Ensures maximum measurement precision.

• An additional series of models with 25 dia. ensuring

a resolution of 500 P/R.

•●Shock resistance strengthened by metal disk.

(600 P/R max.) Patent

Ordering Information

Sensors

Note: For order placement add the resolution (pulses per revolution) between the part number. For example, E6A2-CS3E 60 P/R.

Accessories (Order Separately) Dimensions (Unit: mm)

Output phase Power supply voltage Output form Resolution (pulse/rotation) Model

5 to 12 VDC

NPN voltage output 10, 60, 100, 200, 300, 360 E6A2-CS3E

500

NPN open collector

10, 60, 100, 200, 300, 360 E6A2-CS3C

500

12 to 24VDC 10, 60, 100, 200, 300, 360 E6A2-CS5C

500

A, B

5 to 12 VDC

NPN voltage output 100, 200, 360 E6A2-CW3E

500

NPN open collector

100, 200, 360 E6A2-CW3C

500

12 to 24VDC 100, 200, 360 E6A2-CW5C

500

A, B, Z

5 to 12 VDC

NPN voltage output 100, 200, 360 E6A2-CWZ3E

500

NPN open collector

100, 200, 360 E6A2-CWZ3C

500

12 to 24VDC 100, 200, 360 E6A2-CWZ5C

500

Item Model Remarks

Coupling E69-C04B

Supplied with the product.

Servo Mounting

Bracket E69-1 Provided with the E6A2-CWZ#

E6A2

±0.2

25 dia.

(see note)

Note:

Vinyl-insulated round cable of 4 dia. 5 cores conductor cross-sectional

area: 0.15mm

; insulation diameter: 0.9mm Standard length: 500mm

22 dia.

Two, M3 holes Depth: 4

4 dia.

12 dia.

10 292 5.5

(46.5)

81.5 1.5

3.6

F502-EN2-04.book Seite 3 Dienstag, 26. Juli 2005 5:48 17

E-4 Rotary Encoders

In the interest of product improvement, specifications are subject to change without notice.

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.

Cat. No. Q018-E2-03-X

F502-EN2-04.book Seite 4 Dienstag, 26. Juli 2005 5:48 17

Ce manuel convient aux modèles suivants

Autres manuels Omron Convertisseur de média

Omron

Omron E6B2-C Manuel utilisateur

Omron

Omron E6F-C Manuel utilisateur

Omron

Omron K3FP Series Manuel utilisateur

Omron

Omron DC E30 Manuel utilisateur

Omron

Omron Pohl E6C2-CWZ5B Manuel utilisateur

Omron

Omron E6C2-C Manuel utilisateur

Omron

Omron E6H-C Manuel utilisateur

Omron

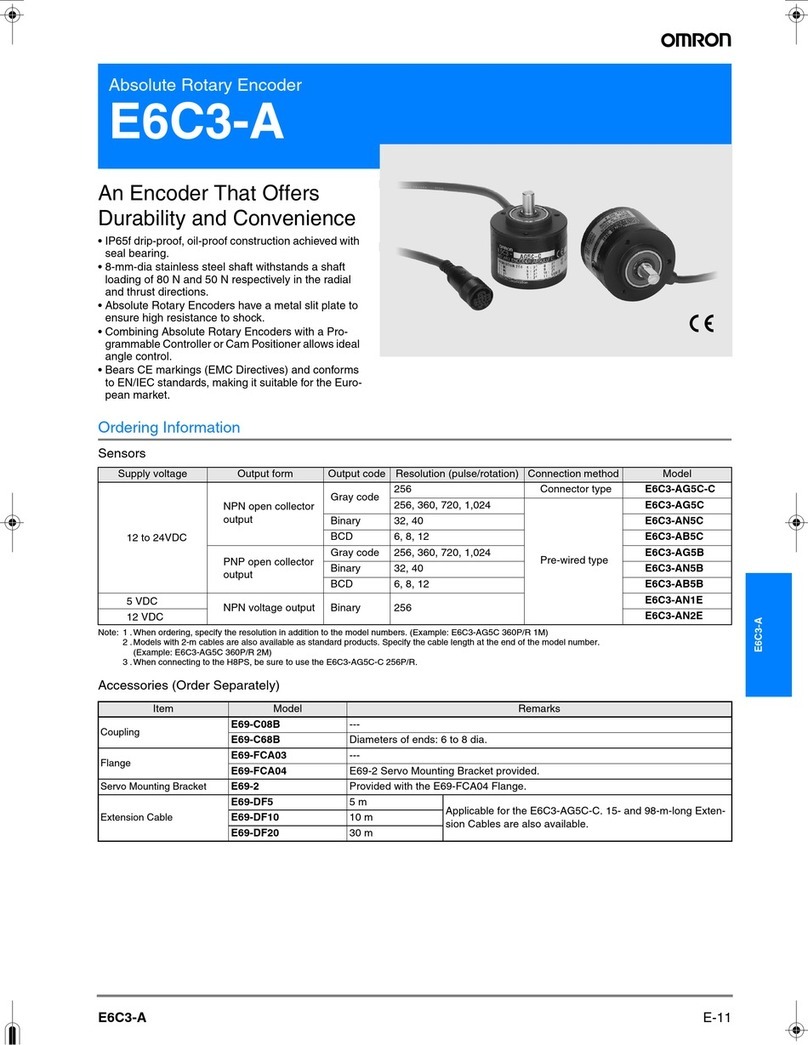

Omron E6C3-A Manuel utilisateur
