Omron F3C Series Manuel utilisateur

175

Egenskaper

- Monteras mellan rullarna på rulltransportör

- Lasersensor med bakgrundsbortbländning för exakt

positionering och materialdetektering.

- akgrundspåverkan undertrycks av ett noggrannt

optoelektronisk system

- Färdiga anslutningar för seriekoppling och

magnetventilstyrning

- Upptill 30st kan seriekopplas, för kövaktfunktion

Information om laserskyddsklass, se sida 14.

IP54

Applikationsexempel

Direktreflex fotocell

F3C-AA42-1

Denna fotocell monteras mellan rullarna och

registrerar alla paket godtyckligt placerad på

banan.

Fotocell F3C-_

Direktreflex fotocell

F3C–_

0 75 cm

Laser:

Direktreflex fotocell

F3C–_ med bakgrunds–

bortbländning

15 70 cm

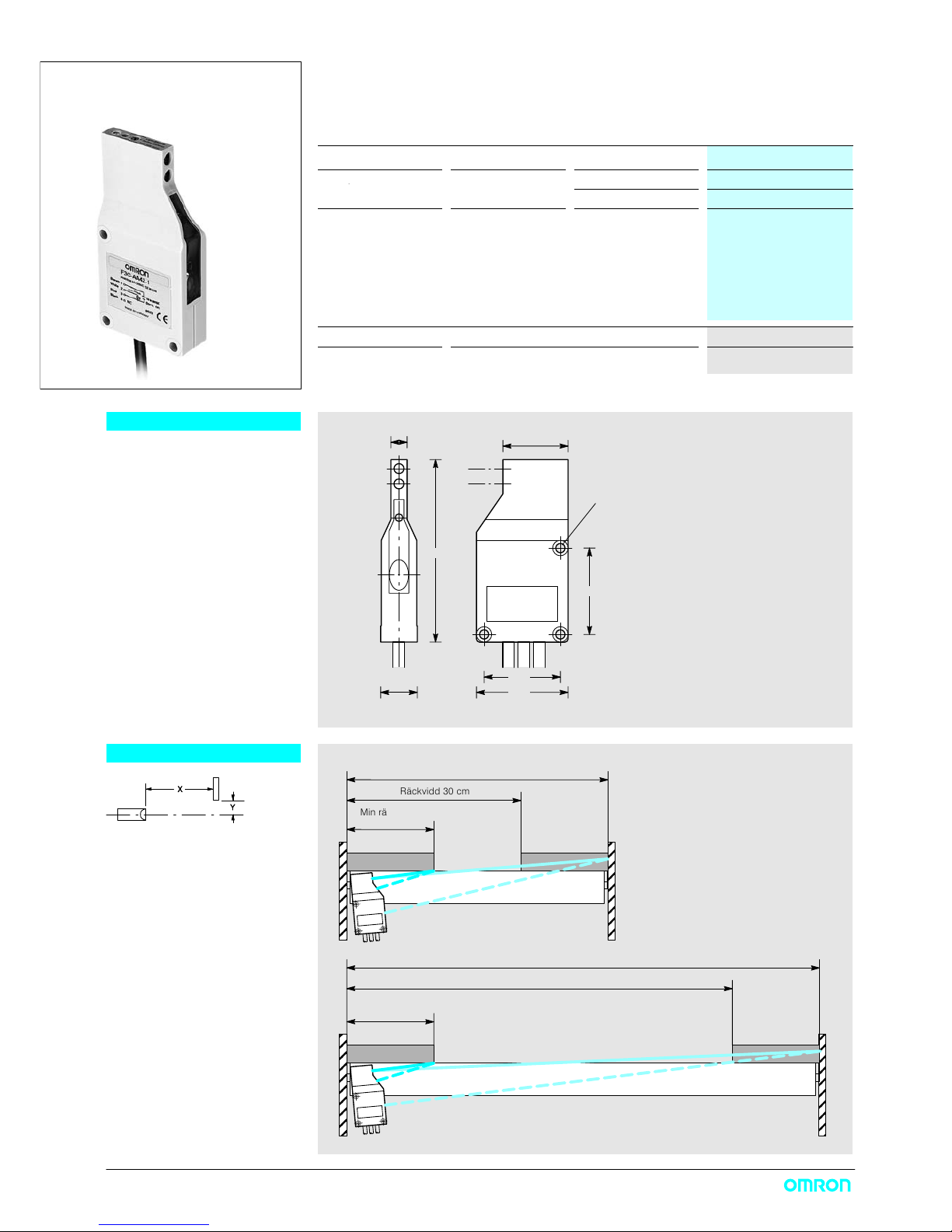

176

PNP

Utförande Format Funktion Typbeteckning

Kabel, 30 cm

d d M12

Vinklad ljuskopling F3C–AA41–1

med don M12 mörkerkoppling F3C–AA42–1

Kabel, 30 cm

med don M12

Kabel, 1,5 m

med anslutning till

seriekopppling och

ventilstyrning

Kabel 2 m

Vinklad mörkerkoppling

med kövaktfunktion F3C–AA42–3J

Räckvidd 0..75 cm

Ljuskälla infraröd, 880 nm

Fotocell F3C-AA4_

för materialhantering på rulltransportörer

Mått (mm)

Räckvidd

GS-räckvidd 45 cm

Räckvidd 30 cm

Min räckvidd

15 cm

GS-räckvidd 90 cm

Räckvidd 75 cm

Min räckvidd

15 cm

832

∅4,2

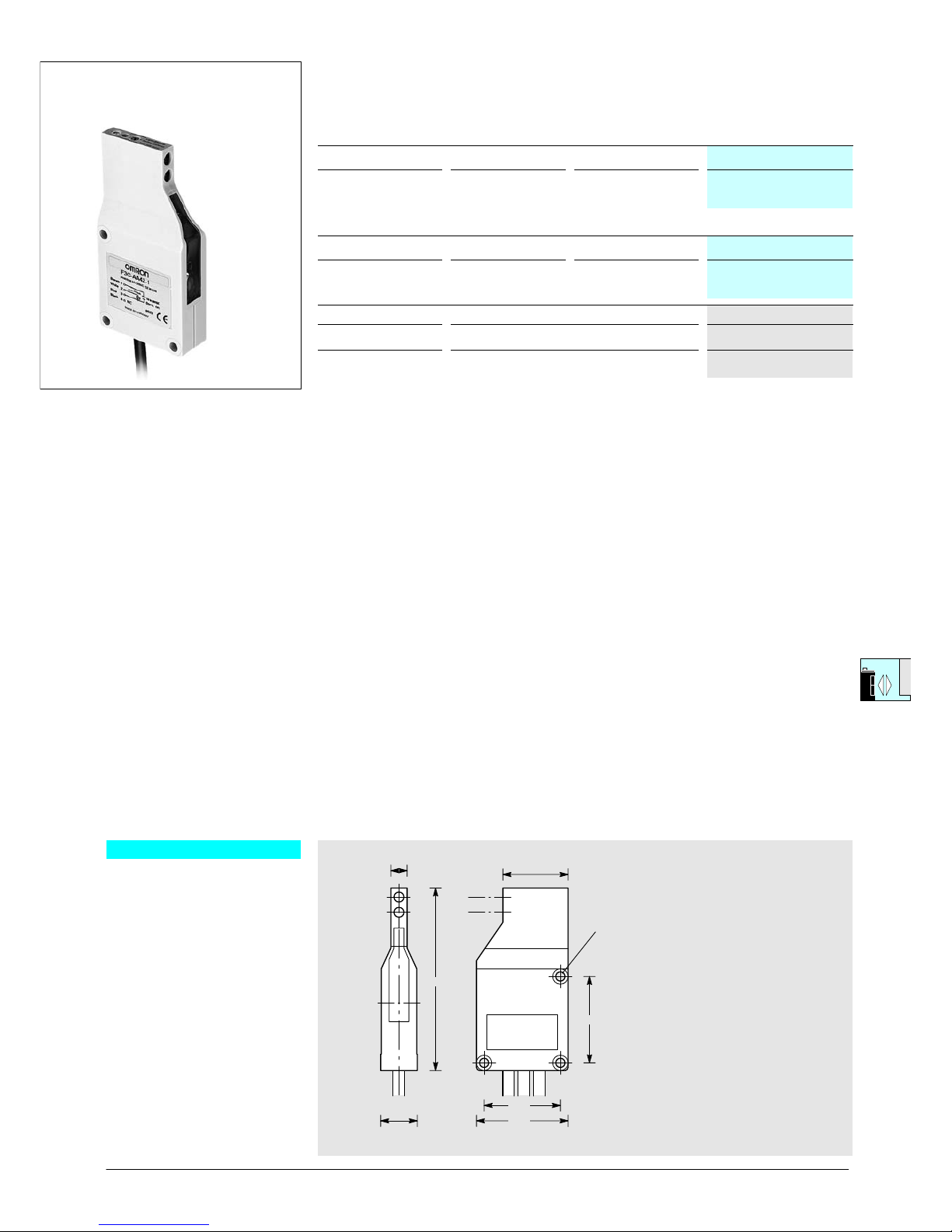

177

PNP

Utförande Format Funktion Typbeteckning

Kabel, 30 cm

med don M12

Vinklad ljus-/mörkerkoppling

(valbar) F3C–AA44–1–1

NPN

Utförande Format Funktion Typbeteckning

Kabel, 30 cm

med don M12

Vinklad ljus-/mörkerkoppling

(valbar) F3C–AA14–1–1

Räckvidd 15..70 cm

Upplösning Objektstorlek y 2 mm

Ljuskälla Laser, klass II röd, 670 nm

Laser-Sensor F3C-AA_4_ med bakgrunds-

bortbl ndning för noggrann positionering

Mått (mm)

832

∅4,2

178

Tekniska data

F3C–AA4_–1/–3J F3C–AA_4–1–1 (Laser)

Anslutningsspänning 10..30 VDC, ±10% polvändningsskydd

Strömförbrukning Max. 40 mA

Svarstid 10 ms

Utgång Max. 150 mA vid 30 VDC, egenspänning max. 2 V,

kortslutningsskydd

(max. 30 sensorer (F3C-AA42-3J) kan seriekopĆ

plas)

max. 150 mA vid 30 VDC, egenspänning max. 2 V,

kortslutningsskydd

Indikator Permanent rött ljus: objekt detekterat, funktion

stabil

linkande rött ljus: objekt detekterat, funktion

instabil

Permanent rött ljus: Ljusmottagning

Grönt ljus: stabilitet

Känslighetsinställning Avstånd för bakgrundsbordbländning,

6-varvs-potentiometer

Känslighetsindikator för närområde,

1-varvs-potentiometer

Avstånd för bakgrundsbordbländning,

6-varvs-potentiometer

Omgivningstemperatur -5..+55 °C (utan frostbildning) 0..+50 °C (utan frostbildning)

Luftfuktighet 35..85 % (utan kondensation)

Skyddsklass IP54, IEC 60529 IP54, EN 60825-1

Material Hölje: Plast (A S)

Lins: Acryl (PMMA)

Vikt F3C-AA_-1: 60 g

F3C-AA_-3J: 180 g

F3C-AA_4-1-1: 60 g

Tillbenör

Beteckning Beskrivning Typbeteckning Sida

Montagevinkel Standardvinkel E39–L40 274

Anslutningar

(1)

(2)

(+) brun

10..30 VDC

vit

utgång

PNP

(4)

svart, inte använd

Sensorkoppling/kövaktfunktion

(3)

(-) blå

0 VDC

(1)

(2)

(+) brun

10..30 VDC

vit

utgång

(4)

svart

utgång

(3)

(-) blå

0 VDC

(1)

(2)

(4)

(3)

brun

blå

(1)

(2)

(4)

(3)

(1)

(2)

(4)

(3)

Don

(1)

(2)

(+) brun

10..30 VDC

vit

funktion

PNP

(4)

svart, utgång

(3)

(-) blå

0 VDC

NPN

ljus mörkerLaser

Fotocell F3C_

Cat. No.E510-SV2-01
