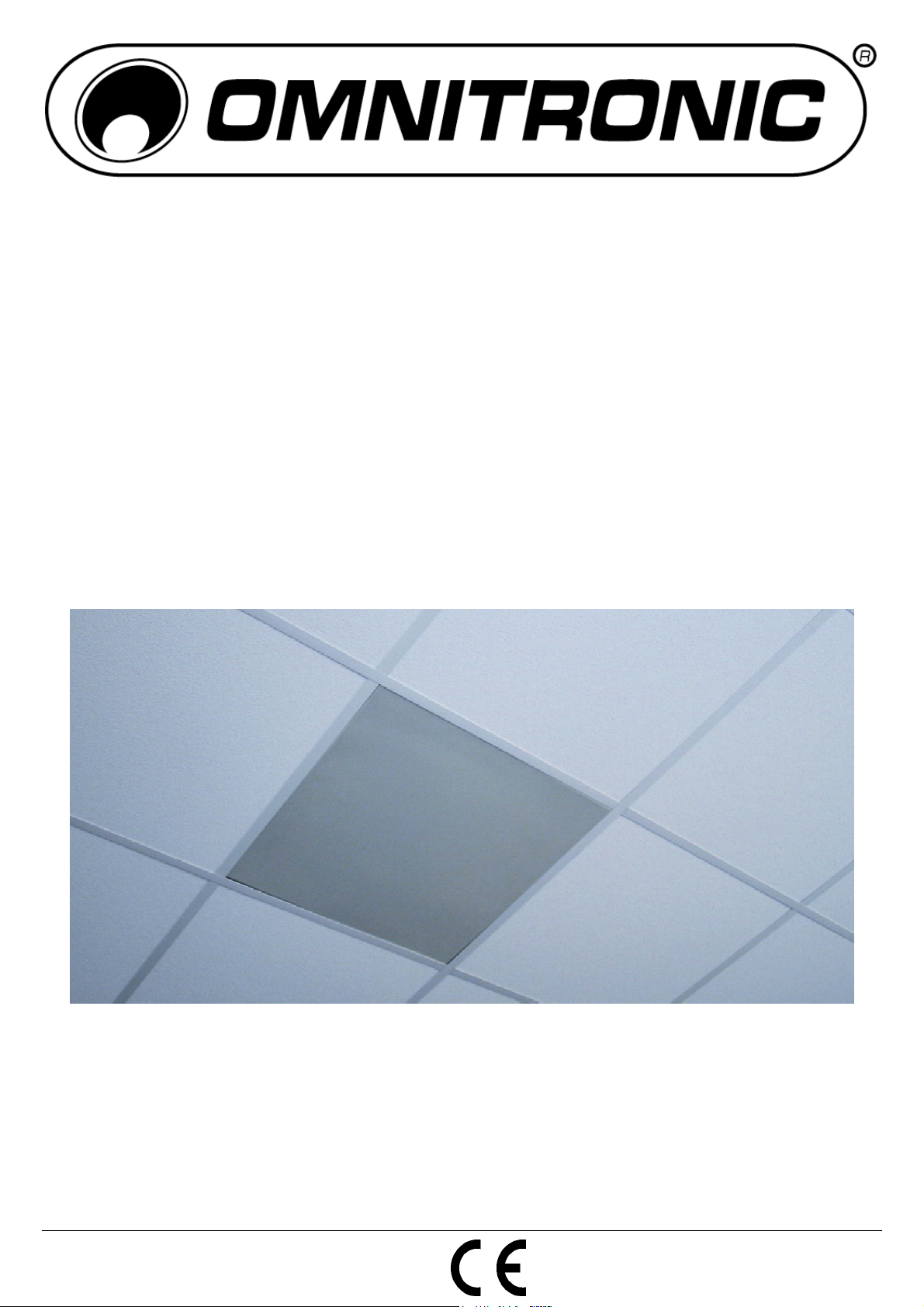

Omnitronic GCT-815S Manuel utilisateur

©Copyright

Nachdruck verboten!

roduction

rohibited!

Für weiteren Gebrauch aufbewahren!

Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER'S MANUAL

GCT-815S

Ceiling Mount Speaker

00040358.DOC, Version 1.0

2/12

Inhaltsverzeichnis / Table of contents

1. EINFÜHRUNG............................................................................................................................................... 3

2. SICHERHEITSHINWEISE............................................................................................................................. 3

3. BESTIMMUNGSGEMÄßE VERWENDUNG.................................................................................................4

4. INSTALLATION ............................................................................................................................................ 5

4.1 Montage ................................................................................................................................................... 5

4.2 Auswahl des geeigneten Verstärkers ...................................................................................................... 6

4.3 Elektrischer Anschluss............................................................................................................................. 6

5. BEDIENUNG ................................................................................................................................................. 7

6. REINIGUNG UND WARTUNG...................................................................................................................... 7

7. TECHNISCHE DATEN.................................................................................................................................. 7

1. INTRODUCTION ........................................................................................................................................... 8

2. SAFETY INSTRUCTIONS ............................................................................................................................ 8

3. OPERATING DETERMINATIONS................................................................................................................ 9

4. INSTALLATION .......................................................................................................................................... 10

4.1 Attachment............................................................................................................................................. 10

4.2 Choosing an appropriate PA amplifier ................................................................................................... 11

4.3 Electrical connection .............................................................................................................................. 11

5. OPERATION ............................................................................................................................................... 12

6. CLEANING AND MAINTENANCE ............................................................................................................. 12

7. TECHNICAL SPECIFICATIONS................................................................................................................. 12

Diese Bedienungsanleitung gilt für die Artikelnummer: 80710135

This user manual is valid for the article number: 80710135

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

00040358.DOC, Version 1.0

3/12

BEDIENUNGSANLEITUNG

Deckeneinbaulautsprecher

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses

Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC Deckeneinbaulautsprecher entschieden haben. Wenn

Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben

werden.

Nehmen Sie den Lautsprecher aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieser Lautsprecher hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen

Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die

Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der

Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie den Lautsprecher

nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

BRANDGEFAHR!

Die verwendeten Materialien bei Kunststoffgehäusen sind normal entflammbar. Wird am

Einsatzort B1 gefordert, muss der Betreiber deshalb die Oberfläche in regelmäßigen Abständen

mit einem geeigneten Brandschutzmittel behandeln.

00040358.DOC, Version 1.0

4/12

Kinder und Laien von dem Lautsprecher fern halten!

Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich

dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄßE VERWENDUNG

Dieser Lautsprecher zur Deckenmontage wurde speziell für den Einsatz in ELA-Anlagen konzipiert. Er ist mit

einem Übertrager für 100 V Anlagen ausgestattet, kann aber auch direkt an niederohmige Verstärker-

ausgänge angeschlossen werden. Der Lautsprecher ist nur zur Festinstallation vorgesehen und darf nur an

einen passenden Verstärker angeschlossen werden. Die Leistungsanpassung erfolgt über einen

Drehschalter. Die Rückseite des Lautsprechers ist durch ein Metallgehäuse geschützt und gewährleistet

einen erhöhten Schutz im Brandfall. Der Lautsprecher ist ausschließlich zur Verwendung in Innenräumen

konzipiert und darf nicht in Feuchträumen installiert werden.

Die Maximalleistung des Lautsprechers darf niemals überschritten werden. Bitte achten Sie während des

Betriebes darauf, dass der Lautsprecher stets angenehm klingt. Werden Verzerrungen hörbar ist davon

auszugehen, dass entweder der Verstärker oder der Lautsprecher überlastet sind. Dies kann schnell zu

Schäden entweder an dem Verstärker oder am Lautsprecher führen. Regeln Sie daher bei hörbaren Ver-

zerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Laut-

sprecher sind von der Garantie ausgeschlossen.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit

und Staub ausgesetzt wird. Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Die relative

Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Der Lautsprecher darf unter keinen Umständen durch wärmedämmende Abdeckungen, Dampffolien oder

ähnliche Werkstoffe abgedeckt werden. Brandgefahr!

Nehmen Sie den Lautsprecher erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht

haben. Lassen Sie den Lautsprecher nicht von Personen bedienen, die sich nicht mit der Anlage auskennen.

Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie den Lautsprecher niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern

verwenden Sie ein weiches und angefeuchtetes Tuch.

Beachten Sie bitte, dass eigenmächtige Veränderungen am Lautsprecher aus Sicherheitsgründen verboten

sind.

Wird der Lautsprecher anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu

Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit

Gefahren, wie z. B. Abstürzen, Gehörschäden etc. verbunden.

00040358.DOC, Version 1.0

5/12

4. INSTALLATION

4.1 Montage

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung

des Eigengewichtes des Gerätes aushalten kann.

Der Installationsort muss so gewählt werden, dass das Gerät an einem festen, erschütterungsfreien,

schwingungsfreien und feuerfesten Ort befestigt werden kann.

Bitte beachten Sie auch die Hinweise unter Bestimmungsgemäße Verwendung.

Die angegebene Mindesteinbautiefe muss unbedingt eingehalten werden, so dass hinter der Rückwand ein

Freiraum verbleibt.

Bitte beachten Sie: Beim Einsatz dieses Lautsprechers in öffentlichen bzw. gewerblichen Bereichen ist eine

Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der

Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese

einhalten!

Vorgehensweise:

Schritt 1: Stellen Sie den elektrischen Anschluss her (Abschnitt 4.3).

Schritt 2: Legen Sie den Lautsprecher auf die Deckenprofile auf.

00040358.DOC, Version 1.0

6/12

Vorgehensweise:

Schritt 1: Schneiden Sie die Deckenplatte auf das Korrekte Maß zu.

Schritt 2: Stellen Sie den elektrischen Anschluss her (Abschnitt 4.3).

Schritt 3: Legen Sie den Lautsprecher mit dem Stützprofil auf die Deckenprofile auf.

Schritt 4: Legen Sie die Deckenplatte auf die Deckenprofile auf.

4.2 Auswahl des geeigneten Verstärkers

Dieser Lautsprecher darf nur an einen geeigneten ELA-Verstärker angeschlossen werden. Die Leistung des

Lautsprechers muss der Verstärkerleistung angepasst sein. Die Gesamtlast am Verstärker darf die

Nennbelastung des Verstärkers auf keinen Fall überschreiten.

Rechnen Sie anhand der benötigten Menge Lautsprecher aus, wieviele Verstärker mit welcher Leistung Sie

benötigen.

4.3 Elektrischer Anschluss

LEBENSGEFAHR!

Hohe Spannung an den Anschlussklemmen. Installation nur durch Fachpersonal! Anschluss nur

im ausgeschaltetem Zustand der ELA-Anlage.

Bei der Verkabelung von ELA-Systemen handelt es sich um eine elektrische Installation, die nur von einer

elektrotechnischen Fachkraft durchgeführt werden darf! Isolieren Sie unbedingt nicht benutzte Anschluss-

leitungen. Achten Sie auf die richtige Leistungsanpassung. Überlastung führt zur Beschädigung des ELA-

Verstärkers und des Lautsprechers.

Vorgehensweise:

Schritt 1: Schalten Sie die ELA-Anlage aus, falls diese noch eingeschaltet ist.

Schritt 2: Schließen Sie den Lautsprecher an den 100 V Ausgang eines Verstärkers an. Verbinden Sie

schwarze Ader (Minuspol) und die rote Ader (Pluspol) mit dem Ausgang des Verstärkers.

Schritt 3: Alternativ kann der Lautsprecher auch an einen niederohmigen Verstärkerausgang

angeschlossen werden.

Schritt 4: Achten Sie beim Anschluss von mehreren Lautsprechern darauf, dass die Lautsprecher alle

gleich gepolt werden und dass der ELA-Verstärker nicht überlastet wird.

00040358.DOC, Version 1.0

7/12

Schritt 5: Stellen Sie mit dem Drehschalter die gewünschte Nennleistung für den 100 V Betrieb ein oder

wählen Sie die Position THRU (8 Ω), wenn der Lautsprecher direkt an einem niederohmigen

Verstärkerausgang betrieben werden soll.

5. BEDIENUNG

Schalten Sie den Verstärker ein und regeln Sie die Lautstärke. Achten Sie darauf, dass das Ausgangssignal

nicht verzerrt, Ihre Lautsprecher können dadurch beschädigt werden.

Bitte achten Sie während des Betriebes darauf, dass der Lautsprecher stets angenehm klingt. Werden

Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder der Lautsprecher

überlastet ist. Dies kann schnell zu Schäden an dem Verstärker und/oder am Lautsprecher führen.

Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu

vermeiden. Durch Überlast zerstörte Lautsprecher sind von der Garantie ausgeschlossen.

Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.

6. REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen

mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen

mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Der Lautsprecher sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie

zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungs-

mittel zur Reinigung verwenden!

Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind

ausschließlich dem autorisierten Fachhandel vorbehalten!

Klingt der Lautsprecher verzerrt ist er eventuell defekt. In diesem Fall den Lautsprecher ggf. nochmals an

einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt sollte der Lautsprecher nicht

mehr weiter betrieben werden, um weitere Schäden am Lautsprecher zu vermeiden. Setzen Sie sich in

diesem Fall bitte mit einer Fachwerkstatt in Verbindung.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

7. TECHNISCHE DATEN

Anschluss: 100 V oder 8 Ω

Lautsprecher: 8" + 1,5"

Nennleistung (100 V): 1,5/2,5/5/10 W RMS

Nennleistung (8 Ω): 10 W RMS

Empfindlichkeit (1 W, 1 m): 92 dB

Frequenzbereich: 55 Hz - 18 kHz

Maße (L x B x H): 606 x 606 x 115 mm

Gewicht: 7.3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

08.10.2008 ©

00040358.DOC, Version 1.0

8/12

USER MANUAL

Ceiling Mount Speaker

CAUTION!

Keep this device away from rain and moisture!

Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully before you initially start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

1. INTRODUCTION

Thank you for having chosen an OMNITRONIC ceiling mount speaker. If you follow the instructions given in

this manual, we are sure that you will enjoy this speaker for a long period of time.

Unpack your speaker.

2. SAFETY INSTRUCTIONS

This speaker has left our premises in absolutely perfect condition. In order to maintain this condition and to

ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning

notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will

not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the

connection panel or on the casing, do not take the speaker into operation and immediately consult your local

dealer.

DANGER OF BURNING!

The materials used in plastic speakers are normally flammable. If B1 is required at the install-

ation place, the surface must be treated with an appropriate fire retardant in regular intervals.

Keep away children and amateurs!

00040358.DOC, Version 1.0

9/12

There are no serviceable parts inside the speaker. Maintenance and service operations are only to be

carried out by authorized dealers.

3. OPERATING DETERMINATIONS

This speaker for ceiling mounting was specially designed for application in PA systems. It is equipped with a

transformer for operation at 100 V systems, however, it can also be directly connected to an amplifier output

of low impedance. The speaker must only be used for permanent installations and is only allowed to be

connected with an appropriate amplifier. The power is matched via a rotary switch. The rear side of the

speaker is protected by a metal housing which provides for an increased safety in case of fire. This product

is designed for indoor use only and must never be installed in damp rooms.

The maximum power of the speaker must never be exceeded. When operating the speaker, please make

sure that the loudspeakers always sound well. When distorsions can be heard, either the amplifier or the

loudspeaker is overloaded. Overloads can quickly lead to amplifier or speaker damage. In order to avoid

damage, please reduce the volume immediately when distortions can be heard. When speakers are

destroyed by overload, the guarantee becomes void.

When choosing the installation spot, please make sure that the device is not exposed to extreme heat,

moisture or dust. The ambient temperature must always be between -5° C and +45° C. The relative humidity

must not exceed 50 % with an ambient temperature of 45° C.

This product must only be operated in an altitude between -20 and 2000 m over NN.

The speaker must never be covered by insulation material, vapour foils or similar building material. Danger of

burning!

Operate the speaker only after having familiarized with its functions. Do not permit operation by persons not

qualified for operating the speaker. Most damages are the result of unprofessional operation!

Never use solvents or aggressive detergents in order to clean the speaker! Rather use a soft and damp

cloth.

Please consider that unauthorized modifications on the speaker are forbidden due to safety reasons!

If this speaker will be operated in any way different to the one described in this manual, the product may

suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like

crashes, hearing loss etc.

00040358.DOC, Version 1.0

10/12

4. INSTALLATION

4.1 Attachment

Before attaching the speaker, make sure that the installation area can hold a minimum point load of 5 times

the speaker's weight.

The device must only be installed at a vibration-free, oscilation-free and fire-resistant location.

Please refer to the instructions under Operating Determinations.

The given minimum mounting depth must be kept to leave free space behind the speaker.

Please note: when using this speaker system in public or industrial areas, a series of safety instructions

have to be followed that this manual can only give in part. The operator must therefore inform himself on the

current safety instructions and consider them.

Procedure:

Step 1: Make the electrical connection (section 4.3).

Step 2: Place the speaker onto the ceiling grid.

Table des matières

Langues :

Autres manuels Omnitronic Intervenants

Omnitronic

Omnitronic CSE-5 Manuel utilisateur

Omnitronic

Omnitronic HS-80 Manuel utilisateur

Omnitronic

Omnitronic OD-T Series Manuel utilisateur

Omnitronic

Omnitronic ARM-6.5 Manuel utilisateur

Omnitronic

Omnitronic WA-4 Manuel utilisateur

Omnitronic

Omnitronic CSX-5 Manuel utilisateur

Omnitronic

Omnitronic PSM-6.5A Manuel utilisateur

Omnitronic

Omnitronic AS-800 Manuel utilisateur

Omnitronic

Omnitronic OD-4T Manuel utilisateur

Omnitronic

Omnitronic MAXX-150DSP Manuel utilisateur

Omnitronic

Omnitronic KPR-210 Manuel utilisateur

Omnitronic

Omnitronic HS-50 Manuel utilisateur

Omnitronic

Omnitronic AZ-212A Manuel utilisateur

Omnitronic

Omnitronic ACS-410BTS Manuel utilisateur

Omnitronic

Omnitronic CS-3 Manuel utilisateur

Omnitronic

Omnitronic OD 22T Manuel utilisateur

Omnitronic

Omnitronic OD-5A Manuel utilisateur

Omnitronic

Omnitronic MP SERIES Manuel utilisateur

Omnitronic

Omnitronic GCTH-815S Manuel utilisateur

Omnitronic

Omnitronic PS-30 Manuel utilisateur

Omnitronic

Omnitronic beatrevel S Manuel utilisateur

Omnitronic

Omnitronic DXO-26 PRO Manuel utilisateur

Omnitronic

Omnitronic ODX-206T Manuel utilisateur

Omnitronic

Omnitronic WAMS-08BT MK2 Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
