Oki CX3641 MFP Manuel utilisateur

No comience la instalación

de este dispositivo

antes de leer toda

la Guía de Instalación.

Más adelante se dan

importantes advertencias

sobre seguridad.

CX3641 MFP Warning Icon.jpg

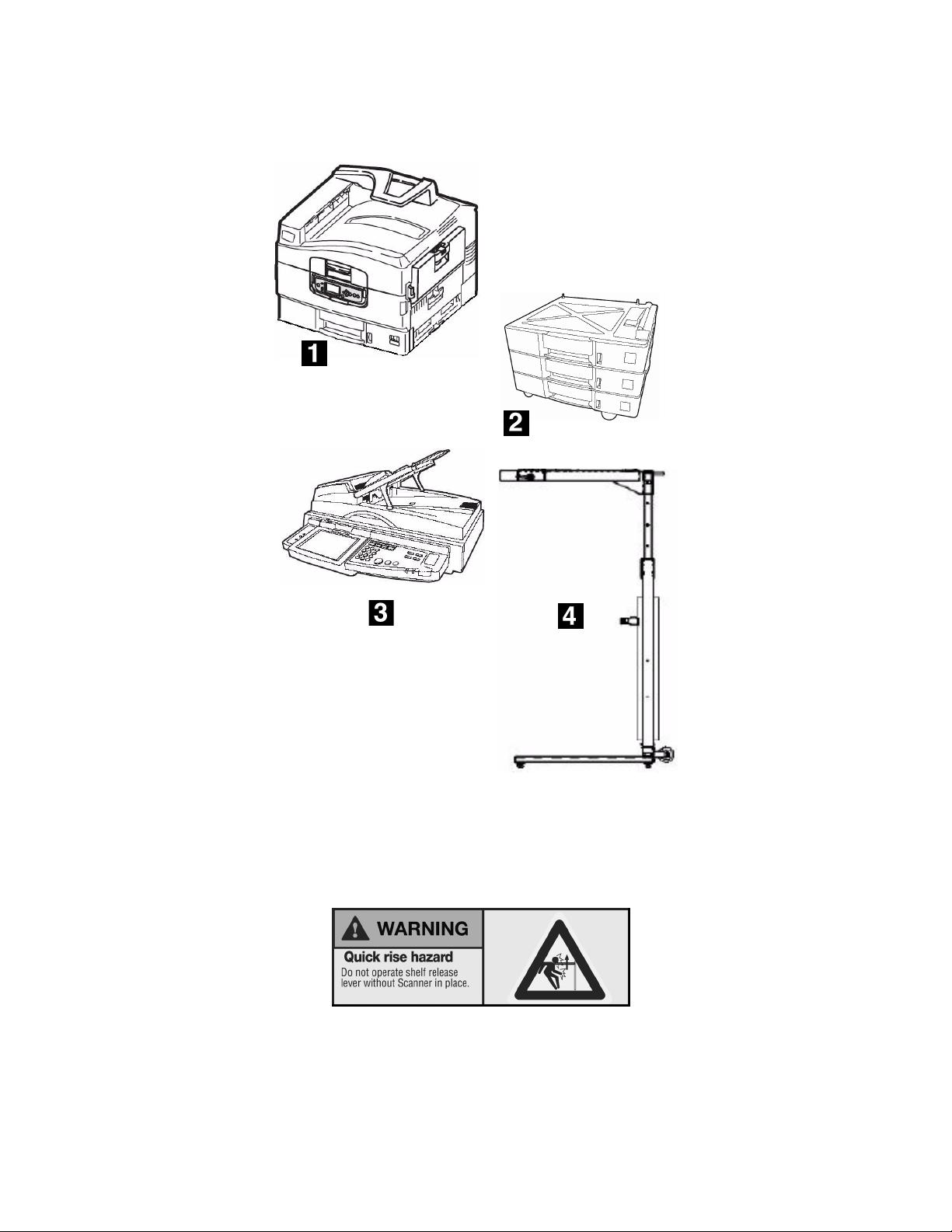

Generalidades

La Configuración A del modelo CX3641 MFP consta de cuatro unidades:

Impresora

Alimentador de Alta Capacidad (HCF)

Escáner

Pedestal

CX3641 MFP

Requisitos básicos

Espacio

Especificaciones eléctricas:

Voltaje: 110-127 VAC, 60 Hz

Consumo de energía, en funcionamiento:

•1.500 W máximo

•750 W típico

Especificaciones ambientales:

Temperatura: 50-90°F (10-32°C)

Humedad: 20-80% HR

Ensamblaje

El ensamblaje se compone de los siguientes

pasos:

Paso 1: Instalar la impresora sobre su soporte:

• Alimentador de Alta Capacidad

Paso 2: Preparar la impresora

Paso 3: Ensamblar el pedestal

Paso 4: Montar el escáner sobre el pedestal y

fijarlo al entrepaño

Paso 5: Hacer las conexiones del escáner

Paso 6: Fijar la impresora al pedestal

Paso 7: Finalizar la instalación

Paso 8: Conectar a la red

Paso 9: Instalar el software

Altura mínima 72 pulgadas (1,83 m)

Anchura mínima

•estándar

• Con el Acabador

opcional

78 pulgadas (1,98 m)

109 pulgadas (2,77 m)

Profundidad mínima 73 pulgadas (1,85 m)

NOTA

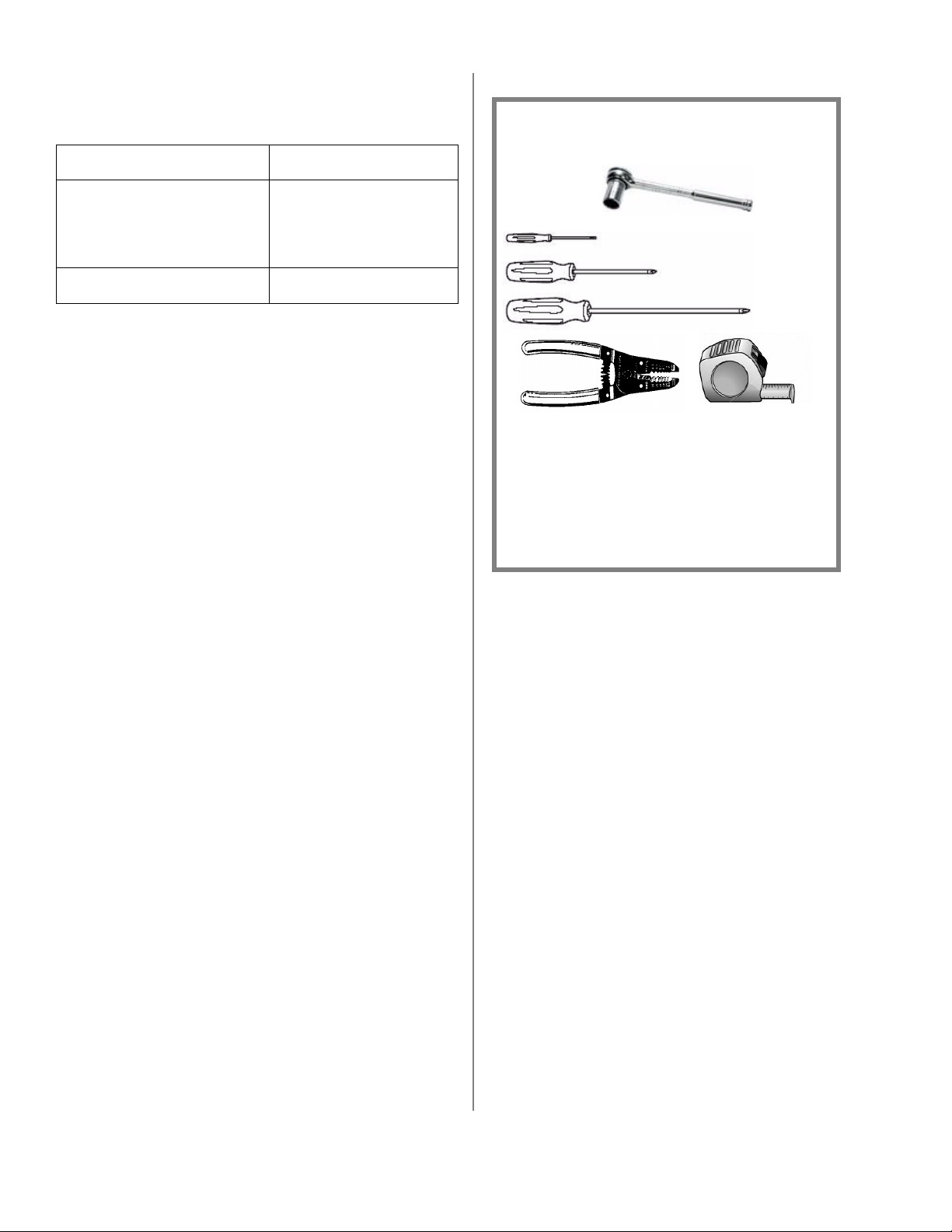

Necesitará las siguientes herramientas para

ensamblar la unidad:

> Llave de tuerca de 13 mm

> Atornillador de punta normal

> Atornillador Philip con punta pequeña

> Atornillador Philip con punta grande

> Cinta métrica

> Alicate de corte

Screwdrv

Step 1: Instalar la impresora

sobre su soporte

Alimentador de Alta Capacidad

Desempaque el Alimentador de Alta Capacidad

(HCF) y retire todas las cintas adhesivas y demás

material protector.

Desempaque la impresora y retire las cintas

protectoras.

Tome nota de la ubicación de las espigas (

) del

HCF:

Coloque la impresora sobre el HCF, alineando los

agujeros en la parte inferior de la impresora con

las espigas de”l HCF.

Vea el punto “Paso 2 Preparar la impresora” en

page 6.

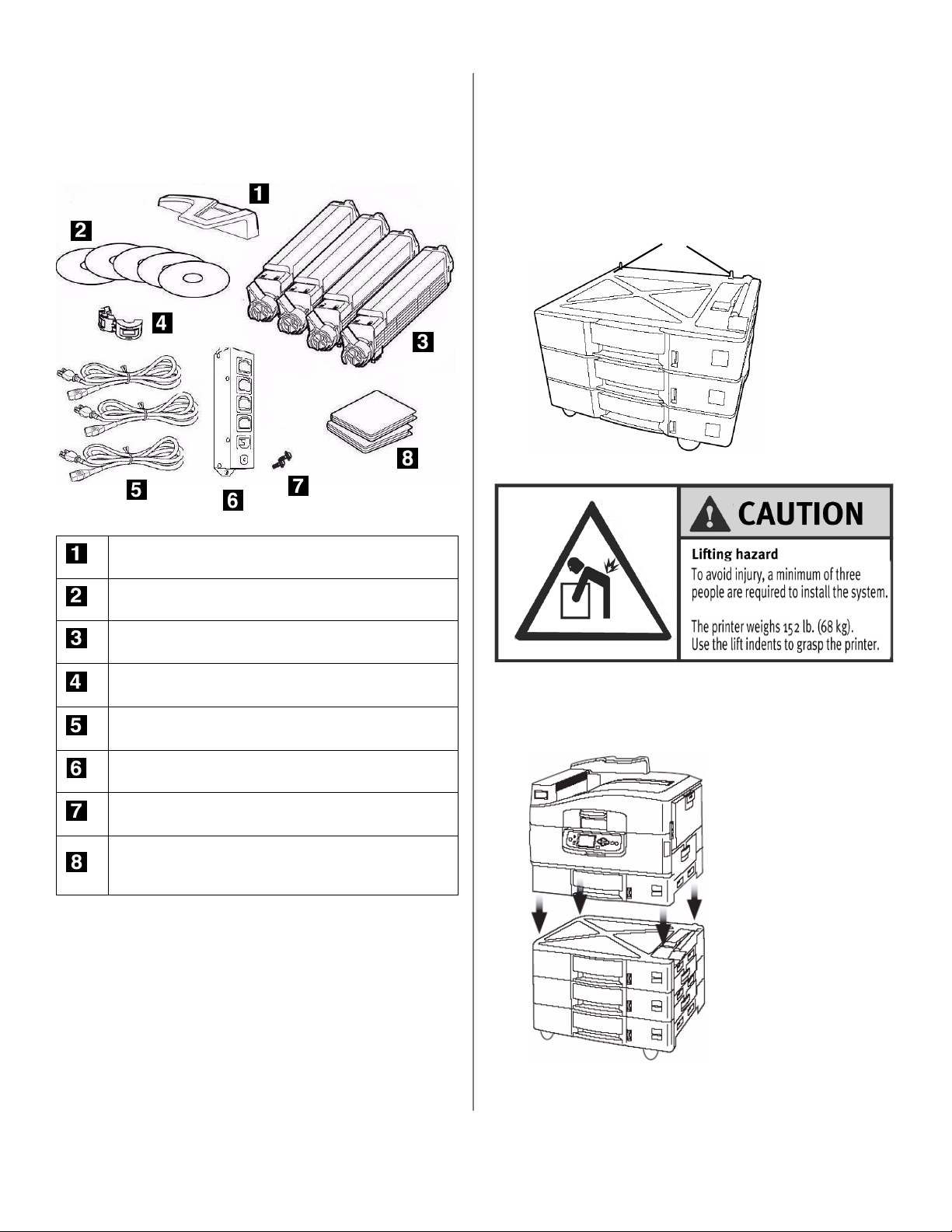

Accesorios que se encuentran en la caja

de la impresora

Limitador de papel

4 CDs

Cartuchos de tóner

3 Núcleos de ferrita para las conexiones de la red,

UB y cable LINE

3 Cables de alimentación de energía (impresora,

escáner, unidad principal)

Barra de extensión

2 Tornillos para fijar la barra de extensión al

pedestal

4 Bolsas protectoras contra la luz (para guardar los

cilindros temporalmente cuando están fuera de la

impresora)

Step 2:Preparar la impresora

Colocación de papel en las bandejas.

a. Saque la bandeja.

b. Apriete las palancas para liberar las guías de

papel y separe las guías.

c. Retire el material de empaque colorido.

d. Coloque las guías (a, b) de acuerdo al

tamaño del papel y cargue el papel en la

bandeja. Nota: El tamaño predeterminado es

carta, alimentado por su lado largo.

Cierre la bandeja.

Coloque el Limitador de Papel con el broche de

presión sobre la impresora.

Abra la cubierta de la impresora.

CX3641

MFP

CX3641

MFP

Abra la tapa del panel del operador, abra la tapa

delantera y retire la cinta protectora. Cierre la

tapa delantera.

Retire las piezas protectoras coloridas del cilindro

de imagen.

Retire la cinta y hojas protectoras de cada uno de

los cilindros.

Retire los seguros y sellos de cada uno de los

cilindros.

Haga lo siguiente con cada uno de los cartuchos

de tóner:

a. Sacuda el cartucho de tóner de un lado a

otro para distribuir el tóner en forma pareja.

b. Retire la cinta protectora y coloque el

cartucho en el cilindro del color

correspondiente en la impresora.

c. Asegure el cartucho de tóner con la palanca.

Cierre la tapa superior.

10.

Retire la cinta protectora de la parte posterior de

la Guía de Referencia Rápida y pegue la guía en la

impresora.

CX3641 MFP 26.jpg

Step 3: Ensamblar el pedestal

Accesorios que se encuentran

en la caja del pedestal

Desempaque el pedestal y retire todo el material/

cintas de protección.

CX3641 MFP 99.jpg

8 Tornillos con arandelas de seguridad y arandelas

planas para las patas del pedestal

2 Tornillos con arandelas de seguridad y arandelas

planas para sujetar los ganchos de cables.

2 Tornillos con arandelas de seguridad y arandelas

planas para sujetar la parte inferior de los soportes

de la impresora.

2 Tornillos de apriete manual para fijar la impresora

a los soportes tope.

4 Tornillos pequeños con arandelas de seguridad y

arandelas planas para sujetar la parte superior de

los soportes de la impresora.

16 Tornillos tamaño mediano con arandelas de

seguridad y arandelas planas

2 clips para cables para sujetar el cable DCD (ver

“Accesorios que se encuentran en la caja del

escáner”“Accesorios que se encuentran en la caja

del escáner” on page 14) al pedestal.

2 Soportes tope

3 Cintillas de unión (para asegurar el cableado)

2 Soportes de la impresora

2 Tapas de goma

2 Topes de gomaespuma

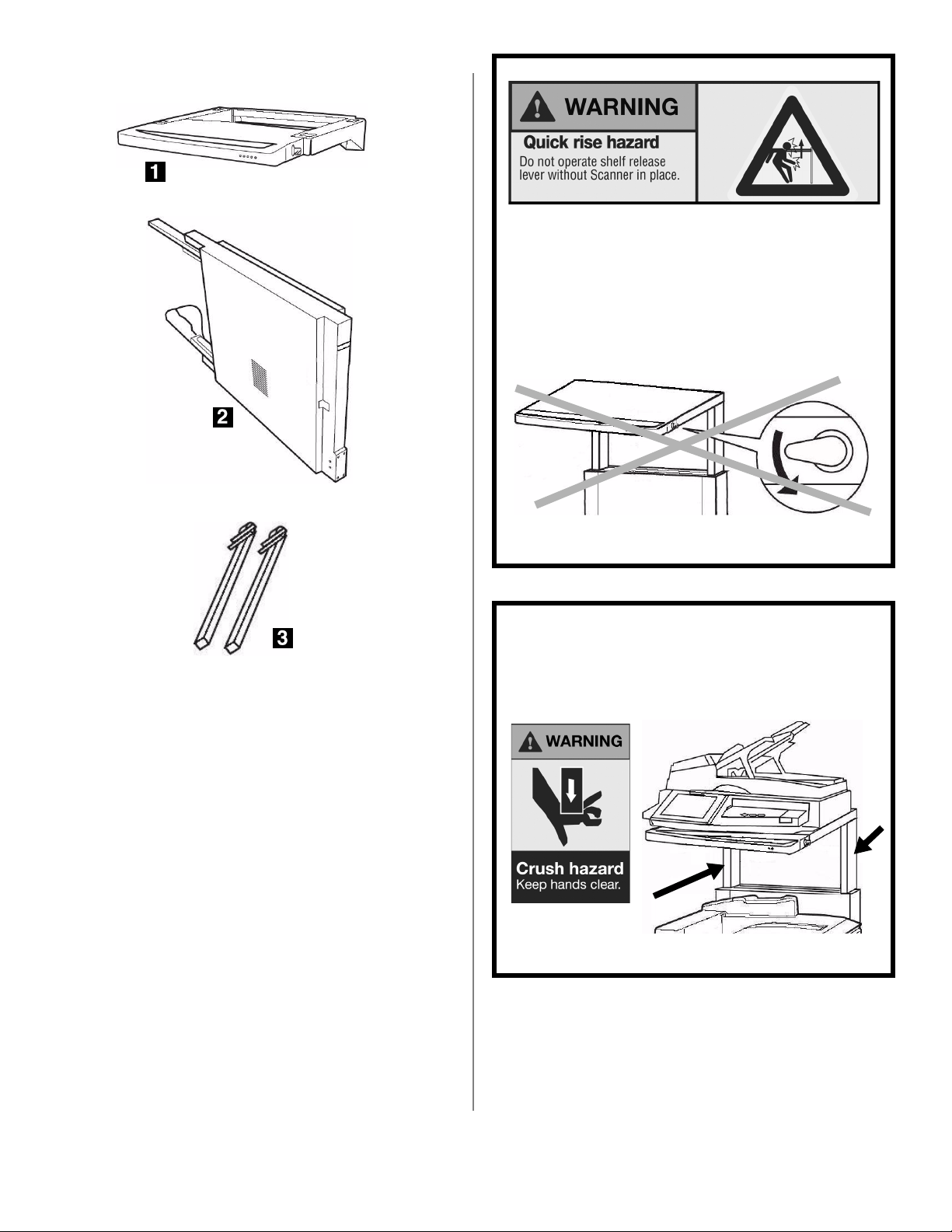

Partes del pedestal:

• Entrepaño para el escáner (1)

• Estructura del pedestal con sus postes (2)

• Dos patas con ruedecillas (3)

El pedestal tiene componentes cilíndricos para

deslizar el entrepaño hacia arriba y abajo. Tenga

mucho cuidado durante el ensamblaje del pedestal.

JAMÁS SUBA O BAJE EL ENTREPAÑO SI EL

ESCÁNER NO ESTÁ ATORNILLADO AL

MISMO.

Si el entrepaño no tiene el peso del

escáner, podría deslizarse rápidamente y

lesionarlo gravemente.

PARA EVITAR LASTIMARSE LOS DEDOS,

MANTENGA LAS MANOS LEJOS DE LOS

PIVOTES EN LA PARTE POSTERIOR DEL

PEDESTAL DEL ESCÁNER CUANDO

DESLICE EL ENTREPAÑO HACIA ABAJO.
