ARS0035

-DE -

Original Gebrauchsanleitung

WARNUNG

•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefah-

ren verstehen.

•Kinder dürfen nicht mit dem Gerät spielen.

•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-

aufsichtigung durchgeführt werden.

•Tod oder schwere Verletzungen durch Stromschlag sind möglich!

Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser

vom Stromnetz trennen.

Sicherer Betrieb

•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte

Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.

•Gerät nicht an der elektrischen Leitung tragen oder ziehen.

•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

•Niemals technische Änderungen am Gerät vornehmen.

•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben

lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

Hinweise zu dieser Gebrauchsanleitung

Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Solar 700/1500 haben Sie eine gute Wahl

getroffen.

Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.

Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.

Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

-DE -

Warnhinweise in dieser Anleitung

Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.

WARNUNG

•Bezeichnet eine möglicherweise gefährliche Situation.

•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.

VORSICHT

•Bezeichnet eine möglicherweise gefährliche Situation.

•Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.

HINWEIS

Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden

dienen.

Verweise in dieser Anleitung

A Verweis auf eine Abbildung, z. B. Abbildung A.

→Verweis auf ein anderes Kapitel.

Bestimmungsgemäße Verwendung

Aquarius Solar 700/1500, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

•Zum Pumpen von normalem Teichwasser für Springbrunnen und Fontänen.

•Zum Betrieb mit sauberem Wasser.

•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)

– Betrieb nur mit 12 V/DC

•Betrieb unter Einhaltung der technischen Daten.

Für das Gerät gelten folgende Einschränkungen:

•Niemals mit anderen Flüssigkeiten als Wasser betreiben.

•Niemals ohne Wasserdurchfluss betreiben.

•Nicht für gewerbliche oder industrielle Zwecke verwenden.

•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

•Nicht an die Hauswasserversorgung anschließen.

Aufstellen

Das Gerät ist nur waagerecht und mit Filtergehäuse zu betreiben. Stellen Sie sicher, dass das Gerät niemals ohne

Wasserdurchfluss betrieben wird!

Das Gerät muss generell unterhalb des Wasserspiegels positioniert sein.

-DE -

Inbetriebnahme

HINWEIS

Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.

•Während des Betriebs muss die Pumpe stets geflutet sein.

•Regelmäßig den Wasserstand kontrollieren.

So stellen Sie die Stromversorgung her:

Das Gerät ist nur in Verbindung mit dem OASE -Solarmodul, Solarsafe zu betreiben.

Das Gerät schaltet sich automatisch ein, wenn Sie die Stromverbindung (OASE -Spezialstecker) hergestellt haben.

Befolgen Sie zuvor folgende Arbeitsschritte: Das Gerät als Einzelgerät (A) oder mit separatem Filter (B) montieren,

Gerät in den Teich setzen, positionieren bzw. Vorfilter positionieren, Stromverbindung (Solarmodule, Solarsafe, alle 12

Volt) herstellen. Das Gerät ist betriebsbereit.

Montage

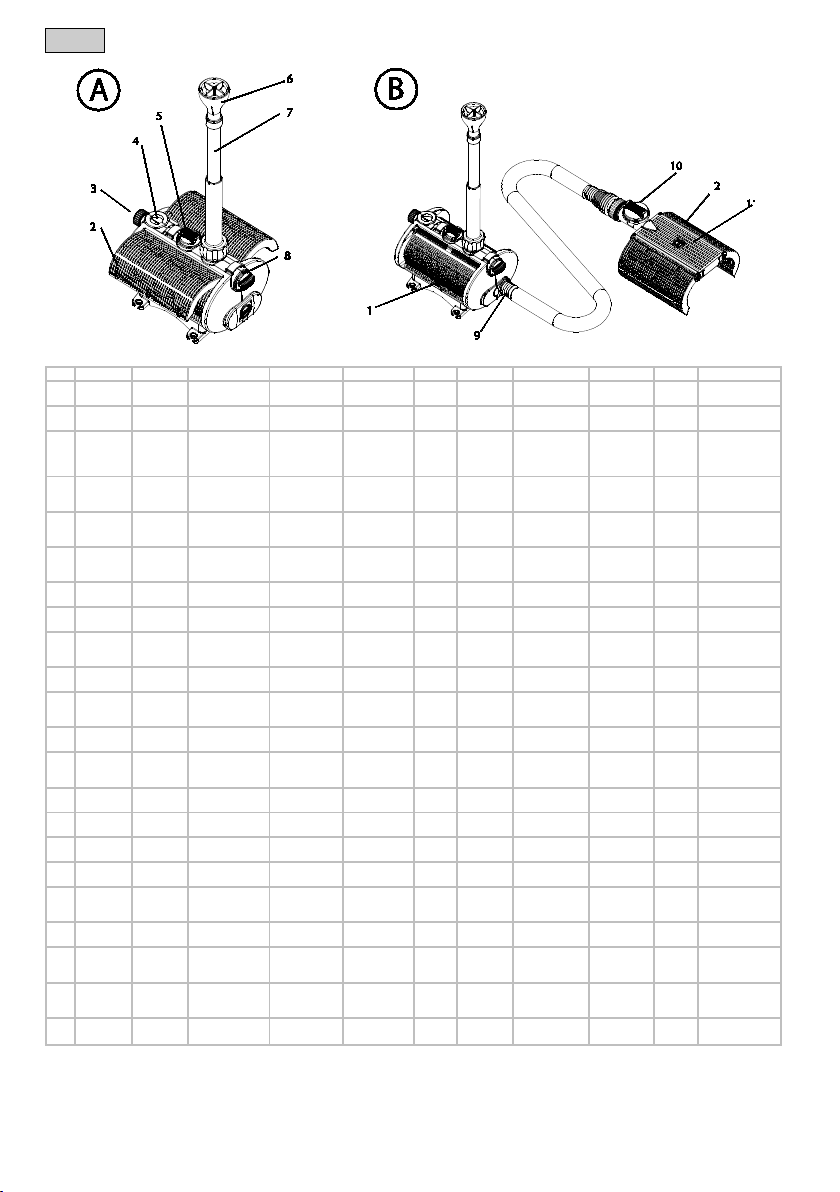

Die Aquarius Solar kann in zwei Versionen (A+B) aufgestellt werden, Gerät mit angesetzten Filterflügeln oder Filter mit

abgesetzten Filterflügeln. Wasserspeier werden am regelbaren Anschluss (A3) montiert und der OASE-Scheinwerfer

am Anschluss (A4).

Reinigung und Wartung

WARNUNG

Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!

•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

•Vor Arbeiten am Gerät Netzspannung abschalten.

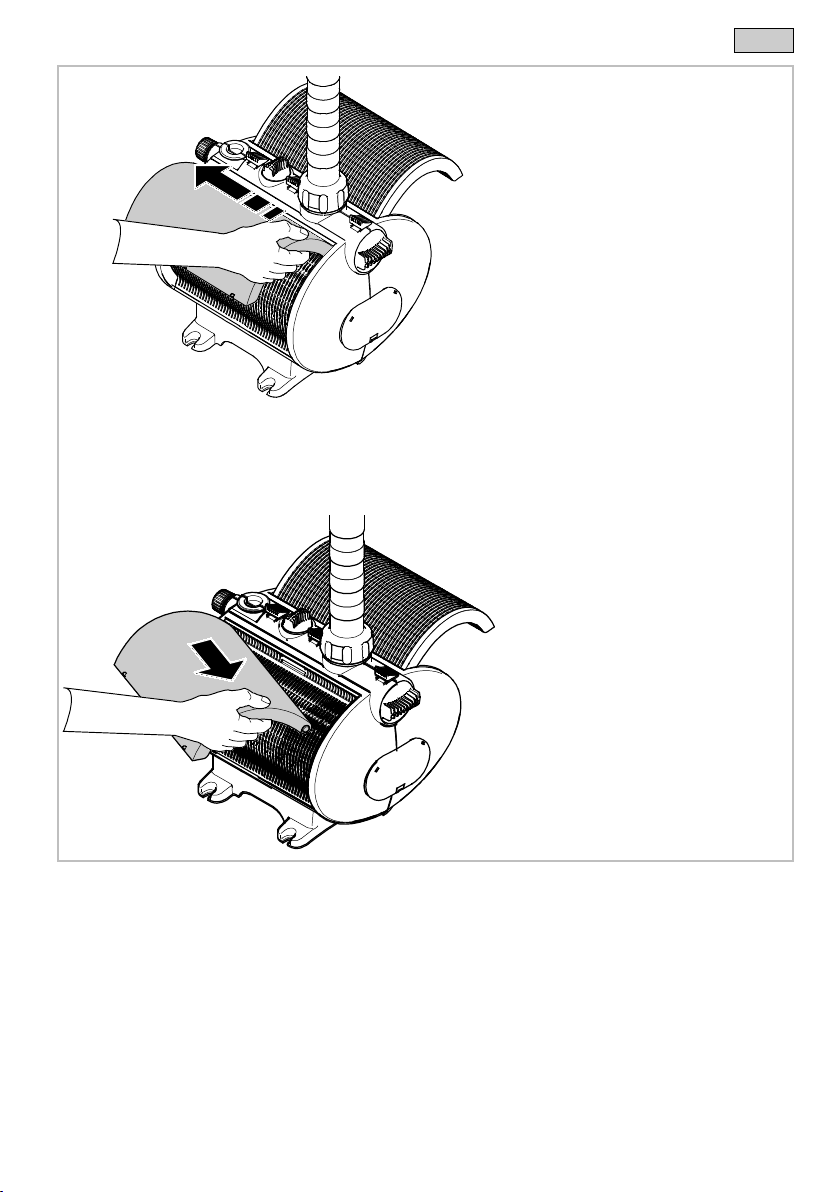

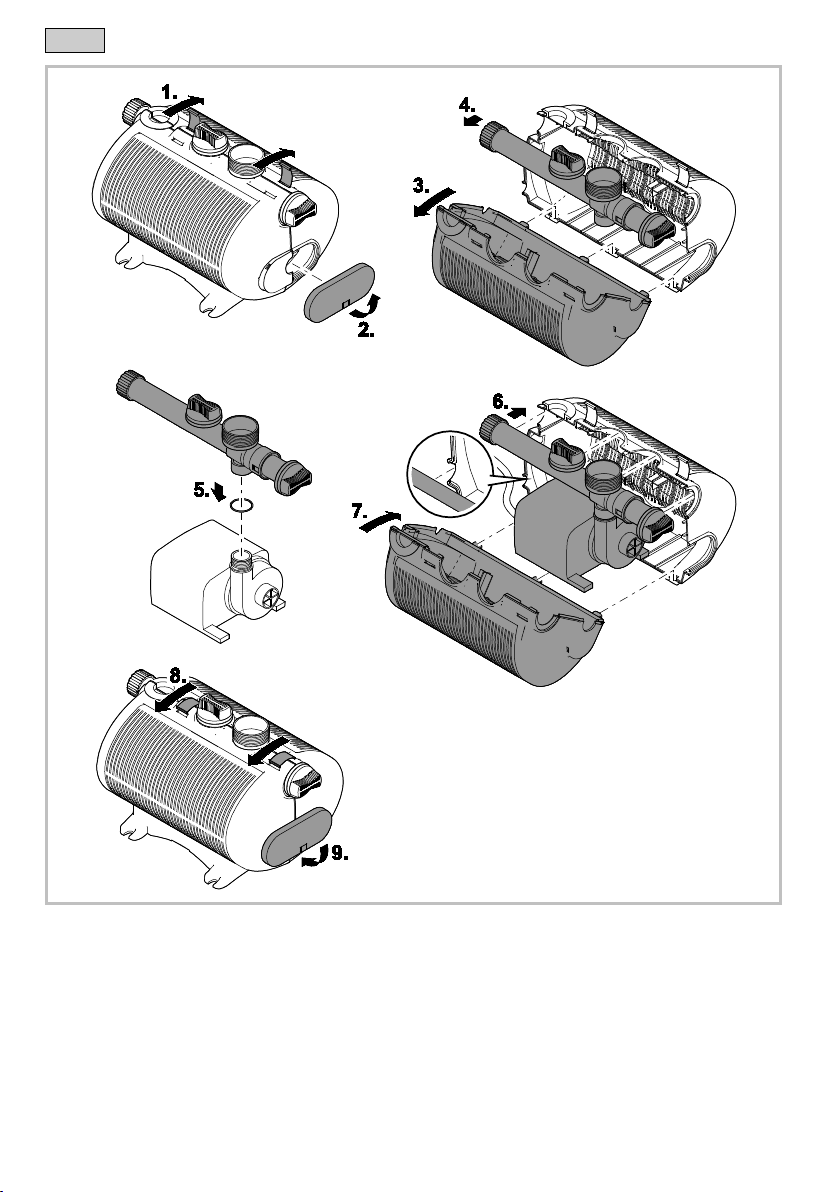

Gerät reinigen

HINWEIS

Empfehlung zur Reinigung:

•Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.

•An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen.

•Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder

die Funktion des Geräts beeinträchtigen können.

•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

– Pumpenreiniger PumpClean von OASE.

– Essig- und chlorfreien Haushaltsreiniger.

•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

Störung

Ursache

Abhilfe

Gerät läuft nicht

- keine Spannung 12 Volt

- Rotor blockiert

- Sonnenenergie reicht nicht aus

- Spannungsquelle prüfen

- Pumpe reinigen

Fontänenhöhe ungenügend

oder unregelmäßig

- Hauptstromregler zu weit zugedreht

- Düse verstopft

- Filter/Sieb verschmutzt

- Rotor verschmutzt

- Schlauch verstopft - defekt

- abgeknickte Zuleitung

- zu hohe Verluste in der Zuleitung

- Rotor verschlissen

- Filter/Sieb verstopft

- Sonnenenergie reicht nicht aus

- Hauptstromregler einstellen

- Düse/Sieb reinigen

- Filter/Sieb reinigen

- Reinigen

- Schlauch reinigen - ersetzen

- Zuleitung prüfen ggf. ersetzen

- Schlauchlänge auf nötiges Minimum reduzieren

- Rotor austauschen

- Filter/Sieb reinigen

-DE -

Verschleißteile

•Laufeinheit

Ersatzteile

Mit Originalteilen von OASE bleibt das Gerät sicher und ar-

beitet weiterhin zuverlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-

rer Internetseite.

www.oase-livingwater.com/ersatzteile

Lagern/Überwintern

Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.

So lagern Sie das Gerät richtig:

•Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.

•Pumpe getaucht und frostfrei lagern.

•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.

Reparatur

Ein beschädigtes Gerät kann nicht repariert werden und darf nicht weiter betrieben werden. Entsorgen Sie das Gerät

fachgerecht.

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-

stem entsorgen.

-EN -

Translation of the original Operating Instructions

WARNING

•This unit can be used by children aged 8 and above and by per-

sons with reduced physical, sensory or mental capabilities or lack

of experience and knowledge if they are supervised or have been

instructed on how to use the unit in a safe way and they understand

the hazards involved.

•Do not allow children to play with the unit.

•Only allow children to carry out cleaning and user maintenance un-

der supervision.

•Possible death or severe injury from electrocution! Before reaching

into the water, disconnect all electrical units in the water from the

mains.

Safe operation

•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-

makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 0.2 m away from implanted

devices.

•Never carry or pull the unit by the electrical cable.

•Route cables such that they are protected from damage and do not present a tripping hazard.

•Never carry out technical changes to the unit.

•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an

authorised customer service point or, if in doubt, the manufacturer.

•Only use original spare parts and accessories for the unit.

Information about these operating instructions

Welcome to OASE Living Water. You made a good choice with the purchase of this product Aquarius Solar 700/1500.

Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.

Ensure that all work on and with this unit is only carried out in accordance with these instructions.

Adhere to the safety information for the correct and safe use of the unit.

Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new

owner.

-EN -

Warnings used in these instructions

The warning information is categorised by signal words, which indicate the extent of the hazard.

WARNING

•Indicates a possibly hazardous situation.

•Non-observance may lead to death or serious injuries.

CAUTION

•Indicates a possibly hazardous situation.

•Non-observance may lead to slight or minor injuries.

NOTE

Information for the purpose of clarification or for preventing possible damage to assets or to the environment.

Cross-references used in these instructions

A Reference to a figure, e.g. Fig. A.

→Reference to another section.

Intended use

Aquarius Solar 700/1500, referred to as "unit", may only be used as specified in the following:

•For pumping normal pond water for water features and fountains.

•For operation with clean water.

•Operation under observance of the permissible water quality. (→Water quality)

•Only operate with 12 VDC

•Operate in accordance with instructions.

The following restrictions apply to the unit:

•Never use the unit with fluids other than water.

•Never run the unit without water.

•Do not use for commercial or industrial purposes.

•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.

•Do not connect to the domestic water supply.

Installation

Only use the unit in horizontal position and with the filter housing in place. Ensure that the unit will never runwithout

water!

Always place the unit below water level.

Autres manuels pour Aquarius Solar 700

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Oase Pompe à eau

Oase

Oase ProMax Pressure 6000/8 Manuel utilisateur

Oase

Oase ProMax Garden Automatic 3500 Manuel utilisateur

Oase

Oase ProMax Garden Classic 3000 Mode d’emploi

Oase

Oase AquaMax Eco Expert 5300 Manuel utilisateur

Oase

Oase AquaMax Eco Series Manuel utilisateur

Oase

Oase AquaMax Eco Twin 20000 Manuel utilisateur

Oase

Oase ProfiClear Classic Manuel utilisateur

Oase

Oase 90 Manuel utilisateur

Oase

Oase IceFree 20 Manuel utilisateur

Oase

Oase AquaMax Eco Twin 20000 Manuel utilisateur

Oase

Oase AquaMax Eco Titanium 31000 Manuel utilisateur

Oase

Oase ProMax MudDrain 7000 Manuel utilisateur

Oase

Oase Aquarius Universal Classic 600 Manuel utilisateur

Oase

Oase ProfiClear Premium TF-L Pump Fed EGC Manuel utilisateur

Oase

Oase AquaMax Eco Expert 21000 Manuel utilisateur

Oase

Oase AquaMax Eco Classic Series Manuel utilisateur

Oase

Oase Aquarius Universal Expert 21000 Manuel utilisateur

Oase

Oase AquaMax Eco Classic 2500E Mode d’emploi

Oase

Oase FP 1500 Manuel utilisateur

Oase

Oase Aquarius Fountain Set Eco 250 Manuel utilisateur

Oase

Oase AquaPond AquaMax Eco Gravity 10000 Manuel utilisateur

Oase

Oase Varionaut 1 Guide de maintenance et de service

Oase

Oase ProMax Garden Automatic Series Manuel utilisateur

Oase

Oase AquaMax Eco Expert 20000 / 12V Manuel utilisateur

Manuels Pompe à eau populaires d'autres marques

Neptun

Neptun NPHW 5500 Manuel utilisateur

Sensidyne

Sensidyne Gilian BDX-II Instructions d'installation et d'utilisation

Draper

Draper 47808 Manuel utilisateur

Trolla

Trolla 12820 Manuel utilisateur

Sunfab

Sunfab SVH Series Manuel utilisateur

WilTec

WilTec 50740 Manuel utilisateur

Fieldmann

Fieldmann FVC 5015 EK Manuel utilisateur

Everbilt

Everbilt EFSUB5-122HD Manuel utilisateur

Graco

Graco Husky 3300e Manuel utilisateur

esotec

esotec 101018 Manuel utilisateur

moyno

moyno 2000 CC Manuel utilisateur

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuel utilisateur

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guide de dépannage

DUROMAX

DUROMAX XP WX Series Manuel utilisateur

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuel utilisateur

Franklin Electric

Franklin Electric IPS Manuel utilisateur

Xylem

Xylem e-1532 Series Manuel utilisateur

Milton Roy

Milton Roy PRIMEROYAL Manuel utilisateur
