North Light OTL-47-WH Manuel utilisateur

Ver. 20160628

ENGLISH

GREAT BRITAIN • CUSTOMER SERVICE

tel. 08545 300 9799 e-mail: customerservice@clasohlson.co.uk internet: www.clasohlson.com/uk

L N

The strain relief

Track Light Adaptor Art.no 36-5269 Model OTL-47-WH

36-5270 OTL-47-silv

Please read theentire instruction manual before using

theproduct and then save it for future reference. We reserve

theright for any errors in text or images and any necessary

changes made to technical data. If you have any questions

regarding technical problems please contact our Customer

Services.

Safety

All light ﬁttings must be installed in accordance with current

safety regulations to prevent life-threatening accidents.

The installation of this light ﬁtting should only be performed by

someone with agood knowledge of electrical wiring. If unsure,

contact aqualiﬁed electrician. Follow theinstructions carefully

and keep them for future reference.

Warning! Only use this track light adaptor together with other

components in theTrack light system; never connect it to

other products.

Warning! Disconnect theelectricity to thetrack before ﬁtting

thetrack light adaptor. Max weight of light ﬁtting: 4 kg.

Assembly

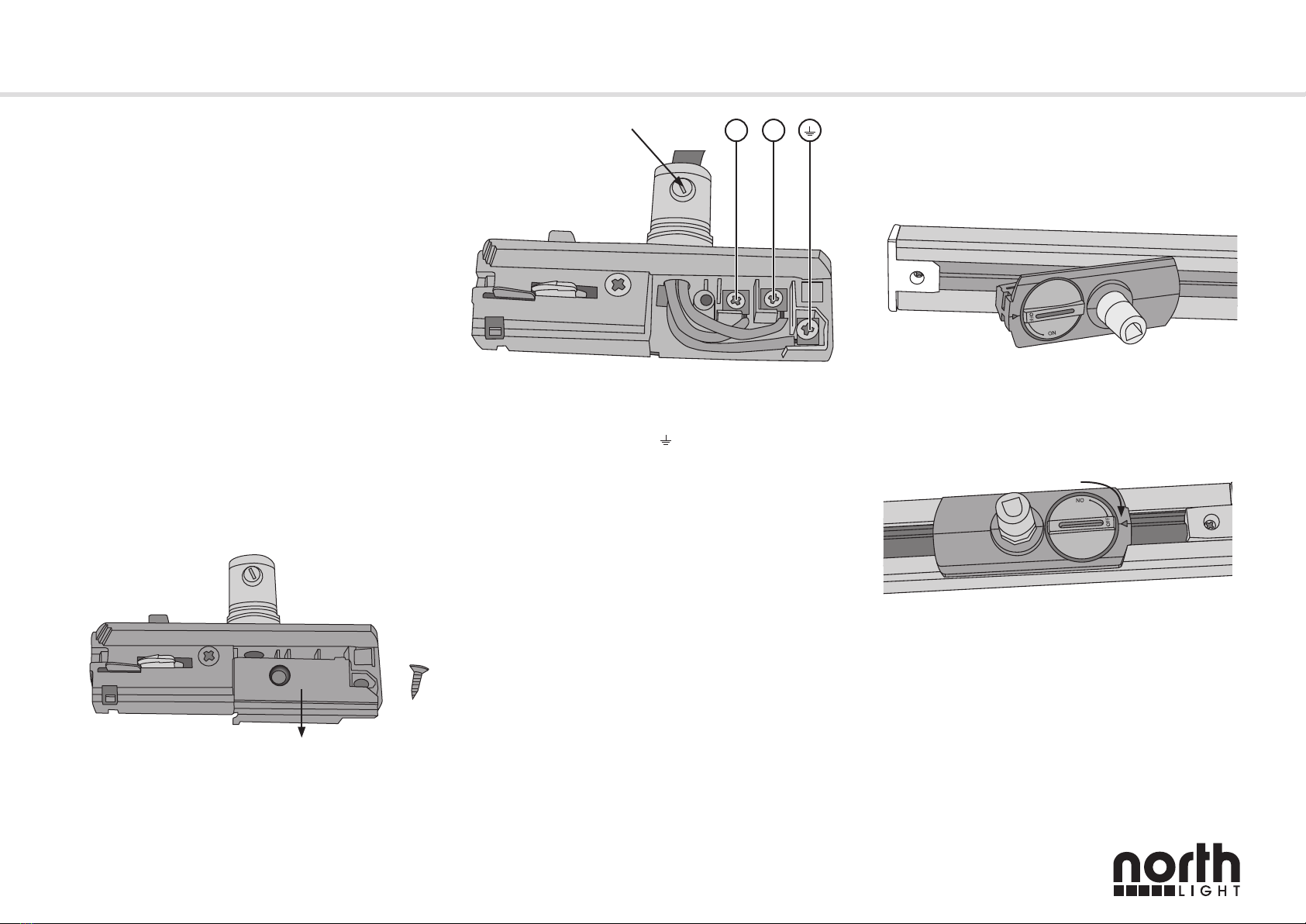

1. Remove theretaining screw in theright hand cover.

Fitting theadaptor into

thetrack

1. Switch off theelectricity to thetrack.

2. Turn theknob on theadaptor to OFF.

2. Remove thecover.

3. Thread thepower feed cable through thestrain relief and

connect thewires to theterminals as follows:

- Brown or black (Live) to L.

- Green & Yellow (Earth) to .

- Blue (Neutral) to N.

4. Tighten thestrain relief.

5. Reﬁt thecover and theretaining screw.

3. Turn thetrack light adaptor so that theearth connection

is on thecorrect side of thetrack. Both thetrack light

adaptor and thetrack are marked with aline along one

edge; both thelines should be on thesame edge.

4. Push thetrack light adaptor into thetrack and turn

theknob to ON.

5. Turn theelectricity back on.

Disposal

This product should be disposed of in accordance with local

regulations. If you are unsure how to proceed, contact your

local authority.

Ver. 20160628

SVENSKA

SVERIGE • KUNDTJÄNST

tel: 0247/445 00 fax: 0247/445 09 e-post: kundservice@clasohlson.se internet: www.clasohlson.se

Takarmatursadapter Art.nr 36-5269 Modell OTL-47-WH

36-5270 OTL-47-silv

Läs igenom hela bruksanvisningen före användning och spara

den sedan för framtida bruk. Vi reserverar oss för ev. text- och

bildfel samt ändringar av tekniska data. Vid tekniska problem

eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Alla belysningsarmaturer måste installeras korrekt för att inte

utgöra livsfara. Endast personer med nödvändig kunskap om

elinstallationer ska utföra denna installation. Saknas denna

kunskap kontakta fackman. Följ bruksanvisningen noggrant

och spara den för framtida bruk.

Varning! Använd endast denna takarmatursadapter tillsam-

mans med delar som ingår i Tracklight-systemet, anslut den

aldrig till andra produkter.

Varning! Bryt strömmen till skenan innan takarmatursadaptern

monteras. Maxvikt på lamparmatur: 4 kg.

Montering

1. Skruva ur skruven som håller fast den högra täckkåpan.

Anslutning till takskena

1. Stäng av strömmen till takskenan.

2. Vrid reglaget på takarmatursadaptern till OFF.

2. Dra ut täckkåpan.

3. Dra lampans anslutningskabel genom dragavlastningen

och anslut till kopplingsplinten:

- Brun eller svart (fas) till L.

- Gulgrön (jordledare) till .

- Blå (nolledare) till N.

4. Dra åt dragavlastningen.

5. Tryck fast täckkåpan och dra åt skruven.

3. Vänd takarmatursadaptern så att jordanslutningen är på

rätt sida mot skenan. Skenan och takarmatursadaptern

är märkta med en linje längs ena sidan, linjen ska vara på

samma sida på båda.

4. Tryck fast takarmatursadaptern i skenan och vrid reglaget

till ON.

5. Slå på strömmen igen.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt

lokala föreskrifter. Är du osäker på hur du ska gå tillväga,

kontakta din kommun.

L N

Dragavlastningen

Ver. 20160628

NORSK

NORGE • KUNDESENTER

tel: 23 21 40 00 fax: 23 21 40 80 e-post: kundesenter@clasohlson.no internett: www.clasohlson.no

Adapter til takarmatur Art. nr. 36-5269 Modell OTL-47-WH

36-5270 OTL-47-silv

Les brukerveiledningen grundig før produktet tas i bruk og ta vare

på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og

bilde, samt forandringer av tekniske data. Ved tekniske problemer

eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Alle lysarmaturer må installeres riktig for ikke å være til fare for liv

og helse. All fast installasjon skal, i Norge, utføres av registrert

installasjonsvirksomhet. Les hele bruksanvisningen og ta vare

på den for framtidig bruk.

Advarsel! Denne adapteren skal kun benyttes sammen med

deler som inngår i Tracklight-systemet. Den må aldri brukes

sammen med andre produkter.

Advarsel! Bryt alltid strømmen til skinnen før adapteren monteres.

Maks vekt på armatur: 4 kg.

Montering

1. Løsne skruen som holder på det høyre dekselet.

Kobling til takskinne

1. Skru av strømmen til takskinnen.

2. Drei bryteren til adapteren til OFF.

2. Trekk dekselet ut.

3. Trekk lampens tilkoblingskabel ut gjennom strekkavlastningen

og koble til koblinsplinten:

- Gul/grønn (jordleder) til .

4. Dra til strekkavlastningen.

5. Sett på plass dekselet igjen, og dra til skruen.

3. Vend adapteren slik at jordtilkoblingen er på riktig side mot

skinnen. Skinnen og adapteren er merket med en linje langs

den ene siden. Linjen skal være på samme side på begge.

4. Trykk takarmaturadapteren fast til skinnen og drei bryteren

til ON.

5. Koble til strømmen igjen.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale

forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Strekkavlastningen

Ver. 20160628

SUOMI

SUOMI • ASIAKASPALVELU

puh: 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi kotisivu: www.clasohlson.fi

Sovitin kattovalaisimeen Tuotenumero 36-5269 Malli OTL-47-WH

36-5270 OTL-47-silv

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne

tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen

muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään

tai asiakaspalveluun.

Turvallisuus

Kaikki valaisimet tulee asentaa asianmukaisesti, tai ne saattavat

aiheuttaa hengenvaaran. Valaisimia saavat asentaa ainoastaan

henkilöt, joilla on riittävät taidot sähköasennuksien tekemiseen.

Jos sinulla ei ole riittäviä taitoja, ota yhteyttä ammattilaiseen.

Noudata käyttöohjeita tarkasti ja säilytä ne tulevaa tarvetta varten.

Varoitus! Käytä tätä sovitinta ainoastaan Tracklight-järjestel-

män osien kanssa. Älä liitä sovitinta muihin tuotteisiin.

Varoitus! Katkaise kiskon sähkövirta ennen sovittimen asenta-

mista. Valaisimen enimmäispaino: 4 kg.

Asennus

1. Irrota oikeanpuoleisen peitekuvun kiinnitysruuvi.

Sovittimen liittäminen

kattokiskoon

1. Sammuta kattokiskon sähkövirta.

2. Käännä sovittimen säädin asentoon OFF.

2. Vedä peitekupu ulos.

3. Vedä valaisimen liitäntäkaapeli vedonpoiston läpi ja liitä se

liitäntärimaan seuraavalla tavalla:

- Liitä ruskea tai musta johto (vaihejohdin) L-kirjaimella

merkittyyn liitäntään.

- Liitä keltavihreä johto (maajohdin) merkillä ( ) merkit-

tyyn liitäntään.

- Liitä sininen johto (nollajohdin) N-kirjaimella merkittyyn

liitäntään.

4. Kiristä vedonpoisto.

5. Paina peitekupu paikalleen ja kiristä ruuvi.

3. Käännä sovitin niin, että maajohtimen liitäntä on kiskon

puolella. Kiskon ja sovittimen yhdellä sivulla on merkkiviiva,

jonka tulee olla molemmissa samalla puolella.

4. Paina sovitin kiskoon ja käännä säädin asentoon ON.

5. Laita sähkövirta takaisin päälle.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

L N

Vedonpoisto

Ver. 20160628

DEUTSCH

DEUTSCH •KUNDENSERVICE

Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.

Adapter für Deckenleuchte Art.nr 36-5269 Modell OTL-47-WH

36-5270 OTL-47-silv

Vor Inbetriebnahme diekomplette Bedienungsanleitung

durchlesen und aufbewahren. Irrtümer, Abweichungen und

Änderungen behalten wir uns vor. Bei technischen Problemen

oder anderen Fragen freut sich unser Kundenservice über eine

Kontaktaufnahme.

Sicherheitshinweise

Wand- und Deckenleuchten müssen korrekt installiert sein um

keine Gefahr darzustellen. Solche Installationen sind nur von

Personen mit ausreichenden Kenntnissen über Elektroinstal-

lationen durchzuführen. Sind keine ausreichenden Kenntnisse

vorhanden, muss ein Fachmann aufgesucht werden.

Die Bedienungsanleitung vollständig durchlesen und für künftigen

Gebrauch aufbewahren.

Warnung: Diesen Adapter für Deckenleuchten nur zusammen

mit dem Tracklight-System benutzen. Nie zusammen mit anderen

Produkten benutzen.

Warnung: Vor derMontage sicherstellen, dass derStromﬂuss

zur Schiene unterbrochen ist. Max. Gewicht für

Deckenleuchte: 4 kg.

Montage

1. Die Schraube derrechten Abdeckung entfernen.

Anschluss anDeckenschiene

1. Den Strom zur Deckenschiene abschalten.

2. Den Regler am Adapter in dieStellung OFF bringen.

3. Das Kabel derLampe durch dieZugentlastung führen und

ander Lüsterklemme anschließen.

- Braun bzw. schwarz (Phase) anL.

- Grün-gelb (Schutzleiter) an .

- Blau (Neutralleiter) anN.

4. Die Zugentlastung festziehen.

5. Die Decklpatte festdrücken und dieSchraube anziehen.

3. Den Adapter so ausrichten, dass sich derAnschluss

für den Schutzleiter auf derrichtigen Seite zur Schiene

beﬁndet. Die Schiene und derAdapter haben jeweils eine

Markierung auf einer Seite. Diese Linien müssen sich auf

dergleichen Seite beﬁnden.

2. Die Deckplatte herausziehen.

4. Den Adapter in dieSchiene drücken und den Regler in

diePosition ON bringen.

5. Den Strom wieder einschalten.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen

entsorgen. Weitere Informationen sind von derGemeinde oder

den kommunalen Entsorgungsbetrieben erhältlich.

L N

Die Zugentlastung
