Nordpeis Me Basic Manuel utilisateur

Art.no: SA-ME000-B14, SA-ME000-B24

Last updated: 19.06.2018

Test Report No: RRF 40 17 4683, NS 17 4683

NO Monterings og bruksanvisning

SE Installations och bruksanvisning

GB Installation and user manual

FI Asennus ja käyttöohje

DE Installations und Benutzerhandbuch

FR Manuel d’installation et d’utilisation

Me Basic

2

FIG 1 Me Basic = mm / air / chimney

483

520

1100

171

984

340

305

147

1075

100

173

70

483

520

1100

171

984

339

305

147

1075

100

173

70

340

3

Se egen monteringsanvisning

See separate instruction

Se egen mon teringsanvisning

Katso erilliset ohjeet

Beachten Sie die seperate Montageanleitung

Voir le manuel d’installation séparé

Referer til ME manualen og fjern Thermotteplatene fra brennkammeret.

Se monteringsanvisningen för ME och ta bort thermotte-infordringen.

Refer to the installation manual for ME and remove the Thermotte liner.

Katso ME-asennusohje ja irrota Thermotte-levyt.

Siehe die ME-Einbauanleitung und entfernen Sie den Thermotte-Mantel.

Reportez-vous au manuel d’installation du modèle ME et retirez l’habillage en

Thermotte.

NO

SE

FI

GB

DE

FR

Manual for ME

4

FIG 2

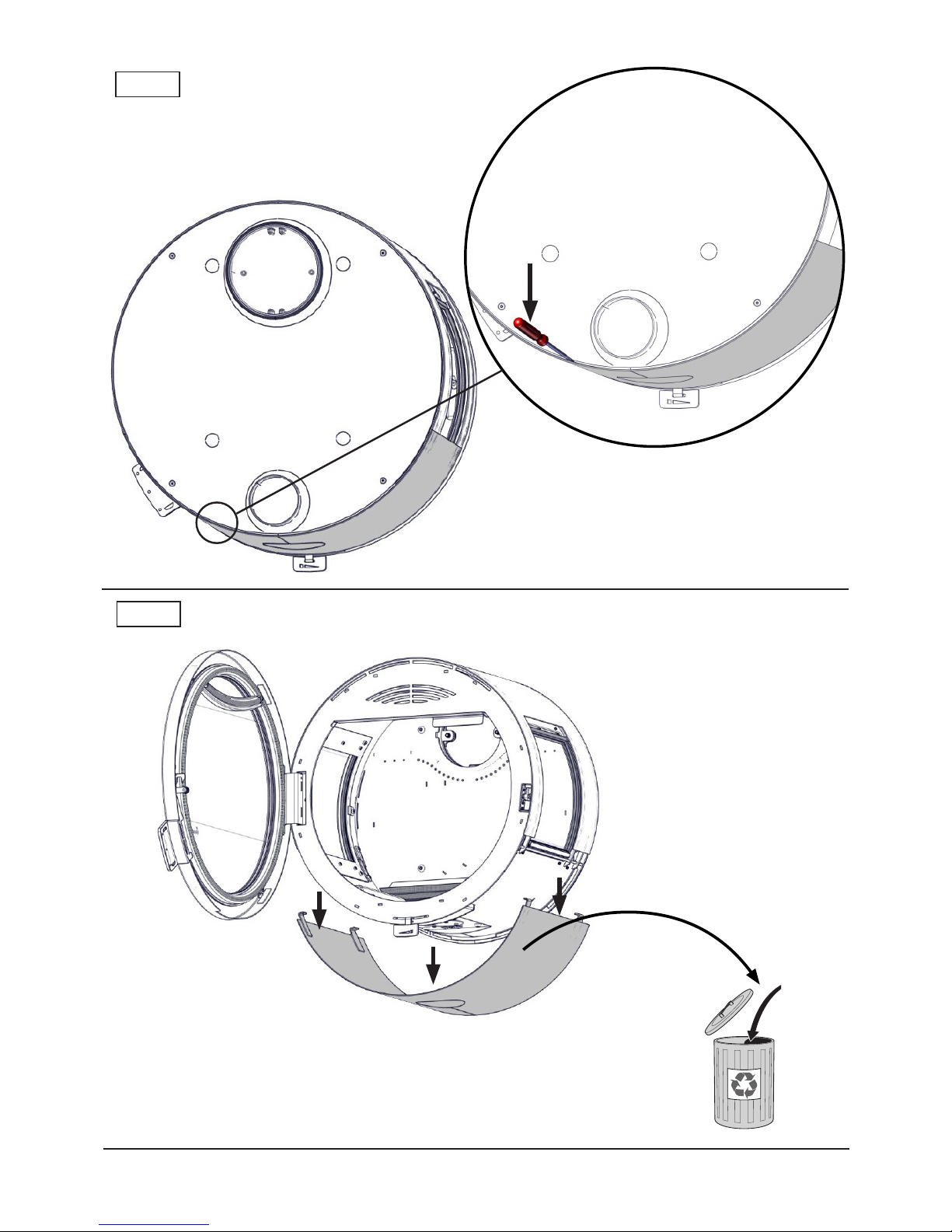

1.

2.

3 mm

3.

4.

3 mm

5

FIG 3

FIG 3a

6

FIG 4

1.

2.

3 mm

3.

4.

3 mm

7

6 mm

FIG 5

4 mm

x4

FIG 6

Nedre luftstilkobling / Undre luftanslutning

Bottom air connection / Palamisilmaliitäntä pohjassa

Unterer Luftanschluss / Raccordement d’air par le bas

8

x4

1.

2.

OK

FIG 7

FIG 8

9

FIG 8a

FIG 9

10

Monter Thermotteplatene i motsatt rekkefølge de ble tatt ut.

Sätt tillbaka thermotte-plattorna på samma sätt som de togs bort, men i omvänd ordningsföljd.

Re-install the thermotte plates in the reverse order as they were disassembled.

Asenna Thermotte-levyt päinvastaisessa järjestyksessä.

Bauen Sie die Thermotte-Platten in umgekehrter Ausbaureihenfolge wieder ein.

Remonter les plaques Thermotte dans l’ordre inverse du désassemblage.

NO

FI

GB

SE

DE

FR

FIG 9a

0mm

0mm

0mm

0mm

Autres manuels pour Me Basic

5

Autres manuels Nordpeis Cheminée intérieure

Nordpeis

Nordpeis Cannes CC-CAN0X-100 Manuel utilisateur

Nordpeis

Nordpeis CC-RON04-1X0 Ronda 160 Soapstone Manuel utilisateur

Nordpeis

Nordpeis Havanna Manuel utilisateur

Nordpeis

Nordpeis Basel Manuel utilisateur

Nordpeis

Nordpeis Odense Exclusive High FP-ODE02-2X0 Manuel utilisateur

Nordpeis

Nordpeis NI-22 Manuel utilisateur

Nordpeis

Nordpeis NI-22 Manuel utilisateur

Nordpeis

Nordpeis CC-DEN00-00X Manuel utilisateur

Nordpeis

Nordpeis Salzburg L Manuel utilisateur

Nordpeis

Nordpeis FP-CH002-200 Manuel utilisateur

Nordpeis

Nordpeis N-24 round Manuel utilisateur

Nordpeis

Nordpeis Salzburg M II Manuel utilisateur

Nordpeis

Nordpeis ME Pedestal Manuel utilisateur

Nordpeis

Nordpeis Monaco A Low Base L + Bench Manuel utilisateur

Nordpeis

Nordpeis S-31A Manuel utilisateur

Nordpeis

Nordpeis Tine Manuel utilisateur

Nordpeis

Nordpeis Salzburg C Manuel utilisateur

Nordpeis

Nordpeis Ellen Manuel utilisateur

Nordpeis

Nordpeis X-20 F Manuel utilisateur

Nordpeis

Nordpeis Quadro Colorado Exclusive Manuel utilisateur

Nordpeis

Nordpeis Ronda Manuel utilisateur

Nordpeis

Nordpeis Monaco C High Base Right Manuel utilisateur

Nordpeis

Nordpeis Skagen Kitchen Manuel utilisateur

Nordpeis

Nordpeis NI-25 Manuel utilisateur
