Nikon AF-S Micro NIKKOR 60mm f/2.8G ED Manuel utilisateur

使用説明書

(P. 2–13)

User’s Manual

(PP. 14–25)

Benutzerhandbuch

(S. 26–37)

Manuel de l’utilisateur

(P. 38–49)

Manual del Usuario

(PP. 50–61)

Anvädarhandbok

(S. 62–73)

Руководство пользовэтеля

(CTP. 74–85)

Gebruikshandleiding

(P. 86–97)

Manuale d’uso

(PP. 98–109)

(P. 110–121)

(P. 122–133)

(P. 134–145)

AF-S Micro NIKKOR

60mm f/2.8 ED

Nano Crystal Coat

警告この表示を無視して、誤った取り扱いをすると、人が死亡または重

傷を負う可能性が想定される内容を示しています。

注意この表示を無視して、誤った取り扱いをすると、人が傷害を負う可

能性が想定される内容および物的損害の発生が想定される内容を示

しています。

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いく

ださい。この「安全上のご注意」は製品を安全に正しく使用していただき、

あなたや他の人々への危害や財産への損害を未然に防止するために、重

要な内容を記載しています。お読みになった後は、お使いになる方がい

つでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

警告

分解禁止

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

接触禁止

すぐに修理依頼を

落下などによって破損し、内部が露出したときは、露出

部に手を触れないこと

感電したり、破損部でケガをする原因となります。

カメラの電池を抜いて、販売店またはニコンサービス機関に修理を

依頼してください。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近

くに具体的な注意内容（左図の場合は感電注意）が描かれています。

記号は、禁止（してはいけないこと）の行為を告げるものです。図の中

や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の

中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれて

います。

警告

電池を取る

すぐに修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速やか

にカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出

す際、やけどに充分注意してください。電池を抜いて、販売店また

はニコンサービス機関に修理を依頼してください。

水かけ禁止

水につけたり水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

使用禁止

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使

用すると、爆発や火災の原因となります。

見ないこと

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から十分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。

画角から太陽をわずかに外しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップをつけるか太陽光の

あたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

移動禁止

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

放置禁止

窓を閉め切った自動車の中や直射日光が当たる場所など、

異常に温度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

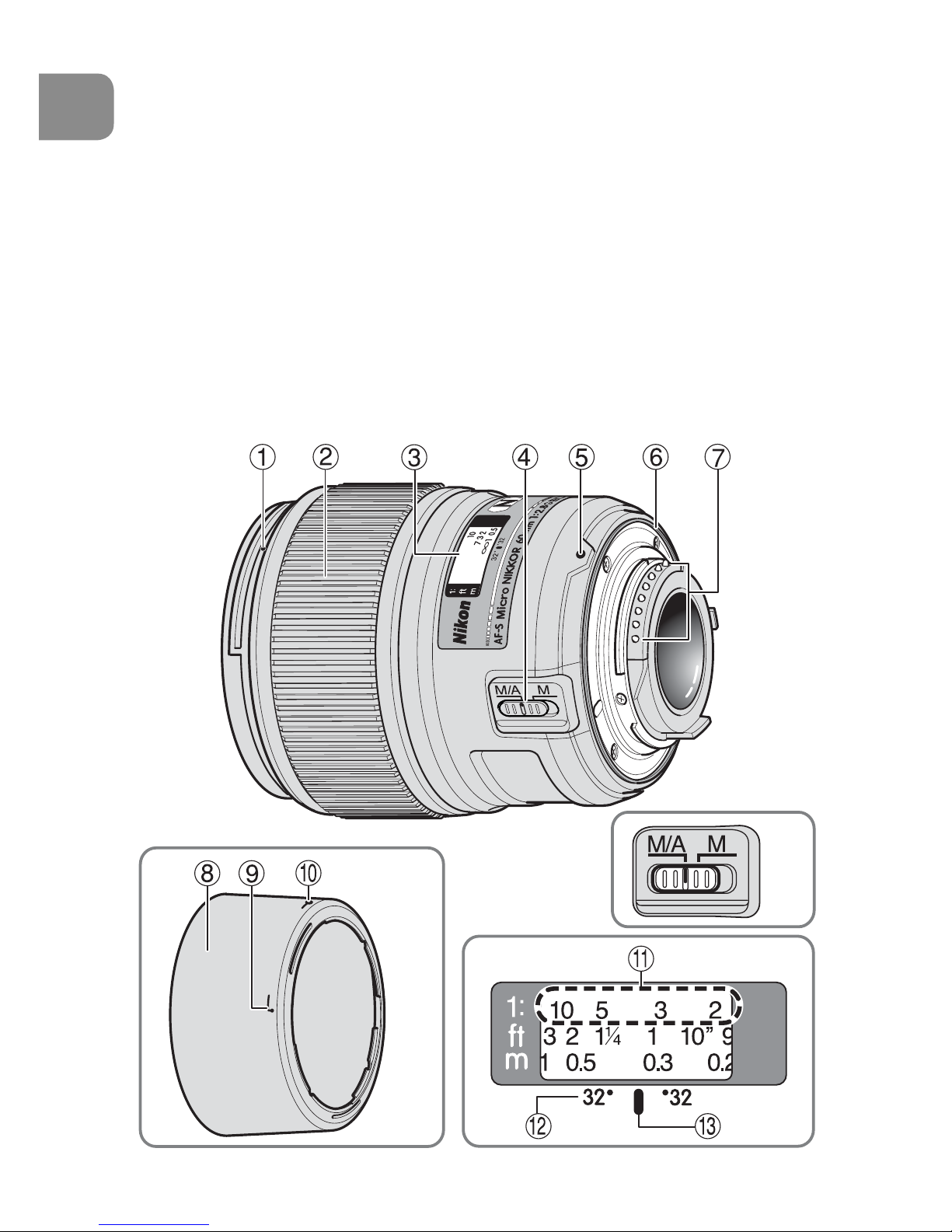

1.各部の名称:（）参照頁

①フード着脱指標（P.9）

②フォーカスリング（P.7）

③距離目盛（P.7）

④フォーカスモード切り換えス

イッチ（P.7）

⑤レンズ着脱指標

⑥レンズマウントゴムリング

（P.6）

⑦CPU 信号接点（P.6）

⑧フード（P.9）

⑨フード取り付け指標（P.9）

⑩フードセット指標（P.9）

⑪倍率目盛（P.7）

⑫被写界深度目盛（P.7）

⑬距離目盛基準線（P.7）

2.使用できる機能

カメラによって使用できる機能には制限・制約がありますので、カメラ

の使用説明書でもご確認ください。

カメラオート

フォーカス

露出モード

P※1 SAM

D3、D2 シリーズ、D1 シリーズ、

D300、D200、D100、D80、

D70 シリーズ、D60、D50、D40 シリーズ

○ ○ ○○○

F6、F5、F100、F80 シリーズ、

ニコン U2、ニコン U ○ ○ ○○○

プロネア 600i、プロネア S ※2 ○ ○ ○○○

F4 シリーズ、F90X シリーズ、

F90 シリーズ、F70D ○ ○ ○××

ニコン Us、F60D、F50D、

F-401 シリーズ × ○ ○○○

F-801 シリーズ、F-601M × ○ ○ × ×

F3AF、F-601、F-501、

MFカメラ（F-601M を除く） × × ×××

○：使用可 ×：使用不可

※1：P には AUTO（オート）モード、イメージプログラムモードを含

みます。

※2：M モードの設定はありません。

3.はじめに

このたびはニッコールレンズをお買い上げいただき、誠にありがとうご

ざいます。このレンズは、高速で静かな AF（オートフォーカス）撮影を

可能にするレンズ内超音波モーター（サイレント・ウェーブ・モーター）

駆動方式を採用した高性能なマイクロレンズです。

■特長

●AF（オートフォーカス）撮影および MF（マニュアルフォーカス）撮

影の切り換えが簡単にできるフォーカスモード切り換えスイッチを装

備しています。

●AF 撮影中にも瞬時にマニュアルフォーカスに切り換えられる「マニュ

アル優先オートフォーカス」機能を装備しています。

●被写体までの距離情報をカメラ側に伝達する機能を備え、3D マルチ

パターン測光機能を持ったカメラとの組み合わせでは、より的確な露

出制御を実現します。

●



ニコン独自の ED（特殊低分散）ガラスによる色収差の補正とともに、

非球面レンズや良好なボケ味が得られる円形絞りの採用で、優れた光

学性能、描写性能を発揮します。

●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施し

たことで、強い太陽光が当たるスポーツ撮影から、スポットライトの

ある室内撮影まで、クリアーで抜けの良い画像を提供します。

●最短撮影距離 0.185m までの近接撮影ができます。

■ご注意

●CPU 信号接点は汚さないようにご注意ください。

●ニコン DX フォーマットのニコンデジタル一眼レフカメラ（D2 シリ

ーズ、D300 など）に装着すると、対角線画角は 26 30′となり、

35mm 判換算では焦点距離約 90mm 相当のレンズになります。

●レンズマウントゴムリングが破損した場合は、そのまま使わずに、販

売店またはニコンサービス機関に修理を依頼してください。

●ワイヤレスリモートスピードライトSB-R200 は、レンズ先端に 4 個

まで装着できます。

4.フォーカスモードの切り換え

カメラによって、フォーカスモードを選択できます。

カメラ

カメラの

フォーカス

モード

レンズのフォーカスモード

M/A M

D3、D2 シリーズ、

D1 シリーズ、D300、D200、

D100、D80、D70 シリーズ、

D60、D50、D40 シリーズ、

F6、F5、F4 シリーズ、F100、

F90X シリーズ、F90 シリーズ、

F80 シリーズ、F70D、

ニコン U2、ニコン U、

プロネア 600i、プロネア S

（C ／ S）

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

MF マニュアルフォーカス

（フォーカスエイド可）

ニコン Us、F60D、F50D、

F-801 シリーズ、

F-401 シリーズ、F-601M

（C ／ S）

マニュアルフォーカス

（フォーカスエイド可能：F-601M

は不可）

■ M/A（マニュアル優先オートフォーカスモード）（P.6 参照）

aフォーカスモード切り換えスイッチを M/A にセッ

トします。

bオートフォーカスでシャッターボタンを半押し中、

またはカメラの AF 作動ボタンを押したままフォー

カスリングを回すと、マニュアルフォーカスができます。

●シャッターボタンまたはカメラの AF 作動ボタンから指を離し、再

度オートフォーカス動作（シャッターボタンの半押しなど）をする

と、オートフォーカスに戻ります。

5.被写界深度

被写体の前後のどの範囲が鮮明に写

るかという被写界深度の範囲は、距

離目盛基準線の両側の被写界深度目

盛が示す距離目盛で、おおよそ読む

ことができます。ただし、近距離で

はズレが生じるため被写界深度目盛

は使用できませんので被写界深度表

（P.150）をご覧ください。被写界深

度プレビュー（絞り込み）機構を持

つカメラでは、プレビューボタンを

押してファインダー内で被写界深度

を確認できます。

6.撮影倍率

撮影倍率とは、フィルム面上に写された像の大きさと被写体の実際の大

きさとの比率です。たとえば実際には 5 cm の長さの被写体がフィルム

面上に 1 cm に写ったときの撮影倍率は 1/5 倍（1：5）といいます。

距離目盛のすぐ上の倍率目盛（オレンジ色）により、先に倍率を決めて

から撮影することもできます。たとえば 1/5 倍の倍率で撮影したいと

きは倍率目盛の5を距離目盛に合わせ、ピントを合わせます。なお、

各撮影距離での撮影倍率については被写界深度表（P.150）をご参照

ください。

距離目盛基準線

被写界深度目盛

倍率目盛

7.接写、複写撮影

接写、複写撮影の際は特にカメラブレに注意してください。カメラブレ

を防ぐ方法として、しっかりとした三脚を用い、ケーブルレリーズ、ま

たはリモートコードを併用することをおすすめします。接写撮影では、

一般に被写界深度が著しく浅くなるので、奥行きのある被写体の撮影で

は、絞りを十分絞って、露出時間を長くしてください。また、写したい

部分をフィルム面（撮像素子面）と平行に置くことなどの注意も必要です。

●

クローズアップレンズをお使いの場合は、マニュアルフォーカスで撮

影してください。

クローズアップ

レンズ

撮影倍率被写界面積（cm）撮影距離（cm）

No.5T

1⁄11.1 ― 1.07 26.7x40.0―2.24x3.36 80.6―18.5

No.6T

1⁄5.7 ― 1.14 13.6x20.5―2.11x3.16 48.2 ―18.5

No.5T＋6T 1⁄4.2 ― 1.20 10.0x15.0―2.00x3.00 41.2―18.5

8.露出倍数について

レンズの F 値は無限遠での被写体の像の明るさを表しますが、撮影倍率

を上げて撮影すると像の明るさは F 値より減少します。このときの実質

的な明るさを有効Ｆ値（実効 F 値ともいいます）と呼び、実質的な明る

さが減少した分だけ増やす露出の係数を露出倍数といいます。

9.有効 F 値の変化について（P.146の図参照）

このレンズは、撮影倍率が上がるに従いフィルム面上（撮像素子面）で

の像の明るさは減少します。有効 F 値（実効 F 値ともいいます）は大き

く（＝暗く）なります。この変化量はカメラが自動的に補正するので、

露出を決める際や TTL 調光によるフラッシュ撮影で露出倍数を考慮する

必要はありません。

なお、カメラ側の外部表示パネルやファインダー内表示部で表示される

絞り値は露出倍数が自動的に補正された F 値です。

10.絞り値の設定

絞り値は、カメラ側で設定してください。カメラの露出（撮影）モード

が A（絞り優先オート）、M（マニュアル）で絞りをセットした場合でも、

撮影距離によって有効 F 値（実効 F 値ともいいます）が変化すると、カ

メラは設定した F 値を保つように、自動的に絞りを調整（最大約 1.6 段）

します。

11.バヨネットフード HB-42 の取り付け、取り外し

■取り付け方

レンズ先端のフード着脱指標とフ

ード取り付け指標（、2 ヵ所

のいずれか）を合わせて、時計回

りにカチッと音がするまでフード

を回転させ、確実に取り付けます。

●

フード着脱指標とフードセット

指標（）が合っていること

を確認してください。

●

フードが正しく取り付けられな

いと撮影画面にケラレを生じま

すのでご注意ください。

●

フード先端を強くつかむと着脱

が困難になります。着脱の際は、フードの根元（フード取り付け指標

部分）付近を持って回転させてください。

●

収納時はフードを逆向きにしてレンズに取り付けられます。

■取り外し方

フードの根元（フード取り付け指標部分）付近を持ち、反時計回りにフ

ードを回転させて取り外します。

12.カメラ内蔵フラッシュ使用時のご注意

ケラレ（写真の一部に影ができる）を防止するため、レンズフードは取

り外して使用してください。

フード取り付け指標

フードセット指標

フード着脱

指標

13.ファインダースクリーンとの組み合わせ

スクリーン

カメラ

ABCE

EC-B

EC-E F

G2 J K L M P U

F6 ◎◎―◎ ― ―――◎―◎ ―

F5+DP-30 ◎◎ ◎ ◎ ― ○◎―◎ ―

F5+DA-30 ◎◎ ◎ ◎ ― ◎―◎ ―

F4+DP-20 ―◎ ◎ ― ◎◎◎― ◎

F4+DA-20 ―◎ ◎ ― ◎◎― ◎

■構図の決定やピント合わせの目的には

◎： 好適です

○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響があ

りません。

： 各カメラに存在しないファインダースクリーンです。

空欄：使用不適当です。ただし、M スクリーンの場合、撮影倍率 1/1 倍

以上の近接撮影に用いるため、この限りではありません。

ご注意

●上記以外のカメラで B、E スクリーンをお使いの場合は、それぞれ B、

E スクリーンの欄をご覧ください。
