Niko 1-55511 Series Manuel utilisateur

15. Binnenbewegingsmelder

Beschrijving

De binnenbewegingsmelder detecteert beweging van een warmtebron en activeert of deactiveert Niko Home Control

functies.

Overzicht

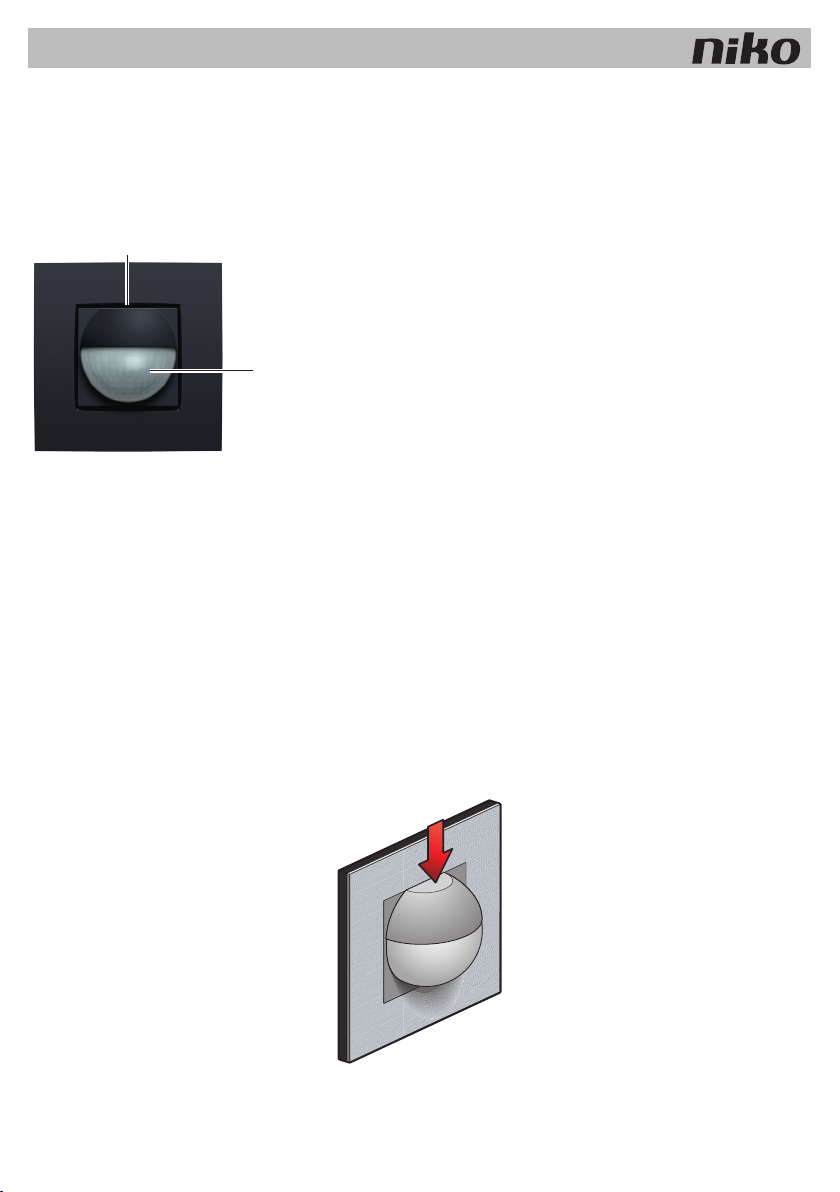

A. Manuele-modeknop/

adresknop

Deze knop heeft twee functies:

• schakelt de manuele mode in.

• bij het programmeren van de installatie geeft de

knop het unieke adres van de bewegingsmelder

door tijdens de adresseringsfase.

B. Sensor Licht op als de manuele mode geactiveerd is.

Bestaat uit twee onderdelen:

550-20210 (sokkel) en 1XX-55511 (sensor)

Werking

De binnenbewegingsmelder detecteert beweging van een warmtebron met behulp van de Passief InfraRood technologie

(PIR). Als hĳ beweging detecteert, activeert of deactiveert hĳ Niko Home Control functies. Deze functies wĳs je toe bĳ het

programmeren van de installatie door functies te koppelen aan het unieke adres van elke binnenbewegingsmelder.

Als een persoon het detectiegebied betreedt, wordt het startgedrag uitgevoerd. Bĳ het verlaten van of het bewegingsloos

verblĳven in het detectiegebied (10s na laatste detectie) wordt het stopgedrag uitgevoerd.

De binnenbewegingsmelder heeft ook een manuele mode. In manuele mode gedraagt de binnenbewegingsmelder zich

alsof er permanent beweging is. Druk op de manuele-modeknop om deze mode te activeren of te deactiveren. Als je de

manuele mode niet deactiveert, blĳft de functie die aan de bewegingsmelder gekoppeld is 4 uur lang actief.

Binnenbewegingsmelder 1

Installatie

De binnenbewegingsmelder bestaat uit twee delen: de sensor en de sokkel. Deze bevestig je op een standaard

inbouwdoos met schroeven.

A B C D

Installatieschema binnenbewegingsmelder

A. Enkelvoudige inbouwdoos

(geen Niko product)

B. Sokkel

C. Sensor

D. Afdekkader

Verticale detectiehoek (zĳaanzicht) en horizontale detectiehoek (bovenaanzicht)

10°

0°

35°

50°

0°

180°

SIDEVIEW

TOPVIEW

2Binnenbewegingsmelder

• Installeer de binnenbewegingsmelder enkel binnen.

• Installeer de binnenbewegingsmelder op 90 - 110cm boven het vloeroppervlak.

• De maximale detectieafstand bedraagt 8m.

Om de binnenbewegingsmelder te installeren:

1 Sluit de sokkel aan op de tweedraadse buskabel.Aan de achterzijde van de sokkel zitten twee contacten “B1” en twee

contacten “B2”.Verbind elke draad afzonderlijk met één contact “B1” en één contact “B2”.

• Strip de draden van de buskabel 9 - 10mm.

• Per contact mag maximaal één draad verbonden worden met een diameter van elk 0,5 - 1mm.

• De polariteit is van geen belang.

De sokkel is aangesloten.Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere

contacten “B1” en “B2”.

2 Schroef de sokkel vast op de enkelvoudige inbouwdoos.

Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een sokkel met klauwenset.

Van de brug zijn twee versies beschikbaar:

• sokkel 60 x 71mm met klauwbevestiging (België)

• sokkel 71 x 71mm met schroefbevestiging (Nederland)

3 Klik de sensor op de sokkel.

De binnenbewegingsmelder instellen

Met de potentiometer onder het deksel van de sensor kun je de lichtgevoeligheid instellen tussen 5 en 1200lux.

Om deze instellingen te wĳzigen:

1 Open het deksel.

2 Draai de potentiometer in de gewenste stand met een schroevendraaier. Draai naar rechts om de lichtgevoeligheid te

doen afnemen (tot maximaal 1200lux of daglicht). Draai naar links om de lichtgevoeligheid te doen toenemen

(tot minimaal 5lux of nacht).

Binnenbewegingsmelder 3

Technische gegevens

• rustspanning: 26Vdc (ZLVS, zeer lage veiligheidsspanning)

• CE-gemarkeerd

• detectiehoek: horizontaal 180°, verticaal 60°

• detectiebereik: 8m (horizontaal)

• lichtgevoeligheid: 5- 1200lux

• manueel bedienbaar

• omgevingstemperatuur: 5 - 40 °C

4Binnenbewegingsmelder

15. Détecteur de mouvement intérieur

Description

Le détecteur de mouvement intérieur détecte les mouvements d'une source de chaleur et active ou désactive des

fonctions de l'installation Niko Home Control.

Synthèse

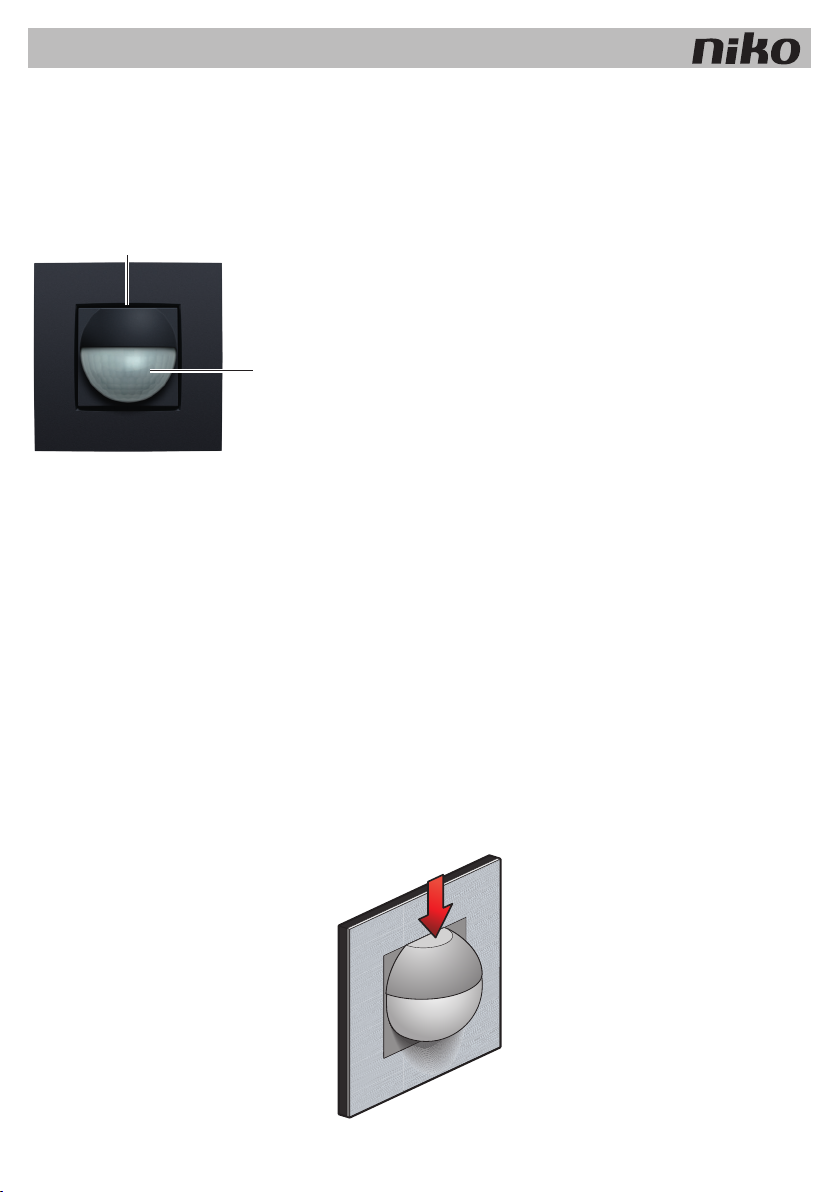

A. Bouton du mode

manuel/bouton

d'adressage

Ce bouton possède deux fonctions:

• active le mode manuel.

• lors de la programmation de l'installation,

transmet l'adresse unique du détecteur de

mouvement pendant la phase d'adressage.

B. Capteur S’allume lorsque le mode manuel est activé.

Est composé de deux éléments:

550-20210 (socle) et 1XX-55511 (capteur)

Fonctionnement

Le détecteur de mouvement intérieur utilise la technologie des infrarouges passifs (PIR) pour détecter les mouvements

d'une source de chaleur. Lorsqu'il détecte un mouvement, il active ou désactive des fonctions de l'installation Niko Home

Control. Attribuez ces fonctions lors de la programmation de l'installation, en les liant à l'adresse unique de chaque

détecteur de mouvement intérieur.

Si une personne pénètre dans la zone de détection, le comportement de démarrage est exécuté. Si la personne quitte la

zone de détection ou ne bouge plus dans cette zone (10s après la dernière détection), le comportement d'arrêt est

exécuté.

Le détecteur de mouvement intérieur possède également un mode manuel. Dans ce cas, il se comporte comme si le

mouvement était permanent. Pour activer ou désactiver ce mode, appuyez sur le bouton du mode manuel. Si vous ne

désactivez pas le mode manuel, la fonction liée au détecteur de mouvement reste active pendant 4 heures.

Détecteur de mouvement intérieur 5

Installation

Le détecteur de mouvement intérieur se compose de deux parties : le capteur (1XX-55511) et le socle (550-20210). Fixez

celui-ci sur une boîte d'encastrement standard avec vis.

A B C D

Schéma d'installation du détecteur de mouvement intérieur

A. Boîte d'encastrement simple

(pas un produit Niko)

B. Socle

C. Capteur

D. Plaque de recouvrement

Angle de détection vertical (vue latérale) et angle de détection horizontal (vue du dessus)

10°

0°

35°

50°

0°

180°

SIDEVIEW

TOPVIEW

6Détecteur de mouvement intérieur

• Installez le détecteur de mouvement intérieur exclusivement à l'intérieur.

• Installez le détecteur de mouvement intérieur à une hauteur de 90 à 110cm au-dessus du sol.

• La distance de détection maximale est de 8m.

Pour installer le détecteur de mouvement intérieur, procédez comme suit:

1 Raccordez le socle au câble bus à deux ﬁls.À l'arrière du socle, vous pouvez voir deux contacts «B1» et deux

contacts «B2». Raccordez chaque ﬁl séparément à un contact «B1» et un contact «B2».

• Dénudez les fils du câble bus sur 9 à 10mm.

• Par contact, vous pouvez raccorder au maximum un fil d'un diamètre de 0,5 à 1mm.

• La polarité n'a pas d'importance.

Le socle est raccordé. Si vous devez repiquer vers un élément de commande suivant, utilisez les autres contacts

«B1» et «B2».

2 Fixez le socle sur la boîte d'encastrement simple à l'aide de vis.

Si la boîte d'encastrement ne possède pas de ﬁxation par vis, utilisez un socle muni de griffes.

Le socle existe en trois versions:

• socle 60x71mm avec ﬁxation par griffes (Belgique)

• socle 71x71mm avec ﬁxation par vis (Pays-Bas)

3 Encliquetez le capteur sur le socle.

Réglage du détecteur de mouvement intérieur :

Le potentiomètre qui se trouve sous le couvercle du capteur vous permet de régler la sensibilité à la lumière entre 5 et

1200lux. Pour modiﬁer ce réglage, procédez comme suit:

1 Ouvrez le couvercle.

2 À l'aide d'un tournevis, faites tourner le potentiomètre jusqu'à la position souhaitée.Tournez-le vers la droite pour

réduire la sensibilité à la lumière (jusqu'à 1200lux ou lumière du jour).Tournez-le vers la gauche pour augmenter la

sensibilité à la lumière (jusqu'à 5lux ou nuit).

Détecteur de mouvement intérieur 7

Données techniques

• tension de repos: 26Vdc (TBTS, très basse tension de sécurité)

• marquage CE

• angle de détection: horizontal 180°, vertical 60°.

• portée de détection : 8m (horizontalement)

• sensibilité à la lumière : 5- 1200lux

• commande manuelle possible

• température ambiante: 5 – 40 °C

8Détecteur de mouvement intérieur

15. Innenbewegungsmelder

Beschreibung

Der Innenbewegungsmelder erfasst die von einer Wärmequelle ausgehenden Bewegungen und aktiviert bzw. deaktiviert

bestimmte Niko Home Control-Funktionen.

Übersicht

A. Taster für Handmodus

/ Adressierungstaster

Dieser Taster besitzt zwei Funktionen:

• Einschalten des Handbetriebsmodus

• Angabe der eindeutigen

Bewegungsmelderadresse während der

Adressierungsphase bei der Installationsanlagenp

rogrammierung.

B. Sensor Leuchtet bei aktiviertem Handbetriebsmodus auf.

Besteht aus zwei Teilen:

550-20210 (Sockel) und 1XX-55511 (Sensor)

Funktionsweise

Der Innenbewegungsmelder erfasst Bewegungen einer Wärmequelle mittels Passiv-Infrarot-Technologie (PIR). Wenn er

Bewegung erfasst hat, aktiviert oder deaktiviert er bestimmte Niko Home Control-Funktionen. Sie weisen diese Funktionen

während der Anlagenprogrammierung der eindeutigen Adresse des jeweiligen Innenbewegungsmelders zu.

Dringt eine Person in den Erfassungsbereich ein, wird die Startfunktion ausgelöst. Das Verlassen des Erfassungsbereichs

bzw. ein bewegungsloses Verharren im Erfassungsbereich (10 s nach letzter Erfassung) löst die Stoppfunktion aus.

Der Innenbewegungsmelder verfügt auch über einen Handbetriebsmodus. Im Handbetriebsmodus verhält sich der

Innenbewegungsmelder so, als ob ständig Bewegungen erfasst würden. Sie aktivieren oder deaktivieren den

Handbetriebsmodus durch Betätigen des Handmodustasters. Wenn Sie den Handbetriebsmodus nicht deaktivieren, dann

bleibt die dem Bewegungsmelder zugewiesene Funktion 4 Stunden lang aktiv.

Innenbewegungsmelder 9

Installation

Der Innenbewegungsmelder besteht aus den beiden Komponenten Sensor und Sockel, Diese befestigen Sie mittels

Schrauben auf einer standardmäßigen Unterputzdose.

A B C D

Installationsschema für Innenbewegungsmelder

A. Einfach-Unterputzdose

(kein Niko-Produkt)

B. Sockel

C. Sensor

D. Blende

Vertikaler Erfassungswinkel (Seitenansicht) und horizontaler Erfassungswinkel (Draufsicht)

10°

0°

35°

50°

0°

180°

SIDEVIEW

TOPVIEW

10 Innenbewegungsmelder
