Nibe DEW 40 Guide de l'utilisateur
LEK
DEW 40
Installatörshandbok Dockningssats för F750 med VPB 200
SE
Installer manual Docking kit for F750 with VPB 200
GB
Asentajan käsikirja Liitäntäsarja F750:lle VPB 200:lla
FI
IHB 1310-3
031938
Allmänt
Detta tillbehör används för att docka en VPB 200 till en
F750 i hus där det finns ett stort behov av varmvatten.

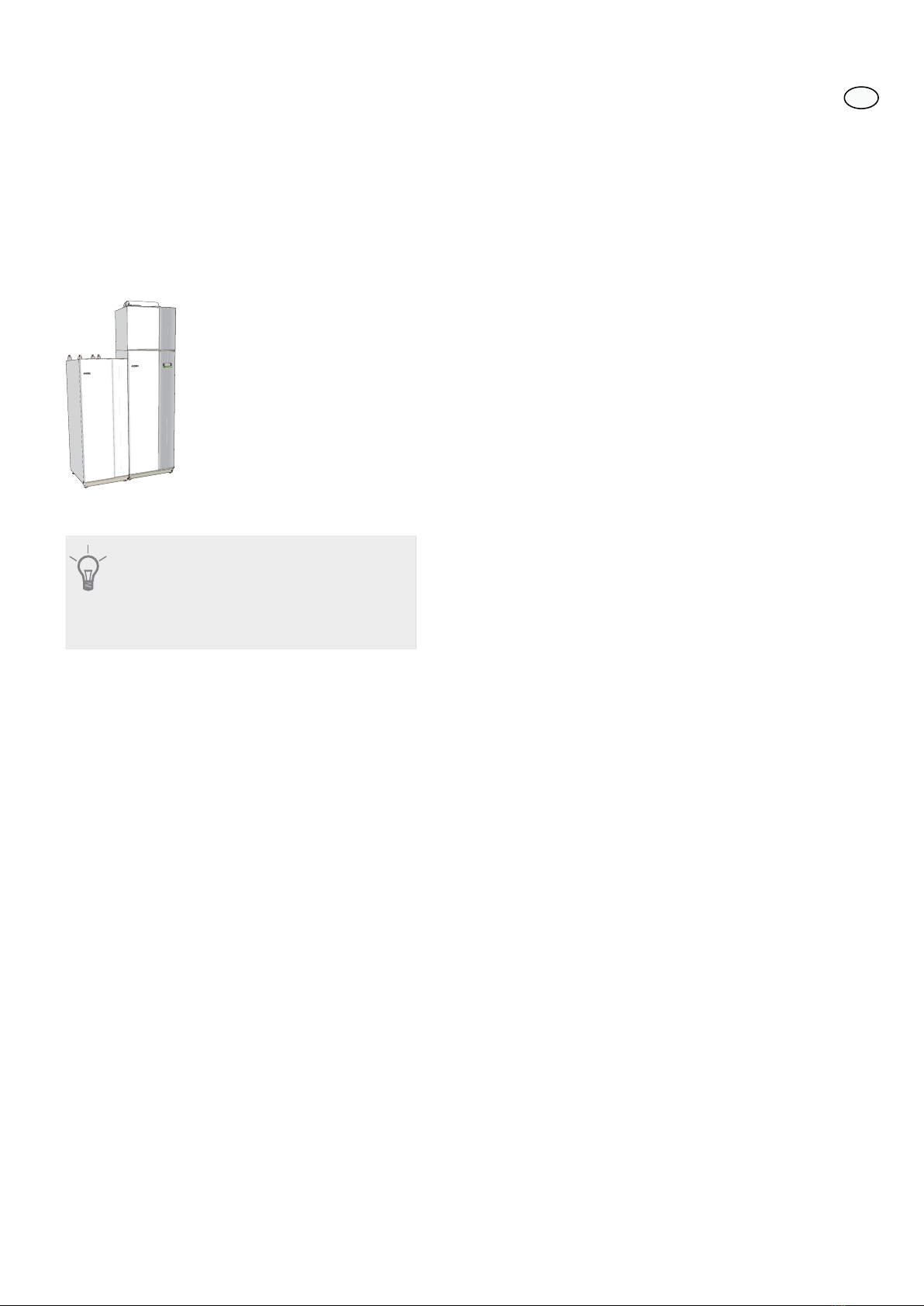

Denna installatörshandbok, med inkluderade pumpdia-
gram på sida 9, bygger på att VPB 200 installeras till
vänster om F750 (se bild nedan).
LEK
LEK
TIPS!
Se installationshandboken för F750 för mer in-
formation om värmepumpen och dess installa-
tion. Dokumenten finns att ladda hem på
www.nibe.se.
Innehåll
Tillbehörslåda (apparatlåda)1st
Temperaturgivare2st
Buntband1st
Buntband med clips1st
Växelventil1st
Backventil1st
Avstängningsventil 22 mm1st
O-ringar4st
Planpackning1st
Metallclips 22 mm1st
Metallclips 28 mm1st
Plastclips6st
Flexrör2st
Vinkelkoppling1st
Förminskningssats 28-22 mm3st
Förstärkningshylsa 22 mm3st
Klämring 22 mm3st
Klämringsmutter 22 mm1st
Plugg R151st
Plugg 15 mm1st
Plugg 22 mm1st
Skruv M54st
3
Installatörshandbok - DEW 40
SE
Komponentplacering
LEK
$$;
$$; $$;
$$
6)
Elkomponenter
StrömställareSF1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, växelventilAA5-X9
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
4
SE
Röranslutning varmvatten
Principschema
Förklaring
VPB 200CP1
F750EB100
Blandningsventil, varmvatten (ingår inte F750 cu)FQ1
DEW 40WP5
ApparatlådaAA25
Temperaturgivare, varmvattenladdning, styrandeBT6
Temperaturgivare, varmvatten topp, visandeBT7
AvstängningsventilQM40
Växelventil, varmvattenQN28
BackventilRM1
Beteckningar enligt standard IEC 61346-2.
Principschema extra varmvatten
-BT7
-BT6
-WP5-AA25
-WP5
-WP5
-CP1
EB100
GP1
-WP5-QN28
-WP5-RM1 -WP5-QM40
FQ1
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
5
SE
Allmänt
Två flexrör ingår i DEW 40. All övrig rördragning skall ske
med 22 mm kopparrör och snäva böjar ska undvikas.
Röranslutningar F750
Flexrör
1. Stäng av värmepumpen och slå av strömmen på sä-
kerhetsbrytaren.
2. Ta bort frontluckorna enligt beskrivning i värmepum-
pens installatörshandbok.
3. Töm F750 på vatten samt släpp trycket i klimatsyste-
met om värmepumpen blivit installerad tidigare.
4. Koppla bort anslutningen för inkommande kallvatten,
se Installatörshandbok för F750 för ytterligare instruk-
tioner.
5. Demontera röret ovanför värmebärarpumpen (GP1).
5¸U GHPRQWHUDV
6. Montera vinkelkoppling på flexröret med honanslut-
ning. Montera 2 medlevererade o-ringar och ett
metallclips (22 mm).
7. Montera flexröret och planpackning på värmebärar-
pumpen (GP1).
8. Montera det andra flexröret i elpatronsanslutningen.
Montera 2 medlevererade o-ringar och ett metallclips
(28 mm).
)OH[U¸U
*3
(OSDWURQVDQVOXWQLQJ
9. Demontera backventilen som sitter innanför påfyll-
ningsventilen (QM10) och montera därefter bipackad
R15-plugg.
F750, Koppar
3OXJJ
F750, rostfri eller emalj
3OXJJ
OBS!
Backventilen i blandningsventilen i F750 ska de-
monteras för att det inte ska kunna uppstå un-
dertryck i VPB 200.
TÄNK PÅ!
För att undvika onödiga värmeförluster bör rören
isoleras.
6
SE
Kallvatten F750 cu
Om fabriksinställningen ändras så att varmvattentempe-
raturen kan överstiga 60 °C ska blandningsventil monte-
ras, se installatörshandbok för F750.
I de fall det inte behövs någon blandningsventil ansluts
inkommande kallvatten i anslutning för kallvatten (XL3)
i VPB 200.
Kallvatten F750 rf och emalj
1. Mellan blandningsventilen (EB100-FQ1) och kopplet
för inkommande kallvatten finns ett flexrör. Lossa
detta flexrör från den övre anslutningen på kopplet.
2. Plugga anslutningen på kopplet med bipackad plugg
(22 mm) och dra flexröret bakåt.
3. Anslut inkommande kallvatten till flexröret.
LEK/
APH
YUH DQVOXWQLQJHQ
)OH[U¸U
(%)4
.RSSHO I¸U LQNRPPDQGH NDOOYDWWHQ
4-vägskoppling
1. Demontera plugg i 4-vägskopplingen.
2. Den nu lediga anslutningen på 4-vägskopplingen
kopplas samman med dockningssanslutning, retur-
ledning (XL9) i VPB 200.
3OXJJ GHPRQWHUDV
7
SE
Röranslutningar VPB 200
;/ ;/;/ ;/
Anslutningar
I de fall det inte finns blandningsventil i F750 ansluts in-
kommande kallvatten i anslutning för kallvatten (XL3) i
VPB 200.
Montera bipackad avstängningsventil samt backventil på
inkommande kallvatten.
Dockningsanslutning, returledning (XL9) kopplas samman
med 4-vägskopplingen i F750.
Växelventil (WP5-QN28)
1. Montera den bipackade växelventilen nertill i VPB
200.
2. Anslut flexrören för fram- och returledningen på
växelventilen.
Port A: Till anslutning för dockning, framledning (XL8)
i VPB 200.
Port B: Till elpatronen i F750.
Port AB: Från värmerbärarpumpen (GP1) i F750.
LEK
5¸U WLOO HOSDWURQHQ L )
5¸U IU§Q Y¦UPHE¦UDUSXPSHQ *3 L )
5¸U WLOO ;/ L 93%
8
SE
Pump- och tryckfallsdiagram
Vidstående diagram visar pumpkapacitet med VPB 200
dockad till F750, som i detta fall då ersätter motsvarande
diagram i Installatörshandboken för F750.
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,,
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,,,
9
SE
Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av DEW 40.
OBS!
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller liknan-
de behörig personal för att undvika eventuell
fara och skada.
OBS!
För att undvika störningar får kommunikations-
och/eller givarkablar till externa anslutningar inte
förläggas närmare än 20 cm från starkströmsled-
ningar.
Elschema finns i slutet av denna Installatörshandbok.
Montering av apparatlåda (WP5-AA25)
Montera plåten med apparatlådan i botten av VPB 200.
LEK
10
SE
