Nexta Tech LINEA-4C Manuel utilisateur

Radiocomando portatile 4 canali 433,92MHz con codica Rolling Code e funzione di copia.

LINEA-4C

LINEA-4C/W

LINEA-4C/OR

IT 1 - CARATTERISTICHE DEL PRODOTTO

1.1 DESCRIZIONE

Radiocomando copiatore 4 canali multi-frequenza (433,92MHz e 868MHz) con funzione

di copia.

È in grado di copiare radiocomandi con codice sso o con codice rolling tipo 1, rolling

tipo 2 (marchi BFT, V2 e FAAC) vedi paragrafo 3.2 o fare delle copie di radiocomandi

già“clonati”, vedi paragrafo 3

1.2 DATI TECNICI

Alimentazione Batteria CR2032

Frequenza 433.92MHz / 868 MHz

Canali 4

Dimensione 71x36x8 mm

2 - UTILIZZO DEL RADIOCOMANDO

Il radiocomando può essere utilizzato programmandolo direttamente su riceventi Nexta Tech compatibili oppure può

essere utilizzato per duplicare dei trasmettitori esistenti.

PROGRAMMAZIONE DIRETTA SU RICEVENTI COMPATIBILI

Il radiocomando può essere associato a qualsiasi centrale Nexta Tech, vedi il manuale della centrale ricevente.

FUNZIONE DI COPIA

Il radiocomando ha la funzione di duplicazione verso i trasmettitori presenti nel mercato a codice sso o di tipo rolling

compatibile. Vedi tabella di compatibilità a paragrafo 4.

Per duplicare un tasto di un trasmettitore esistente:

1- eseguire la procedura di paragrafo 3 in base al radiocomando originale”

2- inserire il tasto clonato del “radiocomando copiatore” nella memoria della ricevente. L’inserimento può avvenire

“manualmente” con accesso alla centrale ricevente o, se il trasmettitore lo permette, con una procedura sul

“radiocomando copiatore”, vedi paragrafo 4.

ATTENZIONE:

- Ogni tasto del radiocomando può avere una funzione differente. Quindi è possibile duplicare no a 4 radiocomandi

utilizzando un unico copiatore

Se il radiocomando

è un codice sso

Se il radiocomando

è un rolling tipo 1

3 - DUPLICAZIONE DI UN TRASMETTITORE

Note

- Se il LED ROSSO lampeggia solo 3 volte e si spegne il codice non è stato appreso correttamente, ripetere

l’operazione dal punto 1.

- Possono essere copiati diversi trasmettitori su ciascun tasto.

- La memoria è riscrivibile.

3.1 - PROCEDURA PER LA DUPLICAZIONE DI UN CODICE FISSO O DI UN ROLLING TIPO 1

PASSO 1

Premere e tenere premuto il tasto

1 del “radiocomando copiatore”, e

contemporaneamente premere 4 volte il tasto 2

(come da gura 1).

PASSO 2

Rilasciare entrambi i tasti. A questo punto il LED

ROSSO del “radiocomando copiatore” emetterà

un lampeggio breve circa ogni 2 sec.

PASSO 3

Posizionare il “radiocomando da clonare” di fronte al

“radiocomando copiatore” a circa 1-3 cm di distanza, quindi

premere e mantenere premuto il tasto da copiare del

“radiocomando da clonare” e attendere che il LED ROSSO

del “radiocomando copiatore” cambi lampeggio (più veloce)

e colore (VERDE), a conferma del corretto apprendimento

del codice. Questa operazione può richiedere alcuni

secondi.

PASSO 4

Mentre il LED VERDE lampeggia, premere il tasto del “radiocomando copiatore” sul quale si desidera inserire

il codice appena appreso e mantenerlo premuto no a quando il LED non si spegne a conferma del corretto

apprendimento del codice. La copia è avvenuta con successo.

PASSO 5a

Il trasmettitore è già funzionante

PASSO 5b

Inserire il “radiocomando copiatore

programmato” con la procedura di

apprendimento a distanza (dipende dal

modello copiato) o con una procedura di

associazione standard. Vedi paragrafo 4

1-3cm

Se il

radiocomando

è BFT

Se il

radiocomando

è GENIUS

Se il

radiocomando

è V2

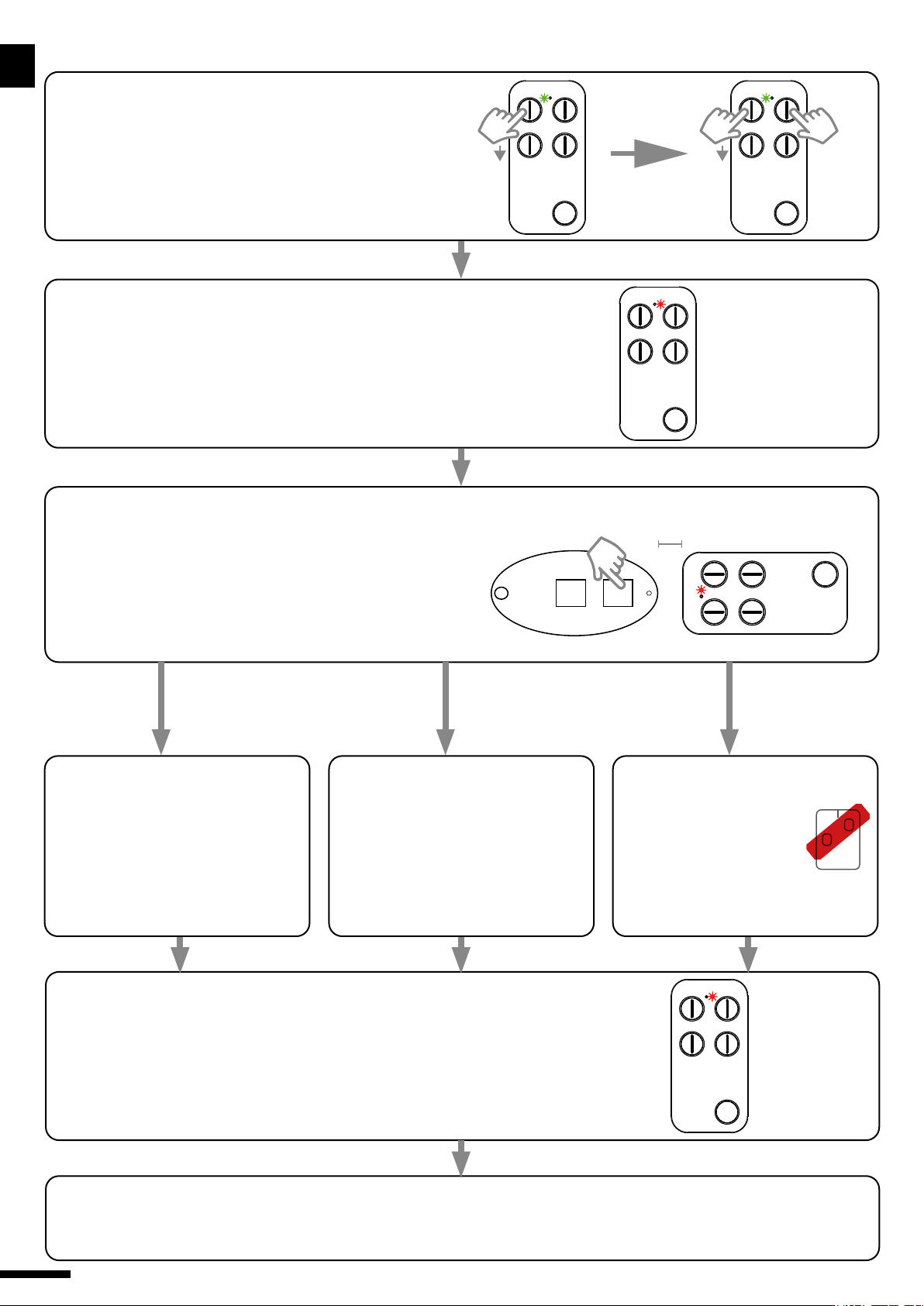

3.2 - PROCEDURA PER LA DUPLICAZIONE DI UN CODICE FISSO O DI UN ROLLING TIPO 2

PASSO 1

Premere e tenere premuto il tasto

1 del “radiocomando copiatore”, e

contemporaneamente premere 4 volte il tasto 2

PASSO 5

Il LED ROSSO del “radiocomando copiatore” ora cambierà lampeggio

(lampeggio più veloce) e colore (VERDE), a conferma del corretto

apprendimento del codice. Questa operazione può richiedere alcuni secondi.

Premere a questo punto, il tasto del “radiocomando copiatore” in cui si vuole

memorizzare il codice e mantenerlo premuto no a quando il LED si spegne

a conferma del corretto apprendimento del codice.

PASSO 6

Inserire il “radiocomando copiatore programmato” con la procedura di apprendimento a distanza (dipende dal modello

copiato) o con una procedura di associazione standard. Vedi paragrafo 4).

PASSO 2

Rilasciare entrambi i tasti. A questo punto il LED

ROSSO del “radiocomando copiatore” emetterà

un lampeggio breve circa ogni 2 sec.

PASSO 3

Posizionare il “radiocomando da clonare” di fronte al

“radiocomando copiatore” a circa 1-3 cm di distanza, quindi

premere e mantenere premuto il tasto da copiare del

“radiocomando da clonare” e attendere che il LED ROSSO

del “radiocomando copiatore” si accenda sso, quindi

rilasciare il tasto.

Il led del “radiocomando copiatore” emetterà un lampeggio

breve circa ogni 2 sec.

PASSO 4a

Trasmettere ora il codice sorgente

del radiocomando originale BFT

(premendo il tasto nascosto sul

retro con uno spillo o nel caso

di modelli più recenti, premendo

contemporaneamente i tasti 1 e

2 no all’ accensione del led del

radiocomando originale).

PASSO 4c

Premere

contemporaneamente

i tasti 1 e 2 e quando

il LED lampeggia

rilasciarli (Nota:

SONO I TASTI DELLA

DIAGONALE come da

immagine)

PASSO 4b

Trasmettere ora il codice sorgente

del radiocomando originale V2

premendo contemporaneamente i

tasti 1 e 2.

1-3cm

3.3 - PROCEDURA PER LA DUPLICAZIONE DI UN “RADIOCOMANDO COPIATORE” CON UN ALTRO

RADIOCOMANDO COPIATORE

Questa procedura permette di duplicare un tasto già clonato di un “radiocomando copiatore” su un altro “radiocomando

copiatore nuovo”.

Se sto copiando un

codice sso o un

rolling tipo 1

Se sto copiando un

codice sso o un

rolling tipo 2

PASSO 1

Premere e tenere premuto il tasto

1 del “radiocomando copiatore”, e

contemporaneamente premere 4 volte il tasto 2

PASSO 2

Rilasciare entrambi i tasti. A questo punto il LED

ROSSO del “radiocomando copiatore” emetterà

un lampeggio breve circa ogni 2 sec.

PASSO 3

Posizionare il “radiocomando da clonare” di fronte al

“radiocomando copiatore” a circa 1-3 cm di distanza, quindi

premere e mantenere premuto il tasto da copiare del

“radiocomando da clonare”

PASSO 4a

Attendere che il LED ROSSO del

“trasmettitore copiatore nuovo” cambi

lampeggio (lampeggio più veloce) e

colore (VERDE), a conferma del corretto

apprendimento del codice. Questa operazione

può richiedere alcuni secondi.

PASSO 5a

Mentre il LED VERDE lampeggia, premere il

tasto del “trasmettitore copiatore nuovo” sul

quale si desidera inserire il codice appena

appreso e mantenerlo premuto no a quando

il LED non si spegne a conferma del corretto

apprendimento del codice.

PASSO 4b

Il LED ROSSO del “trasmettitore copiatore” emetterà un lampeggio

breve circa ogni 2 sec.. Trasmettere ora il SEED CODE del

“radiocomando da clonare” premendo contemporaneamente i tasti 1

e 2 per 3 secondi circa, no all’accensione del LED ROSSO. Mentre

il LED lampeggia (entro 10 secondi) premere e mantenere premuto

il tasto del quale si vuol copiare il codice sorgente.

PASSO 5b

Il LED ROSSO del “radiocomando copiatore” ora cambierà

lampeggio (lampeggio più veloce) e colore (VERDE), a conferma

del corretto apprendimento del codice. Questa operazione può

richiedere alcuni secondi.

Premere a questo punto, il tasto del “radiocomando copiatore

nuovo” in cui si vuole memorizzare il codice e mantenerlo

premuto no a quando il LED si spegne a conferma del corretto

apprendimento del codice.

PASSO 6

Inserire il “radiocomando copiatore programmato” con la procedura di apprendimento a distanza (dipende dal modello

copiato) o con una procedura di associazione standard. Vedi paragrafo 4).

1-3cm

New

MARCA

MODELLO

TIPO DI

COPIA

ACM

TX2, TX2 COLOR, TX4 A

ADYX

TE4433H BLUE, 433-HG BRAVO B

AERF

COMPACT, HY-DOM, MERCURI B, MERCURI

C, SABUTON, MARS, SATURN, ST3/N,

TERRA, TMP-1, TMP-2, UNITECH

ALLMATIC

BROWN, BROWN RED, BRO.OVER, PASS,

MINIPASS, TECH3, FOR4 B

APERIO

GO, GO PRO, GO MINI A

APERTO (Sommer)

4020-TX03-434, TX02-434-2, TX02-868-2 A

APRIMATIC

TR, TM4, TXM B

AVIDSEN

104251, 104250, 104250 OLD, 104250 RED,

104257, 104350, 654250, TX4 114253 A

BALLAN

FM400, FM400E A

BENINCA

TO. GO. WV, TWV, ROLLKEY, APPLE, LOT

WCV, CUPIDO, TO.GO. QV, HAPPY VA B

IO, TO.GO. VA A

BFT

MITTO, MITTO M, MITTO RCB, MITTO A, TRC,

GHIBLI, MURALE, KLEIO B

CARDIN

TRQ S449, TRQ S449 GREEN (PRECODE),

TXQ S449, TXQ S449 GREEN, TRQ S486, TXQ

S486, S437 TX, XRADO

CASALI

GENIUS/CASALI A252RC B

MARCA

MODELLO

TIPO DI

COPIA

CHAMBERLAIN, LIFT MASTER, MOTOR LIFT

953ESTD, 371 LM, 971LM, 84330E,

94334CE, 94333E/94334E/94335E, 9747E,

1A5639-7, 1A5477,1A6487, 132B2372,

94330EML/ 9333EML/94335EML,

84330EML/84333EML/84335EML, 8747EML

CLEMSA

MUTANCODE, T, T-8, E-CODE N A

MASTERCODE MV C

DASPI

ZERO RC A

DEA SYSTEM

PUNTO 278, GOLDR, GENIE R 273, GENIE

R-GT2M, MIO TR, GT2M, TRN A

DITEC/ENTREMATIC

BIXLP, GOL4, BIXLG, ZEN B

DOORHAN

TRANSMITTER 4 A

DOORMATIC

MILENY, MILENY-EVO A

ECOSTAR

RSC, RSE, RSZ A

ERREKA

IRIS, ROLLER 2, ROLLER 433, ROLLER 868,

SOL433, SOL868, VEGA 433, VEGA 868 B

FAAC

TML 433SLH, DL 868 SLH, XT 868 SLH, XT

433 SLH, T 868 SLH, T 433 SLH, XT 868 SLH

BLACK, XT 433 SLH BLACK

FADINI

JUBI-SMALL, JUBI 433, DIVO 71/4 B

GENIUS

AMIGO JA332-JA334 868, AMIGOLD 868,

KILO 433 JLC, KILO 868 JLC C

4 - ELENCO DEI RADIOCOMANDI COMPATIBILI E METODO DI INSERIMENTO NELLA

MEMORIA DELLA RICEVENTE

Di seguito è presente la lista dei radiocomandi rolling code compatibili e il metodo per l’inserimento del “radiocomando

copiatore” nella ricevente in base alla marca.

PROGRAMAZIONE TIPO A

Accedere alla ricevente, attivare l’ascolto (vedi manuale della ricevente) e di seguito premere il tasto del “radiocomando

copiatore”.

PROGRAMAZIONE TIPO B

In prossimità dell’automazione e prima di aver utilizzato il radiocomando originale, premere e mantenere premuto il tasto

del “radiocomando copiatore” no a quando il led inizierà a lampeggiare. Attendere la ne del lampeggio.

PROGRAMAZIONE TIPO C

In prossimità dell’automazione e prima di aver utilizzato il radiocomando originale, premere il tasto del “radiocomando

copiatore” 4/5 volte.

MARCA

MODELLO

TIPO DI

COPIA

GENIUS

BRAVO, ECHO B

GIBIDI

AU1600, AU1600 WOOD, AU1680,

AU1680 WOOD, DOMINO, MAKO B

JCM

NEO, TWIN B

JCM

GO, GO PORTIS, GO NORTON, GO MINI A

KBLUE

ETH-TEL01 A

KEY

900TXB-42R, TXB 44R, SUB 44R B

KING GATES

CLIPPER, STYLO B

KLING

KUA, KUA E, KUA S B

LABEL

SPYCO B

LIFE

FIDO A

MHOUSE

TX3, TX4, GTX4 B

MOOVO

MT4G B

NICE

SMILO, FLOR-S, VERY-VR, FLOR-S ERA,

ONE (ON), ON ERA, INTI, ERGO,

PLANO, ONE (ON FM)

NORMSTHAL

RCU 2/4 K,EA 433 2/4 K A

NORTON

NEO, TXCD B

GO NORTON, GO MINI NORTON A

NOVOFERM

MCHS, MICRO-NOVOTRON 502,

MINI-NOVOTRON 504,

MICRO-NOVOTRON 502,

MICRO-NOVOTRON 504,

MICRO-NOVOTRON 31,

MICRO-NOVOTRON 51, MINI-NOVOTRON 30,

MININOVOTRON 50, MNHS,

MINI NOVOTRON 522

O&O

TX, T.COM R4-2, T.COM R8-2,

TWIN, TX (NEO) B

MARCA

MODELLO

TIPO DI

COPIA

PRASTEL

MTE, MPSTLE, MPSTP2E, TCE,

BFOR, TRQ-P, SLIM-E B

PUJOL

TWIN, VARIO, VARIO MARS,

VARIO OCEAN, NEO A

RIB

LITHIO A

ROPER

NEO B

GO ROPER, GO MINI ROPER A

SABUTOM

BROOVER, BROSTAR B

SEAV

BE HAPPY RS, BE SMART A

SECULUX

NEO B

SILVELOX

Mhz 2007, QUARZ SAW A

SIMINOR

CVXNL, MITTO B

SIM433 A

SOMFY

K-EASY, K-EASY NEW,

K-EASY OLD, MITTO,

KEY GO RTS,

TELIS RTS, KEYTIS RTS,

KEYTIS RTS NS, ALARMA

SOMMER

4010, 4011, 4014 TX03-434-2,

4013 TX03-434-4, 4020 TX03-868-4,

4026 TX03-868-2, 4022 TX02-434-2,

4025 TX02-868-2, 4031 TX08-868-4

STAGNOLI

KALLISTO, VENUS AV223 A

TAU

250K-SLIMRP, 250K-SLIMR, 250T-4RP B

TELCOMA

FM400E, FM400 A

TOR LIFT

TORMIT4 A

TSC, TXC, TRC, HANDY, PHOENIX,

PHOX 433, PHOENIX 868, PHOX 868 B

VDS

ECO-R, TRQ P B

EN 1 - CARATTERISTICHE DEL PRODOTTO

1.1 DESCRIZIONE

Multi-frequency (433.92 MHz or 868 MHz) remote control with 4-zone and duplicator

function included.

It’s possible to duplicate remotes with single code or rolling code type 1, rrolling code

type 2 (brands BFT, V2 and FAAC) or make copies of already “cloned” remote controls,

see paragraph No.3

1.2 TECHNICAL DATA

Power supply Battery type CR2032

RF frequency 433.92MHz / 868 MHz

Channels 4

Dimensions 71x36x8 mm

2 - USE OF REMOTE CONTROL

The remote control can be used by programming it directly on compatible Nexta Tech receivers or it can be used to

duplicate existing transmitters.

DIRECT PROGRAMMING ON COMPATIBLE RECEIVERS

The remote control can be associated with any Nexta Tech control unit, see the receiver control unit manual.

COPY FUNCTION

The radio control has the function of duplication towards the transmitters present on the market with xed code or rolling

compatible type. See compatibility table in paragraph 4.

To duplicate a key of an existing transmitter:

1- carry out the procedure in paragraph 3 based on the original remote control “

2- insert the cloned key of the “copier remote control” in the receiver memory. The insertion can be done “manually” with

access to the receiving unit or, if the transmitter allows it, with a procedure on the “copier radio control”, see paragraph 4.

CAUTION:

- Each button of the remote control can have a different function. Therefore it is possible to duplicate up to 4 remote

controls using a single copier

If the remote control

is a xed code

If the remote control

is a rolling type 1

3 - DUPLICATE REMOTES

Notes

- If the RED LED ashes only 3 times and goes off, the code has not been learned correctly, then repeat the operation

from point 1.

- Several radio transmitters codes can be duplicated and saved to each button

- Internal memory is rewritable.

3.1 - PROCEDURE TO DUPLICATE REMOTES WITH SINGLE CODE OR ROLLING CODE TYPE 1

STEP 1

At the same time press and hold button No.1

and push 4 times button No.2 (Fig.1).

STEP 2

Now stop pressing buttons. Then the RED LED

starts blinking every 2 seconds.

STEP 3

Position the “remote control to be duplicated” in front of

the “copying radio remote” at a distance of about 1-2 cm,

then Press and hold the button of the “remote control to

be cloned” and wait for the RED LED of the “copying radio

control” to change ashing (faster) and color (GREEN),

conrming the correct learning of the code. This can take a

few seconds.

STEP 4

While the GREEN LED is ashing, press the button of the “copier radio control” on which you want to enter the

duplicated code and keep it pressed until the LED switches off to conrm that the code has been correctly learned.

Copying was successful.

STEP 5a

The transmitter is already functional

STEP 5b

Insert the “programmed copier radio

control” with the remote learning

procedure (depends on the model

copied) or with a standard association

procedure. See paragraph 4

1-3cm

If the remote

control is a

BFT model

If the remote

control is a

GENIUS model

If the remote

control is a V2

model

3.2 - PROCEDURE FOR THE DUPLICATION OF A TYPE 2 ROLLING CODE (BFT, V2, FAAC)

STEP 1

Press and hold button 1 of the “copier radio

control”, and simultaneously press key 2 for 4

times

STEP 5

The RED LED of the “copier remote control” will now change ashing (faster

ashing) and color (GREEN), conrming the correct learning of the code.

This can take a few seconds.

this point, press the key of the “copier radio control” in which you want to

store the code and keep it pressed until the LED turns off to conrm the

correct learning of the code.

STEP 6

Add the “programmed copier radio control” with the remote learning procedure (depends on the model copied) or

with a standard association procedure. See paragraph 4

STEP 2

Release both buttons. At this point the RED

LED of the “copier radio control” will emit a short

Flash about every 2 sec.

STEP 3

Position the “remote control to be cloned” in front of the

“copying radio control” at a distance of about 1-2 cm, then

Press and hold the button to be copied of the “remote

control to be cloned” and wait for the RED LED of the

“copying radio control” to turn on steadily, then release the

button.

The RED LED of the “copier remote control” will emit a

short ash about every 2 sec.

STEP 4a

Now transmit the source code of

the original BFT remote control

(by pressing the button hidden

on the back with a pin, or in the

case of more recent models by

simultaneously pressing buttons 1

and 2 until the LED of the original

remote control lights up).

STEP 4c

Press keys 1 and 2

simultaneously and

when the LED ashes

release them (Note:

THEY ARE THE KEYS

OF THE DIAGONAL as

shown in the image).

STEP 4b

Now transmit the source code

of the original V2 remote control

by pressing keys 1 and 2

simultaneously.

1-3cm

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Nexta Tech Télécommande

Nexta Tech

Nexta Tech LINEA-4R Manuel utilisateur

Manuels Télécommande populaires d'autres marques

Panasonic

Panasonic EUR7622KB0 Manuel utilisateur

Bang & Olufsen

Bang & Olufsen Beo4 Manuel utilisateur

Sunwave Tech.

Sunwave Tech. RemoteComm SRC-7000 Manuel utilisateur

Multiplex

Multiplex PROFI TX 9 Manuel utilisateur

One Remote

One Remote RMB4 Manuel utilisateur

FUTABA

FUTABA 9ZAP - PART2 Manuel utilisateur

HR Matic

HR Matic HR MULTI 3 Manuel utilisateur

Yamaha

Yamaha ACC-GNRST-30-20 Manuel utilisateur

EisSound

EisSound KBSOUND Manuel utilisateur

Marantz

Marantz RC101 Manuel utilisateur

Conrad

Conrad FS20 TC6 Manuel utilisateur

Anritsu

Anritsu MP1777A Manuel utilisateur

Niles

Niles WVC100 Guide de dépannage

RCA

RCA RCU1300 Manuel utilisateur

Bang & Olufsen

Bang & Olufsen BEO6 Manuel utilisateur

GE 94901 Manuel utilisateur

Onbon

Onbon YQ1-75 Manuel utilisateur

FUTABA

FUTABA R7108SB Instructions d'installation
