Cut cable end approx. 45°.

Slide the bushing over the cable.

To ease the boot assembly apply some

cable pulling lubricant to the cable ends.

Assembl the RJ45 plug on the cable.e

Cut off release tab of RJ45 plug.the

Put chuck onto the cable.the

Align the opening with the contact side.

Position the RJ45 in the chuck.

Attention:

RJ45 must be straight.

Special versions must engage in the

inner recess of the chuck.

A

B

A

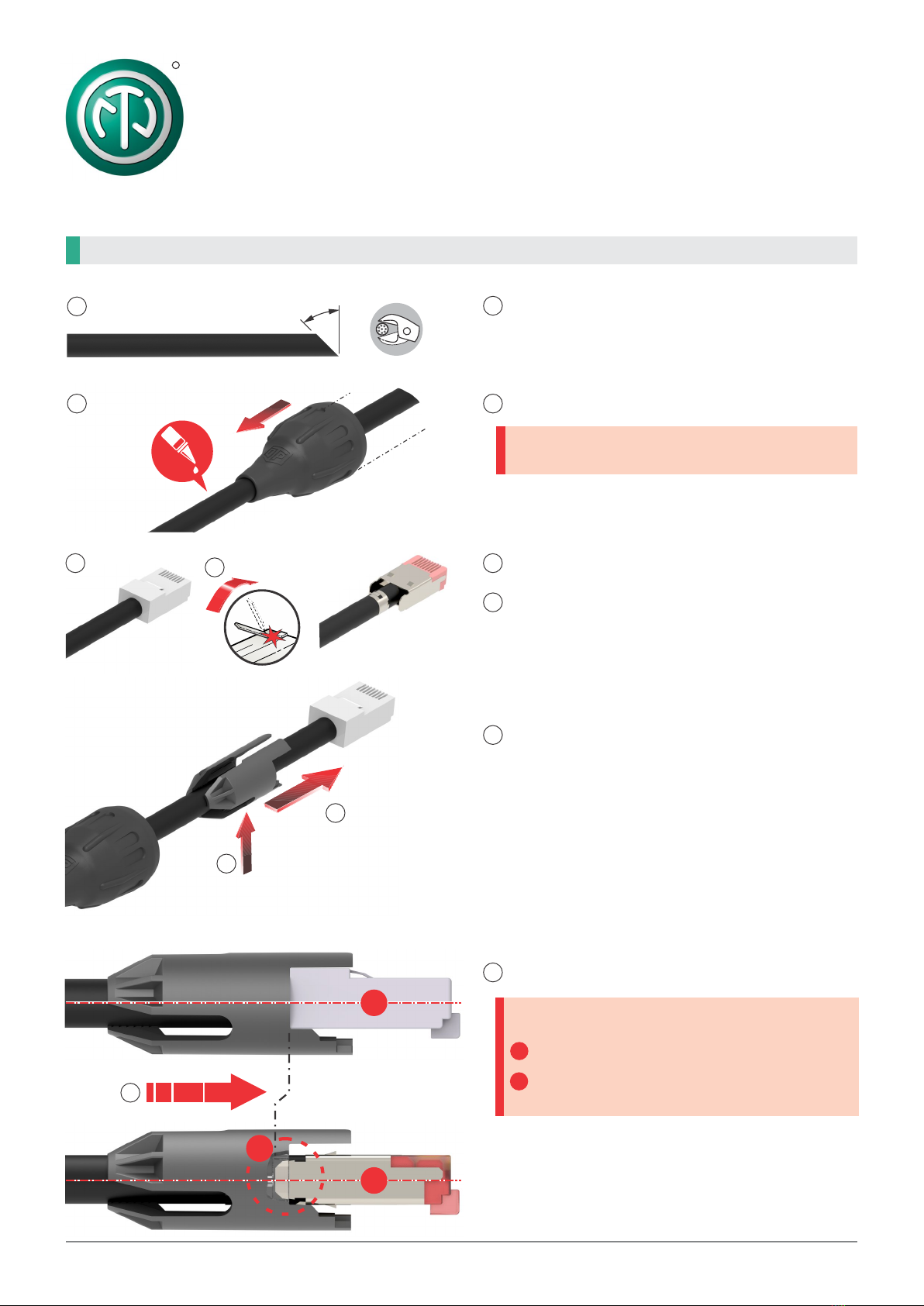

ASSEMBLY INSTRUCTION

®

etherCON TOP NE8MX-TOP

|

Ruggedized RJ 45 Data Connector, IP65 and UL50E

C1

R

B

CC

D

Page 1BDA 547

~45°

E

STANDARD

VERSION

SPECIAL

VERSION

D

1

2

C1

E

1

2

1

E

IP 65 RATED AND UL50E APPROVED.

Position the bushing onto the chuck.

Slide the unit (insert and boot) into the

housing and tighten the bushing.

Attention:

Screw the bushing to the end of the thread.

CAUTION:

There is no overlap allowed.

www.neutrik.com

NEUTRIK AG LI T: +423 / 237 24 24 F: +423 / 232 53 93

NEUTRIK USA Inc. USA T: +1 704 / 972 3050 F: +1 704 / 438 9202

( )

NEUTRIK UK Ltd. UK T: +44 1983 / 811 441 F: +44 1983 / 811 439

NEUTRIK Vertriebs GmbH DE / NL / AT/DK T: +49 8131 / 280 890 F: +49 8131 / 280 830

NEUTRIK France FR T: +33 1 / 4131 6750 F: +33 1 / 4131 0511

NEUTRIK Tokyo Ltd. JP T: +81 3 / 3663 4733 F: +81 3 / 3663 4796

NEUTRIK Hong Kong Ltd. HK T: +852 / 2687 6055 F: +852 / 2687 6052

NEUTRIK India Pvt. Ltd. IND T: +91 / 982 05 43 424 F: +91 / 22 26163 540

R

Draft. Nr.: BDA 547 Update: 06.09.2018 Data subject to change without prior notice. 2018 NEUTRIK . ALL RIGHTS RESERVED. NEUTRIK are registered trademark.

I I ® ®

©

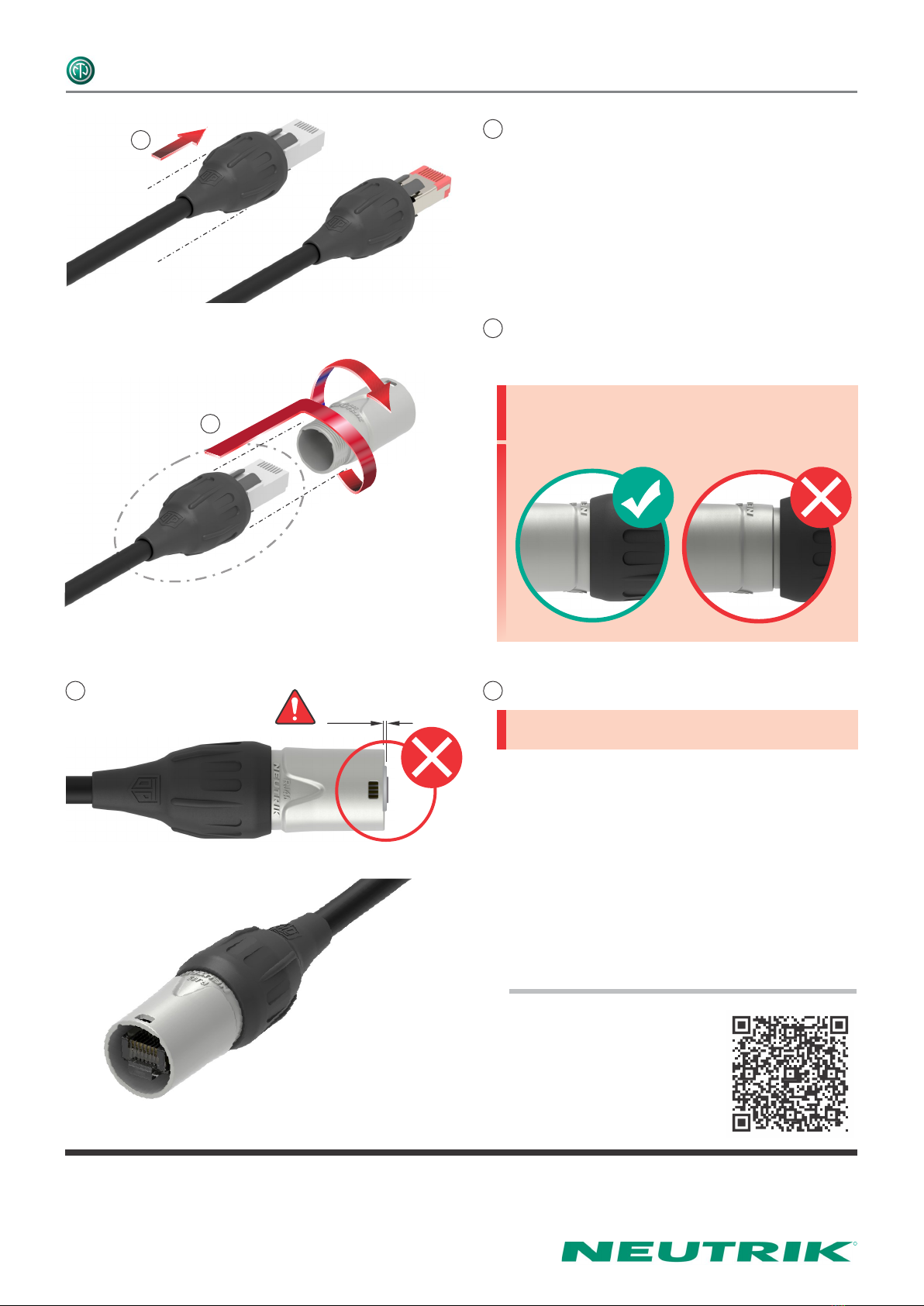

Page 2

etherCON NE8MX-TOP

I

G

0.0 mm

EE

F

®

Find more etherCON

details on

www.neutrik.com.

STANDARD

VERSION

SPECIAL

VERSION

G

®

FINISHED etherCON

F
