Napoleon NEFL60CHD-1 Guide de l'utilisateur

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com

ALLURAVISION™ DEEP 60” ELECTRIC FIREPLACE

W415-2878 / 03.20.20

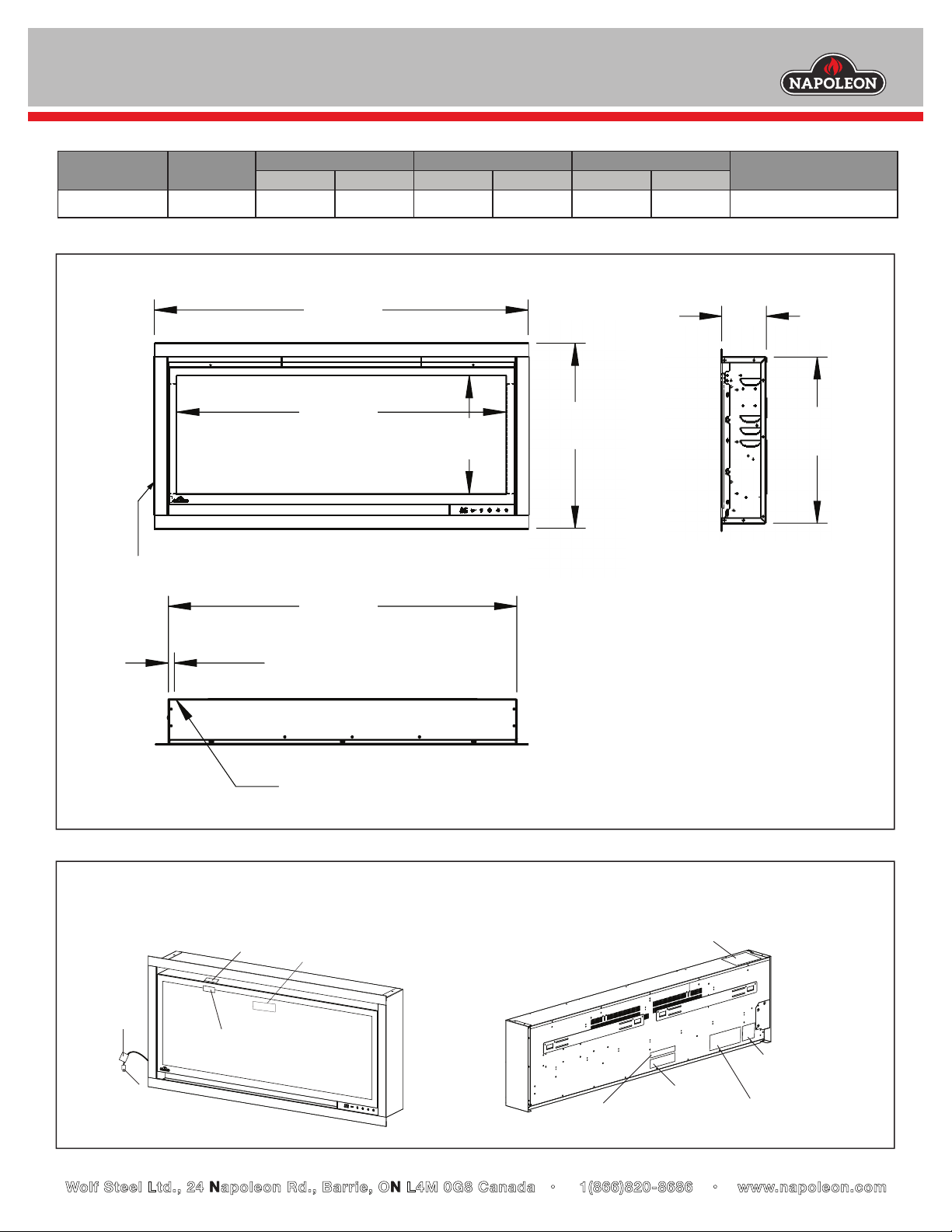

Speciﬁcations

Model BTU Width Height Depth Viewing Area (H x W)

Actual Framing Actual Framing Actual Framing

NEFL60CHD-1 5000 /

9000 62 9/16 60 11/16 17 5/16 16 1/8 5 13/16 6 1/16 11 1/16 x 58 5/16

Dimensions

17 5/16”

(440mm)

VIEWING AREA

CORD LOCATION

11 1/16”

(281mm)

15 7/8”

(402mm)

front view side view

top view

CORD LOCATION

3/4”

(18mm)

62 9/16”

(1588mm)

58 5/16”

(1482mm)

5 13/16”

(148mm)

60 3/16”

(1528mm)

Label Location

Do Not Cover Label

(W385-2210)

Warning Label

(W385-1943)

Power Cord

Hot Surface Label

(W385-2017)

Front Glass Label

(W385-2321)

Warning Label

(W385-1944)

Caution Label

(W385-1945) Wiring Diagram Label

(W385-2462)

Hardwiring Label

(W385-2464)

Rating Plate Label

(W385-2460)

front view back view

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com

W415-2878 / 03.20.20

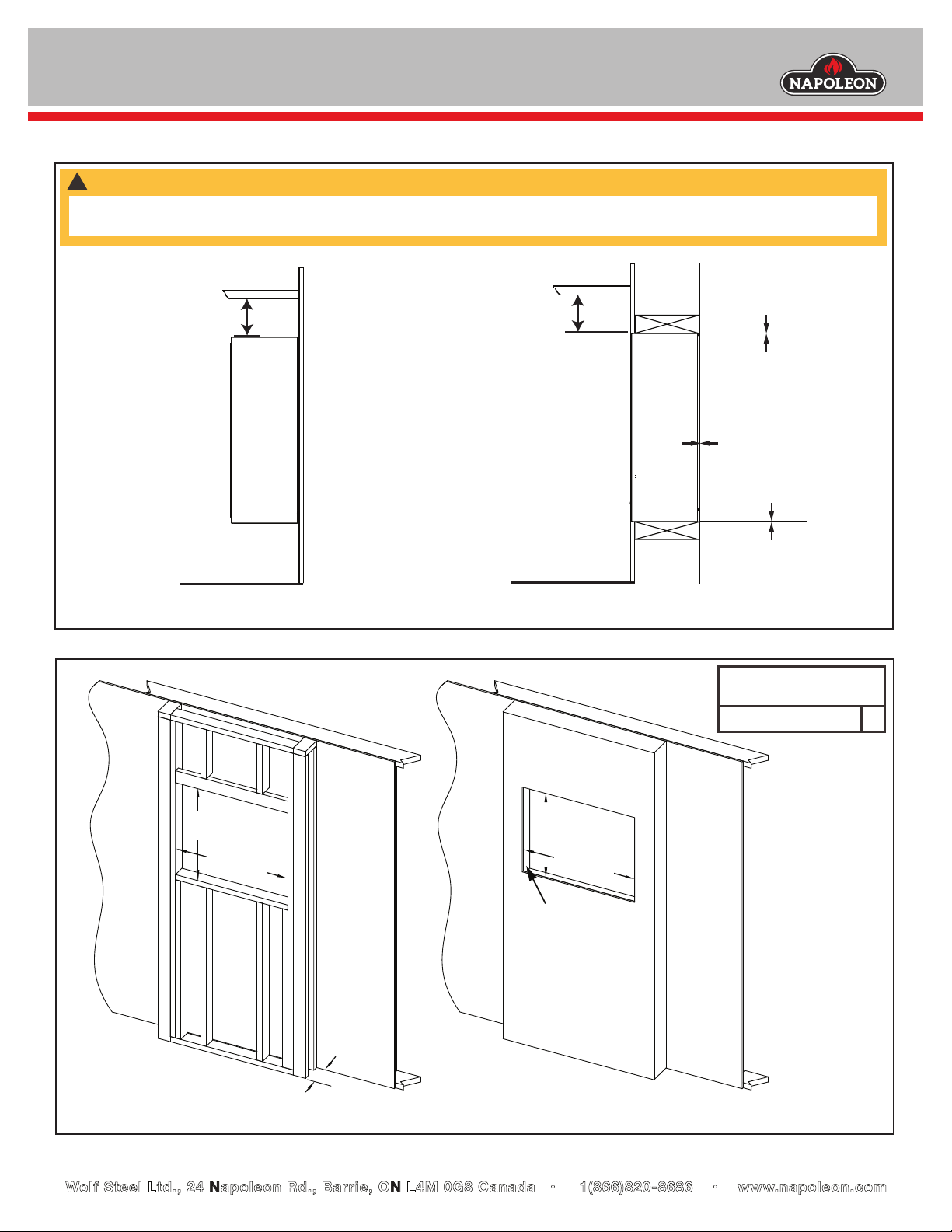

Clearances

Minimum Mantel Clearances

• When using paint or lacquer to ﬁnish the mantel, the paint or lacquer must be heat resistant to prevent

discolouration.

!WARNING

Framing

ALLURAVISION™ DEEP 60” ELECTRIC FIREPLACE

Product information provided is not complete and is subject to change without notice. Please consult the installation manual for

the most up to date installation information.

Side View

(

Wall Mount

)

8" (203mm)

Mantel

Floor

Wall

Side View (recessed into a wall)

8" (203mm)

Mantel

Floor

6 1/16"

152mm

4 1/2"

89mm

MIN MAX

JUNCTION BOX

FINISHING

MATERIAL

(NON-LOAD

BEARING)

Measurements from body

of appliance:

Sides, Back, Top 0”

6 1/16”

[152mm] minimum

16 1/8”

(410mm)

60 11/16”

(1541mm)

16 1/8”

(410mm)

60 11/16”

(1541mm)

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com

APPAREIL ÉLECTRIQUE ALLURAVISIONMD PROFONDE 60”

W415-2878 / 03.20.20

Spéciﬁcations

Modèle BTU Largeur Hauteur Profondeur Dimensions de Vision

(H x L)

Réel Ossature Réel Ossature Réel Ossature

NEFL60CHD-1 5000 /

9000 62 9/16 60 11/16 17 5/16 16 1/8 5 13/16 6 1/16 11 1/16 x 58 5/16

Dimensions

17 5/16”

(440mm)

VIEWING AREA

CORD LOCATION

11 1/16”

(281mm)

15 7/8”

(402mm)

vue de face vue de côté

vue de dessus

CORD LOCATION

3/4”

(18mm)

62 9/16”

(1588mm)

58 5/16”

(1482mm)

5 13/16”

(148mm)

60 3/16”

(1528mm)

Emplacement des Étiquettes

« Ne Couvrez Pas »

(W385-2210)

Avertissement

(W385-1943)

Cordon

d’Alimentation

Surface Chaud

(W385-2017)

Verre Avant

(W385-2321)

Avertissement

(W385-1944)

Avertissement

(W385-1945) Schéma de Câblage

(W385-2462)

Branchement par

Câble

(W385-2464)

Plaque d’Homologation

(W385-2460)

vue de face vue d’arrière

ZONE DE VISION

EMPLACEMENT DE CORDON

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com

W415-2878 / 03.20.20

APPAREIL ÉLECTRIQUE ALLURAVISIONMD PROFONDE 60”

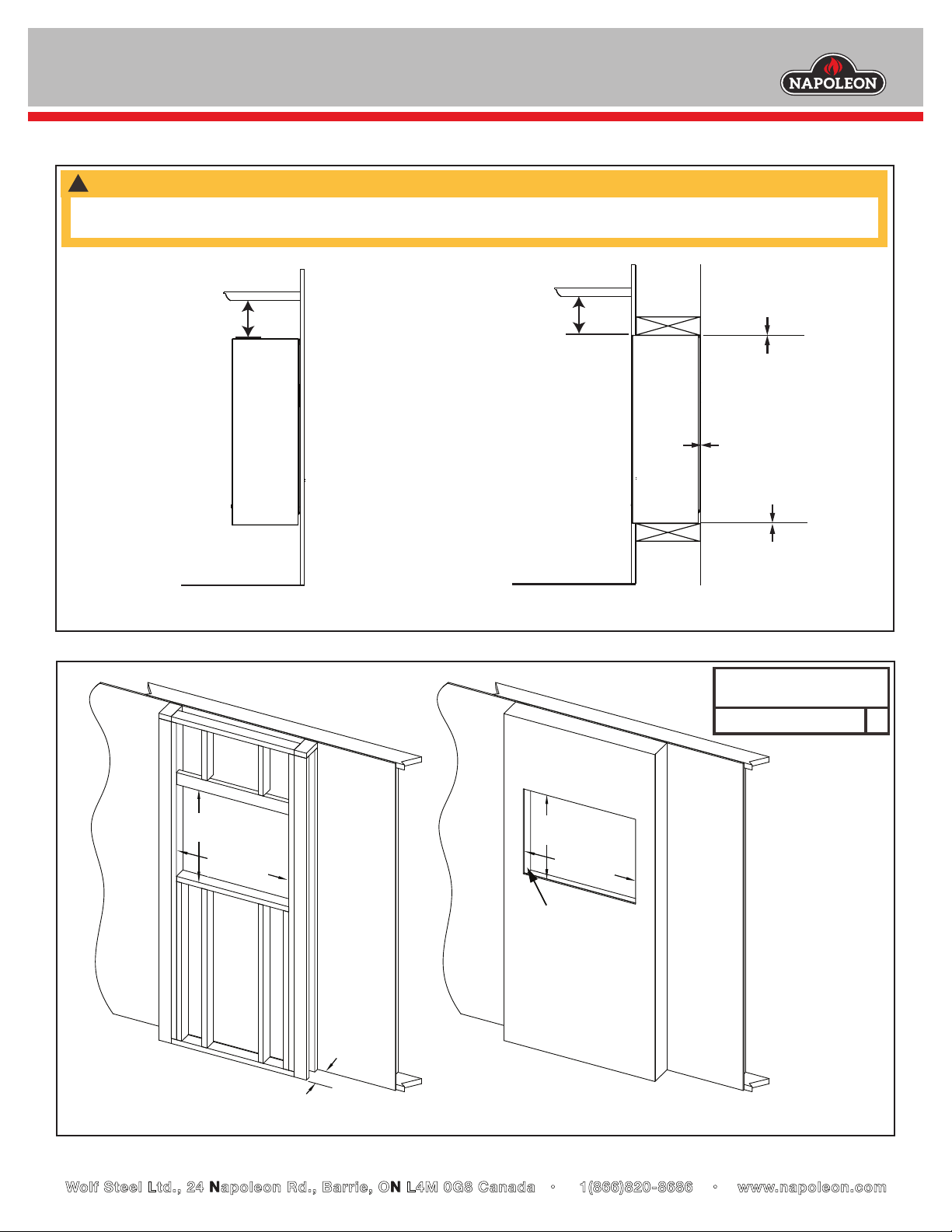

Dégagements

Dégagements Minimum à la Tablette

• Lorsque vous utilisez de la peinture ou de la laque pour ﬁnir la tablette, la peinture ou la laque doit être résistante à

la chaleur pour éviter la décoloration.

!AVERTISSEMENT

Ossature

Side View

(

Wall Mount

)

8" (203mm)

Mantel

Floor

Wall

Side View (recessed into a wall)

8" (203mm)

Mantel

Floor

6 1/16"

152mm

4 1/2"

89mm

MIN MAX

JUNCTION BOX

MATÉRIAUX DE

FINITION

(PALIER NON

CHARGE)

Les mesures sont prises

du corps:

Côtés, Arrière, Dessus 0”

6 1/16”

[152mm] minimum

16 1/8”

(410mm)

60 11/16”

(1541mm)

16 1/8”

(410mm)

60 11/16”

(1541mm)

L’information du produit fourni n’est pas complete et est sujet de changer sans préavis. Consultez le manuel d’installation pour

information d’installation actuel.

Tablette

Mur

Sol

Vue de Côté

(Monté au Mur) Vue de Côté

(Encastré dans le Mur)

Sol

Tablette

BOÎTE DE JONCTION
