TECHNICAL SPECIFICATION 1-1

Product Information

Power Supply: 12V DC (10.5-14.4V), negative ground

Fuse: 15A

Suitable Speaker Impedance: 4 -8

General

Aux-In level: 500mV

Audio Section

Maximum Power Output: Mosfet 50W x 4 Channels

Pre-AMP Output Voltage: 1.5V

Subwoofer Output Voltage: 1.5 V

FM tuner section

AM tuner section

Frequency Range: 87.5 - 108MHz

Frequency Range: 522 - 1620KHz

Usable Sensitivity: Better than 45dB at S/N 26dB

Usable Sensitivity: Better than 15dB at S/N 30dB

USB devices

Memory Card

USB Flash Memory: USB 1.1 & 2.0 Compatible

Support type of memory card: SD/SDHC

About Audio file

MP3/WMA bit rate: 32-320kbps and varible bit rate

MP3 sampling frequencies: 8-48kHz

WMA sampling frequencies: 32kHz, 44.1kHz, 48kHz

ID3 tag v1.0 or later

USB or memory file system: FAT16, FAT32

■

Bluetooth

Output power: Class 2

Frequency band: 2.4000GHz-2.4835GHz ISM Band

Range: 3 meters (free space)

Standard: Bluetooth 2.0 specification

Continous Power Output: 22W x 4 RMS

■

■

■

■

2-1

MAIN BOARD-CIRCUIT DIAGAM

2-2

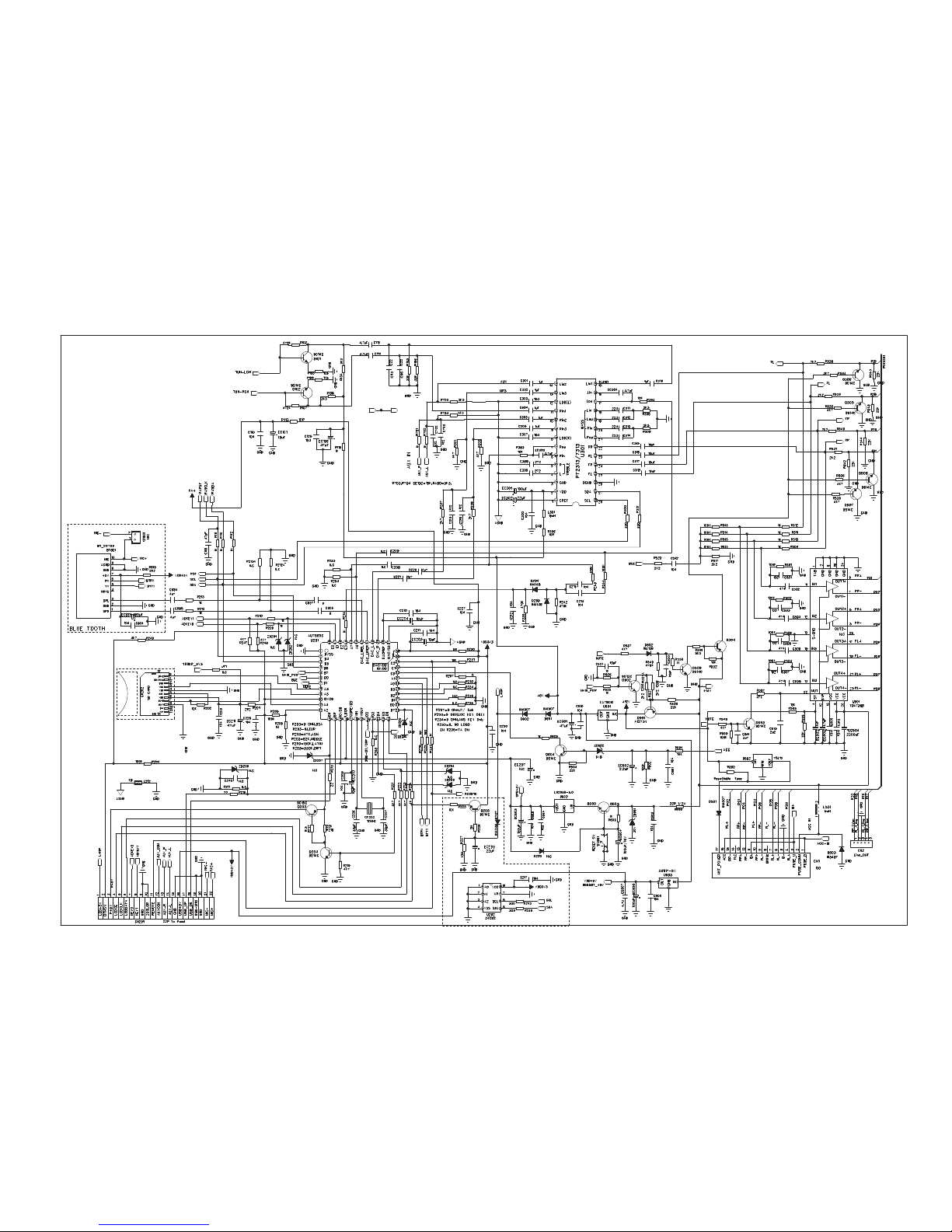

MAIN BOARD-CIRCUIT DIAGAM

2-3

MAIN BOARD-CIRCUIT DIAGAM

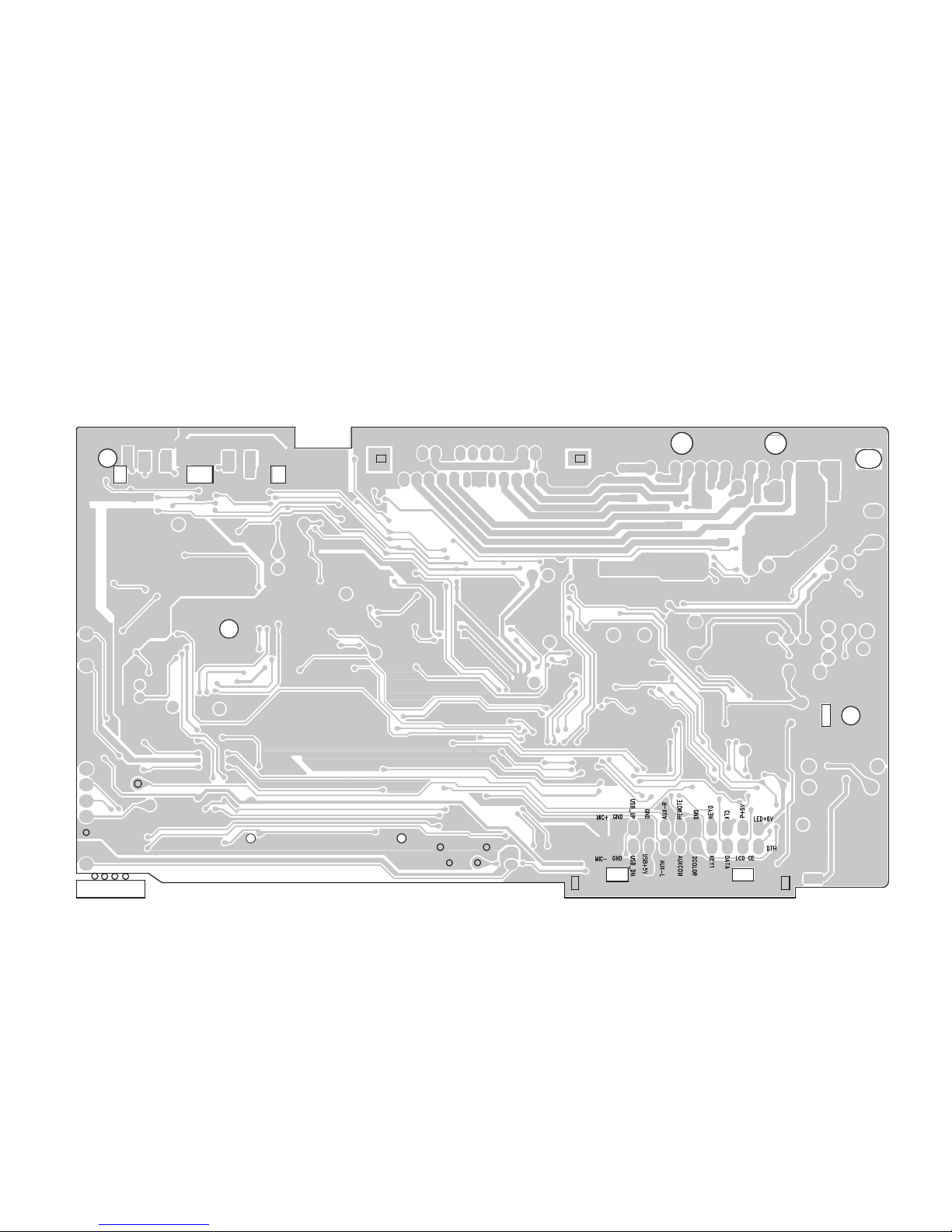

MAIN BOARD-LAYOUT DIAGAM 2-4

MAIN BOARD-LAYOUT DIAGAM 2-5

3-1

PANEL BOARD-CIRCUIT DIAGAM

3-2

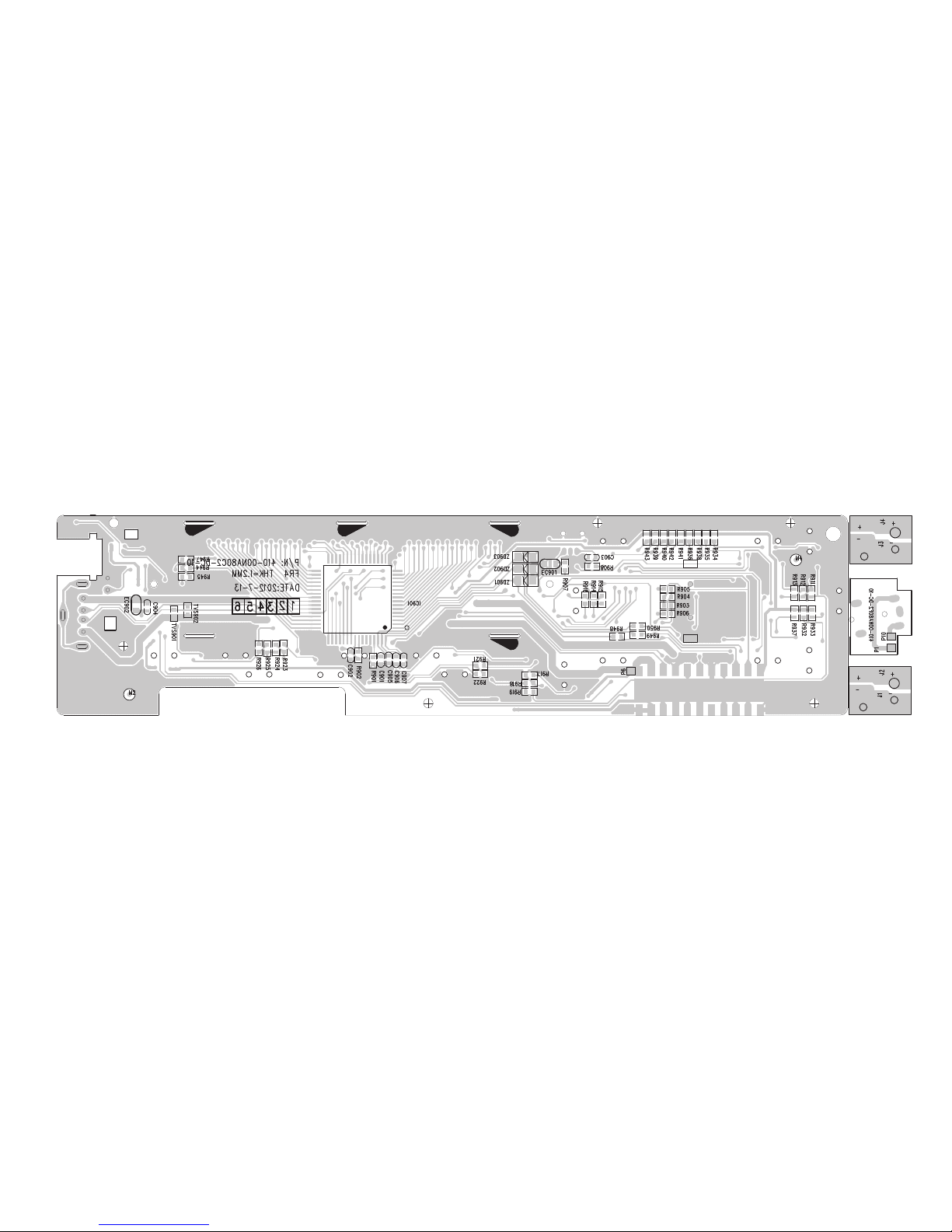

PANEL BOARD-LAYOUT DIAGAM

3-3

PANEL BOARD-LAYOUT DIAGAM
