A3.2 CR Power Instructions for Use Page 1of 7

Issue 1: April 2002

A3.2 CR

DUAL MONO POWER AMPLIFIER

INSTRUCTIONS FOR USE

Grazie per aver acquistato il Musical Fidelity A3.2 CR

Power Amplifier.

Usato con attenzione ed appropriatamente, vi darà molti

anni di eccellente riproduzione musicale.

Esteticamente l' A3.2 CR

power amplifier si integra con il preampli-

ficatore A3.2 CR

,con il A3.2 CD player e con il A3.2 tuner.

Insieme , costituiscono secondo noi uno dei migliori hi-fi systems oggi disponibili.

Pulire con un panno soffice o con una spazzola morbida, ma

state molto attenti nell'uso di agenti di pulizia o di lucidatura - possono

rovinare la superficie.

Se avete domande circa il vostro audio system,

consultate il vostro rivenditorer che saprà aiutarvi.

POWER

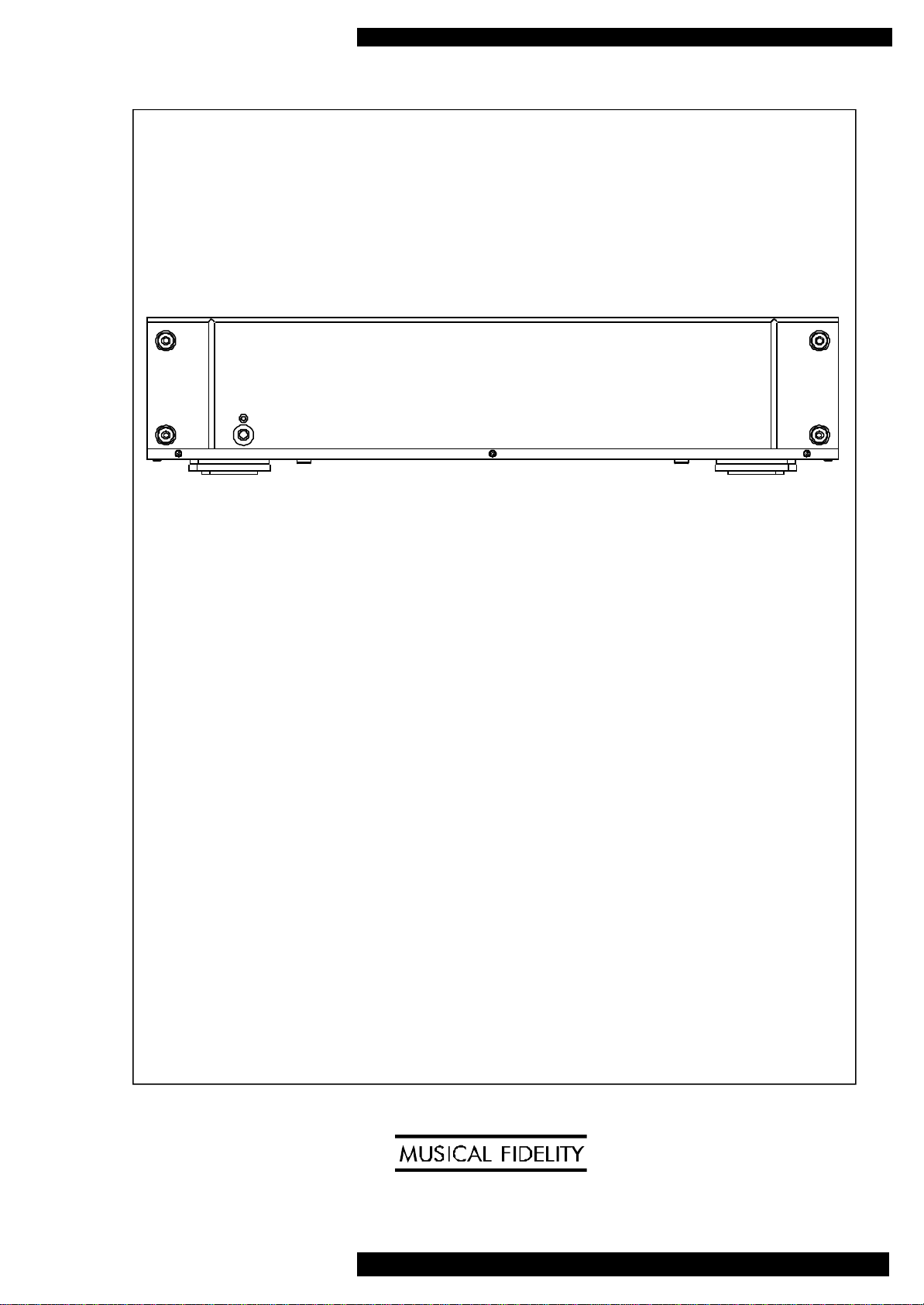

MUSICAL FIDELITY A3.2 DUAL MONO POWER AMPLIFIER

C R

A3.2 CR Power Instructions for Use Page 2of 7

Issue 1: April 2002

Informazioni sicurezza

IMPORTANT! (U.K. only)

This unit is supplied in the U.K. with a mains lead fitted with a moulded 13 amp plug.

If, for any reason, you need to cut off this plug, please remove the fuse holder and dispose of

the plug safely, out of reach of children. It must not be plugged into a mains outlet.

The wires in the mains lead supplied with this appliance are coloured in accordance

with the following code:

Green and yellow..............Earth

Blue...............................Neutral

Brown................................Live

WARNING - This appliance must be earthed

As the colours of the wires of the mains lead of this appliance may not correspond with the

coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured green-and-yellow must be connected to the terminal in the plug

which is marked with the letter E or coloured green or green-and-yellow, or by the earth

symbol:

The wire which is coloured brown must be connected to the terminal which is marked with the

letter L or coloured red.

The wire which is coloured blue must be connected to the terminal which is marked with the

letter N or coloured black.

If connecting to a BS1363 plug, a 13 amp fuse must be used.

AVVERTENZA - ATTENZIONE!:

l'A3.2 CR

è un amplificatore potente e deve necessariamente fornire alte tensioni

attraverso i terminali dei diffusori. quindi, per evitare ogni possibilità si shock

elettrico NON TOCCARE I TERMINALI DEI DIFFUSORI quando questa unità

è in uso.

Per conformarsi con le regole di sicurezza BSEN60065 , i fori plug 4mm “banana”

sono stati chiusi con pezzi di plastica chiusa. La rimozione di questi invalida ogni

approvazione alla sicurezza elettricadi questo prodotto.

AVVERTENZA - ATTENZIONE !:

Ogni modifica a questo prodotto non espressamente approvata da Musical Fidelity che

è la parte responsibile per la conformità agli standards toglie/può togliere all'utilizzatore

l'autorità di operare con questo equipaggiamento.

A3.2 CR Power Instructions for Use Page 3of 7

Issue 1: April 2002

CONSIGLI GENERALI

PRECAUZIONI INSTALLAZIONE ed INFORMAZIONI ALL'UTILIZZATORE

Il vostro nuovo A3.2 CR

power amplifier è progettato e costruito per dareperformance senza problemi

, ma come per tutti gli apparati elettronici è necessario osservare alcune precauzioni:

Fare attenzione a tutti gli avvertimenti mostrati sul retro del prodotto.

Collegare l' A3.2 CR

amplifier solo ad una presa di rete che abbia la stessa tenzione indicata sul

retro dell'unità.

Sempre assicurarsi che quando si scolleghi o ricolleghino il vostro equipaggiamento audio

l'alimentazione di rete sia sempre scollegata/spento.

Posizionare i cavi di rete e di interconnessione di segnale dove non possano essere calpestati

schiacciati/intrappolati da oggetti posti su di essi.

Non usare vicino ad acqua, non porre recipienti con acqua sull' amplifier, ad esempio, vasi di fiori

o piante in vaso conservate. Se entra acqua, immediatamente togliere la spina di rete dalla

presa di rete ed informare il vostro rivenditore, che dovrà controllare l'unità prima di riusarla.

L'entrata di liquido dentro l'amplificatore è pericolosa, e può causare shock electrico o rischio incendio.

Non porre l'unità vicino a sorgenti di calore quali radiatori, raggi solari diretti oo altri equipaggiamenti.

L'involucro di questo amplificatore può diventare molto caldo - operare l'unità in un'area ben

ventilata, e non toccare le alette di dispersione di calore dopo periodi di uso ad alta potenza.

non rimuovere coperture o tentare di avere accesso all'interno. Non vi sono regolazioni che l'utilizzatore

debba fare all'interno. Riferirsi ad un centro authorised Musical Fidelity per aprire l'apparecchio.

NOTA: Aperture non autorizzate dell' equipment invalideranno ogni richiesta di garanzia.

All'interno dell A3.2 CR

amplifier vi sono fusibili. Nellìeventualità che uno dovessebruciarsi, portate

l'unità al rivenditore. NON tentate di sostituire il fusibile da soli perchè questo annulla la

garanzia.

Pulire regolarmente con panno o spazzla soffici , ma siate molto attenti quando usate agenti di

pulizia lucidatura - potrebbero danneggiare la finitura della superficie.

Le elettroniche in moderni hi-fi equipment sono complesse e potrebbero, quindi, essere negativamente

afflitte o danneggiate da fulmini. Per protezione del vostro audio system durante temporali elettrici,

rimuovere le spine dalla prese di rete e scollegati ogni cavi aerei.

Se è richiesto un servizio dopo vendita, per aiutare il rivenditore nell'dentificare l' A3.2 CR

amplifier

fornite il numero di serie posto sul pannello posteriore dell'unità.

INTERFERENZA RADIO FREQUENZA (R.F.I)

Questo prodotto è stato testato per assicurare che la sua operatività non venga negativamente afflitta

da livelli di fondo di R.F.I. normali, e che non generiesso stesso eccessivi ammontari di interferenze

Tuttavia, se persistesse un problema, contattate l'agente Musical Fidelity .

A3.2 CR Power Instructions for Use Page 4of 7

Issue 1: April 2002

CONNECTIONS AND

FACILITIES

RIGHT

INPUT RIGHT LOOP

OUTPUT LEFT LOOP

OUTPUT LEFT

INPUT

MUSICAL FIDELITY

A3.2 DUAL MONO POWER AMPLIFIER

C R

MANUFACTURED IN ENGLAND BY MUSICAL FIDELITY

THISAPPLIANCE

MUST BE

EARTHED

CAUTION

MOUNT UNIT ON SOLID SURFACE. DO NOT REMOVE SCREWS OR COVERS UNDER ANY CIRCUMSTANCES. NO USER SERVICEABLE

COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED ENGINEER. SEE OWNERS MANUAL FOR FURTHER INFORMATION.

POWER CONSUMPTION

600W

RIGHT SPEAKER

OUTPUT LEFT SPEAKER

OUTPUT

IMPORTANT

50/60Hz

SERIAL NUMBER

1 2 3 4 5 6 7

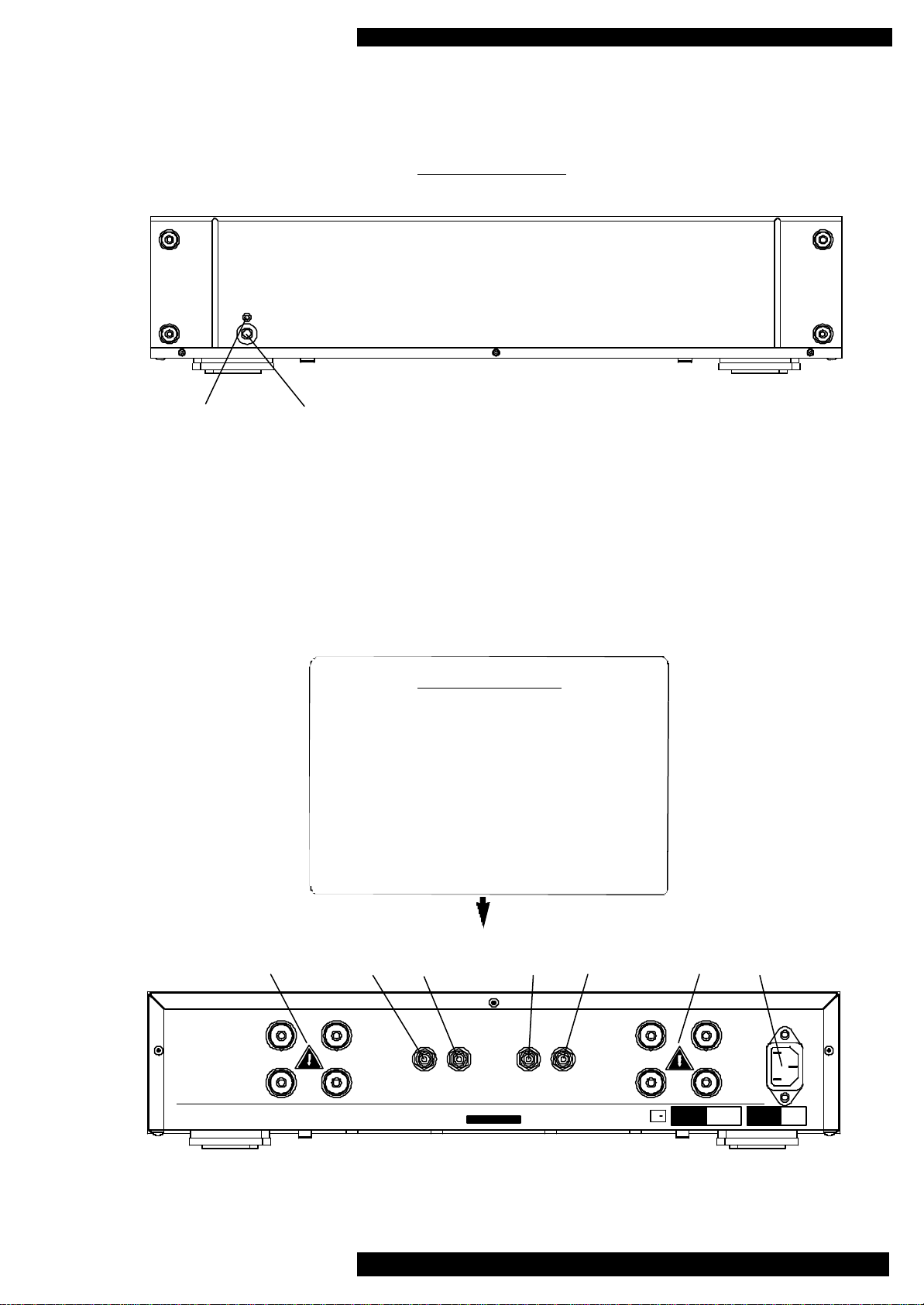

Pannello frontale

Pannello posteriore

1Uscite diffusore destro (due)

2Ingresso destro

3Uscita destra loop (ved. page 5)

4Uscita sinistra loop (ved. page 5)

5Ingresso sinistro

6Uscite diffusore sinistro (due)

7Ricettacolo IEC per cavo di rete

POWER

MUSICAL FIDELITY A3.2 DUAL MONO POWER AMPLIFIER

C R

Indicatore LED

di accensione Pulsante acceso/spento

A3.2 CR Power Instructions for Use Page 5of 7

Tutti gli ingressi, le uscite e le connessioni

di potenza debbono essere fatti con il cavo di rete

staccato e con apparecchi spenti.

CONNESSIONI INGRESSO

The A3.2 CR

Power amplifier può essere

abbinato ad un pre od ogni sergente line level

che abbia un controllo volume. Raccoman-

diamo l'abbianmeto con il A3.2 CR

pream-

plifier disponibile da Musical Fidelity.

Collegare uscite sinistra e destra dal vostro

pre-amp or altra sorgente line level agli

ingressi RCA posti sul retro e marcati

come LEFT e RIGHT Line Inputs. I

corrispondenti LOOP OUTPUT sockets

sono direttamente collegati dentro l'unità per

duplicare gli ingressi line. Questo per permette

re connessione progressivaad altro amplifier, per

esempio quando usato per “bi-amplification”.

Per i migliori risultati raccomandiamo l'uso

o dei cavi interconnesione Musical Fidelity X-LINX

“no-nonsense” o dei ancor più migliori

cavi interconnessione Nu-Vista che integrano

una soppressione RFI . Varie lunghezze sono

disponibili nella Nu-Vista inter-

connect range.

DIFFUSORI CONNESSIONI

Collegare i diffusori ad ambedue dei due

paia di terminali diffusori situati

sul retro del pannello e marcati coem LEFT e

RIGHT SPEAKER OUTPUT. Il cablaggio

deve essere “in phase”, ciè, i terminali +

e -debbono essere connessi ai diffusori

sinistro e destro nello stesso modo.

Nota: - la combinata impedenza del carico

NON deve essere inferiore a 4 ohms.

Issue 1: April 2002

PRIMA DI ACCENDERE . . . . .

Inserire il cavo IEC di rete dentro al

ricettaclo sul retro , quindi l'altra parte dentro

ad una adeguata presa di rete.

Porre il volume del pre al minimo in senso anti

orario, ed accendere ed accenderlo.

OPERATIONE

Premere tasto accensione POWER sul pannello

frontale dell' A3.2 CR

- il LD rosso POWER

si illumina a conferma che l'unità è pronta per

l'uso.

Selezionare la voluta sorgente audio sul pre

-amplifier, ed avanzate lentamente il volume

sino ad ottenere il livello sonoro desiderato.

CONNESSIONI ed OPERAZIONE

A3.2 CR Power Instructions for Use Page 6of 7

Issue 1: April 2002

TROUBLESHOOTING

La soluzione base ai problemi di un amplificatore è similare a quella di ogni altro electrico od

electronico equipment. Per prima cosa verificate le possibili cause più ovvie. Per darvi qualche

idea sul cosa verificare in prima istanza, seguite i seguenti :

Se nessuna di queste azioni portano a soluzione, contattate il vostro rivenditore, o un centro

assistenza autorizzato. Ricordate, mai aprire l'involucro dell' A3.2 CR

Power amplifier da soli

in quanto ciò invalida la garanzia.

Problema Possibile Causa Remedio

Non si accende quando Cavo alimentazione noninserito Inserirlo bene

POWER è attivato bene sul retro o nella presa

No suono La funzione Tape monitor è disattivare tape monitor

stata selezionata sul pre- sul pre-amplifier

amplifier

Errata connessione tra verificare il cavo audio input

pre-amplifier ed il A3.2 CR

di connessione

Diffusori non collegati, o Verificare cavi diffusori

o collegati male

Suono non preciso , I diffusori sono collegati fuori Assicuarsi che il metodo

bassi ed immagine phase, i.e. connessioni su un di connessione sia lo stesso

immagine speaker (+ and -) sono invertite diffusore des. e sin.

A3.2 CR Power Instructions for Use Page 7of 7

Power output 130 Watts per channel into 8 Ohms

Total harmonic distortion < 0.01% 20Hz to 20kHz

Frequency response 10Hz to 20kHz ±0.1dB

Channel separation > 85dB 20Hz to 20kHz

Audio gain 30dB (31.5 times)

Input impedance 31K Ohm

Signal / noise ratio, reference full output > 105dB unweighted

> 120dB ‘A’- weighted

Power consumption 600 Watts maximum

Dimensions 440 mm wide

100 mm high including feet

395 mm deep including terminals

Power requirements 100 / 115 / 230V AC, 50 / 60Hz

(factory preset)

Weight 15 kg unit only, unboxed

17 kg in shipping carton

Standard accessories IEC type mains lead

Issue 1: April 2002

Musical Fidelity reserves the right to make improvements which may result in specification or feature changes without notice.

SPECIFICATIONS

A3.2 CR

POWER AMPLIFIER

Autres manuels pour A3.2 CR

Table des matières

Autres manuels Musical Fidelity Amplificateur

Musical Fidelity

Musical Fidelity LX2-HPA Manuel utilisateur

Musical Fidelity

Musical Fidelity X-A1 Mode d'emploi

Musical Fidelity

Musical Fidelity X-Pre V3 Manuel utilisateur

Musical Fidelity

Musical Fidelity Nu-Vista 800 Manuel utilisateur

Musical Fidelity

Musical Fidelity M1HPA Manuel utilisateur

Musical Fidelity

Musical Fidelity M8xi Manuel utilisateur

Musical Fidelity

Musical Fidelity M6PRE Manuel utilisateur

Musical Fidelity

Musical Fidelity A3.2 Manuel utilisateur

Musical Fidelity

Musical Fidelity Supercharger 550K Manuel utilisateur

Musical Fidelity

Musical Fidelity MERLIN Manuel utilisateur

Musical Fidelity

Musical Fidelity X-PRE Manuel utilisateur

Musical Fidelity

Musical Fidelity M6x 250.7 Manuel utilisateur

Musical Fidelity

Musical Fidelity Electra E20 Manuel utilisateur

Musical Fidelity

Musical Fidelity MM/MC PHONO STAGE M1 VINL Manuel utilisateur

Musical Fidelity

Musical Fidelity X-P100 Manuel utilisateur

Musical Fidelity

Musical Fidelity V90-AMP Manuel utilisateur

Musical Fidelity

Musical Fidelity AMS35i ANTONY MICHAELSON Manuel utilisateur

Musical Fidelity

Musical Fidelity 9120082385527 Manuel utilisateur

Musical Fidelity

Musical Fidelity M1 SDAC Manuel utilisateur

Musical Fidelity

Musical Fidelity A1 Integrated Manuel utilisateur

Musical Fidelity

Musical Fidelity MM/MC PHONO STAGE M1 VINL Manuel utilisateur

Musical Fidelity

Musical Fidelity AMS50 Manuel utilisateur

Musical Fidelity

Musical Fidelity X-A2 Manuel utilisateur

Musical Fidelity

Musical Fidelity MX-VYNL Manuel utilisateur

Manuels Amplificateur populaires d'autres marques

ASTRO

ASTRO HVO V40 P Manuel utilisateur

Marantz

Marantz SUPERSCOPE BLA-545 Instructions de montage

NAD

NAD CI980 Manuel utilisateur

Technics

Technics SE-CH770 Manuel utilisateur

Harman Kardon

Harman Kardon HK6300 Manuel utilisateur

NAD

NAD T975 Manuel utilisateur

McIntosh

McIntosh MA6850 Manuel utilisateur

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuel utilisateur

Viatron

Viatron Autrix Manuel utilisateur

GME

GME GA9800 Manuel utilisateur

Atlas

Atlas CP700 Manuel utilisateur

Roland

Roland KC-1000 Manuel utilisateur

Pyle

Pyle PFMRA350BW Manuel utilisateur

Advantage

Advantage S-250 Manuel utilisateur

IRT Electronics

IRT Electronics DVA-3007 Manuel utilisateur

Dimavery

Dimavery BA-100 Series Manuel utilisateur

Sony

Sony XM-S400D Manuel utilisateur

Schertler

Schertler ROY X Manuel utilisateur
