Illustrated Parts Lookup - F4315-120, 015 - PRE-PAINT DECK ASSEMBLY

Illustrated Parts Lookup

Parts for MURRAY Model "F4315-120", Image Section "015 - PRE-PAINT DECK ASSEMBLY"

Item Part Number Part Description Series QtyAlt Part

1 325116 43" DECK KIT

2326480-853 QX TOE GUARD - MULCH 326480E701

3 180077 SCREW, 5/16-18X .75

4 1498 NUT, 5/16-18 REGHEXC

5 180077 SCREW, 5/16-18X .75

6 1498 NUT, 5/16-18 REGHEXC

7 317017 PF BRACKET CHUTE MOU

8 180077 SCREW, 5/16-18X .75

9 120393 WASHER, FLAT .344X

10 1498 NUT, 5/16-18 REGHEXC

11 313929 PF LIFT BRKT, REAR R

12 180077 SCREW, 5/16-18X .75

13 120393 WASHER, FLAT .344X

14 1498 NUT, 5/16-18 REGHEXC

15 310667 PF BRACKET,DECK LIFT

16 180077 SCREW, 5/16-18X .75

17 120393 WASHER, FLAT .344X

18 1498 NUT, 5/16-18 REGHEXC

19 326893-853 QX BRACE IDLER SUPPO 326893E701

20 180077 SCREW, 5/16-18X .75

22 44108 QX NUT, 5/16-18 WDFL 015X88

23 56424-853 R/B 327519, QUILL A 779066

23-1 56425 WS SHAFT/SADDLE 36"

23-2 49562 BRNG, BALL 6203-2AA-

23-3 50616 MS DUST SHIELD

23-4 55547 QUILL CASTING (1046)

23-5 49562 BRNG, BALL 6203-2AA-

23-6 50818 SPACER- QUILL

23-7 51449 SPACER, SLEEVE .672

23-8 313898 QX R/B 331188 PULLEY 331188

23-9 56365 WASHER, SPECIAL QUIL

23-10 1282 NUT, 7/16-20 WDFLLK

34 35498 R/B 782967, SCREW 5/ 782967

35 300345 SCREW, 5/16-18X1.38

36 1498 NUT, 5/16-18 REGHEXC

37 317040 PF BRACKET FRT.

38 180077 SCREW, 5/16-18X .75

39 1498 NUT, 5/16-18 REGHEXC

40 58305-853 QXR/B 314070, BRACKE 314070

41 58247 NUT, ADJUST EOQ 500

42 180079 QX SCREW, 5/16-18X1. 001X84

43 1498 NUT, 5/16-18 REGHEXC

44 317041 PF BRKT, GAGE WHEEL

45 180077 SCREW, 5/16-18X .75

46 1498 NUT, 5/16-18 REGHEXC

47 322464-853 QX Bracket, Gage Whe 322464E701

48 314282-853 QX Bracket, Stablilz 314282E701

9/10/2004

Parts List Page 1

Illustrated Parts Lookup

Parts for MURRAY Model "F4315-120", Image Section "015 - PRE-PAINT DECK ASSEMBLY"

Item Part Number Part Description Series QtyAlt Part

49 180077 SCREW, 5/16-18X .75

50 1498 NUT, 5/16-18 REGHEXC

51 317041 PF BRKT, GAGE WHEEL

52 2483 R/B 782214, WASHER 782214

53 47665 SCREW, 3/8-24X1.25NY

54 320576-853 IDLER ARM ASSEMBLY

54-1 322116-853 QX MP/MM ARM IDLER 4 322116E701

54-2 41601 RIVET, OVSET .187DIA

54-3 306973 BRAKE PAD - HARD-NF3

58 304420 BOLT, .500X2.15 HHS

59 996416 R/B 583409, WASHER, 583409

60 996307 WASHER, FLAT .391X1

61 45171 QX NUT, 3/8-16 HWDFL 015X68

62 326249-853 QX BRACKET, EXTENSIO 326249E701

63 180077 SCREW, 5/16-18X .75

64 180083 SCREW, 5/16-18X1.50

65 446363 WASHER, FLAT .375X

66 271184 NUT, 5/16-18 HEXKEPS

67 1498 NUT, 5/16-18 REGHEXC

68 321828 SF BLADE BRAKE ASSY.

68-1 135624 QX RIVET, TRSET .185

68-2 304119-853 QX HS BRAKE ARM 304119E701

68-3 306973 BRAKE PAD - HARD-NF3

72 180077 SCREW, 5/16-18X .75

73 120393 WASHER, FLAT .344X

74 1498 NUT, 5/16-18 REGHEXC

75 314079 ROD, BRAKE 314079E701

76 1502 QX NUT, 1/4-20 REGHE 782585

78 180079 QX SCREW, 5/16-18X1. 001X84

79 120393 WASHER, FLAT .344X

80 1498 NUT, 5/16-18 REGHEXC

81 325965 BELT GUIDE,43"DECK U

82 308231 SCREW, 1/4-20X1.25 H

83 311104 SCREW, 5/16-18X5.00

84 271184 NUT, 5/16-18 HEXKEPS

85 35410 R/B 782232 SPRING 782223

9/10/2004

Parts List Page 2

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Murray Tondeuse à gazon

Murray

Murray 309007x151A Manuel utilisateur

Murray

Murray MT100 Manuel utilisateur

Murray

Murray 405001x78B Manuel utilisateur

Murray

Murray 425604 99A Series Manuel utilisateur

Murray

Murray 425603x99A Manuel utilisateur

Murray

Murray 425600x8A Manuel utilisateur

Murray

Murray 96012007200 Manuel utilisateur

Murray

Murray 22506x9A Manuel utilisateur

Murray

Murray 96017000700 Manuel utilisateur

Murray

Murray 387004x48A Manuel utilisateur

Murray

Murray 385011x50A Manuel utilisateur

Murray

Murray 425000 8A Series Manuel utilisateur

Murray

Murray 425306x48A Manuel utilisateur

Murray

Murray 309008x92B Manuel utilisateur

Murray

Murray LT185420 Manuel utilisateur

Murray

Murray 204210X8C Manuel utilisateur

Murray

Murray EQ2-500X Manuel utilisateur

Murray

Murray 42514x8A Mode d’emploi

Murray

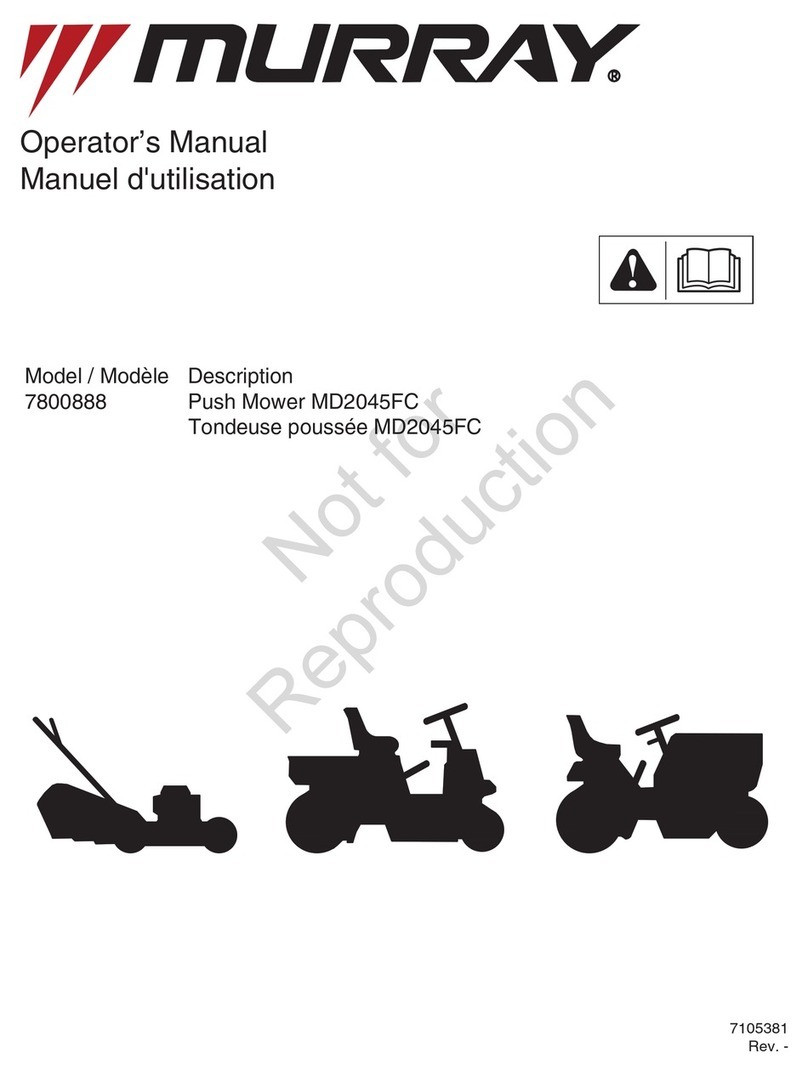

Murray MD2045FC Manuel utilisateur
