# Benötigtes Zubehör Recommended Equipment Equipement recommandé

1-01913 1 Antriebssatz 6Blade Funnystar / Jets Power set 6Blade Funnystar / Jets Motorisation 6Blade Funnystar / Jets

1-01724 2 Servo MS8510 MG Digital Servo MS8510 MG Digital Servo MS8510 MG Digital

1-01190 1 Empfänger RX-5 slim M-Link 2,4 GHZ Receiver RX-5 slim M-Link 2,4 GHZ Récepteur RX-5 slim M-Link 2,4 GHZ

852727 1 Zacki ELAPOR 20g Zacki ELAPOR 20g Zacki ELAPOR 20g

1-01032 1 Zackivator - Aktivator für CA Kleber Zackivator - Kicker for CA adhesives Zackivator - Activateur pour colles cyano

1-00016 1 ROXXY EVO LiPo 2 - 450B 30C ROXXY EVO LiPo 2 - 450B 30C ROXXY EVO LiPo 2 - 450B 30C

01

Benötigtes Werkzeug

• kleiner Kreuzschlitzschraubendreher

• kleiner Schlitzschraubendreher

• Cuttermesser

• Spitzzange

Required tool

• Small cross-tip screwdriver

• Small slotted screwdriver

• Cutter

• Pointed pliers

Outils requis

• Petit tournevis cruciforme

• Petit tournevis plat

• Cutter

• Pince à bec

pcs. Bezeichnung Name Désignation Material Dimensions

1 BK Funnystar Bauanleitung Instruction Manual Notice de montage kit Funnystar Paper DIN A-4

1 Rumpfseitenteil links Fuselage Left Partie gauche du fuselage EPP

1 Rumpfseitenteil rechts Fuselage Right Partie droite du fuselage EPP

1 Rumpfmittelteil oben Fuselage Top Partie supérieure du fuselage EPP

1Rumpfmittelteil unten Fuselage Bottom Partie inférieure du fuselage EPP

1 Höhenleitwerk Elevator Stabilisateur EPP

1 Seitenleitwerk Rudder Dérive EPP

1 Tragﬂäche Wing Aile EPP

1 Kabinenhaubenteile Canopy parts Pièces de cabine EPP

4 Gabelkopf Fork head Chape Plastik

4 Druckstift für Gabelkopf Clevis pin for fork head Bouton pression pour chape Messing/ Brass 1 x 5mm

1 Gewindehülse 0,8mm Threaded coupler 0.8mm Douille filetée 0,8 mm Messing/ Brass M2 x 14mm

2 Rohradapterstück Tube adapter Adaptateur tube Plastik 2 x 5mm

2 Ruderhebel Rudder horn Guignol Plastik

2 Magnet halter Magnet holder Support d'aimant Plastik

2 Scheiben Magnet Magnet Aimant Stahl / Steel

1 Rändelschraube knurled screw Vis moletée Plastik M4 x 50mm

1 Unterlegscheibe washer Rondelle Plastik 18mm

1Einpressmutter M4 Press-in nut M4 Ecrou M4 Aluminium M4 x10

1 Motorspant Engine frame Bâti moteur Holz / Wood

1 Flächen Aufnahme Oberteil Wing connection top Support d'aile supérieur Holz / Wood

1 Flächen Aufnahme Unterteil Wing connection bottom Support d'aile inférieur Holz / Wood

2 Rundstab Round rod Tige ronde CFK 0,8x

2 Kunststoff Rohr Plastik tube Tube plastique Plastik 2.0x

Spannweite/ Wingspan / Envergure 850mm

Länge / length / Longueur hors tout 795mm

Fluggewicht / Flight weight / Masse en vol 175g

Steuerkanäle / Channels / Voies de commande

3

Flugzeit / Flight time / Temps de vol 6 min

Technische Daten / Speciﬁcations / Caractéristiques techniques

02

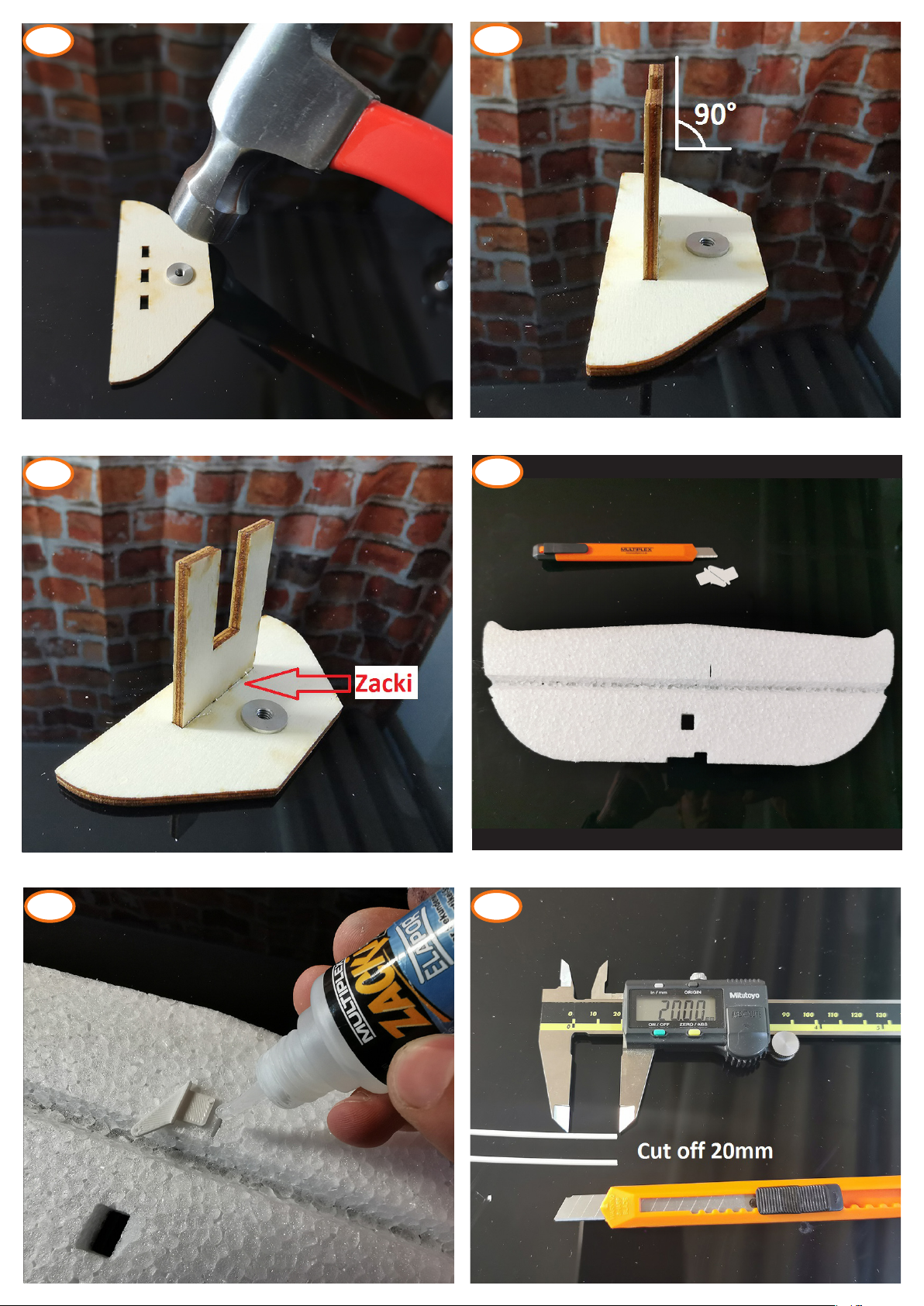

1.

1.1 1.2

03

1.4

1.3

1.6

1.5

1.81.7

04

1.10

1.9

1.12

1.11

1.14

1.13

05

1.161.15

2.1 2.2

2.

06

2.4

2.3

3.

3.1 3.2

07

3.3 3.4

3.6

3.5

3.8 3.7

08

4.

3.9

4.1 4.2

09

4.3 4.4

4.5 4.6

4.7 4.8

10
