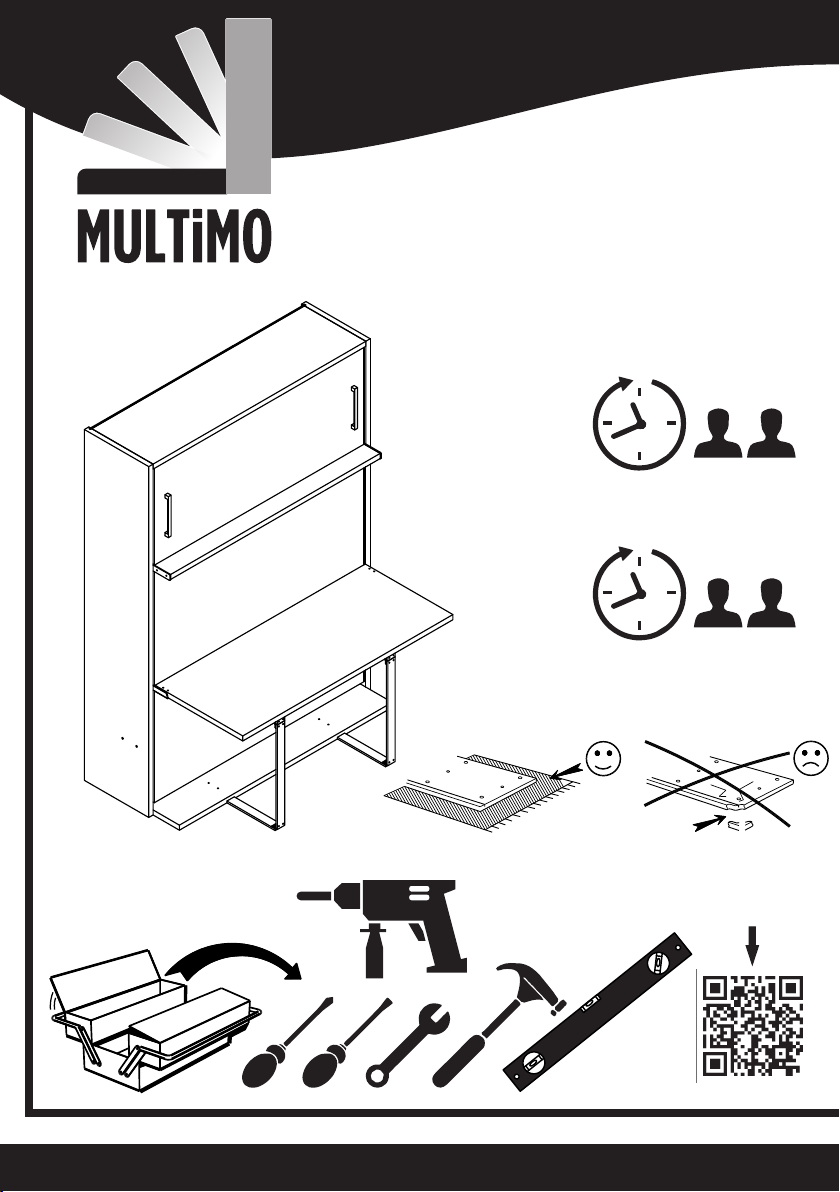

Multimo 111M Manuel utilisateur

Assembly Instructions

70 min.

110 min.

Technical Service

End User

111M- LOFT DESK BED

VIDEO

https://youtu.be/w4sT30uQqno

Page 1 Page 2

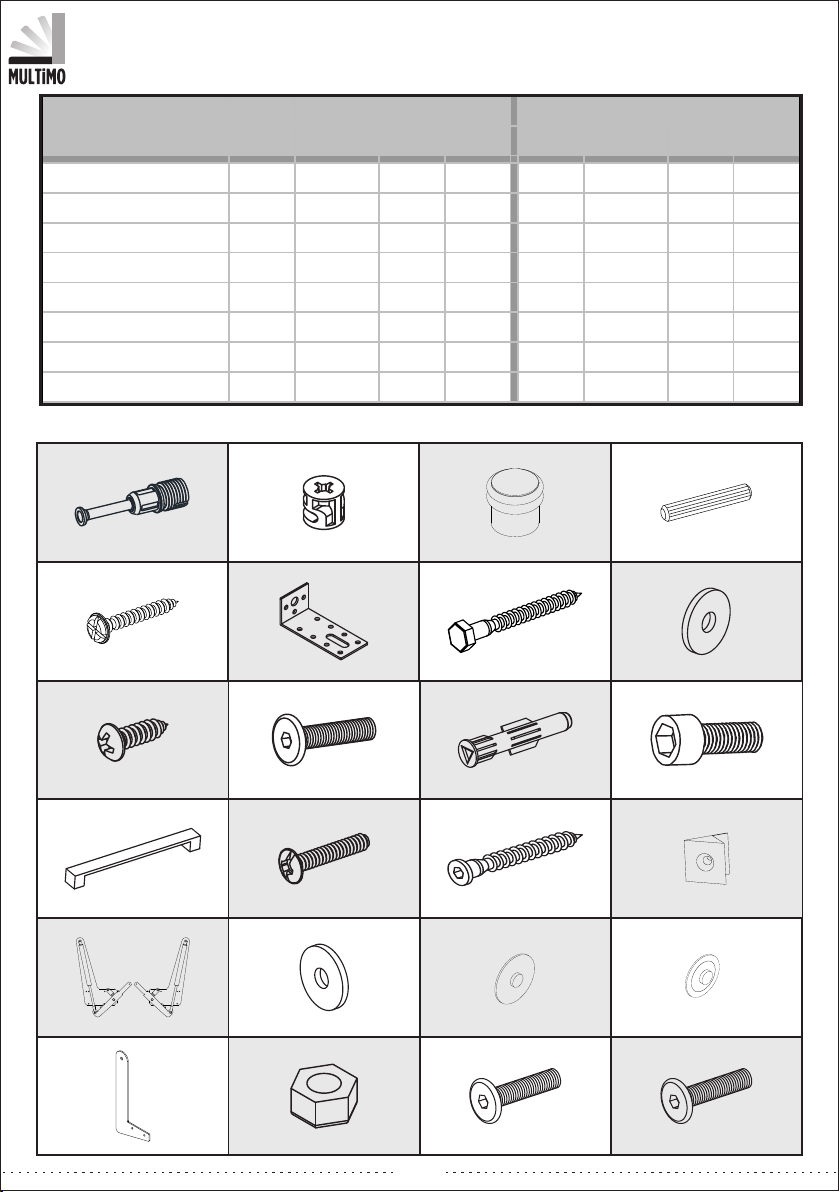

Accessories List

MNG - 01

12 / piece

CT - 01 ( 6x40 ) mm

6/ piece

IM - 01 (6x30) mm

4 / piece

DSE - 01 (40x90x32) mm

3 / piece

VDA - 01 ( 6,5x50 ) mm

4 / piece

VTB - 01 (4,8x16) mm

12 / piece

VKP - 01 (22) mm

4 / piece

MKZ - 02

1 / piece

TTC 01

4 / piece

H 01

2 / piece

12 / piece

MNX 02 KVL 01

12 / piece

1200 N

OT-054

2 / piece

VD - 02 (3,5x25) mm

19 / piece

TFC - 01(8x70) mm

3 / piece

PL - 02 (8x22x1) mm

3 / piece

DD - 01 ( R10 )

3 / piece

KP - 01 ( 224 ) mm

2 / piece

AVT - 01

7 / piece

TAP - 02

4 / piece

TAP - 01

12 / piece

SC - 76

2 / piece

Piece T hickness Length Width Piece T hick H eight M ost

A1,18 81,89 17,32 230 2080 440

B1,18 57,32 16,54 1 30 1456 420

C1,18 57,32 24,41 1 30 1456 620

D0,71 57,32 10,24 1 18 1456 260

E1,18 56,61 4,33 1 30 1438 110

F0,71 78,46 56,46 1 18 1993 1434

G0,71 56,46 23,62 1 18 1434 600

H0,31 81,06 19,29 3 8 2059 490

Track Title (inch) (mm)

LEFT

RIGHT

SC - 33

2/ piece

CT - 08 ( 6x25 ) mm

4 / piece

CT - 07 ( 6x15 ) mm

6 / piece

PL - 01 (6x19x1) mm

4 / piece

SN - 01 ( M6 )

4 / piece

LM-11

2 / piece

Page 1 Page 2

Accessories List

MNG - 01

12 / piece

CT - 01 ( 6x40 ) mm

6/ piece

IM - 01 (6x30) mm

4 / piece

DSE - 01 (40x90x32) mm

3 / piece

VDA - 01 ( 6,5x50 ) mm

4 / piece

VTB - 01 (4,8x16) mm

12 / piece

VKP - 01 (22) mm

4 / piece

MKZ - 02

1 / piece

TTC 01

4 / piece

H 01

2 / piece

12 / piece

MNX 02 KVL 01

12 / piece

1200 N

OT-054

2 / piece

VD - 02 (3,5x25) mm

19 / piece

TFC - 01(8x70) mm

3 / piece

PL - 02 (8x22x1) mm

3 / piece

DD - 01 ( R10 )

3 / piece

KP - 01 ( 224 ) mm

2 / piece

AVT - 01

7 / piece

TAP - 02

4 / piece

TAP - 01

12 / piece

SC - 76

2 / piece

Piece T hickness Length Width Piece T hick H eight M ost

A1,18 81,89 17,32 230 2080 440

B1,18 57,32 16,54 1 30 1456 420

C1,18 57,32 24,41 1 30 1456 620

D0,71 57,32 10,24 1 18 1456 260

E1,18 56,61 4,33 1 30 1438 110

F0,71 78,46 56,46 1 18 1993 1434

G0,71 56,46 23,62 1 18 1434 600

H0,31 81,06 19,29 3 8 2059 490

Track Title (inch) (mm)

LEFT

RIGHT

SC - 33

2/ piece

CT - 08 ( 6x25 ) mm

4 / piece

CT - 07 ( 6x15 ) mm

6 / piece

PL - 01 (6x19x1) mm

4 / piece

SN - 01 ( M6 )

4 / piece

LM-11

2 / piece

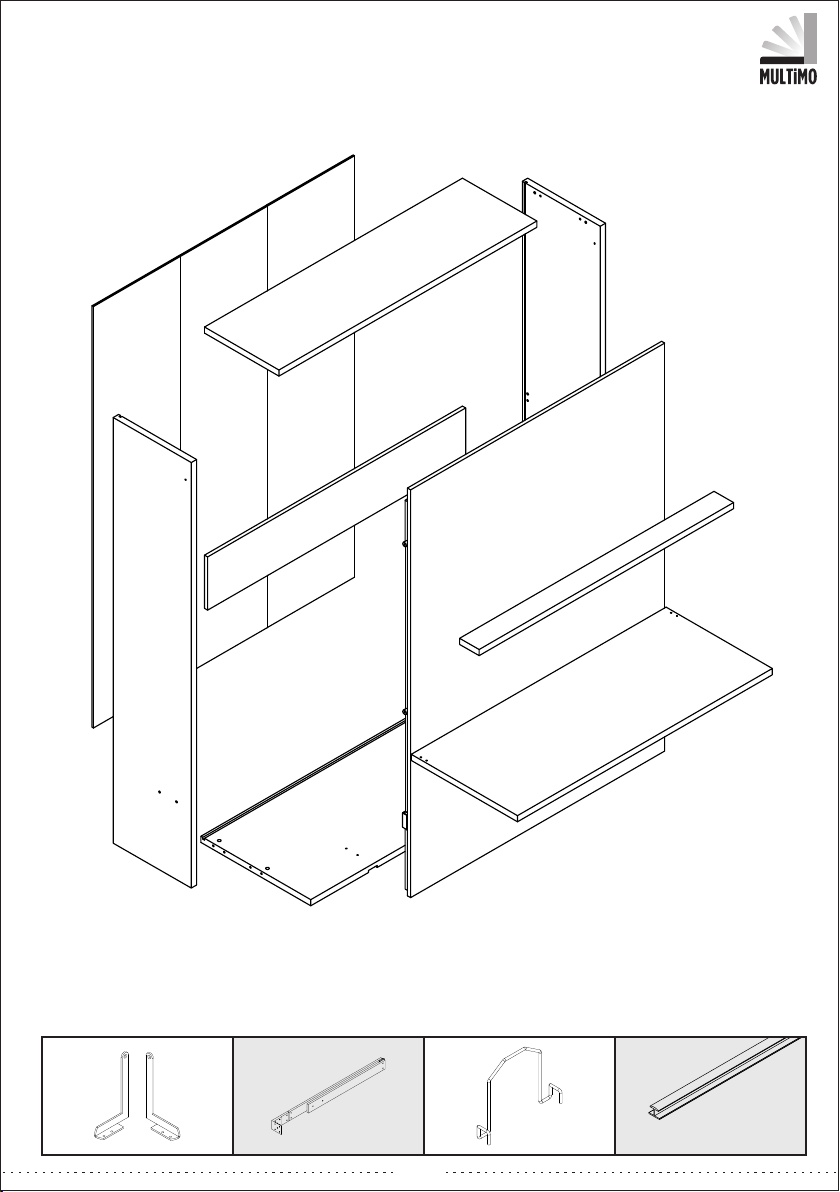

Page 3 Page 4

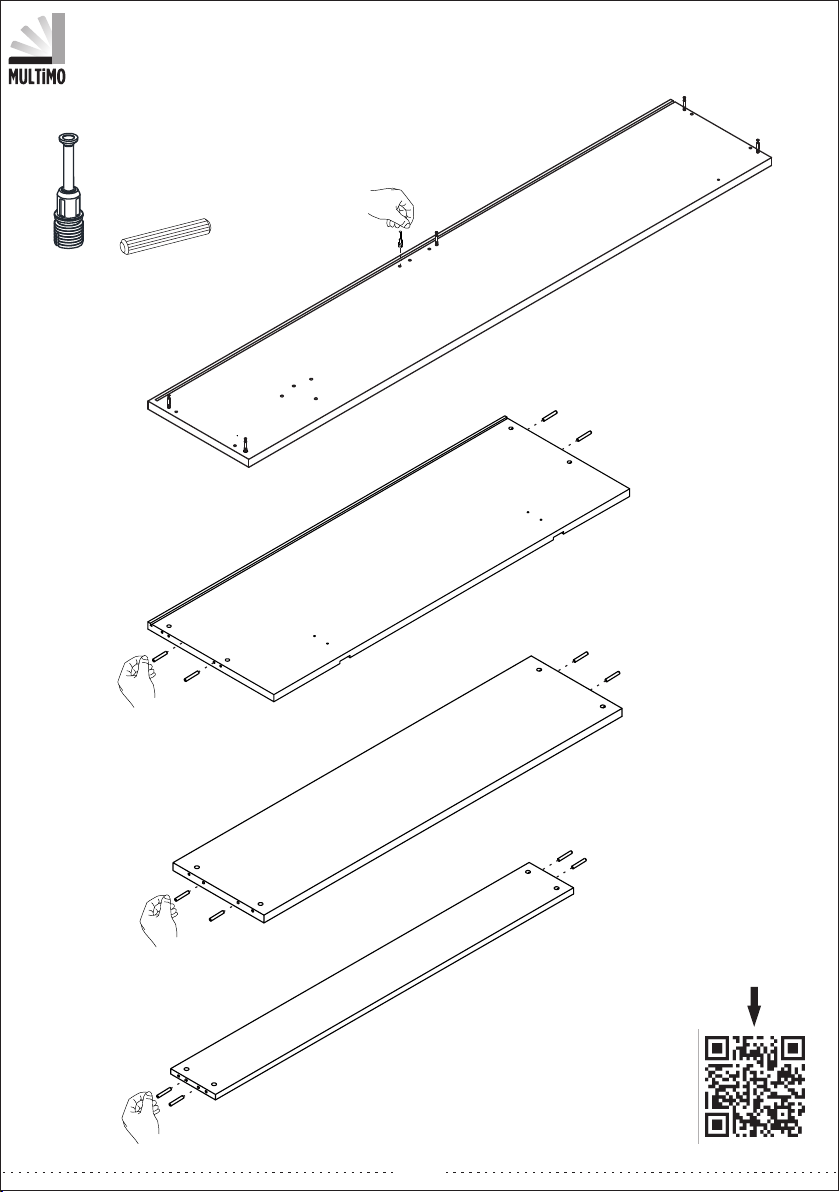

STEP 1 STEP 2

VIDEO

MNX - 02

KVL 01

TRACK TITLE

A LEFT / A RIGHT

MNX - 02 X 6

KVL - 01 X 4

MNG - 01

210°

MNG - 01 x 6

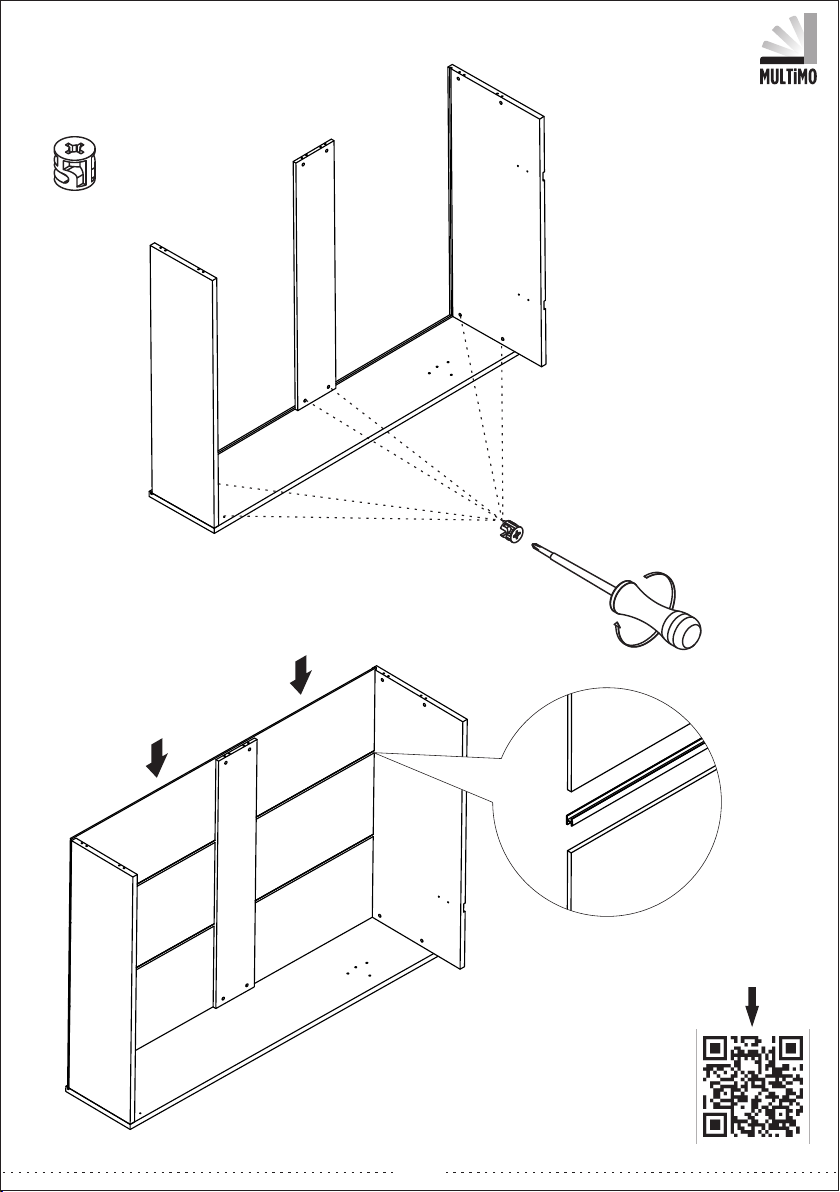

STEP 3

LEFT

H 01

KVL - 01 X 4

https://youtu.be/JxI3e5mDp38

VIDEO

https://youtu.be/xcLYFiDCwQY

Page 3 Page 4

STEP 1 STEP 2

VIDEO

MNX - 02

KVL 01

TRACK TITLE

A LEFT / A RIGHT

MNX - 02 X 6

KVL - 01 X 4

MNG - 01

210°

MNG - 01 x 6

STEP 3

LEFT

H 01

KVL - 01 X 4

https://youtu.be/JxI3e5mDp38

VIDEO

https://youtu.be/xcLYFiDCwQY

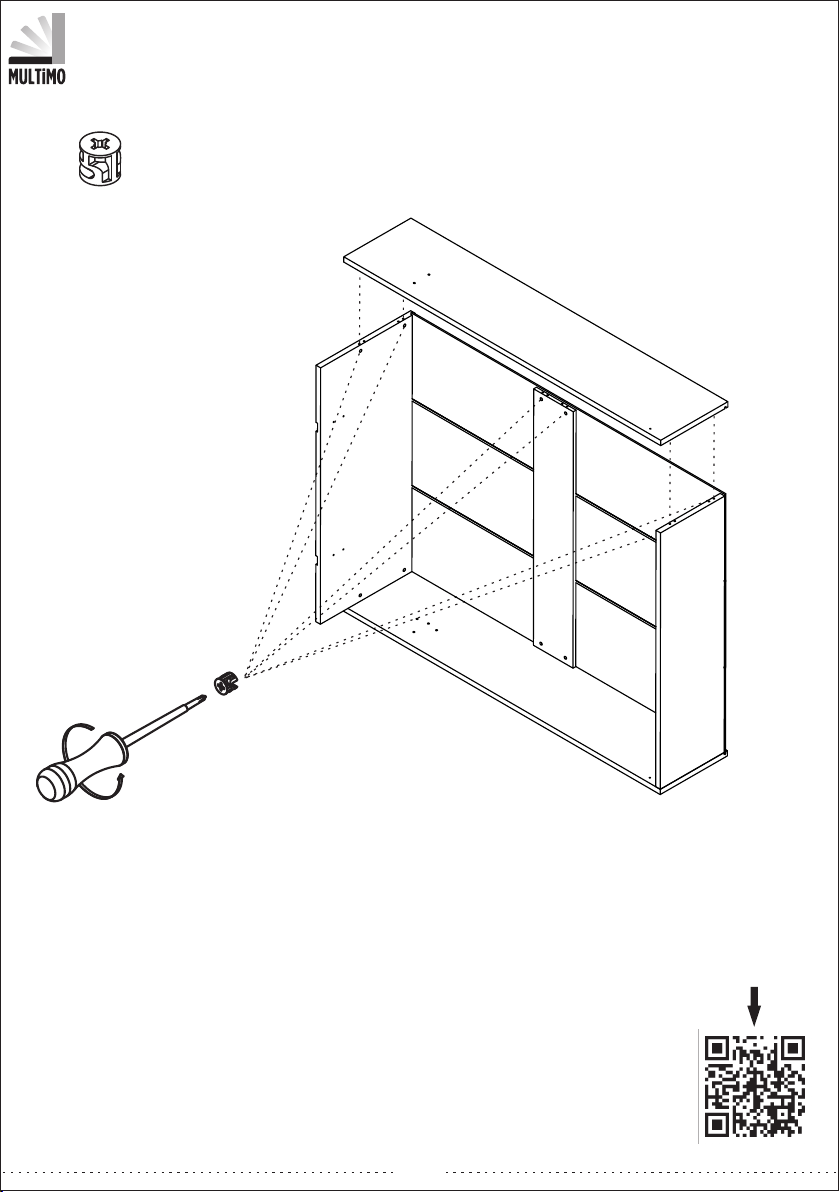

Page 5 Page 6

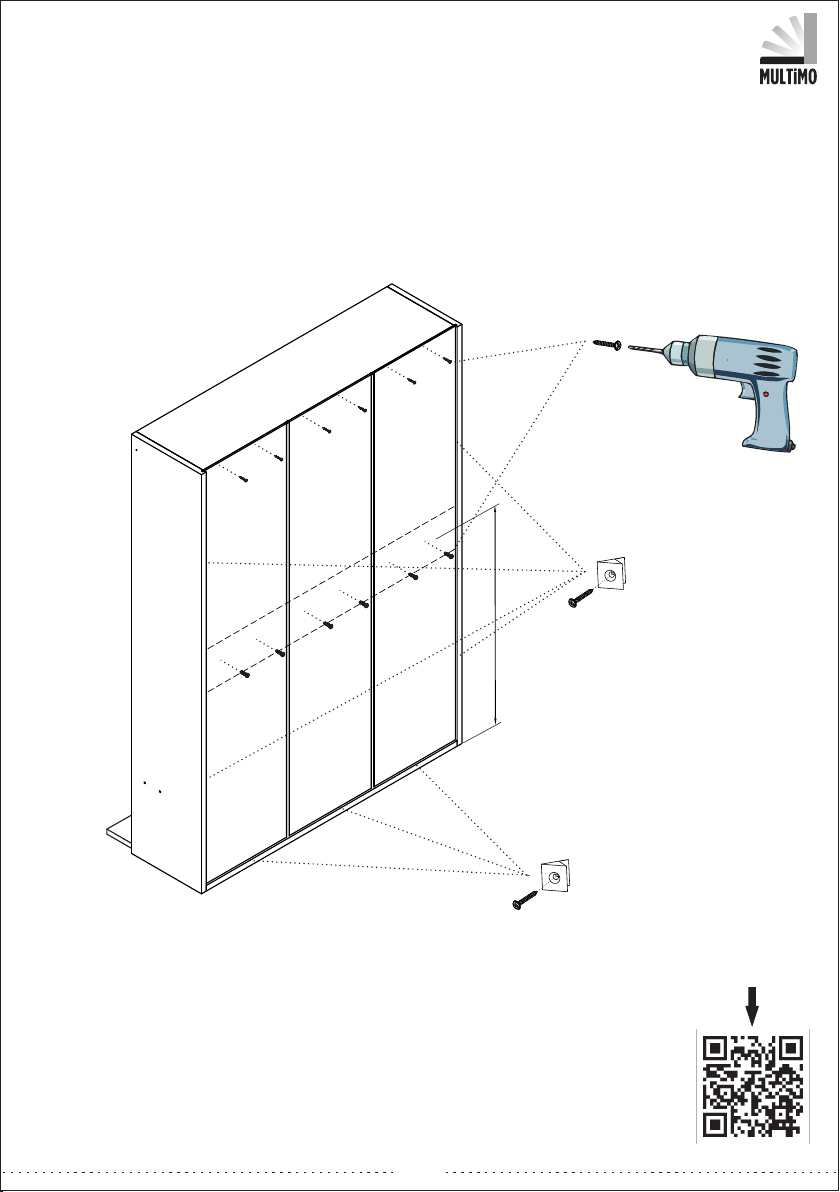

STEP 5

STEP 4

MNG - 01

RIGHT

210°

MNG - 01 x 6

VD - 02 X 12

VD - 02 X 4

AVT - 01X 4

VD - 02 X 3

AVT - 01X 3

104 cm

VIDEO

https://youtu.be/sEXBb0mzutQ

VIDEO

https://youtu.be/7ywQiw5Tc3Y

Page 5 Page 6

STEP 5

STEP 4

MNG - 01

RIGHT

210°

MNG - 01 x 6

VD - 02 X 12

VD - 02 X 4

AVT - 01X 4

VD - 02 X 3

AVT - 01X 3

104 cm

VIDEO

https://youtu.be/sEXBb0mzutQ

VIDEO

https://youtu.be/7ywQiw5Tc3Y

Page 7 Page 8

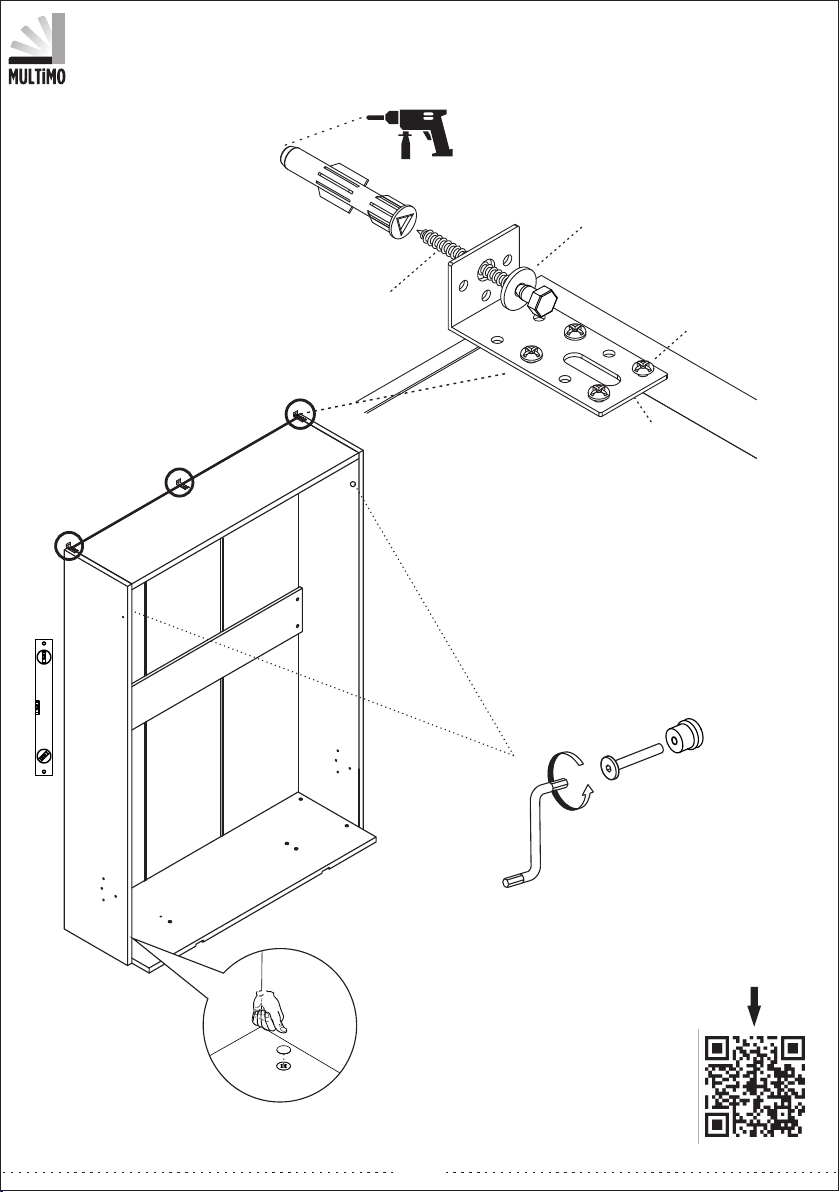

STEP 6

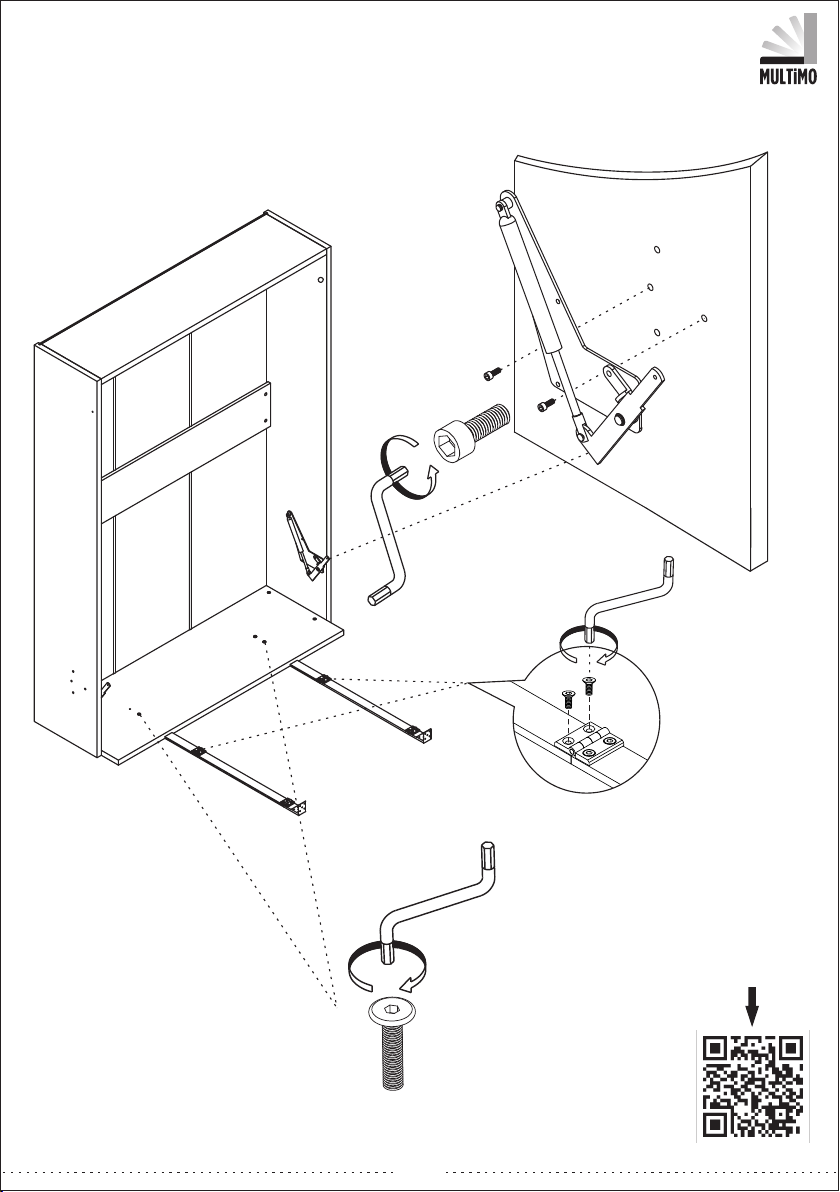

STEP 7

TAP - 01

Ø 10 mm / 0,254 nch

DD - 01

TFC - 01

DSE - 01

VTB - 01

PL - 02

OT - 054

CT - 01

AL - 01

CT - 08 X 4

AL - 01

IM - 01

AL - 02

MKZ - 02 (L/R)

CAUTION

DO NOT UNLOCK

BEFORE INSTALL

LM - 11

AL - 01

VIDEO

https://youtu.be/eh-1wB-Tebg

VIDEO

https://youtu.be/eg1F4DfjQZc

Page 7 Page 8

STEP 6

STEP 7

TAP - 01

Ø 10 mm / 0,254 nch

DD - 01

TFC - 01

DSE - 01

VTB - 01

PL - 02

OT - 054

CT - 01

AL - 01

CT - 08 X 4

AL - 01

IM - 01

AL - 02

MKZ - 02 (L/R)

CAUTION

DO NOT UNLOCK

BEFORE INSTALL

LM - 11

AL - 01

VIDEO

https://youtu.be/eh-1wB-Tebg

VIDEO

https://youtu.be/eg1F4DfjQZc

Page 9 Page 10

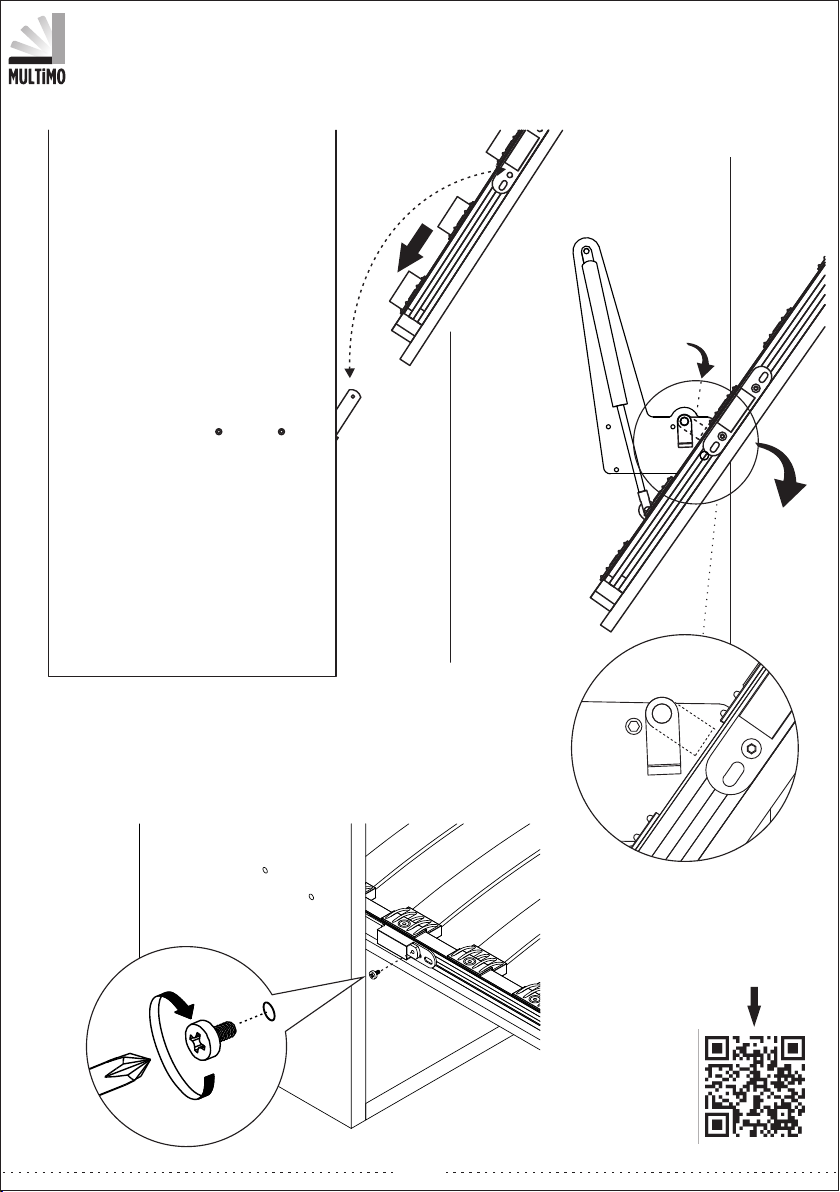

STEP 8

VDA - 01 X 4

SC - 76

LET THE STOPPER LOCK MOVE DOWN !!!

45-50°

SC - 33

STEP 9

VIDEO

https://youtu.be/Bw-6dhGdD1I

VIDEO

https://youtu.be/4Amg_raQ0us
