MSA G1 SCBA Manuel utilisateur

MSAsafety.com

Installation Instructions

Quick-Fill Pouch

Order No.: 10164973/01

Installing the Quick-Fill Pouch

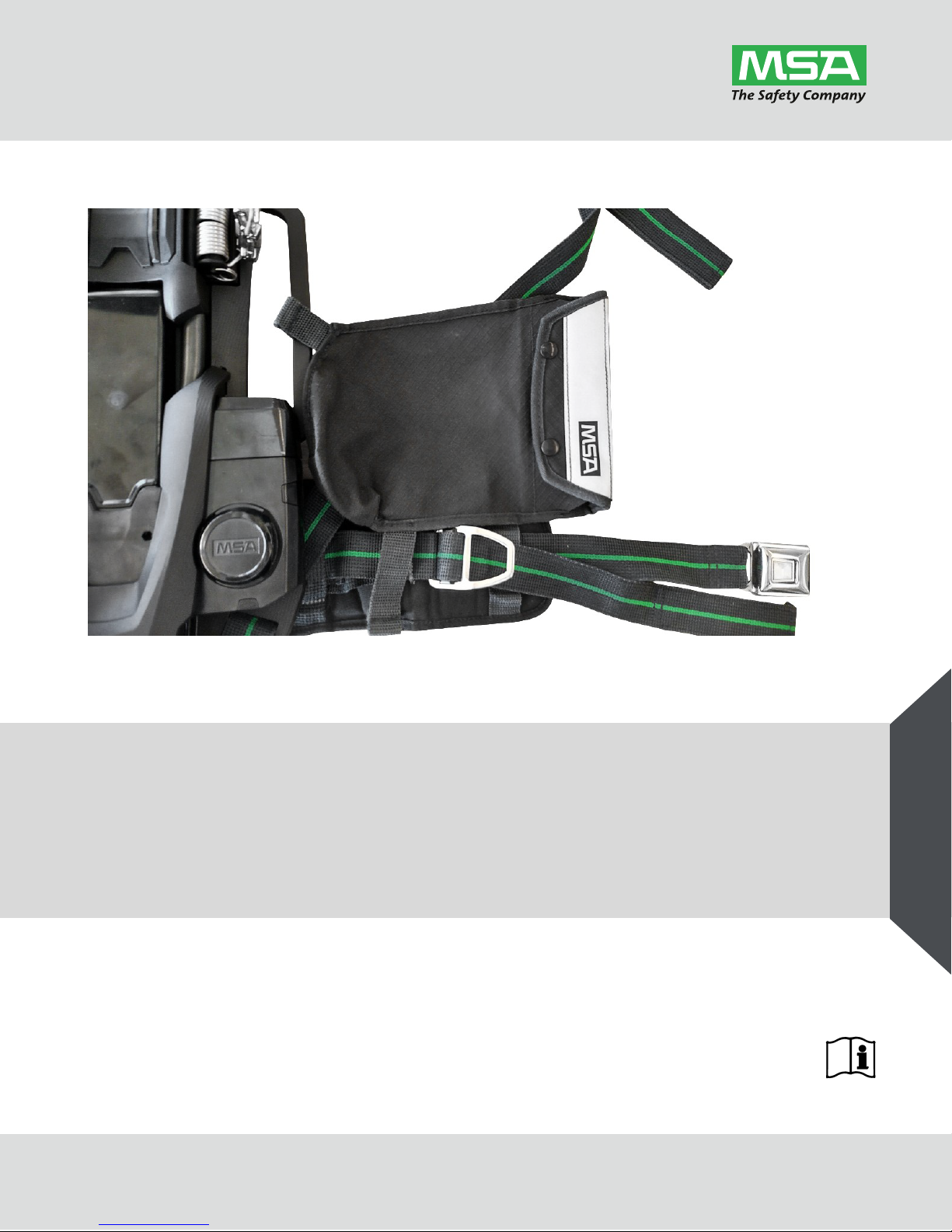

G1 Quick-Fill Pouch

1 Installing the Quick-Fill Pouch

(1) Place the Quick-fill pouch as pictured.

(2) Flip the Quick-fill assembly down and feed the lower

strap of the Quick-fill pouch through the waist belt.

(3) Feed the sewn tribar through the rectangle ring to

secure the pouch to the waist belt.

Installing the Quick-Fill Pouch

G1 Quick-Fill Pouch

(4) Flip the Quick-fill pouch up and align the top strap with

the backplate handle.

(5) Wrap the strap around the handle.

(6) Feed the strap through the rectangle rings to secure the

pouch to the backplate handle.

(7) Flip the SCBA over.

(8) Feed the loosened right shoulder pull strap through the

tribar and pull tight.

(9) Turn the adjustment strap ¼ turn outwards and feed the

strap through the shoulder strap buckle.

(10) Confirm that all connections are secure.

MSAsafety.com

Directives d'installation

Poche G1

à remplissage rapide

Nº de commande : 10164973/00

Installation de la poche à remplissage rapide

Poche G1 à remplissage rapide

1 Installation de la poche à remplissage rapide

(1) Placer la poche à remplissage rapide tel qu'illustré.

(2) Basculer le module de remplissage rapide vers le bas et

passer la courroie inférieure de la poche à remplissage

rapide à travers la ceinture.

(3) Passer la boucle cousue à travers l'anneau rectangu-

laire pour fixer la poche à la ceinture.

Installation de la poche à remplissage rapide

Poche G1 à remplissage rapide

(4) Basculer le module de remplissage rapide vers le haut

et aligner la courroie supérieure avec la poignée de la

plaque dorsale.

(5) Enrouler à courroie autour de la poignée.

(6) Passer la courroie à travers les anneaux rectangulaires

pour fixer la poche à la poignée de la plaque dorsale.

(7) Retourner l'APRIA.

(8) Passer la sangle libre de l'épaule droite à travers la

boucle et serrer en tirant.

(9) Faire pivoter la courroie de réglage d'un ¼ de tour vers

l'extérieur et passer la courroie à travers la boucle de la

sangle d'épaule.

(10) Vérifier que tous les raccords sont sécuritaires.

MSAsafety.com

Instrucciones de instalación

Funda Quick-Fill

N. º de pedido: 10164973/00

Instalación de la funda Quick-Fill

G1 Funda Quick-Fill

1 Instalación de la funda Quick-Fill

(1) Coloque la funda Quick-fill tal y como se muestra en la

imagen.

(2) Voltee el ensamble Quick-fill hacia abajo e inserte la

correa de la parte de abajo de la funda Quick-fill en el

cinturón.

(3) Pase la hebilla de tres barras cosida por el anillo rectan-

gular para asegurar la funda en el cinturón.

Instalación de la funda Quick-Fill

G1 Funda Quick-Fill

(4) Voltee la funda Quick-fill hacia arriba y alinee la correa

de la parte de arriba con el asa de la placa posterior.

(5) Enrolle la correa alrededor del asa.

(6) Pase la correa por el anillo rectangular para asegurar la

funda en el asa de la placa posterior.

(7) Voltee el SCBA.

(8) Pase la correa ajustable del hombro derecho floja por

entre la hebilla de tres barras y ténsela.

(9) Dele ¼ de vuelta a la correa de ajuste hacia afuera y

hágala pasar por la hebilla de la correa del hombro.

(10) Asegúrese de que todas las conexiones hayan

quedado bien hechas.

For local MSA contacts, please visit us at MSAsafety.com

Because every life has a purpose...

1000 Cranberry Woods Drive

Cranberry Township, PA 16066

USA

Phone 1-800-MSA-2222

Fax 1-800-967-0398
