MSA FlameGard 5 UV/IR-E Manuel utilisateur

FlameGard 5 UV/IR-E Flame Detector

Quick Start Guide

MAN5UVIRE-QG/01

Warning!

The quick start guide does not replace the operating manual. It is imperative that

the operating manual be read and observed when using the device. In

particular, the safety instructions, as well as the information for the use and

operation of the device, must be carefully read and observed.

The operating manual can also be provided as a hard copy upon request.

1. Mount and Wire the Detector

2. Field Terminations

FlameGard 5 UV/IR-E Flame Detector

Quick Start Guide

MAN5UVIRE-QG/01

3. Apply Power to the Detector

Two light emitting diodes (LEDs) are visible through the IR window (the right

hand side window on UV/IR unit). Immediately upon powering up the detector,

both LEDs will start blinking alternately for 10 seconds. The unit will then enter

the “Ready” mode. During the “Ready" mode, the green LED will flash off 1

second, every 10 seconds

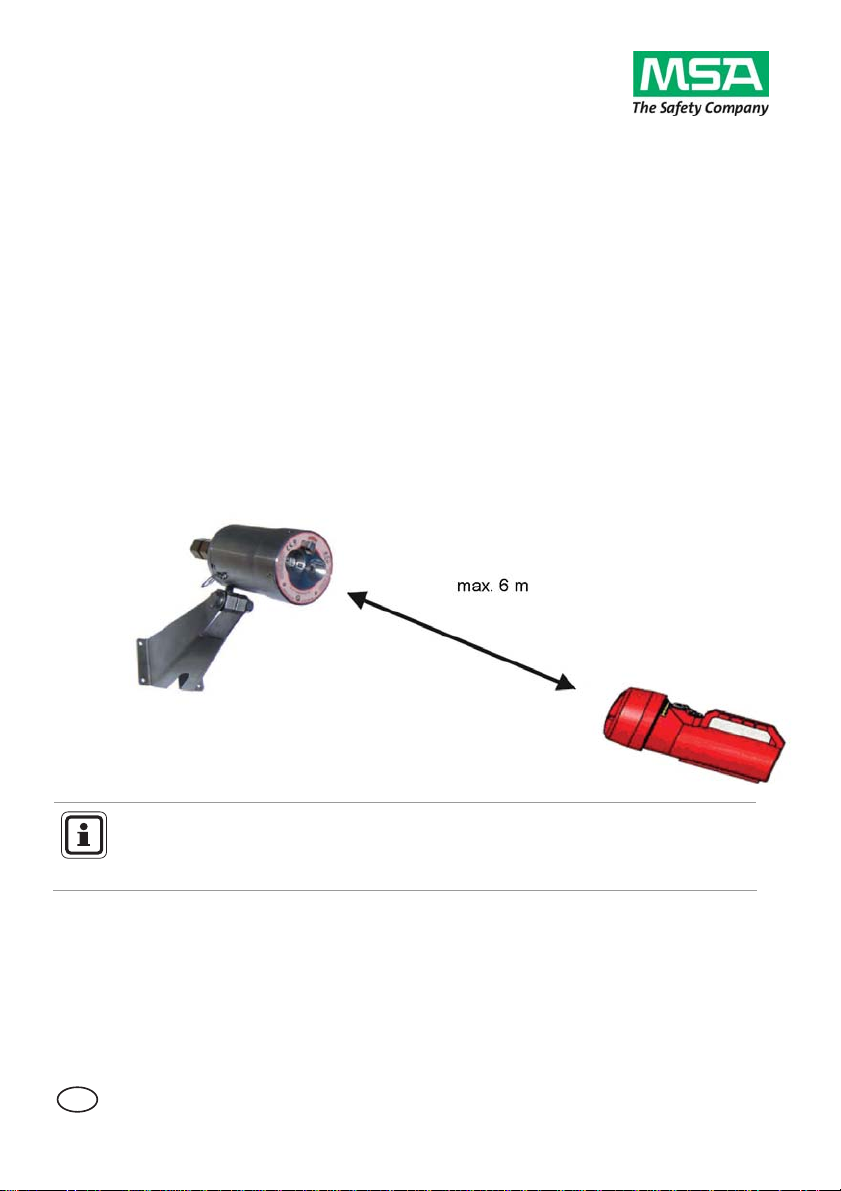

4. Test the Detector Using the Test Lamp

Test the integrity of your system by using a FlameGard 5 Test Lamp. The

original configuration (sensitivity and relay options) can be changed by referring

to the manual.

If you have any problems in the set-up or testing of the detector, please refer to

the “Troubleshooting Section”, or call the factory directly.

The instrument is now ready to operate. Please consult the manual for more

information on the instrument’s many features.

FlameGard 5 UV/IR-E Flammendetektor

Kurzanleitung

MAN5UVIRE-QG/01

Warnung!

Die Kurzanleitung ist kein Ersatz für die Gebrauchsanleitung. Die

Gebrauchsanleitung ist für die Nutzung des Gerätes zwingend zu lesen und zu

beachten. Insbesondere die darin enthaltenen Sicherheitshinweise sowie die

Angaben zu Einsatz und Betrieb des Gerätes müssen aufmerksam gelesen und

beachtet werden.

Die Gebrauchsanleitung wird auf Wunsch auch in Papierform zur Verfügung

gestellt.

1. Montieren und Verdrahten des Detektors

2. Feldabschlüsse

FlameGard 5 UV/IR-E Flammendetektor

Kurzanleitung

MAN5UVIRE-QG/01

3. Stromzufuhr für den Detektor

Durch das IR-Fenster sind zwei LEDs zu erkennen (das rechte Fenster auf dem

UV/IR-Gerät). Sofort nach dem Einschalten des Detektors blinken die beiden

LEDs abwechselnd für eine Dauer von 10 Sekunden. Das Gerät wechselt dann

in den Modus „Betriebsbereit“. Im Modus „Betriebsbereit“ erlischt die grüne LED

im Abstand von 10 Sekunden für eine Dauer von 1 Sekunde.

4. Testen des Detektors mithilfe der Testlampe

Testen Sie die Funktionsfähigkeit Ihres Systems mithilfe einer FlameGard 5

Testlampe. Die ursprüngliche Konfiguration (d. h. die Empfindlichkeit und

Relaisoptionen) kann geändert werden, indem Sie die Anweisungen im

Handbuch befolgen.

Wenn Sie beim Einrichten oder Testen des Detektors Probleme haben, lesen

Sie den Abschnitt zur Fehlerbehebung oder rufen Sie direkt beim Hersteller an.

Das Gerät ist nun einsatzbereit. Im Handbuch finden Sie weitere Informationen

zu den zahlreichen Funktionen des Gerätes.

Detector de llamas FlameGard 5 UV/IR-E

Guía rápida

MAN5UVIRE-QG/01

¡Aviso!

Esta guía rápida no sustituye al manual de funcionamiento. Para utilizar el

equipo es obligatorio leer y cumplir el manual de funcionamiento, en especial,

las instrucciones de seguridad, así como la información relativa al uso y

funcionamiento del equipo.

También se puede suministrar, bajo pedido, una copia en papel del manual de

funcionamiento.

1. Montaje y cableado del detector

2. Terminales de campo

Detector de llamas FlameGard 5 UV/IR-E

Guía rápida

MAN5UVIRE-QG/01

3. Aplicación de corriente al detector

A través de la mirilla de IR (la mirilla del lado derecho en las unidades UV/IR)

pueden verse dos diodos luminosos (LED). Inmediatamente después de

encender el detector, los dos LED comienzan a parpadear de forma alterna

durante 10 segundos. A continuación, la unidad entra en el modo "Operativo".

Durante el modo "Operativo", el LED verde parpadea durante 1 segundo cada

10 segundos.

4. Verificación del detector utilizando la lámpara de

prueba

Verifique la integridad de su sistema utilizando una lámpara de prueba

FlameGard 5. Es posible cambiar la configuración original (las opciones de

sensibilidad y relés) según se indica en el manual.

Si tuviera cualquier problema durante la configuración o la verificación del

detector, consulte la sección "Resolución de problemas" o llame directamente a

la fábrica.

El aparato está ahora operativo. Consulte el manual para obtener más

información sobre las funciones principales del aparato.

Détecteur de flamme FlameGard 5 UV/IR-E

Manuel de prise en main rapide

MAN5UVIRE-QG/01

Avertissement !

Le manuel de prise en main rapide ne remplace pas le manuel d'utilisation. Ce

manuel d'utilisation doit impérativement être lu et respecté lors de l'utilisation de

l'appareil. En particulier, les consignes de sécurité ainsi que les informations

concernant l'utilisation et le fonctionnement de l'appareil doivent être

minutieusement lues et respectées.

Sur demande, le manuel d'utilisation peut aussi être livré sur papier.

1. Installation et câblage du détecteur

2. Terminaisons sur site

Détecteur de flamme FlameGard 5 UV/IR-E

Manuel de prise en main rapide

MAN5UVIRE-QG/01

3. Mise sous tension du détecteur

Deux diodes électroluminescentes (LED) sont visibles à travers la fenêtre IR (la

fenêtre à droite sur les unités UV/IR). Immédiatement après la mise sous

tension du détecteur, les LED commencent à clignoter en alternance pendant

10 secondes. L'unité passe alors en mode “Prêt”. Pendant le mode “Prêt", la

LED s'éteint pendant 1 seconde toutes les 10 secondes.

4. Test du détecteur en utilisant la lampe d'inspection

Tester l'intégrité du système un utilisant une lampe d'inspection FlameGard 5.

La configuration initiale (sensibilité et options de relais) peut être modifiée en se

référant au manuel.

En cas de problèmes durant la configuration ou le test du détecteur, se référer

au chapitre “Elimination de pannes” ou bien appeler directement le fabricant.

L'instrument est désormais prêt à être utilisé. Consulter le manuel pour obtenir

plus d'informations sur les nombreuses fonctions de l'instrument.

Rivelatore di fiamma FlameGard 5 UV/IR-E

Guida rapida

MAN5UVIRE-QG/01

Attenzione!

La guida rapida non sostituisce il manuale d'uso. Il manuale d'uso deve essere

letto e seguito attentamente durante l'utilizzo del dispositivo. In particolare

vanno lette e seguite attentamente le istruzioni di sicurezza, nonché le

informazioni sull'uso e il funzionamento del dispositivo.

Su richiesta, il manuale d'uso può essere fornito anche in forma cartacea.

1. Montare e cablare il rivelatore

2. Terminazioni di campo

Rivelatore di fiamma FlameGard 5 UV/IR-E

Guida rapida

MAN5UVIRE-QG/01

3. Alimentare il rivelatore

Due diodi elettroluminescenti (LED) sono visibili nella finestra IR (a destra della

finestra sull'unità UV/IR). All'accensione del rivelatore, entrambi i LED iniziano a

lampeggiare alternandosi per 10 secondi. L'unità entra poi nella modalità

“Ready”. Durante la modalità “Ready", il LED verde lampeggerà per 1 secondo,

ogni 10 secondi

4. Provare il rivelatore con l'uso della lampada di prova

Provare l'integrità del vostro sistema con l'uso di una lampada di prova

FlameGard 5. La configurazione originale (opzioni sensibilità e relè) si può

modificare consultando il manuale.

In caso di problemi con la configurazione o la prova del rivelatore siete pregati

di consultare la “Sezione Risoluzione dei problemi”, o contattare direttamente la

fabbrica.

Lo strumento ora è pronto per l'uso. Siete pregati di consultare il manuale per

avere maggiori informazioni sulle tante funzioni dello strumento.
