MRA F650GS Manuel utilisateur

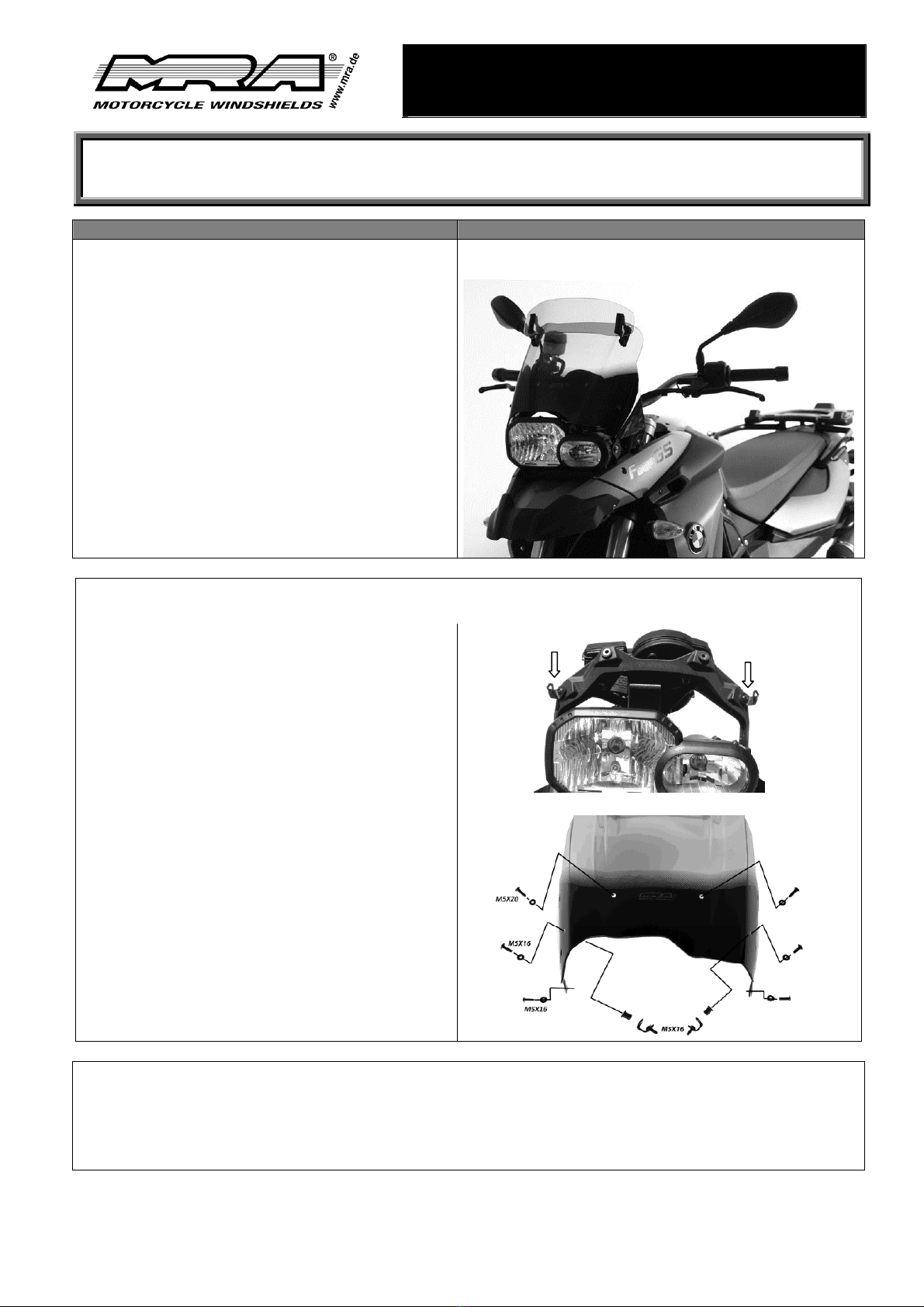

M O N T A G E A N L E I T U N G
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die Stückliste. Wir
empfehlen eine Montage durch den Fachhandel.
Stückliste: Benötigte Werkzeuge:
1x Verkleidungsscheibe
1x Montagesatz mit:
o6x Schrauben M 5 x 16
o2x Schrauben M 5 x 20
o8x Kunststoffscheiben
o2x Gummimuttern
o2x Metallwinkel
1x ABE-Heft
Inbusschlüssel 3mm
Torx 25
Montage:
Stellen Sie das Motorrad auf eine waagerechte feste
Fläche.
Entfernen Sie die sechs Schrauben und die
Originalscheibe. VORSICHT! Die Unterlegscheiben in den
Gummimuttern können herausfallen.
Montieren Sie die Metallwinkel mit den Schrauben,
Kunststoffscheiben und Gummimuttern und richten Sie
sie aus (P 1).
Positionieren Sie die neue Verkleidungsscheibe auf dem
Motorrad und befestigen Sie sie zuerst mit den mittleren
Schrauben M 5 x 20. Dann die am Metallwinkel und
zuletzt die äußeren Schrauben , alle mit Kunststoff -
Unterlegscheiben (P 2).
Alle Schrauben anziehen und von Zeit zu Zeit auf festen
Sitz überprüfen.
P1
P2
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf. nachziehen. Die
Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und Benzin beschädigen die
Scheibe.
© by MRA-Klement GmbH – 08/2011
I N S T A L L A T I O N M A N U A L
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Thank you for buying a MRA Windshield.
Read this manual carefully and check the parts list for completeness before you begin. We recommend that you have
your screen fitted by an authorised workshop.
Parts List: Required Tools:
1x Screen
6x Black screws M 5 x 16
2x Black screws M 5 x 20
8x Plastic washers
2x Rubber nuts
2x Metal brackets
Allen key 3mm
Torx 25
Installing your screen :
Stand your motorbike on a level, firm surface.
Remove the six screws and the original screen. NOTE: the
washers in the rubber nuts might fall out.
Mount the metal brackets with the screws, plastic
washers and rubber nuts, and align them (Fig. 1).
Position the new fairing screen onto your motorbike;
first, fasten it with the medium M5 x 20 screws, then
those on the metal bracket and then the outer screws,
each with the plastic washers (Fig. 2).
Tighten up all of the screws, and make sure they are still
tight from time to time.
P1
P2
After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at regular intervals.
Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or spirits to clean the screen as
they will damage it.
© by MRA-Klement GmbH – 08/2011
I N S T R U C T I O N S D E M O N T A G E
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Merci d’avoir acheté un pare-brise MRA.
Veuillez lire attentivement ces instructions de montage et vérifier la liste des pièces. Nous vous recommandons de
confier le montage à un revendeur spécialisé.
Liste des pièces: Outils nécessaires:
1x Pare-brise
6x Vis noires M 5 x 16
2x Vis noires M 5 x 20
8x Rondelles plastique
2x Écrous caoutchouc
2x Équerres métalliques
Clé six pans 3mm
Torx 25
Montage:
Poser la moto sur une surface plane et stable.
Retirez les six vis et le pare-brise original. ATTENTION !
Les rondelles des écrous en caoutchouc peuvent tomber.
Montez les équerres métalliques avec les vis, les
rondelles plastique et les écrous caoutchouc, puis ajustez
(P 1).
Positionnez la nouvelle bulle sur la moto et fixez-la tout
d’abord avec les vis moyennes M 5 x 20. Puis celles sur les
équerres métalliques et en dernier les vis extérieures,
toutes avec des rondelles plastique (P 2).
Serrez toutes les vis et vérifiez régulièrement leur
serrage.
P1
P2
Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les
resserrer. Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant, de
l’alcool ou l’essence, car ces produits risqueraient d’endommager le pare-brise.
© by MRA-Klement GmbH – 08/2011
I N S T R U C C I O N E S D E M O N T A J E
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Gracias por la compra de un parabrisas MRA.
Antes de proceder al montaje, lea este manual y compruebe la lista de piezas
. Recomendamos el montaje a través de un
comercio especializado.
Lista de piezas: Herramientas necesarias:
1x Pantalla
6x Tornillos negros M 5 x 16 mm
2x Tornillos negros M 5 x 20 mm
8x Discos de plástico
2x Tuercas de goma
2x Escuadras de metal
Llave allen 3mm
Torx 25
Montaje:
Coloque la moto sobre una superficie horizontal estable.
Retire los seis tornillos y la pantalla original. ¡ATENCIÓN!
Las arandelas de las tuercas de goma pueden caerse.
Monte la escuadra de metal con los tornillos, los discos
de plástico y las tuercas de goma y ajústelos (P 1).
Posicione la nueva pantalla de revestimiento sobre la
motocicleta y ajústelo primero con los tornillos medios M
5 x 20. Después aquellos que se encuentran en la
escuadra de metal y finalmente los tornillos exteriores,
todos ellos con arandelas de plástico. (P 2).
Apriete todos los tornillos y compruebe con regularidad
que estén bien colocados.
P1
P2
Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien colocados y
dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y jabón neutro. Los disolventes,
el alcohol y la gasolina dañan el cristal.
© by MRA-Klement GmbH – 08/2011
G U I D A A L M O N T A G G I O
F 6 5 0 / 8 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Grazie per aver acquistato un cupolino MRA.
Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi. Consigliamo di rivolgersi
a un rivenditore autorizzato per il montaggio.
Distinta pezzi: Attrezzi necessari:
1x Parabrezza
1x Libretto di omologazione
1x Kit di montaggio con:
o6x Viti M 5 x 16
o2x Viti M 5 x 20
o8x Rondelle in plastica
o2x Dadi in gomma
o2x Staffette metalliche
Chiave per viti ad esagono cavo 3mm
Torx 25
Montaggio:
Posizionare il motociclo su una superficie piana e stabile.
Rimuovere con cautela le sei viti e il parabrezza originale.
CAUTELA! Le rondelle nei dadi in gomma potrebbero
cadere.
Montare le staffette metalliche con le viti, le rondelle in
plastica e i dadi in gomma e allinearli (P 1).
Posizionare il nuovo parabrezza sul motociclo e fissarlo
dapprima con le viti centrali M 5 x 20. Poi quelle sulla
staffetta di metallo e infine le viti esterne, tutte con
rondelle in plastica (P 2).
Serrare tutte le viti e di tanto in tanto controllarne la
fermezza.
P1
P2
Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed eventualmente
serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e benzina lo danneggiano.
© by MRA-Klement GmbH – 08/2011
