Mopar JL CHMSL Manuel utilisateur

December 21, 2017

www.mopar.com

JL CHMSL Relocation Kit

K6862904

Important Notes:

Prior to beginning this or any installation read these instructions to familiarize yourself with the required

steps and evaluate if you are experienced and capable to personally perform these modifications. A

factory service manual should be used in conjunction with these installation instructions.

Refer to the parts list to ensure that all necessary components and hardware have been included. If any

parts are missing please contact your local Jeep dealership for assistance.

Not compatible with a spare tire cover.

Tools Needed:

Lug wrench

Torque wrench

Ratcheting wrench

13mm Socket

T25 Torx Head Driver

T45 Torx Head Driver

December 21, 2017

www.mopar.com

K6862904

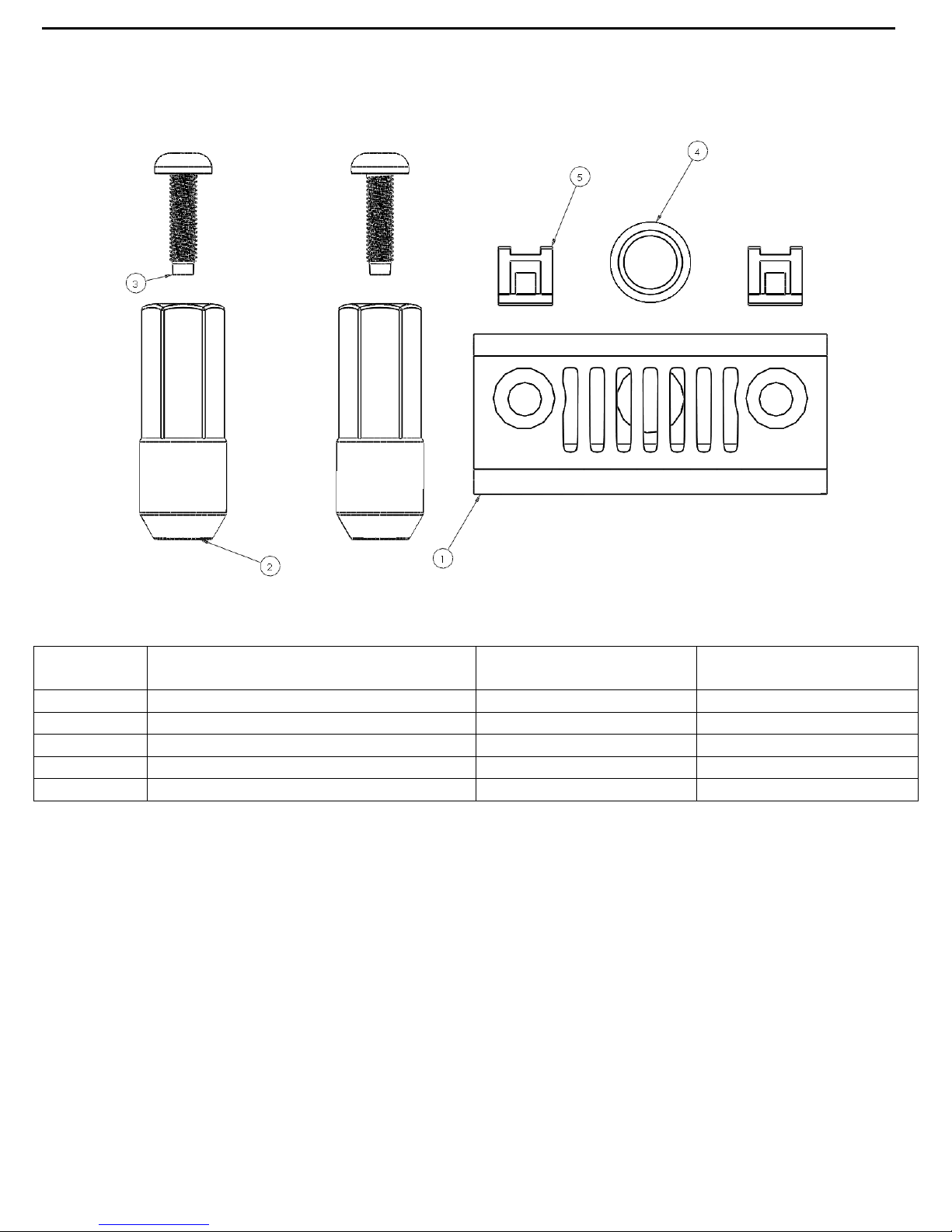

Call Out

Description

Quantity

Supplier

Item Number

Relocation Bracket

B 2442

M14/M8 Dual Threaded Lug Bolt

PN 1228

M8x30mm T-45 Torx Head bolt

PN 1230

.25” Rubber Grommet

PN 1229

Wire Clip

PN 1239

December 21, 2017

www.mopar.com

K6862904

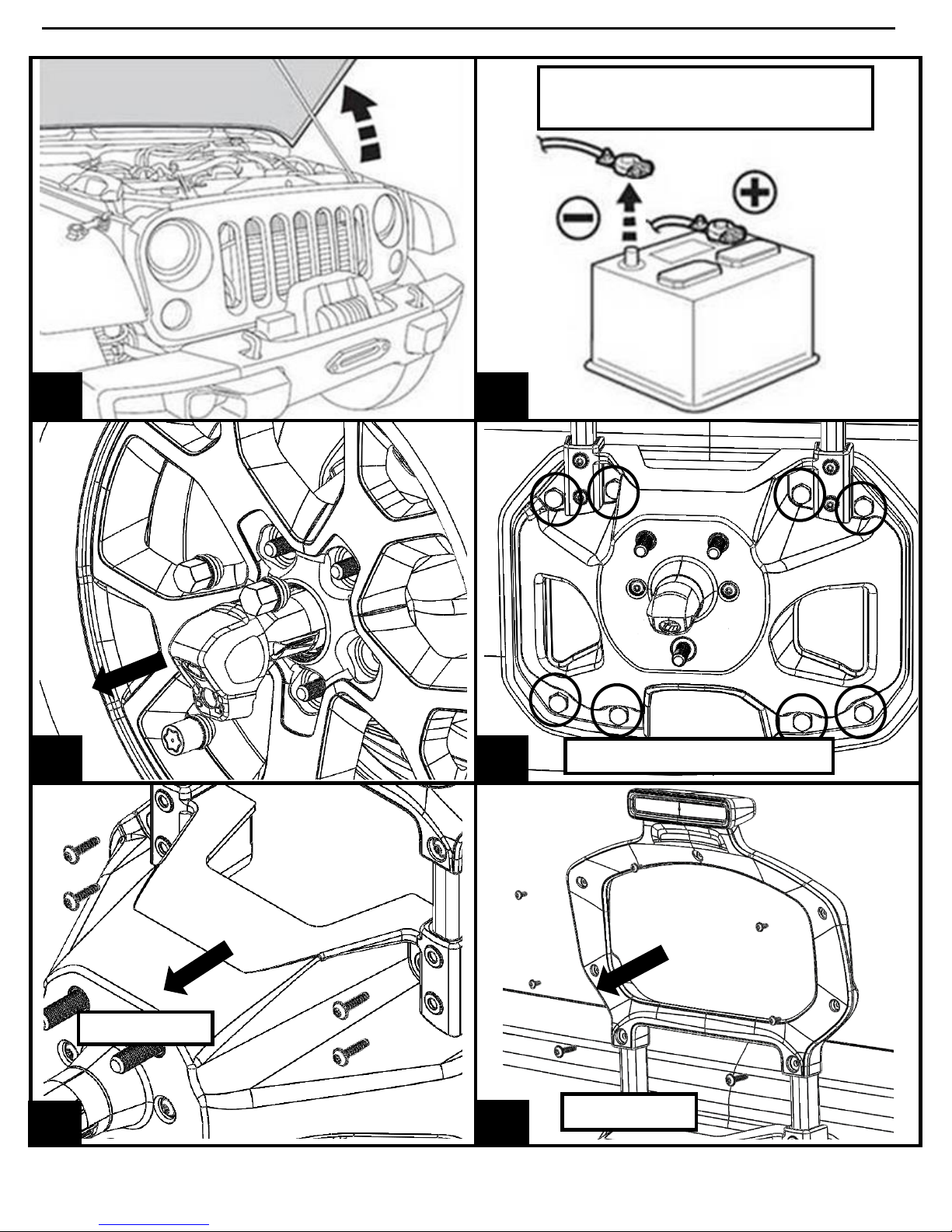

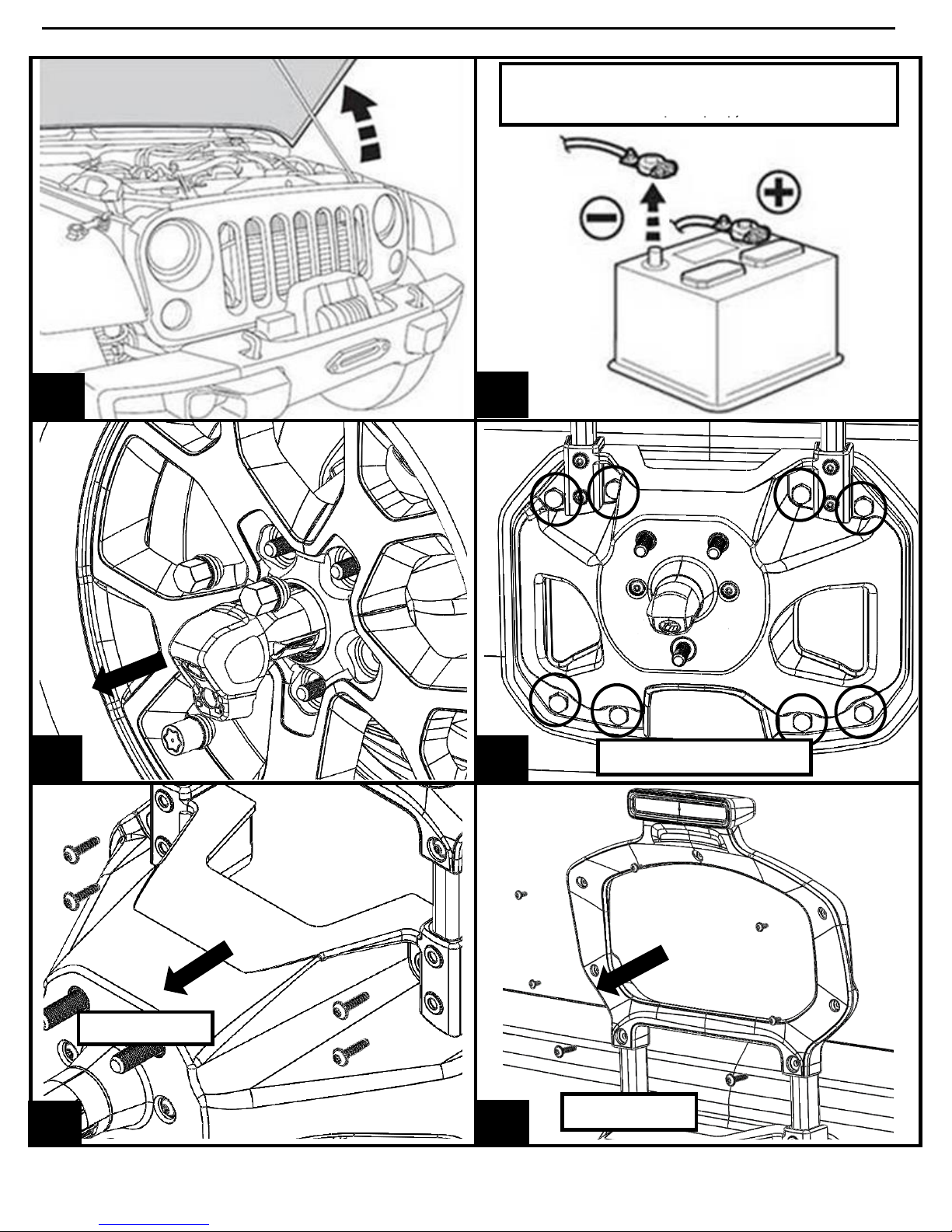

7x T25 Torx

4x T25 Torx

Loosen 8x 13mm hex bolt

Disconnect battery and

Retain all fasteners for reinstallation

December 21, 2017

www.mopar.com

K6862904

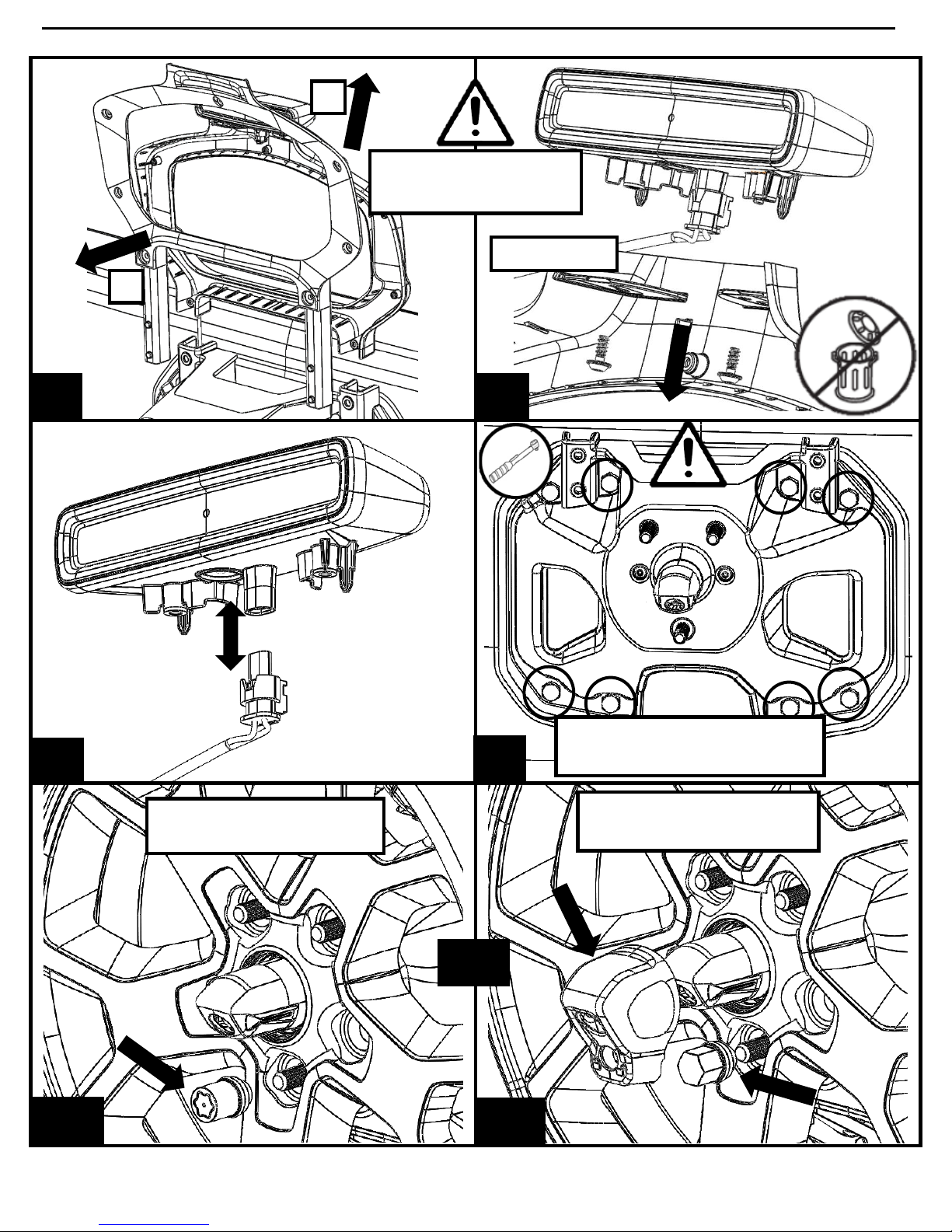

11A

11B

2x T25 Torx

Torque 8x 13mm hex bolt to

17.5N-m (13ft-lbs)

Locking OEM lug without

Decorative cover

Non-locking OEM lug with

decorative cover

CAUTION: Gently

remove wire harness

December 21, 2017

www.mopar.com

K6862904

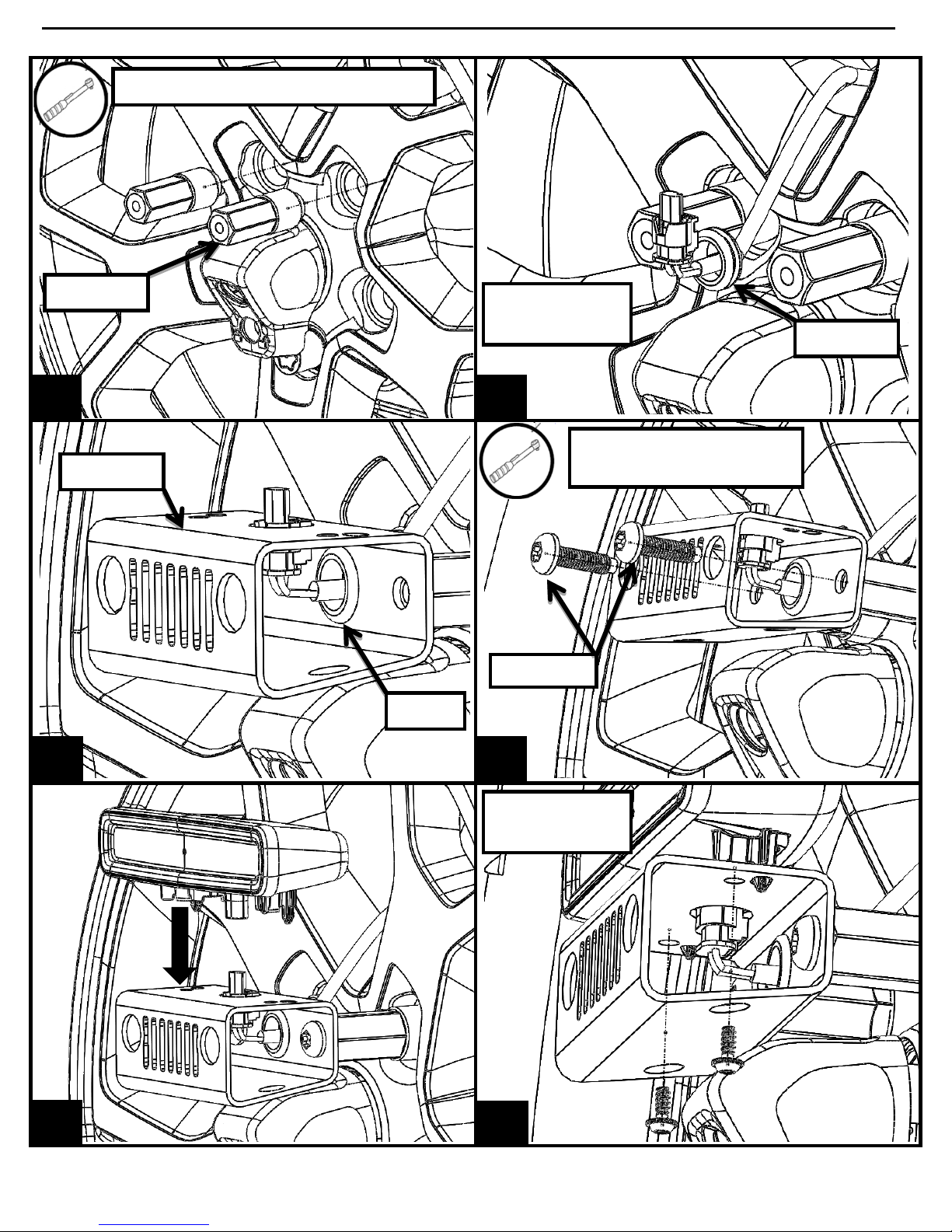

T45 Torx: Torque to 20

N-m (15 ft-lbs)

2x Item 2

1x Item 4

1x Item 1

Item 4

Torque 3x lugs to 80 N-m (59 ft-lbs)

2x Item 3

2x T8 Torx

from Step 5

2x T25 Torx

from Step 6

December 21, 2017

www.mopar.com

K6862904

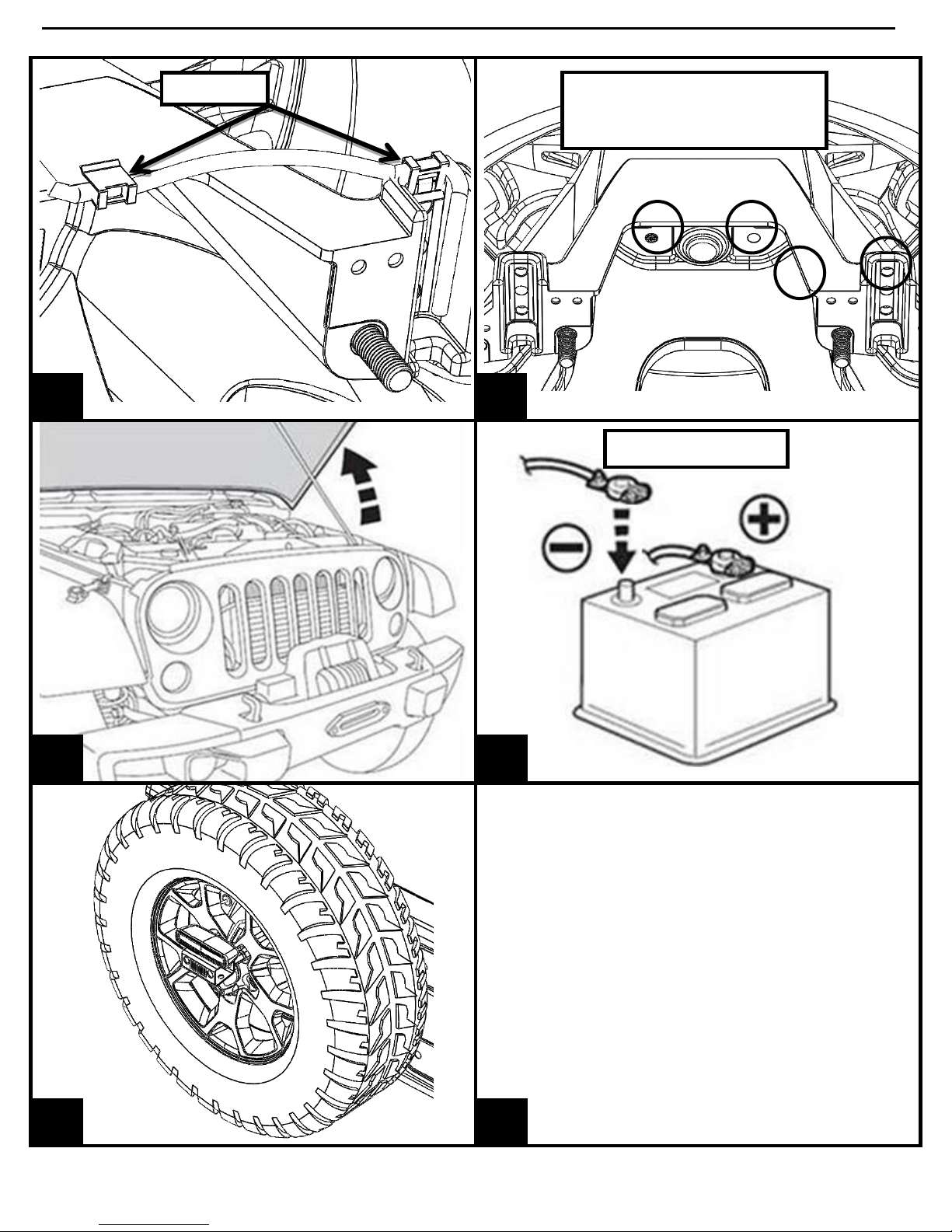

Ensure tire is firmly pressed

against the tire carrier or against

the factory tire bumpers on the

tailgate before operating the

vehicle

Fold and place this instruction

sheet in the vehicle glove box for

future reference

For customer service questions,

refer to your local Jeep

dealership

Suggested Item 5 locations.

Open swing gate for ease of

access

2x Item 5

Reconnect Battery

December 21, 2017

www.mopar.com

K6862904

Date

Section

Summary of Changes Made

Notes

Initial Release

Document Revision History

21 de diciembre de 2017

www.mopar.com

Kit de reubicación JL CHMSL

K6862904

Notas importantes:

Antes de comenzar con esta o cualquier instalación, lea estas instrucciones para familiarizarse con los

pasos necesarios y evaluar si tiene la experiencia y capacidad para realizar estas modificaciones

personalmente. Debe utilizarse un manual de servicio junto con estas instrucciones de instalación.

Consulte la lista de piezas para asegurarse de que se han incluido todos los componentes necesarios.

Si falta alguna pieza, contacte con su concesionario Jeep para obtener asistencia.

Incompatible con cubiertas de neumático de repuesto.

Herramientas necesarias:

Llave de cruceta

Llave dinamométrica

Llave de carraca

Llave de vaso de 13 mm

Destornillador Torx T25

Destornillador Torx T45

21 de diciembre de 2017

www.mopar.com

K6862904

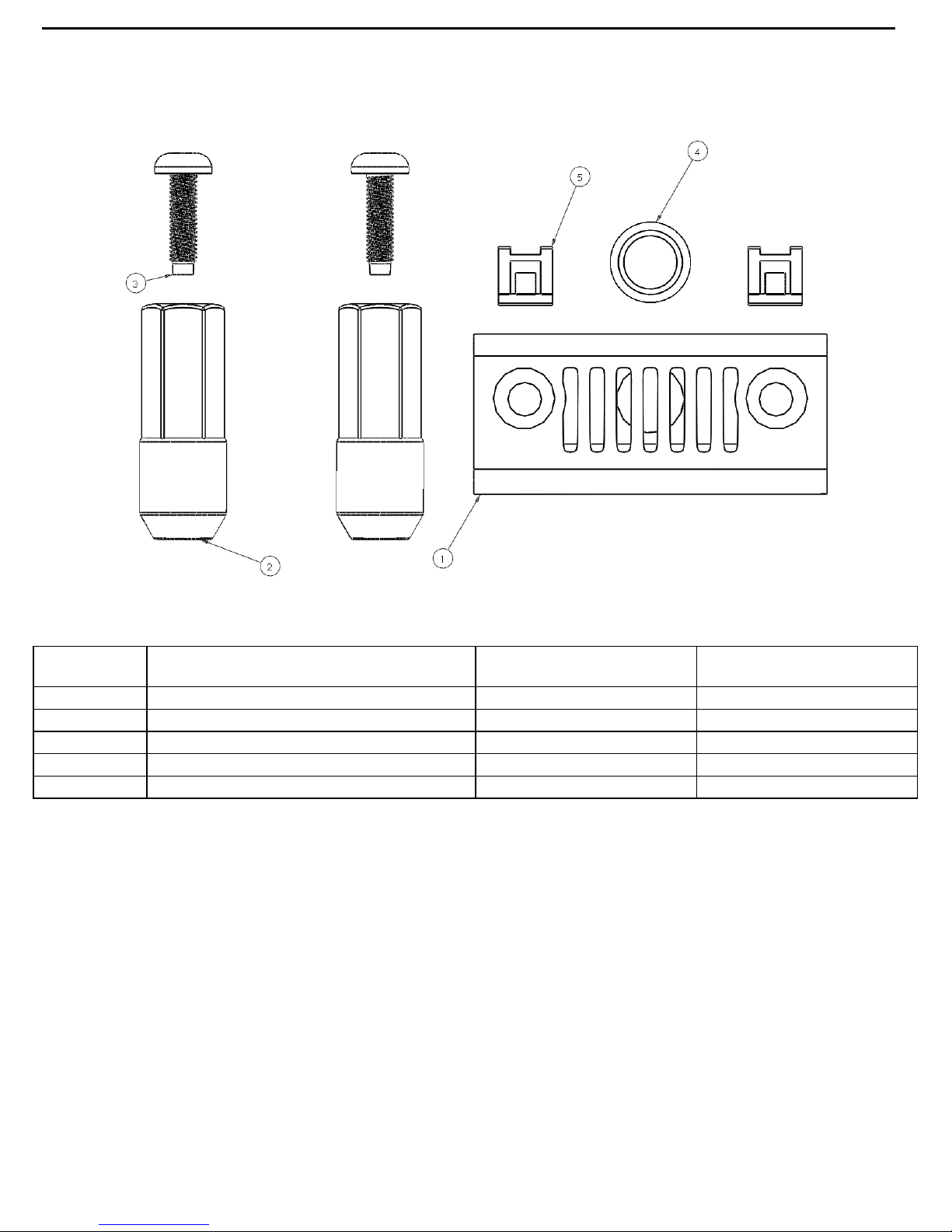

N.º

Descripción

Cantidad

Número de artículo del

proveedor

Soporte de reubicación

B 2442

Tuerca de llanta M14/M8 de doble rosca

PN 1228

Tornillo M8x30mm de cabeza Torx T45

PN 1230

Ojete de goma de 1/4”

PN 1229

Pinza de cable

PN 1239

21 de diciembre de 2017

www.mopar.com

K6862904

7x T25 Torx

4x T25 Torx

Afloje las 8 tuercas

Desconecte la batería y

Mantenga todos los tornillos para la

reinstalación
