Modena Rapido - GI 6 V Manuel utilisateur

GI 6 V

GI 6N V

BUKU PETUNJUK PENGGUNAAN

PEMANAS AIR

DAN KARTU GARANSI

GAS INSTANT WATER HEATER

MANUAL

AND

WARRANTY CARD

01/16

www.modena.co.id

Bahasa Indonesia 1

Dengan cara pemakaian yang benar, Anda akan mendapatkan manfaat yang maksimal selama

bertahun-tahun.

Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang

dimiliki Water Heater MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat

dengan Water Heater Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya.

Sertakan buku petunjuk pengoperasian ini jika Water Heater ini dialihkan kepada pihak lain, dengan

demikian pemakai yang baru dapat segera memahami cara penggunaan Water Heater ini.

Terima kasih atas kepercayaan Anda untuk memilih produk MODENA.

SELAMAT ATAS PILIHAN ANDA MENGGUNAKAN WATER HEATER MODENA

Bahasa Indonesia 2

DAFTAR ISI HLM.

• Kata Pengantar 1

• Bagian 1 : Nama-nama bagian 3

• Bagian 2 : Instalasi 4

• Bagian 3 : Cara penggunaan 7

• Bagian 4 : Pemeliharaan 8

• Bagian 5 : Tindakan pencegahan 8

• Bagian 6 : Spesifikasi 9

NOMOR : P.20.INDO3.00201.0212

Bahasa Indonesia 3

* Fitur dan kelengkapan tergantung pada tipe produk.

Bagian 1 : Nama-Nama Bagian

Bahasa Indonesia 4

Tidak ada

instalasi

Tangga dan

pintu keluar

Kabinet

Kamar mandi

Ruang tamu

Kamar tidur

Lantai bawah

tanah

•Posisi Instalasi (diletakkan di ruangan terpisah)

•Posisi tepat di dalam ruang instalasi

Catatan :

-Posisi Water Inlet, Water Outlet dan pipa gas harus sesuai dengan tanda yang ada di body Water

Heater.

-Periksa dahulu dengan hati–hati setelah selesai instalasi, pastikan tidak ada kebocoran gas

maupun air.

-Panjang maksimum selang karet adalah 2 meter.

-Kabel, pipa atau selang, dilarang melewati samping atau atas body Water Heater.

-Instalasi untuk gantungan harus horizontal.

Bagian 2 : Instalasi

Bahasa Indonesia 5

•Instalasi untuk gantungan harus horizontal

Lubang

Jika dinding tidak tahan api, mohon dilapisi papan tahan api, 100 mm lebih besar dari Water Heater

dari setiap sisi dan 10 mm dari dinding.

•Gantung Water Heater

Gantung Water Heater pada gantungannya secara vertikal.

•Instalasi Pipa Ventilasi

Water Heater harus mempunyai pipa ventilasi. Instalasi pipa ventilasi harus sesuai berikut ini :

a. Ketinggian pipa ventilasi harus sesuai sehingga dapat

memastikan asap dapat dihisap keluar.

b. Bagian horisontal dari pipa ventilasi ini harus < 3 m, dan pipa

harus turun ke bawah sedikit sehingga pengembunan air tidak

mengalir kembali.

c. Siku dari pipa ventilasi harus 90odan tidak lebih dari 3 buah.

d. Bagian dalam dari pipa ventilasi, diatas cover pencegahan angin

dari belakang harus lebih dari 250 mm.

e. Bagian atas dari pipa ventilasi harus disertai dengan penutup

angin untuk mencegah angin dan hujan. Penutup angin tidak

boleh berada pada zona eolian. Jaraknya tidak boleh < 600 mm

dari bangunan sekitar

f. Jangan menginstal pipa ventilasi di bagian penggantian udara

atau jalur ventilasi asap.

g. Yakinkan tidak ada kebocoran udara pada sambungan pipa,

kencangkan dengan mur dengan kuat.

•Cara memasang bagian ventilasi

Bahasa Indonesia 6

a. Lubang udara harus berada pada posisi ventilasi yang baik dan ½ dibawah ketinggian

ruangan.

b. Lubang pipa harus dibuat di luar dan dekat dari atas ruangan, jauh dari kondisi pipa ventilasi.

c. Masuknya udara dan area pipa.

THERMAL BURDEN (KW)

Area minimum untuk lubang udara dan lubang pipa (cm3)

< 12

100

12 –16

130

16 - 20

160

20 - 26

200

• Instalasi Pipa Gas.

Ukuran baut ulir penghubung pipa masukan gas pada pemanas air dengan pipa adalah diameter

G1/2.

-Menghubungkan ke tabung LPG

1. Pasang penghubung yang ada pada kemasan ke katup

masukan gas yang ada pada pemanas air (pastikan segel

telah terpasang), kemudian hubungkan dengan selang

khusus gas (selang karet/rubber) dengan diameter dalam

9.5 mm seperti tampak pada gambar.

2. Pastikan penggunaan regulator gas dengan tekanan yang

tepat (standar tekanan gas adalah 2800Pa untuk LPG,

2000Pa untuk gas alam).

Catatan: Unit ini didesain untuk menggunakan LPG.

-Menghubungkan ke pipa gas

1. Diharuskan untuk menggunakan selang gas atau pipa

logam standar.

2. Katup gas harus dipasang pada saluran masukan gas.

•Instalasi katup

Katup harus di-instal dengan gas di dalam pipa dan air di dalam pipa ke koneksi pipa sebelumnya,

dan pipa air panas harus memiliki katup. Setelah instalasi, harus dilakukan pengetesan untuk

meyakinkan tidak adanya kebocoran gas dan air.

* Gambar ilustrasi

Bagian 3 : Cara Penggunaan

Bahasa Indonesia 7

•Persiapan

1. Letakkan 2 buah baterai.

2. Buka katup gas-masuk dan air-masuk.

•Kontak

Ketika tekanan air diatas 0.025Mpa, katup akan dieksekusi secara otomatis ketika membuka katup

air panas. Untuk Water Heater yang baru di install, pipa gas mungkin diisi dengan udara dan tidak

dapat menyala pada saat pertama. Ulangi On dan Off untuk membuang udara sampai Water Heater

menyala.

•Kontrol Temperatur

a. Sesuaikan air dan gas hingga sesuai yang diinginkan.

b. Jika katup air diinstal sendiri, air dingin tidak boleh diputar terlalu banyak, untuk mencegah

berkurangnya tekanan dari diffluence akan mempengaruhi operasi normal Water Heater.

Di beberapa tempat, tekanan air mungkin terlalu kuat sehingga air tidak dapat dipanaskan. Dalam hal

ini, silahkan putar kebawah katup masuknya air.

* Gambar ilustrasi

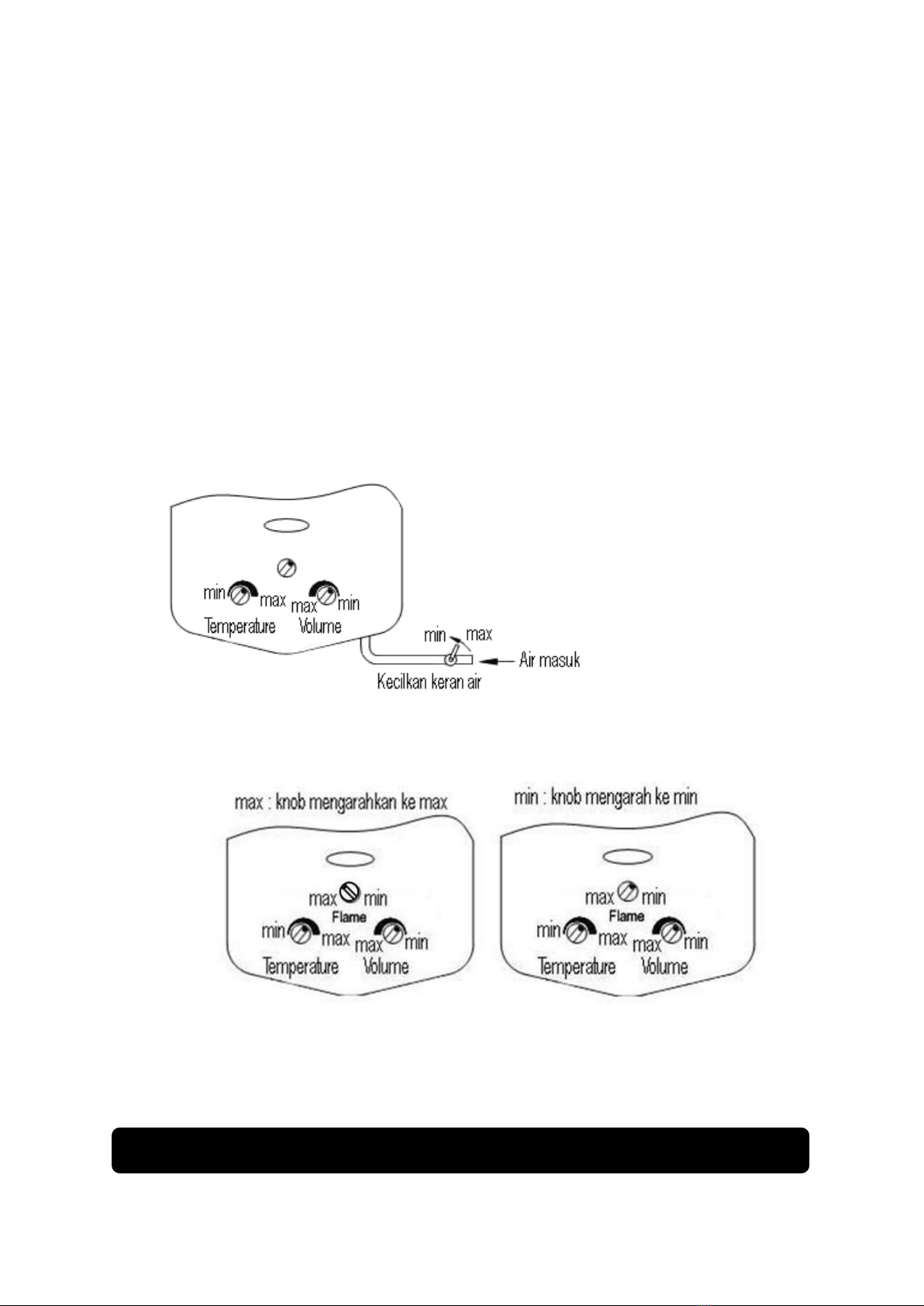

Flame pada panel Water Heater dapat diputar ke arah max atau min ( seperti gambar di bawah ini ).

* Gambar ilustrasi

c. Shut-Off

Untuk mematikan Water Heater, mohon matikan katup keluarnya air panas atau katup

masuknya air.

Catatan : Water Heater tidak dapat digunakan terus menerus dalam waktu yang lama.

Bagian 4 : Pemeliharaan

Bahasa Indonesia 8

•Water Heater harus diperiksa oleh tenaga professional setiap 6 –12 bulan, hal–hal yang perlu

diperiksa adalah :

1. Segel dari sistem jalur gas, segel dari sistem jalur air.

2. Bersihkan saringan pada ujung muatan air untuk mencegah kemacetan.

3. Fungsi dari semua bagian operasi

4. Pembakaran nyala api.

5. Penggantian karbon untuk pertukaran panas.

6. Pemuatan udara dan system pelepasan di dalam ruangan dimana Water Heater di install.

7. Pengurang tekanan gas.

•Yang harus diperiksa oleh tenaga professional :

1. Fleksibilitas dari air dan hubungan gas.

2. Bersihkan akumulasi karbon pada bagian tekuk dari pertukaran panas.

3. Beri pelumas pada katup gas dan bagian tengahnya.

4. Akumulasi karbon dan lapisan oksidasi pada ignition dan induksi yang mengganggu.

•Pemeliharaan Water Heater oleh Pengguna :

1. Lepaskan akumulasi kotoran dan debu pada permukaan Water Heater dengan kain secara

teratur. Jangan menggunakan bahan kimia yang dapat merubah warna permukaannya.

2. Bersihkan akumulasi debu dan karbon di dalam pipa ventilasi dan pergantian panas secara

teratur untuk meyakinkan lancarnya jalur asap.

Catatan : Pindahkan pipa ventilasi, dan bersihkan bagian pertukaran panas dengan sikat halus.

Selama proses berlangsung, jangan biarkan kotoran dan debu masuk melalui lubang api dari

burner dan juga bagian dari alat –alat elektrik, Jangan sampai menghilangkan atau merusak

alat –alat yang ada.

Untuk memasang pipa ventilasi kembali setelah melakukan pembersihan, pastikan untuk

mengencangkan bagian setiap sambungan.

Fungsi Proteksi

Reaksi

Keterangan

Tekanan air terlalu tinggi

Jika tekanan air melebihi

0.8Mpa, katup keluarnya air

akan melepaskan air dan

merendahkan tekanan air

Tingkatkan batas tekanan

katup sesuai dengan

tekanan supply air lokal.

Otomatis Shut Off dalam 20 menit

Setelah penggunaan 20

menit, Water Heater akan

mati secara otomatis

Nyalakan kembali Water

Heater

Tekanan air terlalu rendah

Jika tekanan air di bawah

0.025 Mpa, Water Heater

tidak dapat dinyalakan.

Gunakan Water Heater

setelah tekanan lebih tinggi.

Baterai rendah

Kekuatan baterai akan

berkurang setelah

penggunaan dalam waktu

tertentu sehingga Water

Heater tidak dapat

dinyalakan.

Ganti baterai.

Proteksi kelebihan panas

Water Heater akan mati

secara otomatis ketika

temperature diatas 77oC.

Nyalakan Water Heater

kembali setelah air menjadi

dingin.

Bagian 6 : Spesifikasi

Bagian 5 : Tindakan Pencegahan
