Modellbau Laffont H1701 Manuel utilisateur

Art.-Nr. H1701

Hafenspeicher mit Putzfassade

Dieser Bausatz enthält:

- alle Bauteile aus hochwertigem, durchgefärbten Architektur-Hartkarton

in matter, realistischer Farbgebung, präzise geschnitten

- mit Fensterfolie

- ausführliche Bauanleitung mit 3D-Darstellungen

Abmessungen des montierten Bausatzes (LxBxH): 406x189x298mm

Bausatz Maßstab 1:87 (Spur H0)

Dipl.-Ing. Stefan Laffont

Postanschrift:

Schlossparkstraße 23

D-52072 Aachen

Tel.: 0241 - 912 97 36

E-Mail: [email protected]

www.Modellbau-Laffont.de

www.Modellbau-Laffont.com (Online-Shop)

Modellbauartikel, kein Kinderspielzeug, nicht für Kinder unter 15 Jahren

odellbau affont

PROFESSIONALLASERCUT

- Seite 1 -

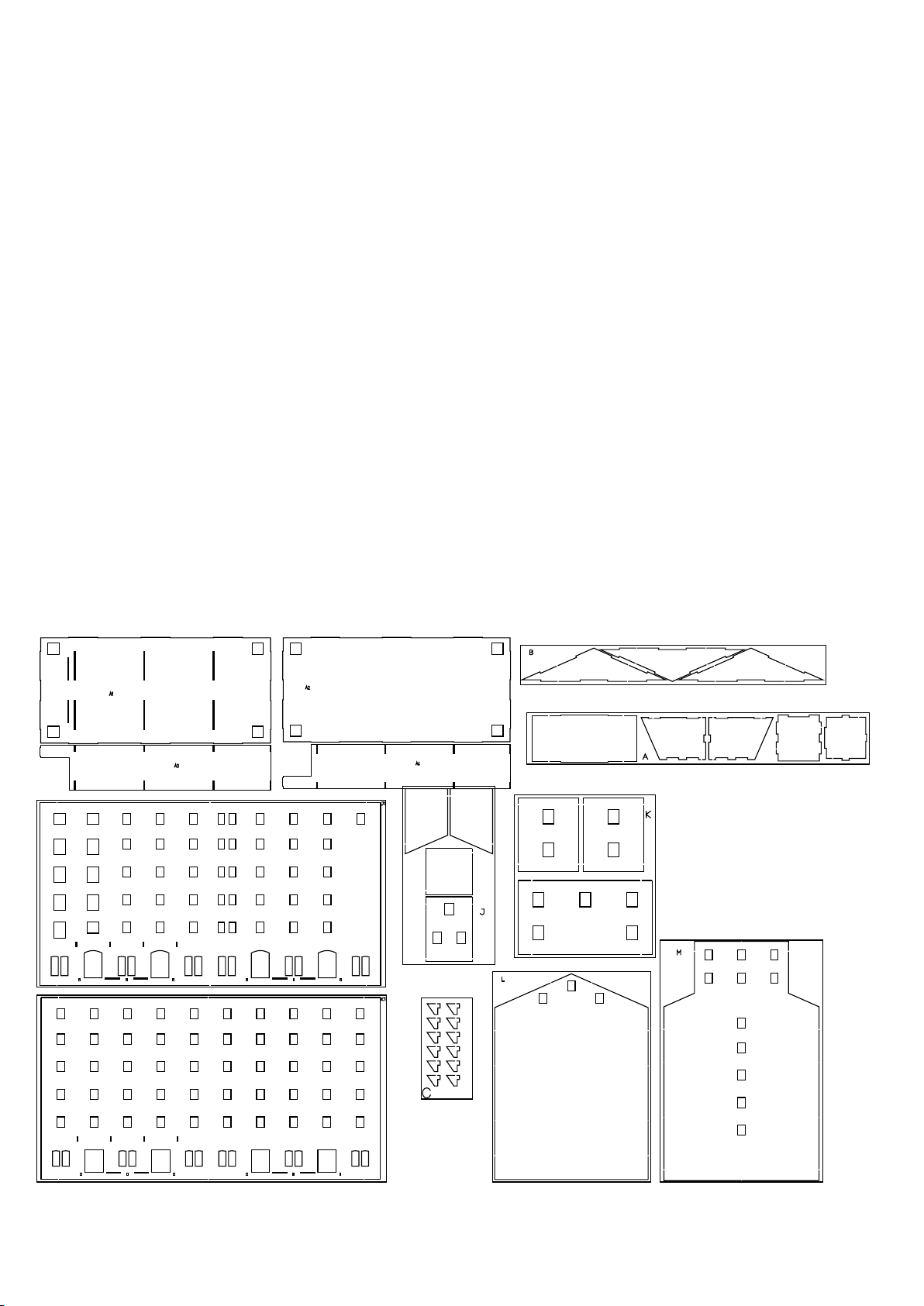

a1 a2

a3 a4 a5 a6 a7

k1 c1

j2 j3

l1 m1

Hinweise für den Zusammenbau:

Der Bausatz besteht aus durchgefärbtem Architektur-Hartkarton in matter,

realistischer Farbgebung und benötigt daher keine Lackierung, kann jedoch z.B.

mit Pulverfarben oder vielen anderen Farben lackiert oder gealtert werden.

Die Anhängepunkte der Bauteile sind z.B. mit einem Cutter zu lösen.

Für die Verklebung wird handelsüblicher Express-Holzleim empfohlen. Der Kleber sollte dünn

und flächig verteilt werden. Bei kleinen Bauteilen kann der Kleber z.B. mit einem Zahnstocher

aufgetragen werden. Für die Verklebung der Fensterfolie wird Alleskleber empfohlen. Die

Bauteile sollten nach dem Verkleben einige Minuten mit Gewichten beschwert oder mit

Klammern zusammengepresst werden.

Notes for assembly:

The kit consists of solid colored architectural hard cardboard in matt,

realistic coloring and therefore does not require painting, but may e.g.

be painted or aged with powder paints or many other colors.

The attachment points of the components are e.g. to solve with a cutter.

For the gluing commercial wood glue is recommended. The glue should be thin

and distributed over a wide area. For small components, the adhesive may e.g. with a toothpick

be applied. For gluing the window foil, all-purpose glue is recommended.

The components should be weighted with weights for a few minutes after bonding or with

Clamps are pressed together.

- Seite 2 -

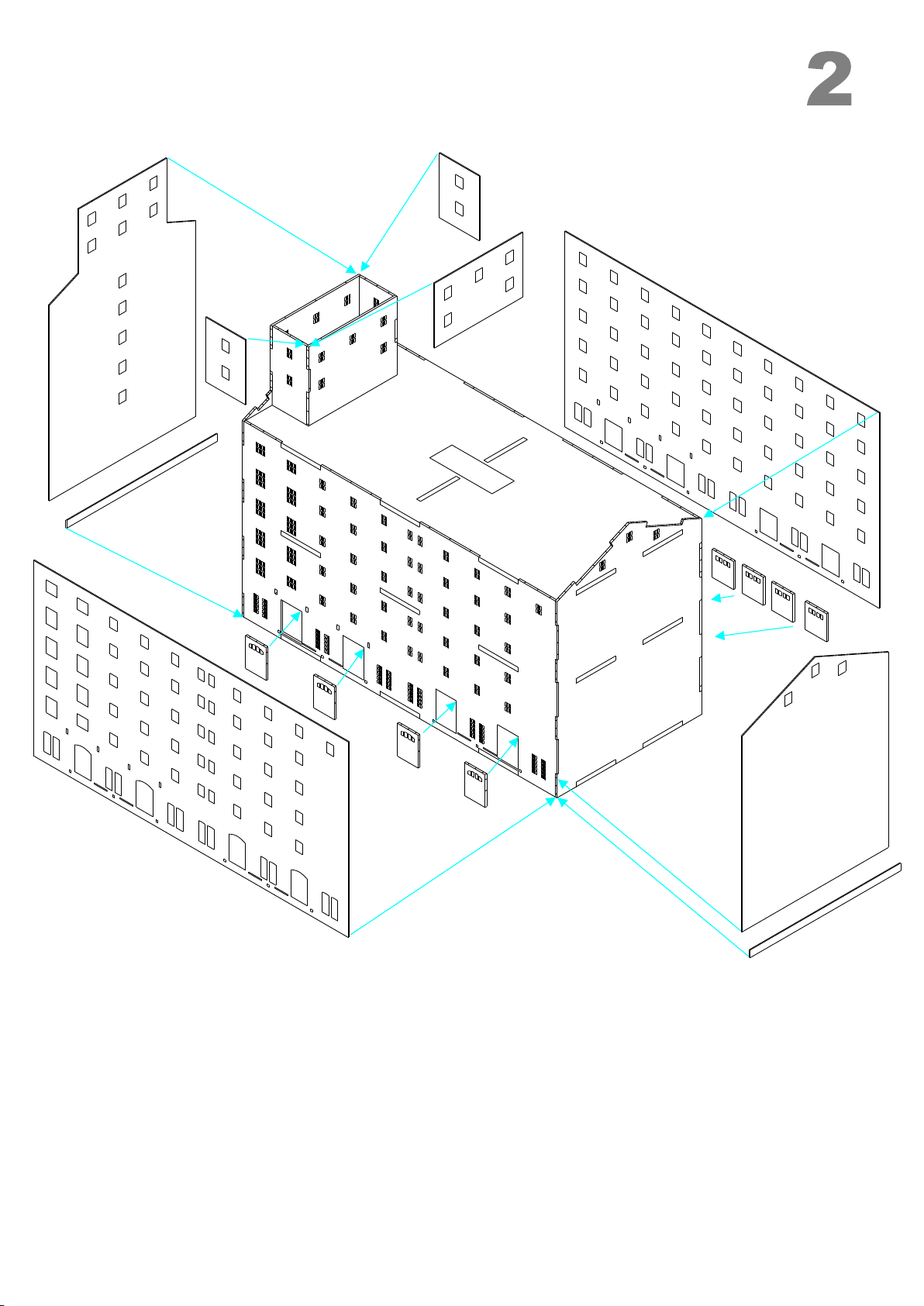

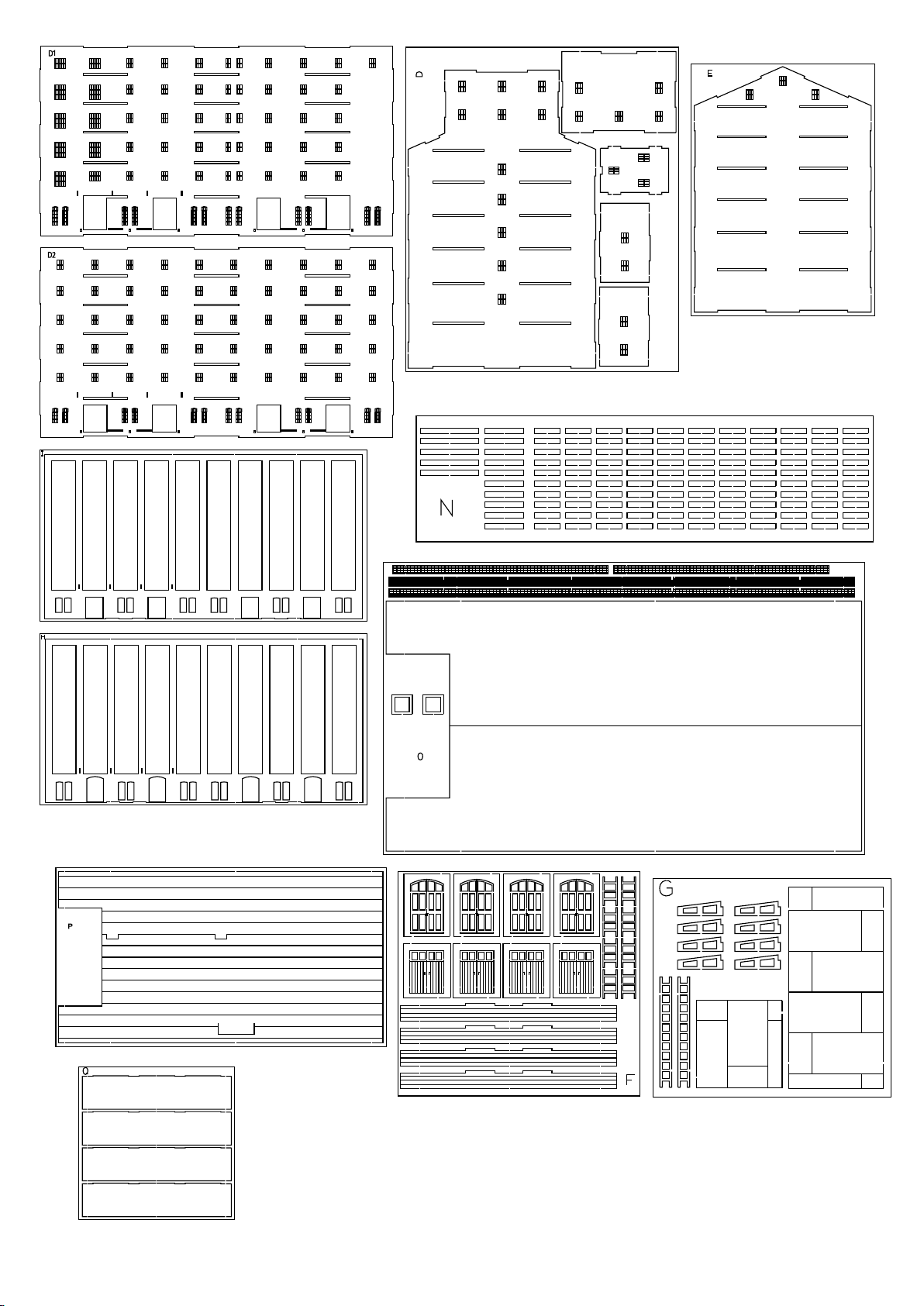

o2o3

f3 f4

- Seite 3 -

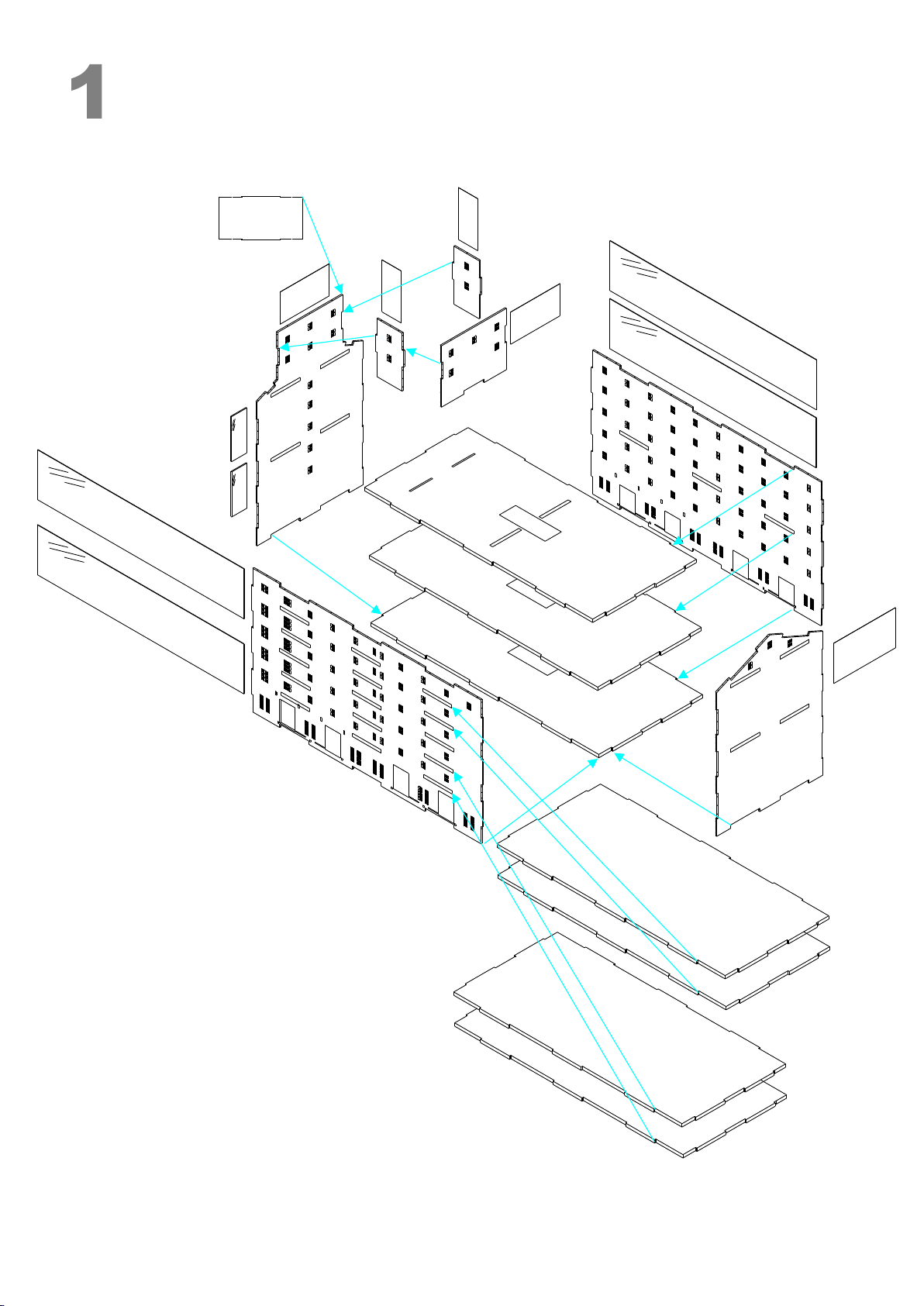

First film cut to size and stick

zuerst Folie

zuschneiden

und aufkleben

First film cut to size and stick

zuerst Folie

zuschneiden

und aufkleben

- Seite 4 -

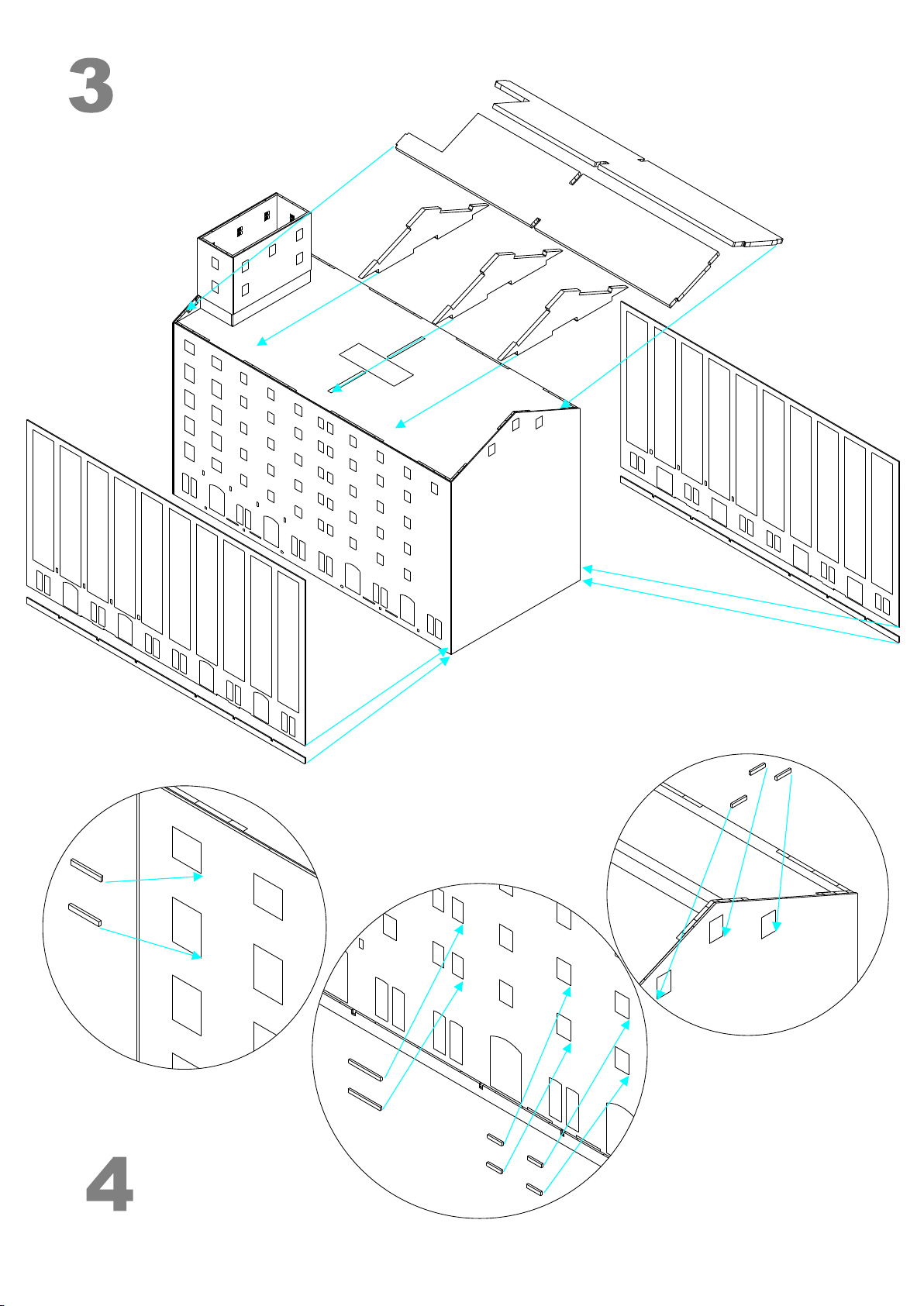

zuerst seiten,

dann Giebelseiten montieren

Längs

first , then mountlongitudinal sides gable ends

m1 k2

- Seite 5 -

5x n3

107x n1

10x n2

- Seite 6 -

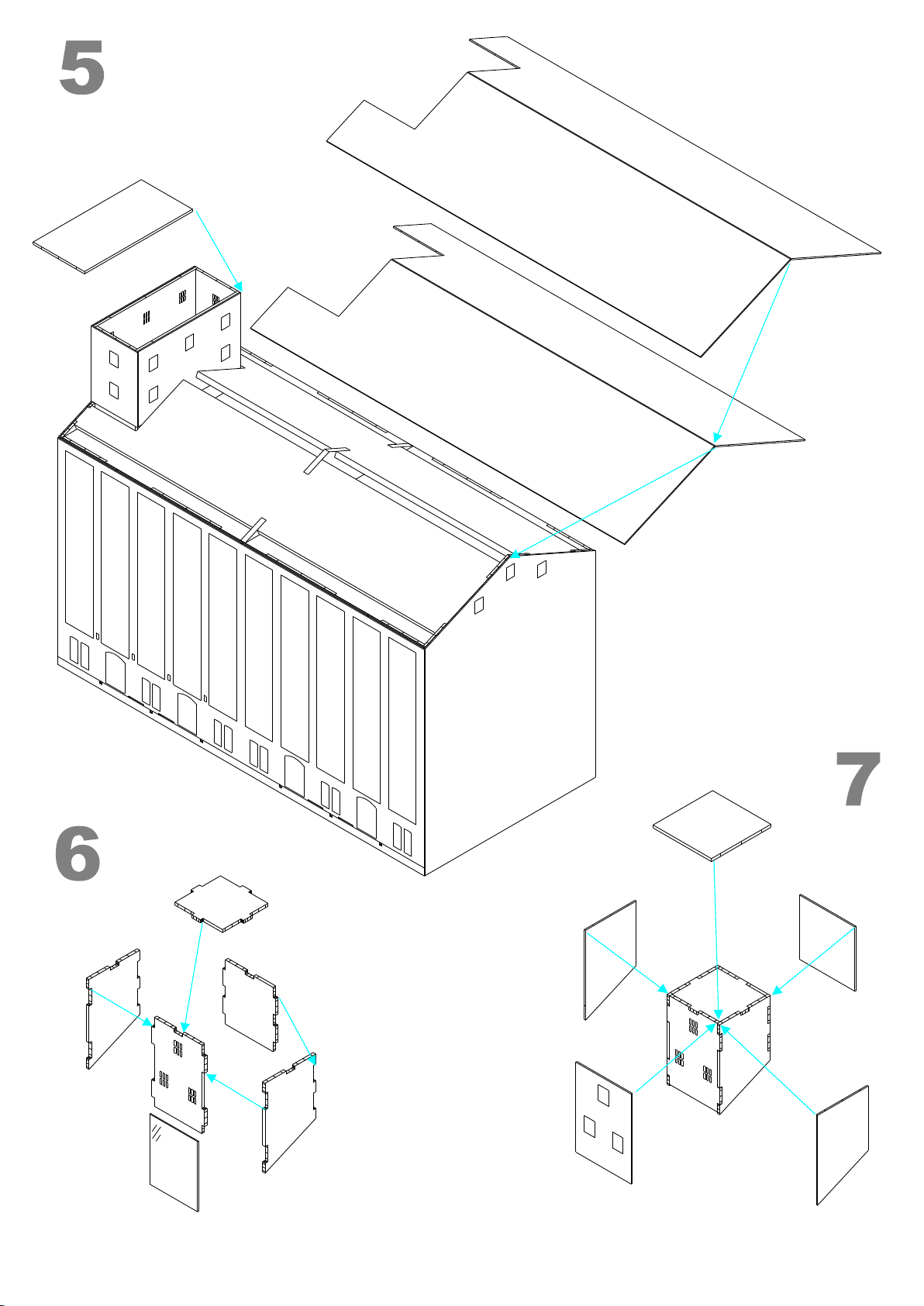

vorsichtig

knicken

cautious wrinkles

vorsichtig

knicken

cautious wrinkles

zuerst seiten,

dann Längsseiten montieren

Giebel

first gable ends, then longitudinal sides mount

First film cut to size and stick

zuerst Folie

zuschneiden

und aufkleben

j5 j2

j3 j4

- Seite 7 -

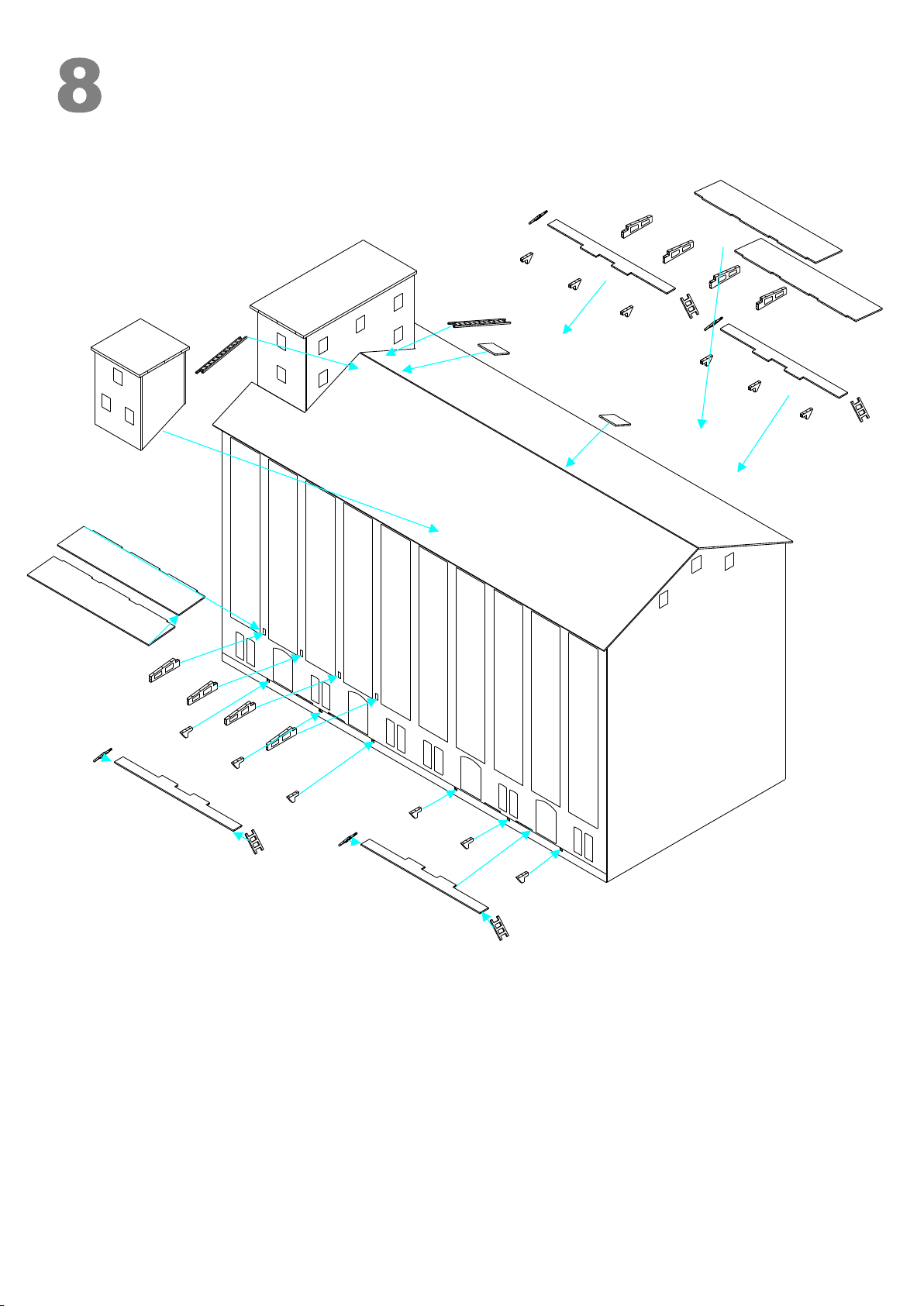

c1 c1 c1 c1
