Minuteman FR17115-11 Mode d’emploi

FrontRunner Model:

Floor Machines FR17115-11, FR17220-11

FR1722060-11, FR20115-11, FR20220-11

FR2022060-11, FR20115-2S, FR20220-2S

OPERATION SERVICE PARTS CARE

Revised 11/2011

FOR COMMERCIAL USE ONLY

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING

WARNING - To reduce the risk of fire, electric shock, or injury:

•Do not leave appliance when plugged in. Unplug from outlet when not in use and before servicing.

WARNING

To reduce the risk of electrical shock - Do not expose to rain. Store indoors.

•Never allow children or untrained adults to operate this equipment.

•Keep the area of operation clear of all persons, particularly small children, and pets. Keep bystanders

at least 25 feet away from the area of operation.

•Use only as described in this manual. Use only manufacturer‘s recommended attachments.

•Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

•Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp

edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

•Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

•Do not handle plug or appliance with wet hands.

•Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair,

and anything that may reduce air flow.

•Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

•Turn off all controls before unplugging.

•Connect to a properly grounded outlet only. See grounding instructions.

SAVE THESE INSTRUCTIONS

INSPECTION

Carefully unpack and inspect your machine for shipping damage. Each unit is tested and thoroughly inspected

before shipment, and any damage is the responsibility of the delivery carrier who should be notified

immediately.

WARNING

Read Instruction Manual before operating this piece of equipment.

•To reduce the risk of fire use only commercially available floor cleaners and waxes intended for machine

application.

•Risk of explosion - floor sanding can result in an explosive mixture of fine dust and air. Use floor sanding

machine in a well-ventilated area free from any flame or match.

•Electrical motors and components can cause an explosion when operated near volatile materials and

vapors. Do not use this machine near flammable materials such as solvents, thinners, fuels, grain dust, etc.

ELECTRICAL - 115 Volt

Model FR17115-11, FR20115-11, FR20115-2S

This machine is designed to operate on a standard 15 amp, 120 volt, 60 Hz, AC circuit. Voltages below 105

volt AC or above 125 volts AC could cause serious damage to the motor.

ELECTRICAL - 240 Volt

Model FR17220-11, FR20220-11, FR20220-2S, FR1722060-11(*), FR2022060-11(*)

This machine is designed to operate on a standard 8.3 amp type L fused 230 volt, 50 Hz (* implies 60 Hz), AC

circuit. Voltages below 200 volt AC or above 250 volts AC could cause serious damage to the motor.

GROUNDING INSTRUCTIONS

•This floor finishing machine should be grounded while in use to protect the operator from electric shock. The

machine is equipped with a three-conductor cord and a three-prong grounding type attachment plug to fit the

proper grounding type receptacle. The green (or green and yellow) conductor in the cord is the grounding

wire. Never connect this wire to other than the grounding blade.

•Floor Finishing Machines Rated Less Than 150 Volts - If the machine is provided with an attachment plug as

shown in Sketch A it is intended for use on a 120-volt (nominal) circuit.

•If a properly grounded receptacle as shown in Sketch A is not available, an adapter as shown in Sketch C is

available and should be installed as shown in Sketch B if the outlet box that houses the receptacle is

grounded. Be sure to fasten the grounding tab with the faceplate screw.

•Floor Finishing Machines Rated More Than 150 Volts - If the machine is provided with an attachment plug

as shown in Sketch D, it is intended for use on a nominal 240 volt circuit. No adapter is available for this

plug.

POUR USAGE COMMERCIAL SEULEMENT

MODE D’EMPLOI SECURITAIRE

Lorsque l’on utilise un appareil électrique, des précautions de base doivent toujours être suivies telles

que:

BIEN LIRE LE MODES D’EMPLOI AVANT USAGE

AVERTISSEMENT - Pour réduire les risques de feu, choc électrique ou blessure:

Ne pas quitter l’appareil lorsque la prise de courant est branchée. Débrancher de la sortie électrique

lorsque la machine n’est pas en usage ou pour en faire le service.

AVERTISSEMENT - Pour réduire le risque de choc électrique - Ne pas exposer à la

pluie – Entreposer à l’intérieur.

•Ne pas permettre l’usage comme jouet. Etre très prudent lorsque l’appareil est utilisé en présence

d‘enfants.

•Utiliser tel que prescrit dans le livre d’opération et seulement avec les attachements recommandés par

le manufacturier.

•Ne pas s’en servir avec corde ou prise de courant endommagée. Si l’appareil ne fonctionne pas ou a

été échappé, endommagé, entreposé à l’extérieur ou dépose dans l’eau, l’appareil devrait être envoyé

à un département de service pour inspection.

•Ne pas tirer ou porter par le câble ou se servir du câble comme poignée. Ne pas fermer de portes sur

le câble ou tirer le câble près d’objets pointus. Ne pas conduire l’appareil en écrasant le câble et soyez

certain de protéger le câble entre toutes surfaces de chauffage.

•Ne pas débrancher en se servant du câble. Pour débrancher tirer sur la prise et non sur le câble.

•Ne pas manipuler la prise ou l’appareil avec les mains mouillées.

•Ne placer aucun objet dans la sortie et ne pas s’en servir si la sortie est obstruée. Eliminer toute

poussière, maillon, cheveux ou quoique ce soit qui pourrait réduire le mouvement d’air.

•N’exposer aucuns cheveux, vêtement, doigts ou autres aux ouvertures de l’appareil.

•Fermer tous les contrôles après utilisation.

•Brancher dans une prise avec une prise de terre seulement. Voir références pour prise de terre.

CONSERVEZ CES RECOMMANDATIONS

DE MODE D’EMPLOI

INSPECTION

Déballer soigneusement en constatant s’il y, a lieu tout dommage apparent. Chacune des pièces

d’équipement est entièrement inspectée à l’usine et tout dommage de transit est la responsabilité de la

compagnie de transport qui devrait être prévenue immédiatement.

AVERTISSEMENT

•S. V. P. lire le manuel d’instruction avant d’opérer cette pièce d’équipement.

•Pour réduire le risque d’incendie, se servir de ces appareils uniquement pour usage commercial et

avec les produits construits spécifiquement pour usage avec ces appareils.

•Les moteurs électriques peuvent être la cause d’explosion s’ils sont utilisés près de matériaux ou de

vapeurs explosives. Ne pas opérer près de matériaux inflammables tells que solvant, essence,

poussière de grain etc.

ELECRICITE - 115 Volt

Modèles FR17115-11, FR20115-11, FR20115-2S

Ces appareils sont congrus pour opérer sur un circuit standard de 15 amp 120 volt, 60 hz, circuit AC.

Tout voltage en bas de 105 volt AC ou au-delà de 125 volts AC pourrait occasionner des dommages au

moteur.

ELECRICITE - 240 Volt

Modèles FR17220-11, FR20220-11, FR20220-2S, FR1722060-11(*), FR2022060-11(*)

Ces appareils sont congrus pour opérer sur un circuit standard AC de 8.3 amp fusible type L230 volt,

50 Hz (* 60 Hz). Tout voltage en bas de 200 volts AC ou au-delà de 250 volts AC pourrait occasionner

des dommages au moteur.

INSTRUCTION POUR PRISE DE TERRE

•Ces appareils doivent posséder une prise de miss à terre pour protéger I’opérateur contre les chocs

électriques. Cet appareil est muni d’une corde électrique à trois fils et d’un réceptacle à trois fourchons

et prise de mise à terre pour s’accorder dans un réceptacle avec prise de mise à terre réciproque. Le

fil conducteur vert (ou vert et jaune) de la corde électrique est le fil désigné comme prise de mise à

terra. Ne jamais relier ce fil à un fil autre que celui de prise de mise à terre.

•Appareils estimés à moins de 150 volts. - Si ces appareils offrent une prise de courant tel que dans le

croquis A, ils sont destinés pour utilisation avec un circuit de 120 volts. Si un réceptacle avec prise de

mise à terre n’est pas disponible tel que montré au croquis A, un adapteur tel que vu au croquis C est

disponible et devrait être installé tel que montré au croquis B si la boite électrique est munie d’une

prise de mise à terre. Assurez-vous de bien relier la patte de prise avec la vis.

•Appareils destinés à plus de 150 volts. - Si ces appareils offrent une prise de courant tel que démontré

au croquis D, ils doivent être utilisés avec un circuit de 240 volts. Aucun adapteur n’est disponible pour

cette prise.

USER MAINTENANCE INSTRUCTIONS

A qualified electrician should perform all service and repair. No user serviceable components are

employed in this equipment. No lubrication of the motor is required.

CORD STORAGE

While not in use, storage can be accomplished by winding cord around handle assy. Cord should be

completely unwound during operation.

•Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return to service center.

•Do not pull or carry by cord, use cord as handle, close a door on cord, or pull cord around sharp edges

or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

•Do not unplug by pulling cord. To unplug, grasp the plug, not the cord.

•Do not handle plug or appliance with wet hands.

•Always unplug the machine when removing brush. This equipment should be stored indoors and not

exposed to rain.

OPERATION

The brush is attached in the following manner: Tip machine backward with handle on floor. Brush is then

inserted over the lugs on the bottom of the gear unit and twisted to the left. This secures the clutch plate

of the brush over the lugs on the gear unit in the correct driving position.

LOWER HANDLE ASSEMBLY TO WAIST HIGH POSITION TO OPERATE.

Due to the rotation of a single disc machine, it will naturally have a tendency to move to the right or left,

depending on the operator’s slight pressure either up or down on the handle. If the handle is lifted slightly

up, the machine will travel to the right; a downward pressure and it will travel to the left. It is this

maneuverability that enables an operator to cover large areas in a short time with the least amount of

effort. The machine can be made to operate without travel by balancing…

... KEEPING THE BRUSH PRESSURE ON THE FLOOR EQUAL. With a few minutes of

practice in a large area, you will have perfect fingertip control of the machine. This equipment is

equipped with trigger safety interlock. Refer to diagram pictured.

PUSH DOWN

SQUEEZE SQUEEZE

WIRING DIAGRAM

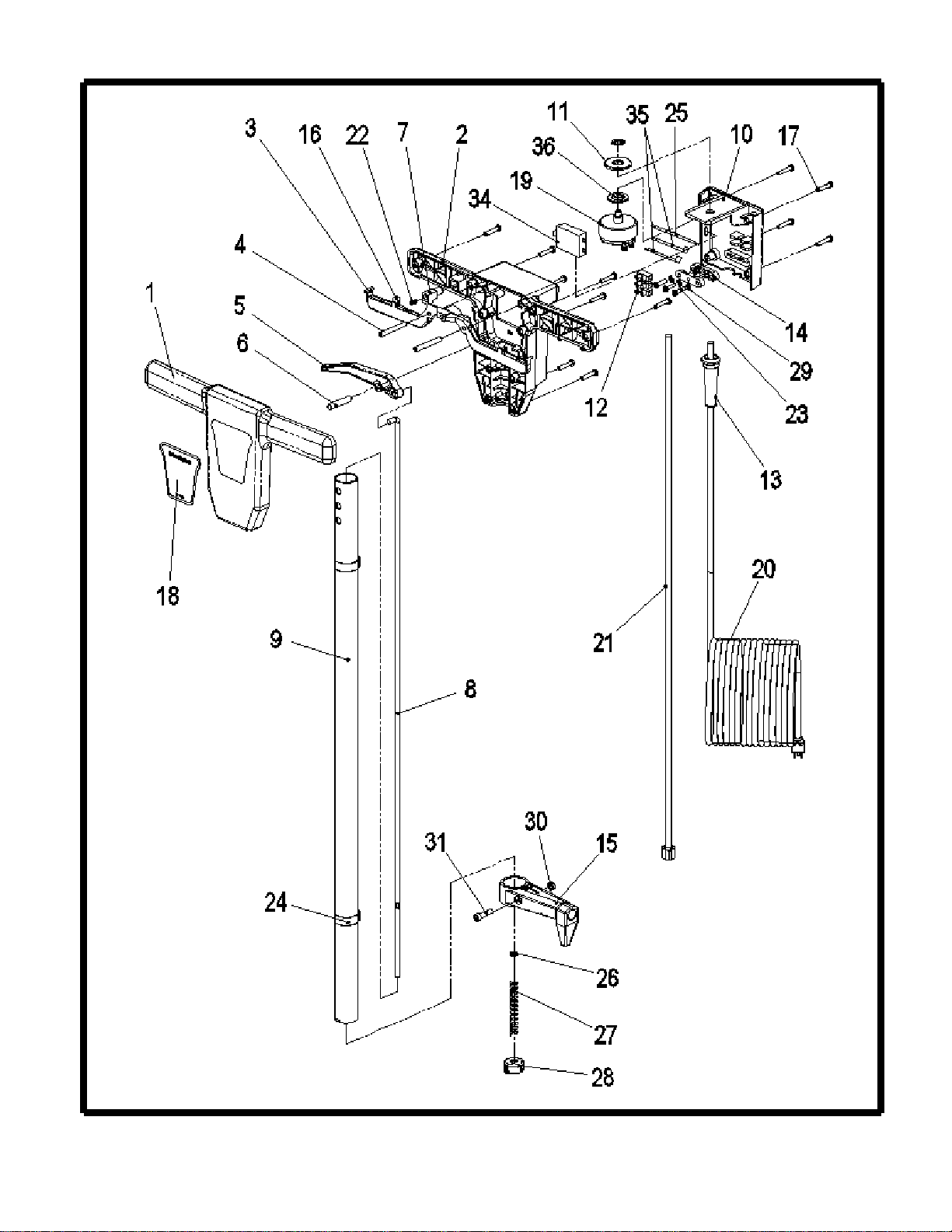

PART LIST

ITEM PART NO. REQ’D DESCRIPTION

1 195000 1 BASE

2 195020 1 HOUSING, 20”

2A 195017 1 HOUSING, 17”

3 714203 6 WSR-FLT M14 STL ZINC SILVER

4 195021 1 BUMPER, 20”

4A 195018 1 BUMPER, 17”

5 195006 2 SNAP BUSHING

6 200025-11 1 GEAR MOTOR, 1.5 HP, 120V, 11:1 GB

6A 750571-11 1 GEAR MOTOR, 1.5 HP, 240V, 50 HZ, 11:1 GB

6B 740286 1 GEAR MOTOR, 2 SPEED, 120V

6C 740287 1 GEAR MOTOR, 2 SPEED, 240V

6D 200025-12 1 GEAR MOTOR, 1.5 HP, 240V, 60 HZ, 11:1 GB

7 713175 4 SC-SHCS 5/16-18 X 2.25 STL ZINC

8 714204 4 WSR-HELICAL M8 STL BLACK

9 714201 4 WSR-FLT M8 STL ZINC

10 714001 4 BLT-HH M8 X 1.25 X 25 STL ZINC

11 195004 1 MOTOR COVER

11A 195008 1 MOTOR COVER, 2 SPEED

12 710354 3 SCR-MC TR HD 10-32 X .50 STL ZINC

13 195005 1 PIN, PIVOT

14 714150 6 RET RING-E TYPE M8 X 16 X 0.9 STL ZINC

15 195001 1 WHEEL SHAFT

16 195003 2 WHEEL CAP ASSY

17 195002 2 WHEEL, 5.00 X 1 1/4

18 714151 2 RET RING-E TYPE M12 X 24 X 1.2 STL ZINC

19 715459 1 DECAL, FR MOTOR COVER

20 714205 2 WSR-WAVE M14

21 715382 1 DECAL, MINUTEMAN

21A 715383 1 DECAL, MINUTEMAN, LIGHT GRAY

22 715062 1 DECAL, WARNING GENERAL FM

23 195039 1 PIN, FRONT PIVOT

24 714000 2 SC-SHCS M6 X 1.0 X 25 STL ZINC

25 195038 1 YOKE, HANDLE MOUNT

26 714100 2 LOCK NUT-HEX M6 X 1.0 STL ZINC

27 195037 1 RELEASE ROD PIVOTASSY

28 195031 1 RELEASE BOTTOM

29 195033 1 SPRING-COMP, HANDLE RELEASE

30 195034 2 LINK, RELEASE

31 195032 1 RELEASE TOP

32 195036 1 PIN, RELEASE, TOP

33 195035 1 PIN, RELEASE BOTTOM

34 200018-M 1 PAD DRIVER ASSEMBLY, 20” MACHINE

34A 170024-M 1

PAD DRIVER ASSEMBLY, 17” MACHINE

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Minuteman Machine de plancher

Minuteman

Minuteman EX12 Manuel de la liste des pièces

Minuteman

Minuteman Ambassador 20 Manuel de la liste des pièces

Minuteman

Minuteman Max Ride 20 Manuel utilisateur

Minuteman

Minuteman X17 ECO CFS Manuel utilisateur

Minuteman

Minuteman X17 ECO CFS Manuel utilisateur

Minuteman

Minuteman Kleen Sweep 35W Manuel utilisateur

Minuteman

Minuteman FR20115-DC Manuel utilisateur

Minuteman

Minuteman X17 ECO CFS Manuel utilisateur

Minuteman

Minuteman M27000-00 Mode d’emploi

Minuteman

Minuteman E Ride 21 Mode d'emploi

Minuteman

Minuteman EX12 Manuel de la liste des pièces

Minuteman

Minuteman Lumina 20 M26036TD Mode d’emploi

Minuteman

Minuteman Powerboss PB32036CE Mode d’emploi

Minuteman

Minuteman Mirage 27" Manuel de la liste des pièces

Minuteman

Minuteman E Ride 26 Manuel utilisateur

Minuteman

Minuteman Lumina 20 Manuel utilisateur

Minuteman

Minuteman SCV2832E Manuel utilisateur

Minuteman

Minuteman Lumina 20 M26036QP Mode d’emploi

Minuteman

Minuteman PowerBoss 26 Series Mode d’emploi

Minuteman

Minuteman Mirage M220028K17X Manuel de la liste des pièces

Minuteman

Minuteman M2400 Mode d’emploi

Minuteman

Minuteman Kleen Sweep 27 Manuel de la liste des pièces

Minuteman

Minuteman E28 Manuel utilisateur

Minuteman

Minuteman M220021H13 Manuel d'utilisation

Manuels Machine de plancher populaires d'autres marques

Nilfisk-Advance

Nilfisk-Advance Advance SC370 17B Manuel utilisateur

Numatic

Numatic ET 4045 Manuel utilisateur

HAWK ENTERPRISES

HAWK ENTERPRISES HP1513-180BRUTE Manuel utilisateur

Mytee

Mytee 8070 Mytee-Lite Manuel utilisateur

Kärcher

Kärcher B 140 R Manuel utilisateur

Triple S

Triple S Ace 26T1 Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance SW 750 Manuel utilisateur

Tornado

Tornado Marathon 2000 98190 Manuel

Windsor

Windsor ADMIRAL Admiral 8 Manuel utilisateur

Numatic

Numatic TTB 1117/100 Manuel utilisateur

Tennant

Tennant 8210D Manuel utilisateur

Nobles

Nobles Frontier Manuel du produit

lavina

lavina 21-X Manuel utilisateur

KENT

KENT Edge 28B Manuel utilisateur

Tennant

Tennant 215 Manuel du produit

Windsor

Windsor BDP 51/2000C Manuel utilisateur

CleanFreak

CleanFreak DURA-18HD Manuel utilisateur

Nilfisk-Advance

Nilfisk-Advance Warrior 34RST Guide de l'administrateur
