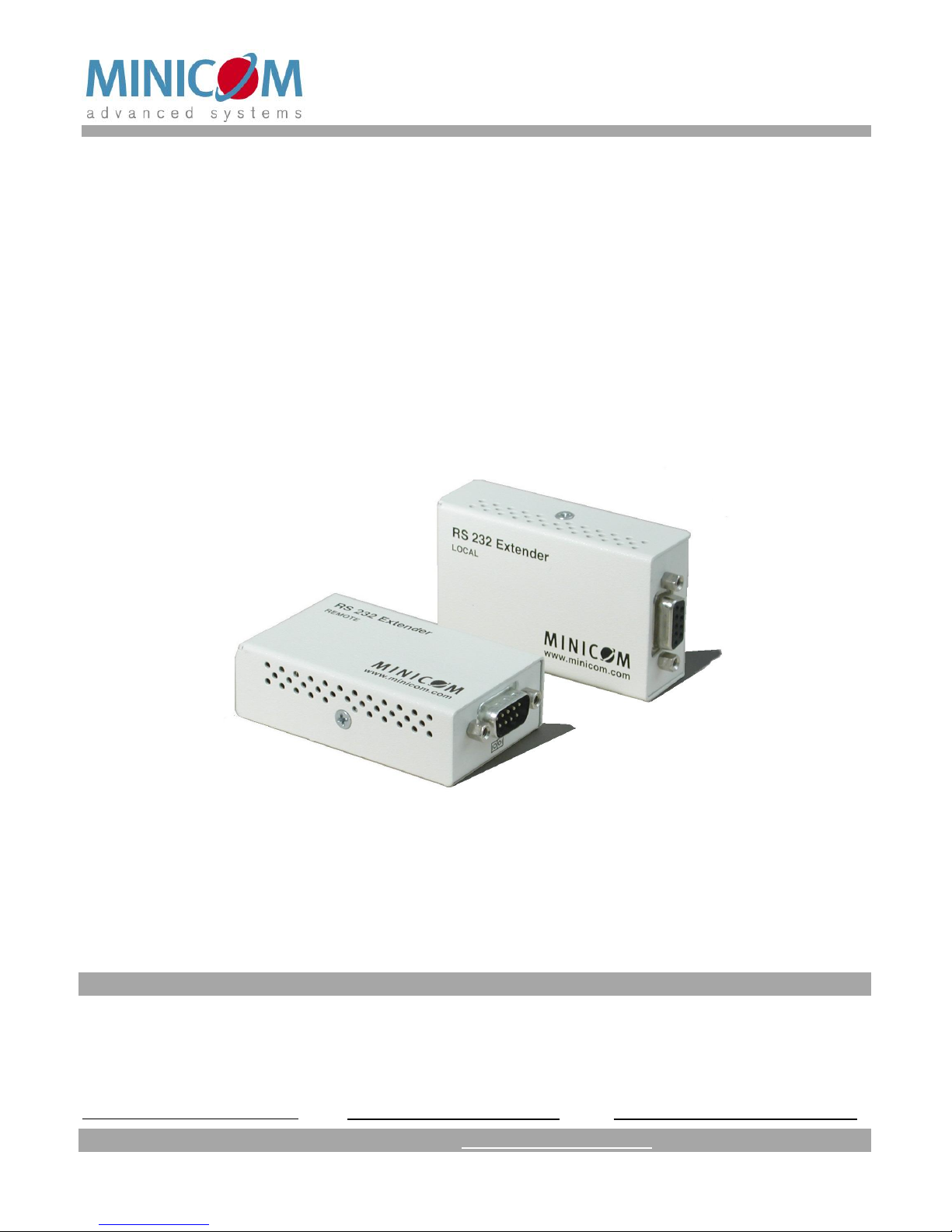

Minicom RS 232 Manuel utilisateur

www.minicom.com

InternationalHQ

Jerusalem,Israel

Tel:+972 2535 9666

minicom@minicom.com

NorthAmericanHQ

Linden,NJ,USA

Tel:+1908 486 2100

info.usa@minicom.com

EuropeanHQ

Dbendorf,Switzerland

Tel:+4144 823 8000

info.europe@minicom.com

Technicalsupport - support@minicom.com

5UM40097 V2.6 6/08

RS232Extender

QuickInstallationGuide

RS232 EXTENDER

1. Introduction

TheRS 232ExtenderfromMinicomextendscontroland remoteaccess ofany RS232

devicebyup to1,000m/3,300ft.Forexampleuseittogiveremoteaccess froma

touchscreen, orCreston presentationunitortotransferdata betweencomputers

2. Features

•TransmitsRS232dataat115.2kbpsupto1,000m/3,300ft

•Full-duplexcommunication

•AdvancedCAT5technology

•Purehardwaresolution–realtimedatatransfer, no softwareconflicts

•Plug-and-playinstallation–no extra protocolsneeded

•3yearwarranty

3. Systemcomponents

TheRS 232Extendersystemconsistsof:

•1Localunit

•1Remoteunit

•1Poweradapter

4. ConnectingtheRS232 Extendersystem

ThefigurebelowillustratestheRS 232 Extendersystemconnections. Connectthe

LocalandRemoteRS 232Extenderunitstoeachotherusinga CAT5cable.

To RS232port

CAT5cable

Upto1000M/ 3300ft long

ToRS232port

RS232 source

RS232 Extender

Localunit RS232 Extender

Remoteunit

DB9connector mirrored

fromtheRS232 source

RS232 port

DB9connector

INSTALLATIONGUIDE

Connecting Poweradapters

Upto330m/1,000ftconnecta Poweradapterto either theLocal or RemoteRS 232

Extenderunit.

Fordistancesofmorethan330m/1,000ftconnecta poweradapterto both theLocal

and RemoteRS 232Extenderunits. YoucanorderanadditionalpoweradapterP/N

0VS24001 fromMinicom.

OnceconnectedtheRS 232ExtendersystemisreadytotransmitRS232 signals.

Recommendation

Note!IntheRS 232 ExtendersystemtheCAT5cablescarryelectricalpower.

Thereforedo NOT connectthemtoany otherdevice. Toavoidthiswerecommend

thatyouattachthestickersprovidedtotheendsoftheCAT5cable.

UserGuidefeedback

Yourfeedbackisveryimportanttohelpusimproveourdocumentation. Pleaseemail

any commentsto: ug.comments@minicom.com

Pleaseincludethefollowinginformation:Guidename, partnumberand version

number(asappearson thefrontcover).

RS232 EXTENDER

5. Technical specifications

System

Systemcable CAT5UTP/FTP2x4x24 AWGSolid

Wirecable

Maximumdistance 1000m/3300ft

Systemordernumber 0VS22013

Shipping weight 680g

Warranty 3years

Operatingtemp. 0Cto40 C/32 Fto104 F

Storagetemp. -40°Cto70°C/-40 Fto158 F

Humidity 80%noncondensing relativehumidity

Localunit

Cables/Connectors RS232 –DB9F

System–RJ45

Powerjack

Dimensions 75 x45x25 mm

Weight 120g

Powersupply 12VDC 1AfromAC/DC adapter

Remote unit

Connectors RS232 –DB9M

System–RJ45

Powerjack

Dimensions 75 x45x25 mm

Weight 120g

Powersupply 12VDC 1AfromAC/DC adapter

DB9pin connection

Pin1 -

Pin2

-Receivedata

Pin3 -Transmitdata

Pin4 -Dataterminalready

Pin5 -SignalGround

Pin6 -Datasetready

Pin7 -Requesttosend

Pin8 -Cleartosend

Pin9 -
