OWNER’S MANUAL

OM-269238D 2020−03

Standard Running Gear/Cylinder Rack (301239)

1. Safety Symbol Definitions

DANGER! −Indicates a hazardous situation which, if not

avoided, will result in death or serious injury. The possible

hazards are shown in the adjoining symbols or explained

in the text.

DANGER ! - Indique une situation dangereuse qui, si elle

n’est pas évitée, entraînera la mort ou des blessures

graves. Les éventuels risques sont représentés par les

symboles joints ou expliqués dans le texte.

Fsafe1 2013-10

Wear safety glasses with side shields.

Porter des lunettes de sécurité avec écrans latéraux.

Fsafe8 2013-10

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury. The possible ha-

zards are shown in the adjoining symbols or explained in

the text.

Indique une situation dangereuse qui, si elle n’est pas

évitée, entraînera la mort ou des blessures graves. Les

éventuels risques sont représentés par les symboles

joints ou expliqués dans le texte.

Fsafe2 2013-10

Tipping equipment can injure, and damage equipment. Do

not move cart where two wheels are at different heights

and cart could tip −avoid tipping. Be careful when moving

unit over uneven surfaces.

Do not use an oversized cylinder or exceed maximum

cylinder weight.

Un appareil qui bascule peut s’endommager ou causer

des blessures. Pour éviter un renversement, ne pas dé-

placer un chariot sur un terrain incliné. Demeurez prudent

lors du déplacement sur un sol inégal.

Ne pas utiliser de bonbonnes surdimensionnées et ne

pas dépasser le poids maximum d’une bonbonne.

Fsafe23 2013-10

NOTICE

AVIS

Indicates statements not related to personal injury.

Signale des consignes non associées aux dommages

corporels.

Indicates special instructions.

Fournit des instructions spéciales.

Fsafe3 2013-10

Cylinders contain gas under high pressure and can ex-

plode if damaged. Never let a welding electrode touch

any cylinder. Always secure cylinder to running gear, wall,

or other stationary support.

Les bonbonnes contiennent du gaz sous haute pression

et peuvent exploser si elles sont endommagées. Ne

jamais toucher une bonbonne avec une électrode. At-

tacher toujours une bonbonne à un mur ou à un support

fixe.

Wiresafe1 2013-10

Beware of electric shock from wiring. Disconnect input

power before installing this kit. Reinstall all panels and

covers.

Attention aux décharges électriques au contact des

câbles. Couper l’alimentation électrique avant d’installer

ce kit. Réinstaller tous les panneaux et couvercles.

Fsafe7 2013-10

Falling equipment can injure, and damage equipment.

Never put any body part under unit while lifting. Lifting

forks must extend out opposite side of base. Lift and sup-

port unit only with proper equipment and correct proced-

ures. Follow the guidelines in the Applications Manual for

the Revised NIOSH Lifting Equation (Publication No.

94−110) when manually lifting heavy parts or equipment.

La chute de l’équipement peut provoquer des blessures

ou des dommages matériels. Ne jamais mettre une partie

du corps sous l’appareil pendant le levage. Les fourches

de levage doivent ressortir du côté opposé de la base. Ne

soulever l’appareil qu’avec un équipement en bon état

selon les procédures correctes. Suivre les consignes du

Manuel des applications pour l’équation de levage NIOSH

révisée (publication Nº 94–110) lors du levage manuel de

pièces ou équipements lourds.

Fsafe19 2013-10

CALIFORNIA PROPOSITION 65 WARNINGS

WARNING: Cancer and Reproductive Harm −www.P65W

arnings.ca.gov

PROPOSITION CALIFORIENNE 65 AVERTISSEMENTS

AVERTISSEMENT : cancer et troubles de la reproduction −www.P65W

arnings.ca.gov

Fsafe26 2018-01

OM-269238 Page 2

1. 267164 Frame Rails, Mounting (2)....

2. 267165 Handle, (1).................

3. 267166 Tray, Top (1)................

4. 267167 Tray, Bottom (1).............

5. 267168 Axle, Running Gear (1)......

6. 267169 Frame, Mounting Rear (1).....

7. 267170 Wheel (2)..................

8. 267171 Bracket, Support Bottle (1)....

9. 267172 Hanger, Cable Vertical (4).....

10. 267173 Tab, Locking (1).............

11. 278722 Bracket, Consumable Tray (1).

127493 Box, Plastic 5 Compartment (1)

12. 267773 Caster, Swvl (2).............

13. 200120 Chain, Double Loop (1).......

14. 235618 Label, Warning (1)..........

267772 Hardware Kit (consisting of)

15. Screw, No. 10 x .625 Philips (17)

16. Screw, 1/4−20 x 2.5” (8).....

17. Screw, 1/4−20 x .5” (2).......

18. Washer, Flat 1/4” (10).........

19. Nut, 1/4-20 Hex (10)..........

20. Washer, Flat 1/2” (2).........

21. Nut, 1/2-13 Hex (2)..........

22. Retaining Ring (2)...........

23. Plug, Tubing (4).............

24. Spacer (2)..................

Be sure to provide Model number when

ordering replacement parts.

Ref. 269250-B / Ref. 269249-D

Description (Qty)

Part

No.

Item

No.

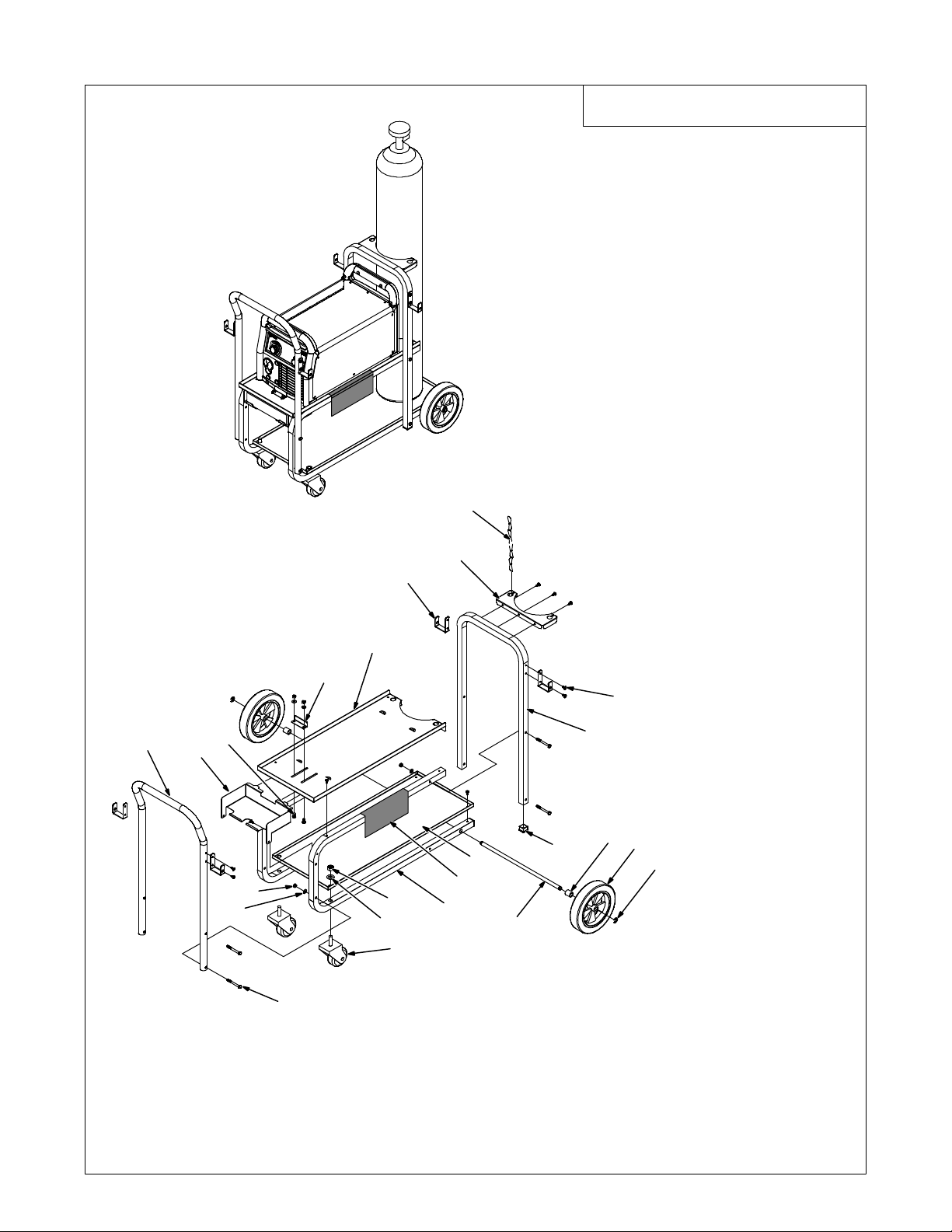

2. Parts Location And Assembly

OM-269238 Page 3

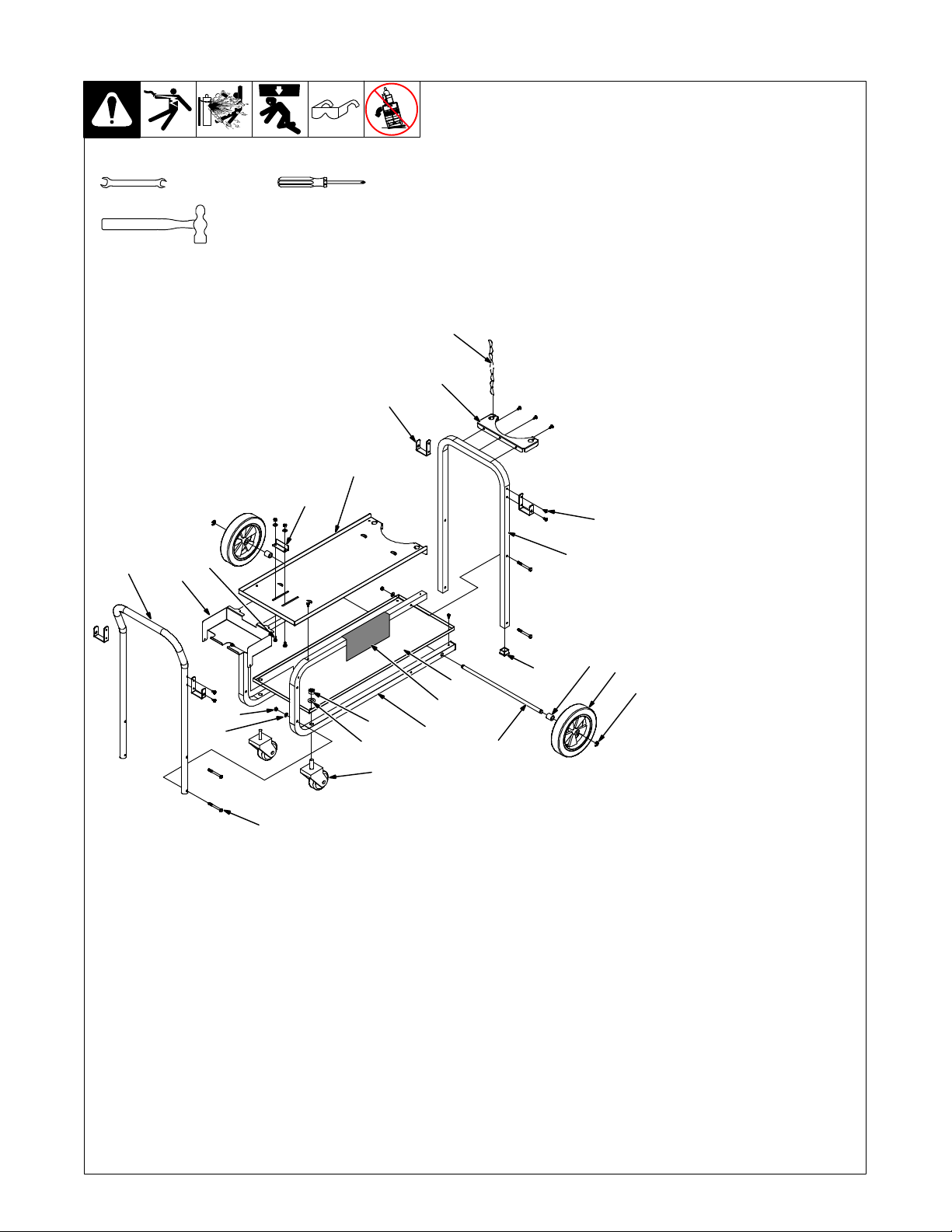

3. Assembly Instructions

Slide Axle (5) thru axle holes on

Frame Rails (1).

Attach Bottom Tray (4) to Frame

Rails using two #10 Phillips screws

(15).

Attach Top Tray (3) to Frame Rails

(1) using four #10 Phillips screws

(15).

Attach casters (12) using washer

(20) and nut (21). Use 3/4 in.

wrench to tighten.

Install spacers (24) over each end

of Axle (5). Slide wheels (7) onto

Axle (5) . Lightly tap Retaining

Rings (22) into slots on each end of

Axle.

Attach Bottle Support Bracket (8) to

Rear Mounting Frame (6) using

three No. 10 Phillips Screws (15).

Attach Rear Mounting Frame (6) to

Frame Rails (1) using screw (16),

washer (18), and nut (19) . Hand−

tighten all hardware. Use 7/16 in.

wrenches to tighten completely.

Attach Consumable Tray Bracket

(11) to Frame Rails (1) using

screws (16), washers (18) and nuts

(19). Hand-tighten all hardware.

Use 7/16 in. wrenches to tighten

completely.

Attach Cable Hangers (9) to Handle

(2) and Rear Mounting Frame (6)

using eight No. 10 Phillips screws

(15).

Attach Handle (2) to Frame Rails

(1) using screw (16), washer (18),

and nut (19). Hand−tighten all hard-

ware. Use 7/16 in. wrenches to

tighten completely.

Lightly tap four Tubing Plugs (23)

into the exposed ends of Rear

Mounting Frame (6) and Frame

Rails (1).

Be sure that all hardware is tight,

then place welding power source

onto cart.

Attach Locking Tab (10) to Top Tray

(3) by loosely installing two screws

(17), washers (18), and nuts (19).

Slide locking tab against front panel

of power source to secure welding

power source to cart. Tighten the

hardware using 7/16 in. wrenches.

Slide Plastic Box (not shown) into

Consumable Tray Bracket (11).

Connect Chain (13) to slots in Bottle

Support Bracket (8).

.If using a small shielding gas

bottle, install Chain (13) into

slots in Top Tray (3).

Ref. 269249-D

7/16 in., 3/4 in. Phillips Screwdriver

Tools Needed:
