Miele PDR 516 SL G Manuel utilisateur

PDR516SLG

Gasbeheizt

de Installationsplan Gewerblicher Trockner

en Installation plan Commercial tumble dryer

fr Schéma d’installation Sèche-linge professionnel

es Plano de la instalación Secadora industrial

it Schema di installazione Essiccatoio industriale

ru Монтажный план Профессиональная сушильная машина

M.-Nr. 12 377 620

de ...................................................................................................................................... 4

en ...................................................................................................................................... 25

fr ........................................................................................................................................ 46

es ....................................................................................................................................... 68

it ........................................................................................................................................ 89

ru .......................................................................................................................................110

de - Inhalt

Installationshinweise....................................................................................................... 4

Installationsvoraussetzungen ............................................................................................ 4

Allgemeine Betriebsbedingungen ..................................................................................... 4

Trockner transportieren ..................................................................................................... 4

Trockner aufstellen ............................................................................................................ 5

Elektroanschluss ............................................................................................................... 7

Installation von elektrobeheizten und gasbeheizten Varianten.......................................... 8

Zuluft/Abluft .................................................................................................................. 8

Schalldämpfer (nachkaufbares MieleZubehör) ............................................................ 8

Ermittlung von Gesamtrohrlänge und Durchmesser einer Abluft-/Zuluftleitung ........... 8

Ersatzrohrlängen ........................................................................................................... 9

Maximal zulässige Gesamtrohrlänge ............................................................................ 10

Raumbelüftungsöffnung bei Luftansaugung aus dem Aufstellungsraum ..................... 11

Gasanschluss (nur für gasbeheizte Varianten) .............................................................. 11

PDR516 (gasbeheizt)...................................................................................................... 18

Geräteanschlüsse.............................................................................................................. 18

Installation ......................................................................................................................... 19

Aufstellung......................................................................................................................... 20

Bodenbefestigung............................................................................................................. 21

Technische Daten............................................................................................................ 22

Mögliche Spannungsvarianten.......................................................................................... 22

Gasanschluss.................................................................................................................... 22

Abluft/Abgas...................................................................................................................... 22

Zuluft ................................................................................................................................. 22

Gerätedaten....................................................................................................................... 22

Bodenbefestigung............................................................................................................. 23

de - Installationshinweise

Installationsvoraussetzungen

Personen- oder Sachschäden durch unsachgemäße Aufstel-

lung.

Die unsachgemäße Aufstellung des Trockners kann zu Personen-

oder Sachschäden führen.

Der Trockner darf nur vom MieleKundendienst oder einem autori-

sierten Fachhändler aufgestellt und in Betrieb genommen werden.

 Der Trockner muss in Übereinstimmung mit geltenden Regeln und

gültigen Normen installiert werden.

 Betreiben Sie den Trockner immer nur in ausreichend belüfteten

und nicht frostgefährdeten Räumen.

 Der Trockner darf nicht hinter einer verschließbaren Tür oder einer

Schiebetür aufgestellt werden. Der maximale Öffnungswinkel der

Trocknertür darf nicht durch Gegenstände oder Türen eingeschränkt

werden. Die Trocknertür muss jederzeit vollständig und uneinge-

schränkt geöffnet werden können.

Allgemeine Betriebsbedingungen

Dieser Trockner ist ausschließlich für den gewerblichen Bereich vor-

gesehen und darf nur im Innenbereich betrieben werden.

Der Trockner darf nicht in frostgefährdeten Räumen aufgestellt wer-

den.

Je nach Beschaffenheit des Aufstellortes kann es zu Schall- bzw.

Schwingungsübertragungen kommen.

Tipp: Lassen Sie bei erhöhten Schallschutzanforderungen den Auf-

stellort des Gerätes von einer Fachkraft für Schallschutz begutachten.

Trockner transportieren

Verletzungsgefahr durch Umkippen des Trockners.

Beim Transport des Trockners besteht Kippgefahr.

Der Trockner darf nur mit der Transportpalette transportiert werden.

Ein Transport muss immer mit geeigneten Transporthilfsmitteln vor-

genommen werden.

Transportieren Sie den Trockner mit einem Hubwagen zum Aufstell-

ort.

Entfernen Sie am Aufstellort die Transportverpackung.

de - Installationshinweise

Schrauben Sie die Schrauben (Torx T20 und T30) aus der Holzver-

kleidung heraus.

Entfernen Sie die Holzverkleidung.

Heben Sie den Trockner mit dem Hubwagen an.

Montieren Sie die mitgelieferten Standfüße (4Stück)

Trockner aufstellen

Stellen Sie den Trockner auf einer völlig ebenen, waagerechten und

festen Fläche auf, die der angegebenen Bodenbelastung standhält.

Die durch den Trockner auftretende Bodenbelastung wirkt als Punkt-

belastung im Bereich der Gerätefüße auf die Aufstellfläche ein. Ein

Fundament ist nicht erforderlich. Unebenheiten des Bodens müssen

jedoch ausgeglichen werden.

de - Installationshinweise

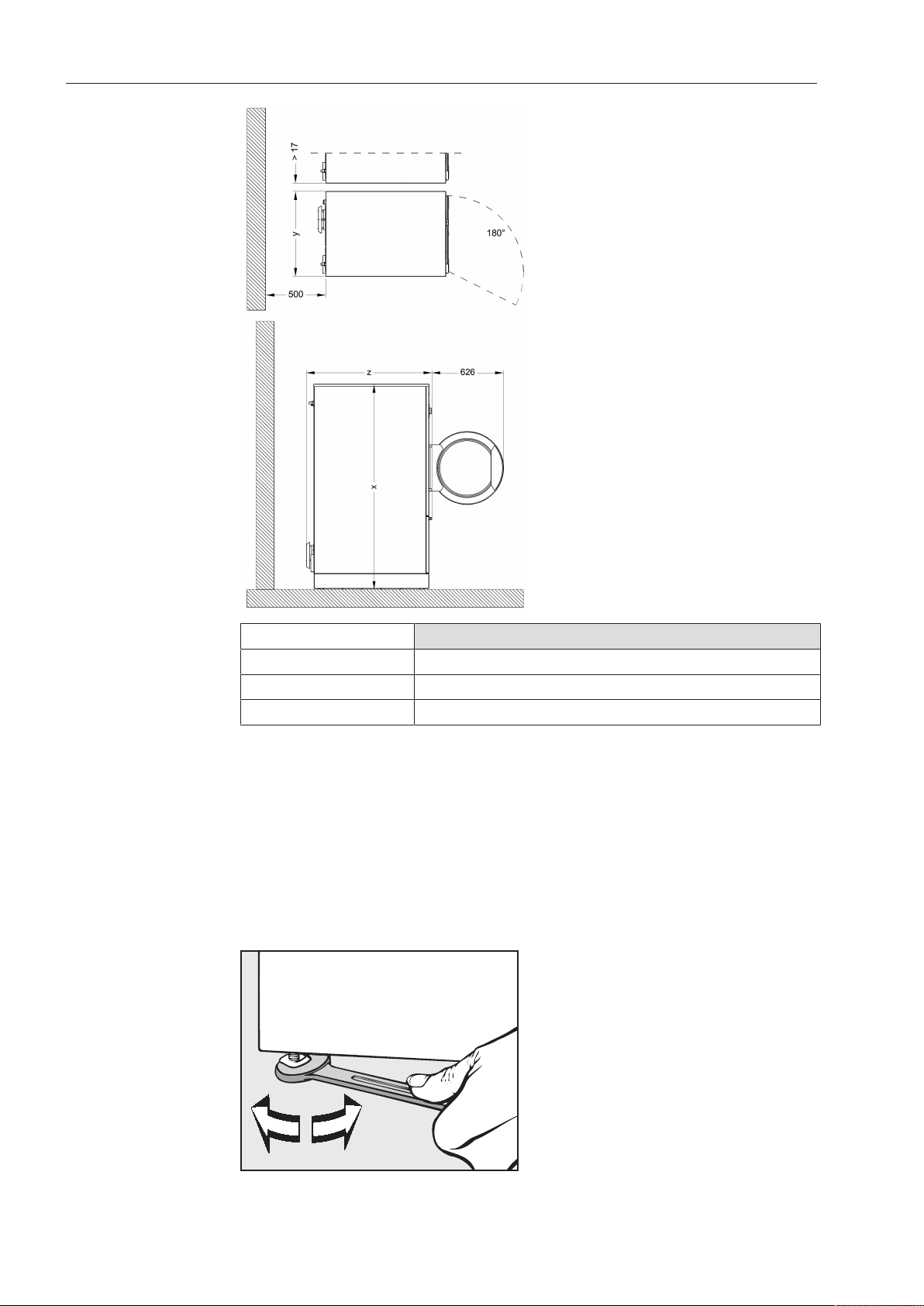

PDR516 SL

x1.800mm

y710mm

z1.090mm

Um eine ausreichende Luftzufuhr zum Gerät sicherzustellen und ei-

ne spätere Wartung zu erleichtern, muss hinter dem Gerät ein War-

tungsgang mit einer Breite von mindestens 500mm eingerichtet

und jederzeit zugänglich gehalten werden. Die angegebenen Wand-

abstände dürfen nicht unterschritten werden.

Der Trockner muss auf einer ebenen Fläche ausgerichtet und aufge-

stellt werden. Richten Sie den Trockner durch Verstellen der

Schraubfüße waagerecht aus. Ziehen Sie die Muttern nach dem

Ausrichten mit einem Schraubendreher zum Bodenblech fest.

de - Installationshinweise

Tipp: Nehmen Sie für die korrekte Ausrichtung eine Wasserwaage zur

Hilfe.

Grundsätzlich empfiehlt Miele, die beiden vorderen Schraubfüße

des Trockners mit den mitgelieferten Spannlaschen am Boden zu

befestigen.

In folgenden Fällen muss der Trockner zwingend mit den mitgelie-

ferten Spannlaschen am Boden befestigt werden: bei gasbeheizten

Trocknern, bei einer Aufstellung auf einem Sockel oder bei einer

Offshoreinstallation.

Gefahr von Gasaustritt bei gasbeheizten Trocknern durch feh-

lende Bodenbefestigung.

Durch ein versehentliches Verschieben eines gasbeheizten Trock-

ners kann die Gasleitung beschädigt werden und Gas austreten.

Befestigen Sie gasbeheizte Trockner nach der Aufstellung immer

durch geeignetes Befestigungsmaterial am Boden.

Elektroanschluss

Der Elektroanschluss muss von einer Elektrofachkraft ausgeführt

werden.

 Der Elektroanschluss darf nur an eine nach den nationalen Geset-

zen, Verordnungen und Richtlinien sowie den lokalen Bestimmungen

und Vorschriften ausgeführte Elektroanlage erfolgen. Darüber hinaus

sind die Vorschriften der Energieversorgungsunternehmen und Versi-

cherer, die Unfallverhütungsvorschriften sowie die anerkannten Re-

geln der Technik zu beachten.

 Der zuverlässige und sichere Betrieb des Trockners ist nur dann

gewährleistet, wenn das Gerät am öffentlichen Stromnetz ange-

schlossen ist.

Die erforderliche elektrische Anschlussspannung, die Leistungsauf-

nahme und die Vorgaben zur Absicherung sind auf dem Typen-

schild des Trockners angegeben. Vergewissern Sie sich, dass die

Anschlussspannung mit den Spannungswerten auf dem Typen-

schild übereinstimmt, bevor der Elektroanschluss ausgeführt wird!

Bei abweichenden Spannungswerten besteht die Gefahr, dass der

Trockner durch eine zu hohe elektrische Anschlussspannung be-

schädigt wird.

 Wenn auf dem Typenschild mehrere Spannungswerte angegeben

sind, kann der Trockner für den Anschluss an die jeweilige Eingangs-

spannung umgerüstet werden. Diese Umrüstung darf nur vom

MieleKundendienst oder autorisierten Fachhandel durchgeführt wer-

den. Bei der Umrüstung ist die Umverdrahtungsanweisung auf dem

Schaltplan zu beachten.

de - Installationshinweise

Der Trockner kann entweder über einen Festanschluss oder über eine

Steckvorrichtung nach IEC60309-1 angeschlossen werden. Für einen

Festanschluss muss am Aufstellungsort eine allpolige Netztrennein-

richtung vorhanden sein.

Als Netztrenneinrichtung gelten Schalter mit einer Kontaktöffnung

von mehr als 3mm. Dazu gehören z.B. Leitungsschutzschalter, Si-

cherungen und Schütze (IEC/EN60947).

Die Netztrenneinrichtung (einschließlich der Steckvorrichtung) muss

gegen unbeabsichtigtes und unbefugtes Einschalten gesichert sein,

wenn eine permanente Unterbrechung der Energiezufuhr nicht von je-

der Zugangsstelle aus zu überwachen ist.

Tipp: Der Trockner sollte bevorzugt über Steckvorrichtungen ange-

schlossen werden, damit elektrische Sicherheitsprüfungen einfacher

durchgeführt werden können (z.B. während einer Wartung oder In-

standsetzung).

 Es dürfen keine Einrichtungen installiert werden, die den Trockner

automatisch ausschalten (z.B. Zeitschaltuhren).

 Ist es nach lokalen Vorgaben erforderlich einen Fehlerstromschutz-

schalter (RCD) zu installieren, muss zwingend ein Fehlerstromschutz-

schalter Typ B (allstromsensitiv) verwendet werden.

Starke Geräuschbildung und Beschädigungsgefahr durch

falschen Phasenanschluss bei Wärmepumpentrocknern.

Eine falsche Phasenlage führt bei Trocknern mit Wärmepumpe zu

einer starken Geräuschbildung und kann eine Beschädigung des

Kompressors verursachen.

Achten Sie beim Netzanschluss eines Wärmepumpentrockners auf

die korrekte Phasenlage laut Schaltplan.

Installation von elektrobeheizten und gasbeheizten Vari-

anten

Zuluft/Abluft Der Trockner darf nur betrieben werden, wenn eine Abluftleitung ord-

nungsgemäß angeschlossen ist und für eine ausreichende Raumbe-

lüftung gesorgt ist.

Schalldämpfer

(nachkaufbares

MieleZubehör)

Die Verwendung von Schalldämpfern für Abluftleitungen, an denen

gasbeheizte Waschmaschinen oder Mangeln betrieben werden ist

nicht gestattet. Die Dichtigkeit des Schalldämpfers ist gemäß

DINEN13180 in KategorieB eingestuft.

Bei gasbeheizten Trocknern ist für die Gesamtabluftanlage eine Ge-

nehmigung des Bezirksschornsteinfegermeister erforderlich. Es ist

nicht zulässig, mehrere Trockner an einen Schalldämpfer zu installie-

ren. Ist der Trockner an eine Sammelleitung angeschlossen, erfolgt

die Installation des Schalldämpfers unmittelbar hinter dem Abluftstut-

zen des Trockners. Die Rückstauklappe muss dann in Strömungsrich-

tung hinter dem Schalldämpfer installiert werden.

de - Installationshinweise

Ermittlung von

Gesamtrohrlänge

und Durchmesser

einer Abluft-/Zu-

luftleitung

Die Länge der erforderlichen Rohrleitung sowie die Anzahl und Form

der Bögen werden durch die baulichen Gegebenheiten bestimmt. Um

zu vermeiden, dass die Luftleistung herabgesetzt wird, sollte die

Rohrleitung so kurz wie möglich und möglichst ohne eckige Rohrver-

legungen verlegt werden.

Ferner ist zu entscheiden, ob eine Rohrleitung aus flexiblem Rohr

oder aus Blechrohr mit rundem oder quadratischem Querschnitt in-

stalliert werden soll. Ist der Trockner an eine zentrale Luftzuführung

angeschlossen, errechnet sich die Gesamtrohrlänge aus der Summe

von Abluft- und Zuluftleitung. Die maximale Zuluftrohrlänge sollte die

halbe Gesamtrohrlänge nicht überschreiten.

Die Abluftleitung für gasbeheizte Maschinen darf nicht aus

brennbaren Materialien bestehen.

Anderenfalls besteht Brandgefahr.

Verwenden Sie ausschließlich nicht brennbares Material für die Ab-

luftleitung.

Bei ansteigenden Abluftleitungen ist an der tiefsten Stelle eine Kon-

densatabführung vorzusehen. Das Kondensat ist über eine Wasser-

fangschale oder über einen an entsprechender Stelle vorzusehenden

Bodenablauf abzuführen.

Bei Ableitung mehrerer Maschinen in eine Sammelleitung (Ausnah-

me), muss für jedes Einzelgerät eine Rückstromsicherung (Rückstau-

klappe) installiert werden.

Zur Erleichterung der späteren Rohrreinigung sollten möglichst an

Bögen Reinigungsklappen angebracht werden.

Die bauseitige Abluftleitung und der Austritt ins Freie müssen regel-

mäßig auf Flusenablagerungen kontrolliert und bei Bedarf gereinigt

werden.

de - Installationshinweise

Ersatzrohrlängen Formstück Type PDR516SL

90°-Bogen r=2d 1,1m

45°-Bogen r=2d 0,7m

90°-Bogen r=d 1,9m

45°-Bogen r=d 1,1m

90°-Faltenrohrbogen r=2d 3,2m

45°-Faltenrohrbogen r=2d 2,0m

90°-Segmentbogen

(3Schweißnähte)

r=2d 1,2m

90°-Bogen aus Westerflexrohr r=2d

r=4d

1,2m

0,9m

45°-Bogen aus Westerflexrohr r=2d

r=4d

1,0m

0,8m

Rückstauklappe 5,5m

Maximal zulässi-

ge Gesamtrohr-

länge

Lichter Mindest-Rohrdurchmesser

(Blechrohre)

PDR516

150mm 10m

180mm 27m

200mm 48m

Zulässiger Gegendruck in der Abluftleitung oder Abgas-

leitung

EL: elektrobeheizt

G: gasbeheizt

EL:

350Pa

300Pa

Beim Anschluss der Abluftleitung an den Abluftstutzen einer Maschi-

ne muss auf eine besonders gute Verbindung und Luftdichtigkeit ge-

achtet werden.

Table des matières

Langues :

Autres manuels Miele Séchoir

Miele

Miele PDR 307 EL CC Manuel utilisateur

Miele

Miele PT 5136 OS Manuel utilisateur

Miele

Miele T382C - Manuel utilisateur

Miele

Miele T 1515 VENT ED DRYER - OPERATING Manuel utilisateur

Miele

Miele PDR 908 EL Marine Manuel utilisateur

Miele

Miele PT 8803 Manuel utilisateur

Miele

Miele TMV 840 WP Manuel utilisateur

Miele

Miele TWF160WP Manuel utilisateur

Miele

Miele PT 7188 EL Instructions d'utilisation

Miele

Miele T369C - Manuel utilisateur

Miele

Miele Touchtronic T 9800 Manuel utilisateur

Miele

Miele WTS 510 Manuel utilisateur

Miele

Miele heat pump dryer Manuel utilisateur

Miele

Miele TKR850 WP S Manuel utilisateur

Miele

Miele 11 588 800 Manuel utilisateur

Miele

Miele TWV 780 WP Manuel utilisateur

Miele

Miele TWV 680 WP Manuel utilisateur

Miele

Miele T 8000 WP SUPERTRONIC Manuel utilisateur

Miele

Miele T 8001 WP Manuel utilisateur

Miele

Miele T 8007 WP SUPERTRONIC Manuel utilisateur

Miele

Miele TCF 640 WP Manuel utilisateur

Miele

Miele TKR 350 WP Manuel utilisateur

Miele

Miele PT 5137 WP Manuel utilisateur

Miele

Miele Touchtronic T 1329 C Manuel utilisateur

Manuels Séchoir populaires d'autres marques

Bosch

Bosch WTA79200GB Manuel utilisateur

Amana

Amana W10233410A Manuel utilisateur

Asko

Asko T760 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manuel utilisateur

Bosch

Bosch Logixx 10 WTB76556GB Fiche technique

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Mode d’emploi

Electrolux

Electrolux EW2H328R2 Manuel utilisateur

Beko

Beko DS8433RX1M Manuel utilisateur

Dawlance

Dawlance Spinner DS 6000 C Manuel utilisateur

Electrolux

Electrolux TP5080TW Manuel utilisateur

AEG

AEG TR838P4OB Manuel utilisateur

Indesit

Indesit IDV 75 Manuel utilisateur

Infiniton

Infiniton SD-DG85C Manuel utilisateur

BOMANN

BOMANN WT 5019 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manuel utilisateur

Asko

Asko T793C Manuel utilisateur

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manuel utilisateur

Frigidaire

Frigidaire CAQE7077KW0 Manuel du propriétaire
