INSTALLATION INSTRUCTIONS FOR PART 99-5806

1-800-221-0932 www.metraonline.com

KIT FEATURES

• ISO DIN head unit provision with pocket

• DIN head unit provision with pocket

A) Radio Housing l B) ISO Brackets l C) Trim Plate

KIT COMPONENTS

TOOLS REQUIRED:

99-5806

86-5618 Head Unit Removal Keys

••••••••••••• •

•••••••••

Ford Focus

2000-2004

Mercury Cougar

1999-2002

99-5806

2000-2004 Ford Focus

1999-2002 Mercury Cougar

Dash Disassembly .......................................................... 1

Kit Assembly .................................................................. 2

Head Unit Provision Assembly ...................................... 3

Final Assembly .............................................................. 4

Notes........................................................................... 5-6

T STNETNOCFOELBA

••••••••••••• •

•••••••••

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills

by enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com

or call 800-354-6782 for more information

and take steps toward a better tomorrow.

DASH DISASSEMBLY

2000-2004 FORD FOCUS

Using Metra’s 86-5618, pull the

factory head unit from the dash

and disconnect the wiring.

99-5806

1999-2002 MERCURY COUGAR

YLBMESSA TIK

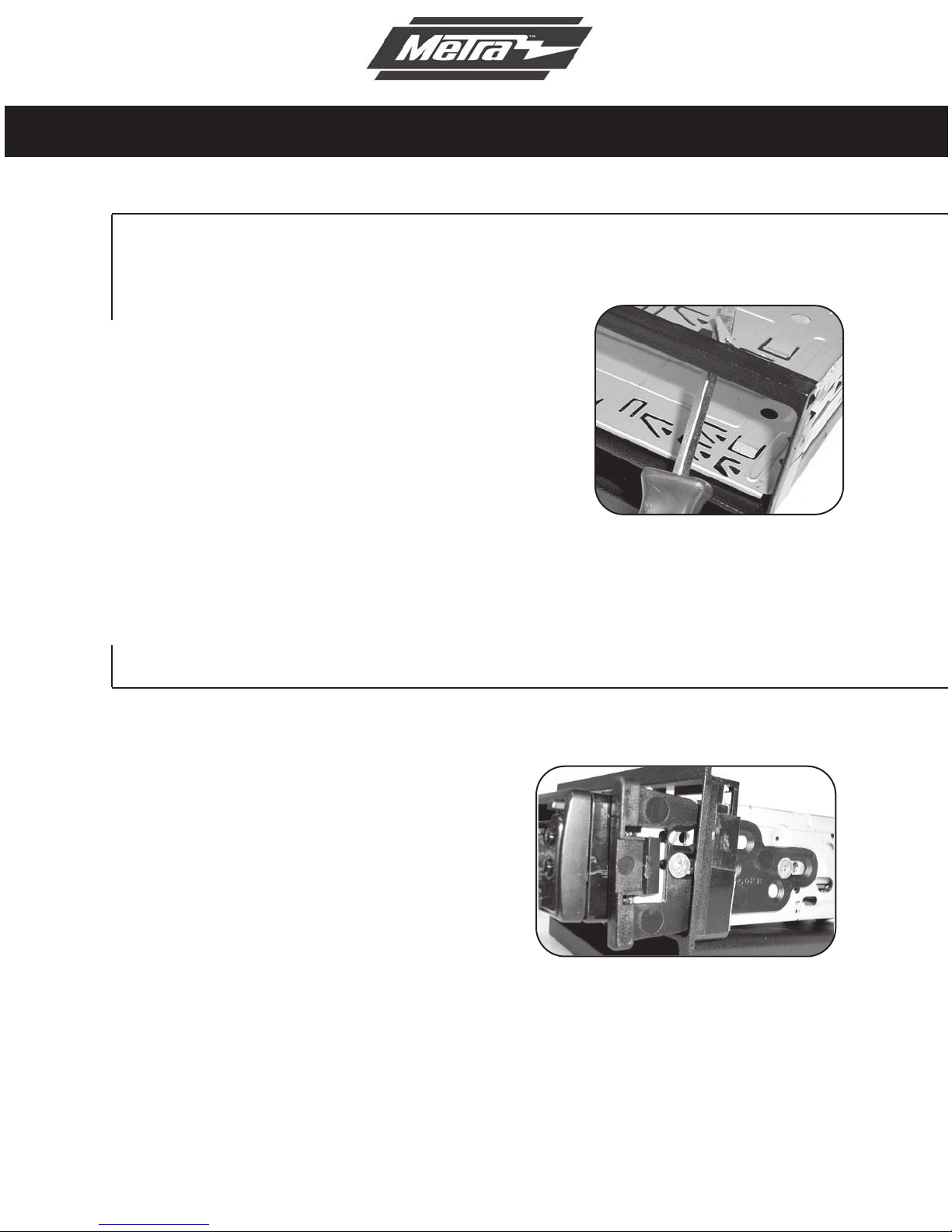

DIN HEAD UNIT PROVISIONS:

Slide the DIN cage into the

Radio Housing and secure

by bending the metal locking

tabs down.

Slide the after-market head

unit into the cage and

secure. Snap the Trim plate

into the Radio Housing.

99-5806

ISO DIN HEAD UNIT PROVISIONS:

Mount the ISO Brackets to

the head unit with the screws

supplied with the unit.

Slide the head unit into the

radio opening until the side

clips engage. Snap the Trim

plate into the Radio Housing.

NOTE: When reinstalling the screws

into the bottom of the 99-5806 use the

(2) supplied Phillips screws instead of

the factory screws removed in step 5

in Dash Disassembly.

FINAL ASSEMBLY

Locate the factory wiring har-

ness in the dash. Metra recom-

mends using the proper mating

adapter and making the con-

nections as shown. (Isolate and

individually tape off the ends of

any unused wires to prevent

electrical short circuit)

Re-connect the negative battery

terminal and test the unit for

proper operation.

Snap radio / kit assembly into the

factory radio opening.

A) Strip wire ends back 1/2"

B) Twist ends together

C) Solder

D) Tape

99-5806

____________________________________________________________

99-5806

NOTAS

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-5806

1-800-221-0932 www.metraonline.com

CARACTERÍSTICAS DEL KIT

•Accesorio para unidades centrales

DIN ISO con bolsillo

•Accesorio para unidades centrales DIN

con bolsillo

A) Alojamiento del radio B) Soportes ISO C) Placa de terminación

COMPONENTES DEL KIT

HERRAMIENTAS REQUERIDAS

99-5806

86-5618 Llaves de extracción para la unidad central

•••••••••••• • •

•••••••• •

Ford Focus

2000-2004

Mercury Cougar

1999-2002

99-5806

2000-2004 Ford Focus

1999-2002 Mercury Cougar

Desmontaje del tablero ...................................................1

Montaje del kit ............................................................... 2

Montaje del accesorio para unidades centrales ............3

Montaje final .............................................................. 4

Notas.............................................................................. 5

ÍNDICE

•••••••••••• • •

•••••••• •

DESMONTAJE DEL TABLERO

2000-2004 FORD FOCUS

Utilizando el 86-5618 de Metra,

quite la unidad central de fábrica

del tablero y desconecte el cableado.

99-5806

1999-2002 MERCURY COUGAR

MONTAJE DEL KIT

ACCESORIOS PARA UNIDADES CENTRALES DIN:

Deslice la caja DIN en el alojamiento

del radio y sujétela doblando las

lengüetas de cierre de metal hacia

abajo.

Deslice la unidad central en la

abertura del radio hasta que engan-

chen los ganchos laterales. Coloque

a presión la placa de terminación en

el alojamiento del radio.

99-5806

ACCESORIOS PARA UNIDADES CENTRALES DIN ISO:

Monte los soportes ISO en la

unidad central con los tornillos

suministrados con la unidad.

Deslice la unidad central en la

abertura del radio hasta que

enganchen los ganchos later-

ales. Coloque a presión la placa

de terminación en el alojamiento

del radio.

NOTA: Cuando reinstale los tornillos en la parte inferior de la pieza 99-5806,

utilice los (2) tornillos Phillips suministrados en lugar de los tornillos de

fábrica que retiró en el paso 5,
