使用说明

1. 一致性声明

我方全权负责，特此声明这些角磨机符合第3页所指定

之标准与指令。

2. 规定用途

配备麦太保原厂配件的工具适用于在不使用水的情况下

打磨、砂光、切割和丝刷如金属、混凝土、石头等类似

的材料。

因使用不当造成的损坏由用户承担全部责任。

必须遵守通用事故预防规章和随附的安全资料。

3. 一般安全规则

为了您的安全及保护您的电动工具，请特

别注意有此警示标志的地方！

警告－仔细阅读该使用说明可减少损伤危险。

如需转交电动工具，必须将这些文件一同转交。

针对电动工具的一般性警告提示

警告－阅读所有的警告提示和指示。

如未确实

遵循警告提示和指示，可能导致电击、火灾并

且/或其他的严重伤害。

妥善保存所有的警告提示和指示，以便日后查阅。

在警

告提示和指示中使用的“电动工具”是指必须连接电源

的电动工具（配备电线）和使用蓄电池的电动工具（无

电线）。

3.1 工作场所的安全规章

a) 工作场所必须保持干净并且照明要充足。

杂乱或昏

暗的工作场所容易导致意外。

b) 不可在有爆炸危险的环境下操作本电动工具。有爆

炸危险的环境是指充斥了易燃液体、瓦斯或尘埃的

工作场所。

操作机器时会产生火花，火花容易引燃

尘埃或易燃蒸汽。

c) 操作机器时不可让儿童或旁观者靠近工作场所。

工

作时如果因为第三者的干扰而分散注意力可能导致

操作失控。

3.2 使用电器用品的安全指示

a) 使用的插座必须能够配合电动工具的插头。切勿擅

自更改插头。转接插头不可以和接了地线的电动工

具一起使用。

使用机器出厂时的原装插头和合适的

插座可以降低遭受电击的危险。

b) 避免让身体碰触接地的物体，例如水管、散热器、

电炉和冰箱等。

如果您的身体接地了，非常容易遭

受电击

。

c) 机器必须远离雨水或湿气。

如果让水渗入电动工具

中，会提高操作者遭受电击的危险。

d) 正确地处理电线。不可以使用电线提携电动工具、

悬挂电动工具或者以抽拉电线的方式拔出插头。电

线必须远离高温、油垢、锋利的边缘或转动中的机

件。

电线如果受损或缠绕在一起，会提高操作者遭

受电击的危险。

e) 如果在户外使用电动工具，只能使用合适的户外专

用延长线。

使用合格的户外专用延长线，可降低操

作者遭受电击的危险。

f) 如果无法避免的，必须在潮湿的环境中使用本电动

工具，得使用剩余电流保护开关。

使用剩余电流保

护开关可以预防遭受电击。

3.3 针对操作者的安全指示

a) 工作时务必要全神贯注，不但要保持头脑清醒更要

理性地操作电动工具。疲惫、喝酒或服用毒品、兴

奋剂、药物之后，切勿操作电动工具。

使用电动工

具时只要稍微分心便可能发生后果严重的意外。

b) 穿好您个人的防护装备并戴上护目镜。

根据所使用

的电动工具穿戴合适的防护装备，例如防尘面罩、

止滑工作鞋、安全帽或耳罩，可降低工作伤害的发

生机率。

c) 避免意外启动机器。插上插头并且/或安装蓄电池之

前，提起或搬运机器之前，务必先检查电动工具是

否处在关闭状况。

如果您在提携电动工具时，手指

碰触了开关，或者在连接电源时，起停开关仍然设

定在开动位置，都可能造成极严重的意外。

d) 开动电动工具之前必须拆除仍然插在机器上的调整

工具/或螺丝扳手。

如果机器已经开始转动,而机器

上仍然插着调整工具，很容易伤害使用者。

e）避免错误的持机姿势。操作机器时要确保立足稳

固，并要随时保持平衡。

正确的操作姿势能够帮助

您在突发状况下及时控制住电动工具。

f) 穿着合适的工作服。工作时不可以穿太宽松的衣

服，也不可以戴首饰。不可以让头发、衣服和手套

接触机器上的转动机件

。宽松的衣物、长发或首饰

容易被卷入转动的机件中。

g) 如果能够在机器上安装吸尘装置、集尘装备，务必

按照指示安装此类辅助工具，并且正确地操作该装

置。

使用吸尘装备可以防止工作尘危害人体。

3.4 小心地使用和处理电动工具

a) 勿让机器承载过重的负荷。根据工作性质选择适合

的电动工具。

正确地选用电动工具可以在规定的功

率范围中，更有效率更安全的操作机器。

IP4496_W 22-180_04_121220.indd 5IP4496_W 22-180_04_121220.indd 5 2012-12-20 10:16:512012-12-20 10:16:51

b) 勿使用开关故障的电动工具。

如果无法正常操控起

停开关，极容易在操作机器时产生意外。尽快将故

障的机器送修

。

c) 在调整机器设定、更换零件或不使用机器时，都必

须先从插座上拔出插头并且/或取出蓄电池。

这个预

防措施可以避免不小心开动电动工具。

d) 不使用电动工具时，必须把机器存放在儿童无法取

得之处。勿让不熟悉机器操作方法及未阅读本说明

书的人使用本机器。

让经验不足的人操作电动工具

容易发生意外。

e) 细心地保养、维护电动工具。检查机器上的转动零

件是否运作正常，并确定是否有零件断裂或损坏。

故障的机件会影响电动工具的运作功能。使用机器

之前务必先更换或修理故障的机件。

若未彻底执行

机器的维护工作容易导致工作意外。

f) 切割工具必须保持锋利、清洁。

经过细心保养而且

刀刃锋利的切割工具不易被夹住，而且较容易操

作。

g) 遵照这些指示使用电动工具、配件及安装在机器上

的工具。另外也必须注意有关机器操作方式及机器

适用范围的解说。

如果使用电动工具执行不符合该

机器性能的工作，极容易发生意外。

3.5 检修服务

a) 只能将电动工具交给合格的专业人员检修。检修时

只能换装原厂零、配件。

唯有如此才能确保机器的

安全性能。

4. 特殊安全规则

4.1 砂磨、砂光、钢丝砂光、抛光或砂磨切割操作

的通用安全警告：

使用

a) 该电动工具是用于实现砂轮机、砂光机、钢丝刷、

抛光机或切断工具功能的。阅读随该电动工具提供

的所有安全警告、说明、图解和规定。不了解以下

所列所有说明将导致电击、着火和／或严重伤害。

b) 不建议使用此电动工具执行例如磨光的动作。若执

行非电动工具所预设的用途，可能产生危险导致人

员受伤。

c) 不使用非工具制造商推荐和专门设计的附件。否则

该附件可能被装到你的电动工具上，而它不能保证

安全操作。

d) 附件的额定速度必须至少等于电动工具上标出的最

大速度。附件以比其额定速度大的速度运转会发生

爆裂和飞溅。

e) 附件的外径和厚度必须在电动工具额定能力范围之

内。不正确的附件尺寸不能得到充分防护或控制。

f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸

必须适合于安装到电动工具的主轴上。带轴孔的、

与电动工具安装件不配的附件将会失稳、过度振动

并会引起失控。

g) 不要使用损坏的附件。在每次使用前要检查附件，

例如砂轮是否有碎片和裂缝，靠背垫是否有的裂

缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是

否断裂。如果电动工具或附件跌落了，检查是否有

损坏或安装没有损坏的附件。检查和安装附件后，

让自己和旁观者的位置远离旋转附件的平面，并以

电动工具最大空载速度运行1分钟。损坏的附件通

常在该试验时会碎裂。

h) 戴上防护用品。根据适用情况，使用面罩、安全护

目镜或安全眼镜。适用时，戴上防尘面具、听力保

护器、手套和能挡小磨料或工件碎片的工作围裙。

眼防护罩必须挡住各种操作产生的飞屑。防尘面具

或口罩必须能过滤操作产生的颗粒。长期暴露在高

强度噪声中会引起失聪。

i) 让旁观者与工作区域保持一定安全距离。任何进入

工作区域的人必须戴上防护用品。工件或破损附件

的碎片可能会飞出并引起紧靠着操作区域的旁观者

的伤害。

j) 当在切割附件有可能切割到暗线或自身电线的场所

进行操作时，只能通过绝缘握持面来握住电动工

具。带有通电电线的切割配件可能会使电动工具暴

露的金属部分带电，从而导致操作员触电。

k) 使软线远离旋转的附件。如果控制不当，软线可能

被切断或缠绕，并使得你的手或手臂可能被卷入旋

转附件中。

l) 直到附件完全停止运动才放下电动工具。旋转的附

件可能会抓住表面并拉动电动工具而让你失去对工

具的控制。

m) 当携带电动工具时不要开动它。意外地触及旋转附

件可能会缠绕你的衣服而使附件伤害身体。

n) 经常清理电动工具的通风口。电动机风扇会将灰尘

吸进机壳，过多的金属粉末沉积会导致电气危险。

o) 不要在易燃材料附件操作电动工具。火星可能会点

燃这些材料。

p) 不要使用需用冷却液的附件。用水或其他冷却液可

能会导致电腐蚀或电击。

4.2 反弹和相关警告：

反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或

其他附件而产生的突然反作用力。卡住或缠绕会引起旋

转附件的迅速堵转，随之使失控的电动工具在卡住点产

生与附件旋转方向相反的运动。

例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮

边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮

可能飞向或飞离操作者，这取决于砂轮在卡住点的运动

方向。在此条件下砂轮也可能碎裂。

反弹是电动工具误用和／或不正确操作工序或条件的结

果，可以通过采取以下给出的适当预防措施得以避免。

IP4496_W 22-180_04_121220.indd 6IP4496_W 22-180_04_121220.indd 6 2012-12-20 10:16:512012-12-20 10:16:51

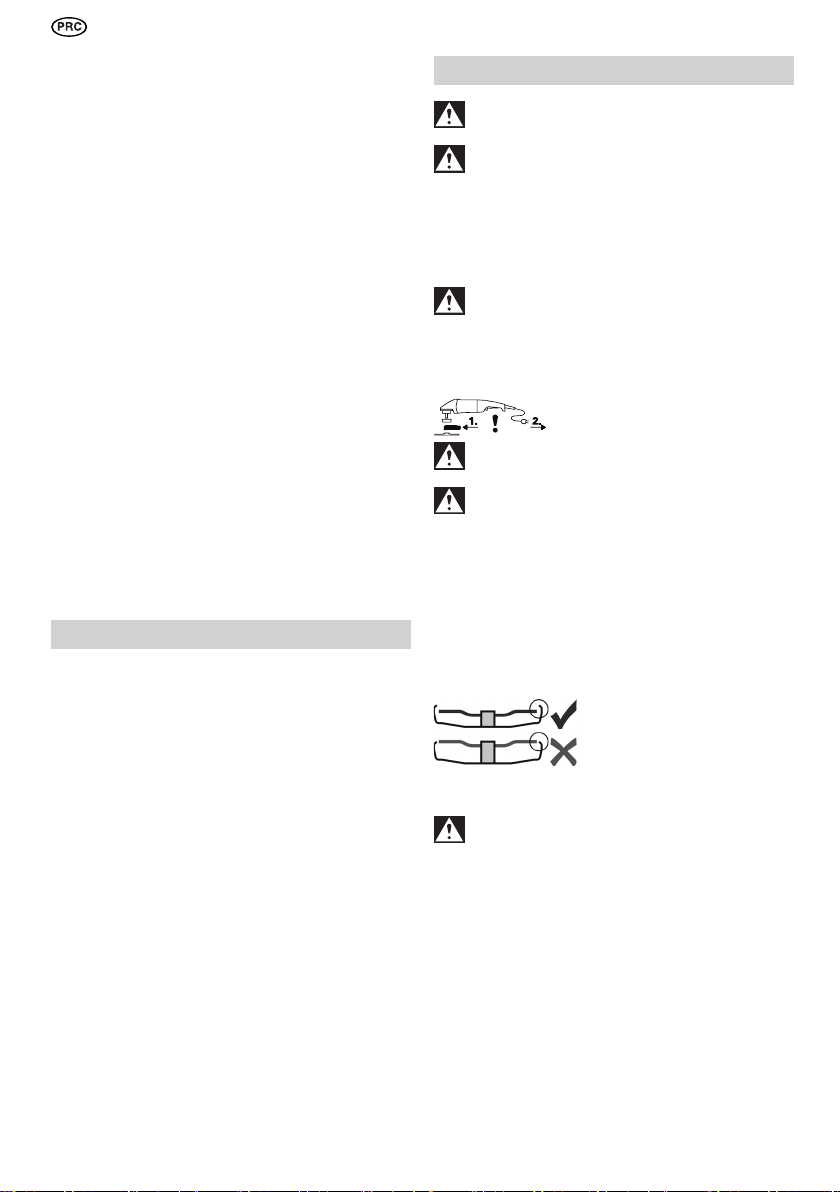

a) 保持紧握电动工具，使你的身体和手臂处于正确状

态以抵抗反弹力。如有辅助手柄，则要一直使用，

以便最大限度控制住起动时的反弹力或反力矩。如

采取合适的预防措施，操作者就可以控制反力矩或

反弹力。

b) 绝不能将手靠近旋转附件。附件可能会反弹碰到

手。

c) 不要站在发生反弹时电动工具可能移动到的地方。

反弹将在缠绕点驱使工具逆砂轮运动方向运动。

d) 当在尖角、锐边等处作业时要特别小心。避免附件

的弹跳和缠绕。尖角、锐边和弹跳具有缠绕旋转附

件的趋势并引起反弹的失控。

e) 不要附装上锯链、木雕刀片或带齿锯片。这些锯片

会产生频繁的反弹和失控。

4.3 对磨削和砂磨切割操作的专用安全警告：

a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的

护罩。不是为电动工具设计的砂轮不能充分得到防

护，是不安全的。

b) 护罩必须牢固地装在电动工具上，且放置得最具安

全性，只有最小的砂轮部分暴露在操作人面前。防

护装置可保护操作人员不受碎片伤害，或是不小心

碰到工具轮或可能使衣服着火的火花。

c) 砂轮只用作推荐的用途。例如：不要用切割砂轮的

侧面进行磨削。施加到砂轮侧面的力可能会使其碎

裂。

d) 始终为所选砂轮选用未损坏的、有恰当规格和形状

的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可以减

小砂轮破裂的可能性。切割砂轮的法兰盘可以不同

于砂轮法兰盘。

e) 不要使用从大规格电动工具上用剩的磨损砂轮。用

于大规格电动工具上的砂轮不适于较小规格工具的

高速工况并可能会爆裂。

4.4 对砂轮切割操作的附加专用安全警告：

a) 不要“夹”住切割砂轮或施加过大的压力。不要试

图做过深的切割。给砂轮施加过应力增加了砂轮在

切割时的负载，容易缠绕或卡住，增加了反弹或砂

轮爆裂的可能性。

b) 身体不要对着旋转砂轮，也不要站在其后。当把砂

轮从操作者身边的操作点移开时，可能的反弹会使

旋转砂轮和电动工具朝你推来。

c) 当砂轮被卡住或无论任何原因而中断切割时，关掉

电动工具并握住工具不要动，直到砂轮完全停止。

决不要试图当砂轮仍然运转时使切割砂轮脱离切

割，否则会发生反弹。调查并采取校正措施以消除

砂轮卡住的原因。

d) 不能在工件上重新起动切割操作。让砂轮达到全速

后再小心地重新进入切割。如果电动工具在工件上

重新起动，砂轮可能会卡住、爬出或反弹。

e) 支撑住板材或超大工件可使得砂轮卡住和反弹的危险

降到最低限度。大工件凭借自重而下垂。必须在工件

靠近切割线处和砂轮两侧近工件边缘处放置支承。

f) 当进行“盲切割”进入墙体或其他盲区时要格外小

心。伸出的砂轮可能会割到煤气管或水管，电线或

由此引起反弹的物体。

4.5 砂光操作的专用安全警告：

a) 当砂光时，不要使用超大砂盘纸。选用砂盘纸时应

按照制造商的推荐。超出砂光垫盘的大砂盘纸有撕

裂的危险并且会引起缠绕、砂盘的撕裂或反弹。

4.6 钢丝刷操作的专用安全警告：

a) 要意识到即使正常操作时钢丝线也会随刷子甩出。

不要对钢丝刷施加过大的负荷而使得钢丝线承受过

应力。钢丝线可能会轻易刺入薄的衣服和／或皮肤

内。

b) 如果建议钢丝刷使用护罩，则不允许该护罩对钢丝

轮或钢丝刷有任何干扰。钢丝轮或钢丝刷在工作负

荷和离心力作用下直径会变大。

4.7 额外安全规则：

警告 - 请务必配戴护目镜。

若购买砂轮时附送弹性垫层，且要求使用的话，请使用

弹性垫层。

请遵循工具或配件厂家的规格说明！保护砂轮免受油污

或损坏！

必须按照厂家的说明小心保存和使用磨轮。

切勿使用切割研磨片进行粗磨！不可对断裂磨轮侧面施

力。

该工具必须平放并加以固定以防打滑，例如，使用夹

具。大工件必须加以充分支撑。

若使用配有螺套的配件，则主轴末端可能接触不到角

磨机孔的底部。所以必须确保配件上的螺纹足够长，

长于主轴长度。且必须与主轴上的螺纹匹配。有关主

轴长度和螺纹的更多信息请参见第3页和第14章“技术

规格”。

加工过程中，尤其加工金属材质时，

电动工具内会有导电粉尘积聚。这会

使电能传递到机壳上，引起暂时的电击危险。这就是为

什么有必要在电动工具工作时通过其尾部的通风槽有规

律地、经常地并且彻底地将工具内的压缩空气排走。此

时，必须牢牢固定工具。

建议使用固定抽气系统，并在电路下端放置接地故障断

路器（GFCI）。当角磨机由FI断路器切断时，必须对

其进行检查及清理。关于电机清洁更多信息请参见第9

章“清洁”。

加工诸如含铅漆材、木材、矿石及金属时产生的粉尘可

能对身体有害。接触或吸入此种粉尘可能导致操作者或

旁观者产生过敏反应和/或呼吸性疾病。甚至某些粉尘

被归类为致癌物质，例如，橡木和山毛榉粉尘，尤其当

混合木材调湿添加剂（如铬酸盐，木材防腐剂）时。加

工含石棉材料时，必须由专员进行处理。

IP4496_W 22-180_04_121220.indd 7IP4496_W 22-180_04_121220.indd 7 2012-12-20 10:16:512012-12-20 10:16:51

-可用粉尘吸取装置的地方，就应该使用。

-加工区域必须良好通风。

-建议使用过滤等级为P2的防尘面罩。

对于所加工材料请遵循国家要求。

请勿用于在处理过程中会产生有害粉尘或蒸气的物料

（例如：石棉）。

在粉尘较多的环境下工作时，请确保工具通风口处的清

洁。如果粉尘需要清除时，请首先切断电动工具的主电

源（用非金属物体切断），同时避免损坏内部器件。

切勿使用损坏的、偏心的或振荡的工具。

保护瓦斯管或水管、电线及承重壁（静态）不受损坏。

室外操作时，请在上游连接最大释放电流为30 mA的FI

断路器！

调试、更换或维修工具时，请将主电源拔下。

若辅助手柄损坏或断裂必须进行更换。更换之前切勿操

作工具。

若防护罩损坏或断裂必须进行更换。更换之前切勿操作

工具。

如果工具零件或防护装备丢失或有问题，不要打开机

器。

带软启动的工具（型号标记中用“X”指示）：机器打

开后如果快速加速到最大转速，会发生电子故障。其他

与安全相关的电子功能就会失效。需立即维修工具（见

12节）。

5. 概述

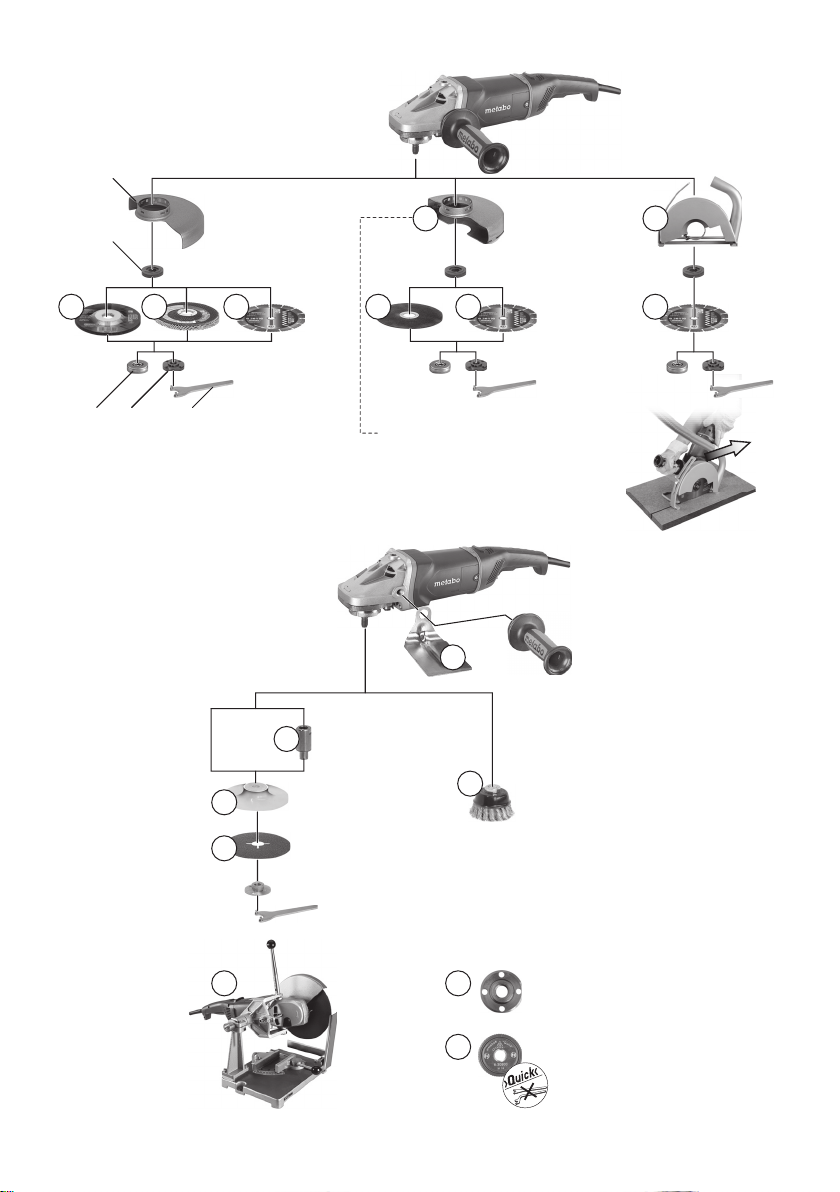

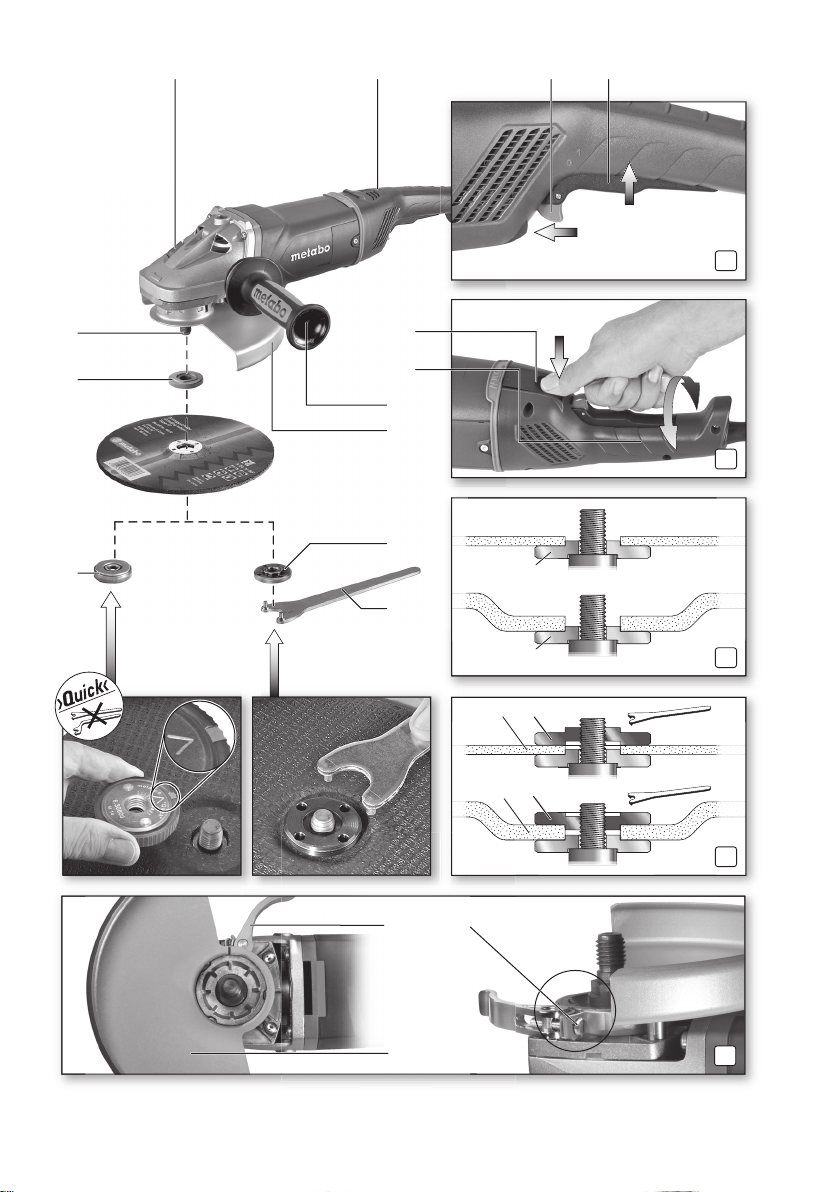

请参见第2页。

1 “快速”夹紧螺母*

2 支撑法兰

3 主轴

4 主轴锁定按钮

5 电子信号指示器*

6 锁（用来防止机器意外启动或连续运作）*

7 触发开关（用来开关机器）

8 按钮（用于转动主手柄）*

9 主手柄

辅助手柄/带减振功能的辅助手柄 *

11 防护罩

12 夹紧螺母*

13 双孔扳手*

快速松开夹具（调整防护罩时无需使用工具）*

15 螺丝（用于调整快速松开夹具的夹紧力）*

*随设备而异／不在配送范围内

6. 调试

如果配送时没有电源插头，只能由有资质的电工

接上适用的电源插头。

在接上电源前，请查看额定主电压及主频率（标

明在额定值标签上）是否与供应电源相吻合。

只能使用直径不小于1.5 mm2的延长线。延长线必须匹

配工具的额定功率（见技术规格）。如果使用线卷，必

须要将电线完全地卷起来。

6.1 安装辅助手柄

必须在辅助手柄（10）安装后才能操作。（根据

需求）用手将辅助手柄安全地拧进左边、中间或

右边的螺纹孔。

6.2 安装防护罩

（对于使用到磨轮的工作）

在调试前：将防护面罩安装好。

出于安全的原因，当进行粗磨时，应安装防护罩

（11）。

出于安全的原因，在进行切割工作前，应安装切

割专用的防护装备（见11节配件）。

请参见第2页图E。

-打开快速松开夹具（14）。将防护罩（11）安装到

指定位置。

-转动防护罩，使其闭口截面对着操作员。

-关闭快速松开夹具。

-如有必要，可拧紧螺丝（15）来增大快速松开夹具

的夹紧力（需先将快速松开夹具打开）。

使用配件时，务必让安全防护

装置罩住配件至少3.4 mm。

6.3 可旋转的主手柄（随产品而异）

只有在主手柄（9）合上时才能进行操作。请参

见第2页图B。

-按下按钮（8）。

-主手柄（9）现在可向两侧转动90°，也可合上主

手柄。

-确保主手柄（9）已经定位好：主手柄必须合上，

不能移动。

IP4496_W 22-180_04_121220.indd 8IP4496_W 22-180_04_121220.indd 8 2012-12-20 10:16:522012-12-20 10:16:52

6.4 电源

必须要用报警保险丝或断路器来保护电源插座。

型号标记中带“X”的工具:（带有集成的启动电流自动

限制装置（软启动））。也可以用快速熔断器或断路器

保护电源插座。

7. 安装磨轮

更换任何配件前请断开主电源。且工具必须切

断，主轴静止。

为安全起见，必须安装切割专用防护罩后，才

能进行切割操作（请参见第11章“配件”）。

7.1 锁定主轴

只有在主轴停止不动时才能按下主轴锁定按钮

（4）。

-按下主轴锁定按钮（4）并用手转动主轴（3）直到

感觉到主轴锁定按钮合上。

7.2 安装磨轮

请参见第2页图C。

- 将支撑法兰（2）安装到主轴。必须正确安装使法兰

在主轴上无法转动。

-如图C中所示，将磨轮放到支撑法兰（2）上。

磨轮必须平放于支撑法兰上。切割磨盘上的金属法

兰也同样必须平放于支撑法兰上。

7.3 固定/松开“快速”夹紧螺母（随产品而异）

固定“快速”夹紧螺母（1）：

如果配件的夹紧柄厚度大于8mm，则不能使用

“快速”夹紧螺母！此种情况下，使用带双孔扳

手（13）的夹紧螺母（12）。

只能在完好的操作条件下使用“快速”夹紧螺

母：箭头必须指向外环的缺口（请参见第2页

图）。

-锁紧主轴（见7.1节）。

-在主轴（3）上安装“快速”夹紧螺母（1）。请参

见第2页图。

-用手将“快速”夹紧螺母沿顺时针拧紧。

-顺时针转动磨轮将“快速”夹紧螺母拧紧。

松开“快速”夹紧螺母（1）：

-锁紧主轴（见7.1节）。

-用手将“快速”夹紧螺母沿逆时针松开。

7.4 紧固/松动夹紧螺母

（因功能而异）

紧固夹紧螺母（12）:

夹紧螺母的两侧是不同的。按下图所示将夹紧螺母旋到

主轴上：

请参见第2页图D。

-A）用于薄磨轮：

夹紧螺母（12）有棱的端面应朝上以使薄磨轮紧紧

固定。

B）用于厚磨轮：

夹紧螺母（12）有棱的端面应朝下以使夹紧螺母可

紧固于主轴上。

-锁定主轴。用双孔扳手（13）顺时针旋转夹紧螺母

（12）以加以固定。

松动夹紧螺母：

-锁定主轴（请参见第7.1节）。用双孔扳手（13）逆

时针旋转夹紧螺母（12）使其松动。

8. 使用

8.1 接通和切断

必须双手操纵工具。

必须先接通工具，才能操纵配件移向工件。

切勿让多余的粉尘和削屑残留在工具内。所以当

接通、切断工具时，必须将残留粉尘清除干净。

切断工具后，只有当电机完全停止后，才能将其

放下。

避免无意启动：当主电源关闭或电源切断时，必

须同时切断该电动工具电源。

连续工作中，如工具脱手，它会仍然处于运作状

态。因此，始终双手放在手柄上来握住工具，采

用安全的姿势并集中精神工作。

请参见第2页图A。

扭矩激活

接通:

将锁（6）沿箭头方向滑动并按下触发开关（7）。

断开: 松开触发开关（7）。

IP4496_W 22-180_04_121220.indd 9IP4496_W 22-180_04_121220.indd 9 2012-12-20 10:16:522012-12-20 10:16:52

连续工作（随产品而异）

接通: 将锁（6）沿箭头方向滑动，按下触发开关（7）

并保持按压状态。此时，工具被接通。现在再一

次将锁（6）沿箭头方向滑动以将触发开关（7）

锁住（连续工作）。

断开: 按下后松开触发开关（7）。

8.2 操作说明

研磨:

将工具平稳地放于工作表面并来回移动使工件表面不至

于过热。

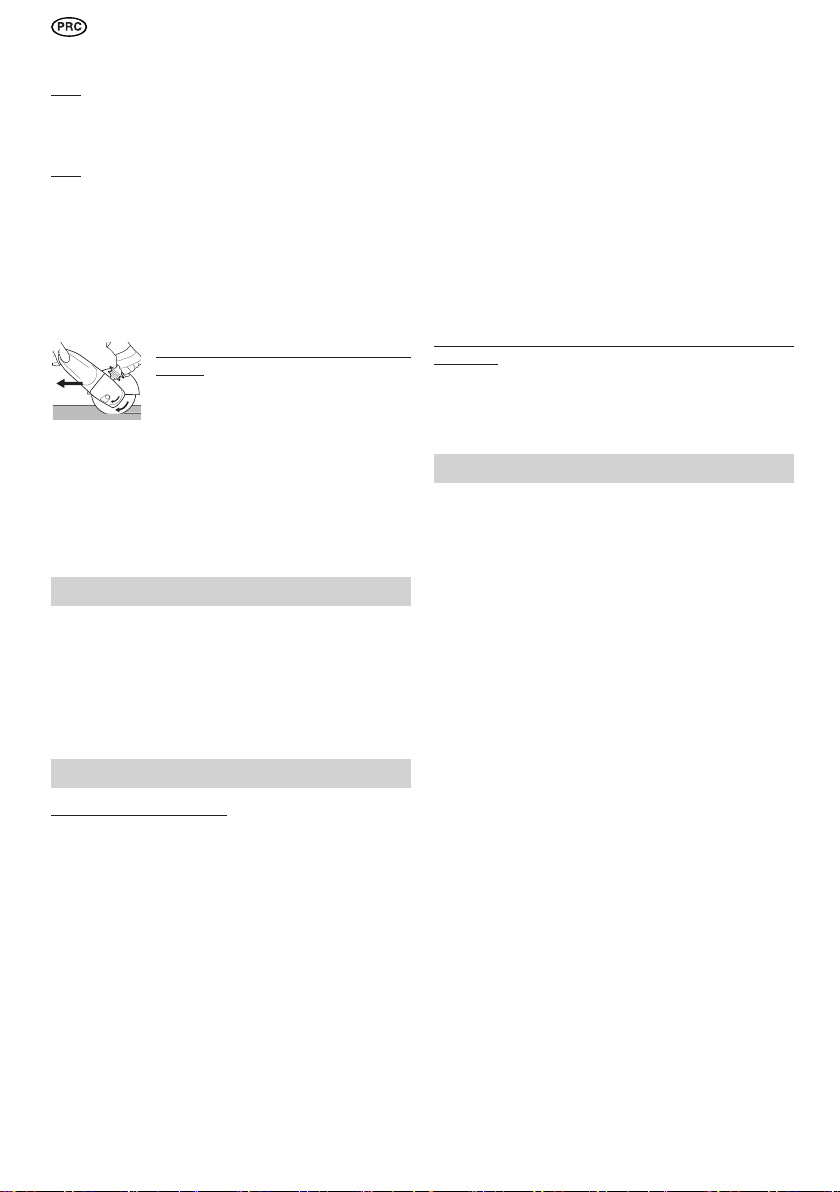

粗磨：将工具成30°-40°角放置以达到最佳加工效果。

切割：

加工方向必须与砂轮旋转方向相反（见

图示）。否则，工具有反冲、失控危

险。必须以适合加工材料的速度平稳

操纵工具。请勿歪斜，过度施力或左

右摇摆工具。

打磨：

将工具平稳地放于工作表面并来回移动使工件表面不至

于过热。

丝刷：

平稳地放下工具。

9. 清洁

电机清洁：通过其尾部的通风槽有规律地、经常地并且

彻底地将工具内的压缩空气排走。此时，必须牢牢固定

工具。

用于调整手柄的按钮（8）（随产品而异）：压缩空

气偶尔会吹向按钮（当按下按钮时，处于3个主手柄位

置）。

10. 故障排除

型号标记中带“X”的工具:

-过载保护：电子信号指示器（5）会亮起且负载转

速急剧下降。电机温度太高！将电机空载运行直到

温度下降且电子信号显示关闭。

-过载保护：电子信号指示器（5）会亮起且负载转

速稍有下降。工具过载运行。减少负载直到电子信

号显示关闭。

-麦太保S自动安全停止器：电子信号指示器（5）

会亮起且工具自动关闭。如果电流的转换速率过高

（例如，如果工具突然卡住或发生反冲），工具会

关闭。通过触发开关（7）关闭工具。然后再把开

关打开继续如常工作。尽量避免工具卡住。见4.2

节。

-重启保护：电子信号指示器（5）会闪烁且工具不

能启动。机器处于重启保护状态。若在机器开机的

状态下插入主电源插头，或者当前电流供应中断后

恢复，机器仍不能启动。请关闭机器重新启动。

-当接通时，工具会快速加速到最大转速，即启动电

流的自动限制装置（软启动）不工作。存在电子故

障。其他与安全相关的电子功能就会失效。需立即

维修工具（见12节）。

W 22-180, W 22-230, W 24-180, W 24-230, W 26-180,

W 26-230:

-接通过程会使电压出现短暂的下降。不适合的功率

可能会对其他设备带来损害。功率阻抗小于0.2欧姆

时不会造成故障。

11. 配件

只能使用麦太保原厂配件。

仅使用符合本使用说明中的要求和规范的配件。

将配件安全地安装好。如果在支架上操作时必须要把工

具固定好。工具失控会对人员产生伤害。

请参见第4页。

A 粗磨片（必须安装防护罩）

B 百叶窗式砂轮片（必须安装防护罩）

C 切割防护罩

D 切割片（必须安装切割防护罩）

E 金刚片（必须安装防护罩或切割防护罩）

F 带导槽（在工具上用螺丝固定）的切割防护罩（带

有连接到吸尘装置的适配器，在切割石板时可用来

吸走产生的石粉。）

G 护手罩（安装在辅助侧向手柄下）

H 接长件（同支撑盘配合使用，可使主轴和支撑盘间

距增长约35毫米）

I 支撑盘（用以支撑钢纸砂盘，必须用提供的支撑盘

夹紧螺母固定，必须安装护手罩）

IP4496_W 22-180_04_121220.indd 10IP4496_W 22-180_04_121220.indd 10 2012-12-20 10:16:532012-12-20 10:16:53

Autres manuels pour W 22-180

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Metabo Broyeur

Metabo

Metabo KNS 18 LTX 150 Manuel utilisateur

Metabo

Metabo DG 25 Set Manuel utilisateur

Metabo

Metabo WBA 12-125 Quick Manuel utilisateur

Metabo

Metabo RB 18 LTX 60 Instructions de fonctionnement

Metabo

Metabo W 650-100 Manuel utilisateur

Metabo

Metabo W 18 LTX 115 Manuel utilisateur

Metabo

Metabo WPBA 12-125 Quick Manuel utilisateur

Metabo

Metabo W 750-100 Manuel utilisateur

Metabo

Metabo WPB 12-150 Quick DS Manuel utilisateur

Metabo

Metabo WS 7400 Manuel utilisateur

Metabo

Metabo W 22-230 Manuel utilisateur

Metabo

Metabo G 500 Manuel utilisateur

Metabo

Metabo FSR 200 INTEC - Manuel utilisateur

Metabo

Metabo RBE 15-180 Manuel utilisateur

Metabo

Metabo WB 18 LTX BL 125 Manuel utilisateur

Metabo

Metabo WQ 1400 Manuel utilisateur

Metabo

Metabo PowerMaxx CC 12 BL Manuel utilisateur

Metabo

Metabo WEP 24-230 MVT Manuel utilisateur

Metabo

Metabo W 23-180 Manuel utilisateur

Metabo

Metabo WBA 11-125 Quick Manuel utilisateur

Metabo

Metabo WEA 11-125 Quick Manuel utilisateur

Metabo

Metabo WA 1000 Quick Manuel utilisateur

Metabo

Metabo W 18 LT BL 11-125 Manuel utilisateur

Metabo

Metabo W 1080-115 Manuel utilisateur

Manuels Broyeur populaires d'autres marques

Parkside

Parkside PWS 230 C3 Manuel utilisateur

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Manuel technique

PTA

PTA P1322 Manuel utilisateur

Crown

Crown CT13313 Manuel utilisateur

Parkside

Parkside 280250 Manuel utilisateur

Climax

Climax VM2150 Series Manuel utilisateur

Jet

Jet JPSG-618M1 Manuel de service

Makita

Makita GA4030 Manuel utilisateur

DeWalt

DeWalt DWEN202 Manuel utilisateur

Grizzly

Grizzly G2790 Manuel utilisateur

Fein

Fein MSf843-1a Manuel utilisateur

Bosch

Bosch GWS 14,4 V PROFESSIONAL Manuel utilisateur

RAMSET

RAMSET CBAGR18 Manuel utilisateur

Bosch

Bosch 8-115 Z Manuel utilisateur

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Manuel utilisateur

MW TOOLS

MW TOOLS ME15W Manuel utilisateur

Caravaggi

Caravaggi SP 20 Mode d'emploi

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Manuel technique
