Mediclinics E85 Manuel utilisateur

www.mediclinics.com

SECADOR DE MANOS / HAND DRYERS / SÉCHE-MAINS /

HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI /



E85 / E88 / E88C / E88CS / E88O

E85A / E88A / E88AC / E88ACS / E88AO

E85 / E88-F / E88C-F / E88CS-F / E88O

E85A / E88A-F / E88AC-F / E88ACS-F / E88AO-F

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

INSTALLATION AND OPERATING MANUAL



INSTALLATIONS - UND BENUTZERHANDBUCH

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO







-2-

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas

y cada una de las siguientes instrucciones de seguridad:

- Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato.

Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la

normativa de seguridad, tanto europea como local, que estén en vigor en ese momento.

- Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden

quedar al descubierto con el consecuente riesgo de electrocución.

- Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de

entrada con el objetivo de evitar el riesgo de electrocución.

- El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo

momento las distancias de seguridad marcadas en la normativa IEC actual.

- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que

puede darse el caso que requiera de una distancia de seguridad a una fuente de agua.

- Se deben prever medios de desconexión de la red de alimentación, con una separación de

contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser

incorporados a la red fija, de acuerdo con la normativa legal europea vigente.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con

capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si

se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una

manera segura y comprenden los peligros que implica. Los niños no deben jugar con el

aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños

sin supervisión.

- El aparato no debe ser instalado en una superficie inflamable.

- Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la

plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con

adhesivos o métodos similares está totalmente prohibido por las normas de seguridad

europeas.

INSTRUCCIONES DE SEGURIDAD

ESPAÑOL

www.mediclinics.com

-3-

Desmontaje para instalación

• Desenroscar los dos tornillos de

fijación con la llave especial.

• Retirar la carcasa con

precaución de no golpear

el interior de la máquina.

• Manipular la carcasa con cuidado.

Montaje

• El montaje se realizará por canalización posterior (A).

• Pasar el cableado eléctrico antes del apriete

de la base en la pared.

• Para la fijación en pared utilizar la plantilla

suministrada.

• Efectuar 4 taladros de ø 8 mm.,

con la precaución de limpiar los agujeros

del polvo resultante.

•Atornillar firmemente la base a la pared,

mediante un destornillador punta plana de 6 - 7 mm.

El aparato debe ser manipulado sólo por un técnico autorizado.

ATENCIÓN: Al desmontar la carcasa,

partes activas del aparato quedan accesibles.

El modelo automático dispone de sensores de proximidad instalados en la carcasa, próximos a la

salida de aire. Por dicho motivo el sensor debe ser conectado en el instante de la instalación. Una

vez montada la base en la pared, después de haber seguido los pasos indicados en los apartados

"desmontaje para instalación" y "montaje" debe procederse del siguiente modo:

1. En el interior de la carcasa se encuentra el cable de los sensores asido por una sujeción. Con

precaución de no tirar del cable desprenderlo de su sujeción provisional.

2. Sujetando la carcasa de modo que el cable no quede en ningún caso en tensión, conectarlo a la

placa electrónica de la base, en la ficha conector que se encuentra en el centro y a la derecha de la

misma. Sólo tiene una posición en la que entra suave. No forzar la conexión.

3. Proceder al montaje de la carcasa, cuidando que el cable de los sensores quede situado por

debajo de la voluta negra de expulsión de aire. Para el montaje encajar la carcasa en la base y

atornillar los dos tornillos inferiores.

INSTALACIÓN

-4-

Tener siempre cuidado de:

• No tensar nunca el cable.

• No forzar la conexión del conector.

• En manipulaciones posteriores, recordar que no se debe tirar

del cable del sensor que hay entre la base y la carcasa.

Se deben prever medios de desconexión de la red de alimentación, con una separación de

contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser

incorporados a la instalación fija. Durante el proceso de instalación deben ser consideradas las

áreas de protección según Norma VDE 0100.

El aparato secamanos debe ser instalado únicamente sobre una superficie cerrada (pared, tabique o

similar).

Modelos automáticos

R - Resistencia

M - Motor

S - Sensor

G - Tierra

Modelos con pulsador

R - Resistencia

M - Motor

T - Temporizador

G - Tierra

INSTALACIÓN

ESQUEMA ELÉCTRICO

www.mediclinics.com

-5-

COMPONENTE

NÚMERO

CÓDIGO

Motor

RC94748

Resistencia

RC95760

Temporizador

RC95730

Sensor

RC95600-CE

Escobillas

RC95749

Turbina

RC95777

DESPIECE BÁSICO

-6-

Para obtener un buen secado de las manos, es aconsejable un buen aclarado de las mismas,

eliminando los restos de jabón.

Por razones de higiene es muy importante secarse bien las manos.

Modelos pulsador

Pulsar el botón de accionamiento.

A continuación aproximar las manos

a la tobera y frotarlas.

Ir retirando paulatinamente las manos

hasta una distancia aproximada de 10 - 15 cm.

El secamanos actúa durante 36 segundos,

tras los cuales se detendrá y estará

en disposición para actuar de nuevo.

Modelos automáticos

Actúan por detección de las manos.

Al aproximarse a unos 10-15 cm. de la tobera,

el secamanos se pondrá en funcionamiento.

A continuación frotar las manos, retirándolas

paulatinamente hasta una distancia máxima

de 15-20 cm. El secamanos se detendrá

a los 2-3 segundos, una vez retiradas las manos.

En caso de bloqueo del sensor por vandalismo

este detendrá totalmente su funcionamiento.

En modelos automáticos dejar una separación

mínima con respecto a posibles repisas,

mármoles o lavamanos de 40 cm.

Este aparato no está preparado para que lo utilicen personas con alguna discapacidad

física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser que

con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la supervisión de

un responsable de seguridad.

CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA RESPONSABLE

DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y ASEGURARSE DE QUE NO

ESTÁ JUGANDO CON EL.

Una adecuada limpieza de la máquina alargará su vida útil. Se recomienda como mínimo una vez al

año extraer el polvo que se haya acumulado en el interior de la máquina.

MODO DE EMPLEO

MANTENIMIENTO PREVENTIVO Y LIMPIEZA

www.mediclinics.com

-7-

1- Desconectar la entrada de corriente al secador.

2- Desenroscar los dos tornillos de fijación con la llave especial.

3- Extraer la carcasa. (Ver "Desmontaje para instalación").

4- Con un cepillo de cerdas suaves limpiar el polvo acumulado en la turbina, efectuando

manualmente un giro.

5- Con el mismo cepillo limpiar el polvo acumulado en el resto de componentes.

6- Con un cepillo mediano limpiar la rejilla de entrada de aire.

Controlar el estado de las escobillas. Éstas deben reemplazarse cuando su longitud sea menor de 5

mm.

7- Una vez finalizadas las operaciones de mantenimiento, volver a montar la carcasa, apretar a los

tornillos y conectar la corriente.

8- Poner en marcha la máquina sucesivamente, hasta que no salgan restos de polvo por la tobera.

LIMPIEZA CARCASAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar detergentes de ningún

tipo, ni ácidos, lejias, abrasivos, salfumanes, etc.

Precaución de no dañar ni forzar ningún componente.

MODO DE LIMPIEZA

-8-

Before to carry on any operation, please read carefully and take into account the

following safety instructions:

-Only a qualified technician can install, adjust and maintain this device. All this operations must

be always done according to the current legal European Standards of installation and according

the local installation regulations as well.

-Be careful when the casing of the appliance is dismantled because active parts of the device

become accessible and then there is a potential risk of an electric shock.

-Before any electrical manipulation, the electrical current must be cut in order to avoid any

electric shock risk

-The device must be fixed out of reach of a water source in order to fulfil the security distances

marked into the current IEC standards.

-Be careful because local installation requirements can ask a concrete safety distance. Take into

account these local requirements as well.

-Hairdryers must be fixed out of reach of a person taking a bath or a shower.

-Means for disconnection, with contact separations at least 3 mm (0.12"), must be incorporated

in the fixing wiring involving all poles, accordingly to the current legal European Standards.

-The installer must make sure that the electric system is grounded in accordance with the law in

force.

-This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

-The device could not be installed on a normally inflammable surface.

-To fix the hand dryer to the wall follow the instructions of this manual and use the template

provided with the device as well. To fix the machine with adhesives or similar methods is

forbidden by the European safety standards.

SAFETY INSTRUCTIONS

ENGLISH

www.mediclinics.com

-9-

Dismantling for installation

• Unscrew the two lockscrews

with the special SANIFLOW wrench.

• Remove the cover, taking care

not to knock the equipment.

• Handle the cover with care.

Mounting

• Concealed wiring mounting (A).

• Put the wiring through before tightening

up the base on the wall.

• Use the template provided for wall fixing.

• Drill 4 holes with diameter of 8 mm. (5/16”),

taking care to clean the dust.

• Screw the base firmly to the wall using

a 6-7 mm. (1/4”) flat-ended screwdriver.

Machine must be handled only

by an autorized techinician.

WARNING: When dismantle the cover,

electrical live and basic insulated parts

are accesible.

The automatic model has proximity sensors mounted on the cover, close to the air outlet.Therefore

the sensor has to be connected during the installation. Once the base fixed to the wall, after the

follow-up of all the steps shown in the sections "dismantling for installation" and "mounting" the

procedure is as follows:

1. Inside the cover you can find the sensors wire fixed by a subjection. Detach it from its provisional

subjection by taking care of not to pull the wire (A).

2. Hold the cover without tightening the wire. Plug it into electronic plate from the base, into the

connector card wich you can find in the middle and right side of same. There is only a position that

fits smooth. Do not force the connection (B).

3. When mounting the cover, take care that the sensors wire remains under the black evolute of air

ejection. For the assembly, insert the cover into the base and screw the two lockscrews underneath.

INSTALLATION

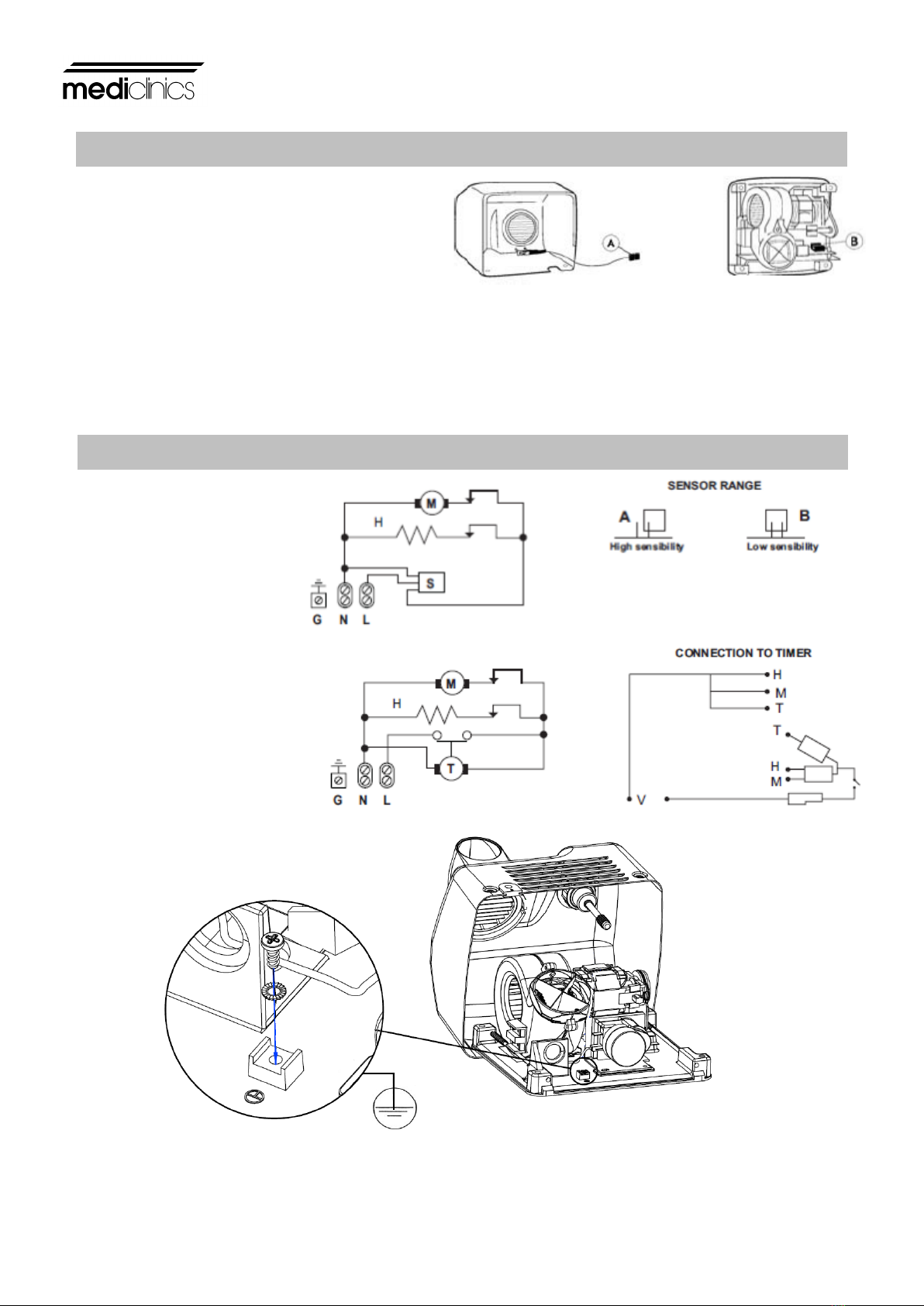

-10-

Take always care of:

• Never tighten the wire.

• Not to force the connector’s connexion.

• By handling it later recall not to pull the sensor’s wire between the base and the cover

Means for disconnection with contact separations at least 3 mm. (0,12”) must be incorporated in the

fixed wiring.

During the installation process, the protection areas should be considered according to norm VDE

0100. The hand dryer must only be installed on a closed surface (wall, partition or similar).

Automatic models

H - Heating element

M - Motor

S - Sensor

G - Ground

Models with pushbutton

H - Heating element

M - Motor

T - Timer

G - Ground

INSTALLATION

WIRING DIAGRAM

Autres manuels pour E85

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Mediclinics Séchoir

Mediclinics

Mediclinics M88-UL Manuel utilisateur

Mediclinics

Mediclinics M12A Manuel utilisateur

Mediclinics

Mediclinics M99A-UL Manuel utilisateur

Mediclinics

Mediclinics M09A Manuel utilisateur

Mediclinics

Mediclinics Saniflow E05A Manuel utilisateur

Mediclinics

Mediclinics BabyMedi CTMEHZ-I Manuel utilisateur

Mediclinics

Mediclinics Dualflow Plus Series Manuel utilisateur

Mediclinics

Mediclinics M23A Manuel utilisateur

Mediclinics

Mediclinics E85 Manuel utilisateur

Mediclinics

Mediclinics M24A Manuel utilisateur

Mediclinics

Mediclinics M06A Manuel utilisateur

Mediclinics

Mediclinics M23A Manuel utilisateur

Mediclinics

Mediclinics SC1088HT Manuel utilisateur

Mediclinics

Mediclinics E05 Manuel utilisateur

Mediclinics

Mediclinics M09A Manuel utilisateur

Mediclinics

Mediclinics E05 Manuel utilisateur

Mediclinics

Mediclinics M96A Manuel utilisateur

Mediclinics

Mediclinics M14ACS-UL Manuel utilisateur

Mediclinics

Mediclinics M02A Manuel utilisateur

Mediclinics

Mediclinics M04A Manuel utilisateur

Mediclinics

Mediclinics M99A Manuel utilisateur

Mediclinics

Mediclinics M04A Manuel utilisateur

Mediclinics

Mediclinics Mediflow Logyc Dry Manuel utilisateur

Mediclinics

Mediclinics E88 Manuel utilisateur

Manuels Séchoir populaires d'autres marques

Bosch

Bosch WTA79200GB Manuel utilisateur

Amana

Amana W10233410A Manuel utilisateur

Miele

Miele TWH 780 WP Manuel utilisateur

Asko

Asko T760 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manuel utilisateur

Bosch

Bosch Logixx 10 WTB76556GB Fiche technique

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Mode d’emploi

Electrolux

Electrolux EW2H328R2 Manuel utilisateur

Beko

Beko DS8433RX1M Manuel utilisateur

Dawlance

Dawlance Spinner DS 6000 C Manuel utilisateur

Electrolux

Electrolux TP5080TW Manuel utilisateur

AEG

AEG TR838P4OB Manuel utilisateur

Indesit

Indesit IDV 75 Manuel utilisateur

Infiniton

Infiniton SD-DG85C Manuel utilisateur

BOMANN

BOMANN WT 5019 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manuel utilisateur

Asko

Asko T793C Manuel utilisateur

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manuel utilisateur
