Medeli DD400 Manuel utilisateur

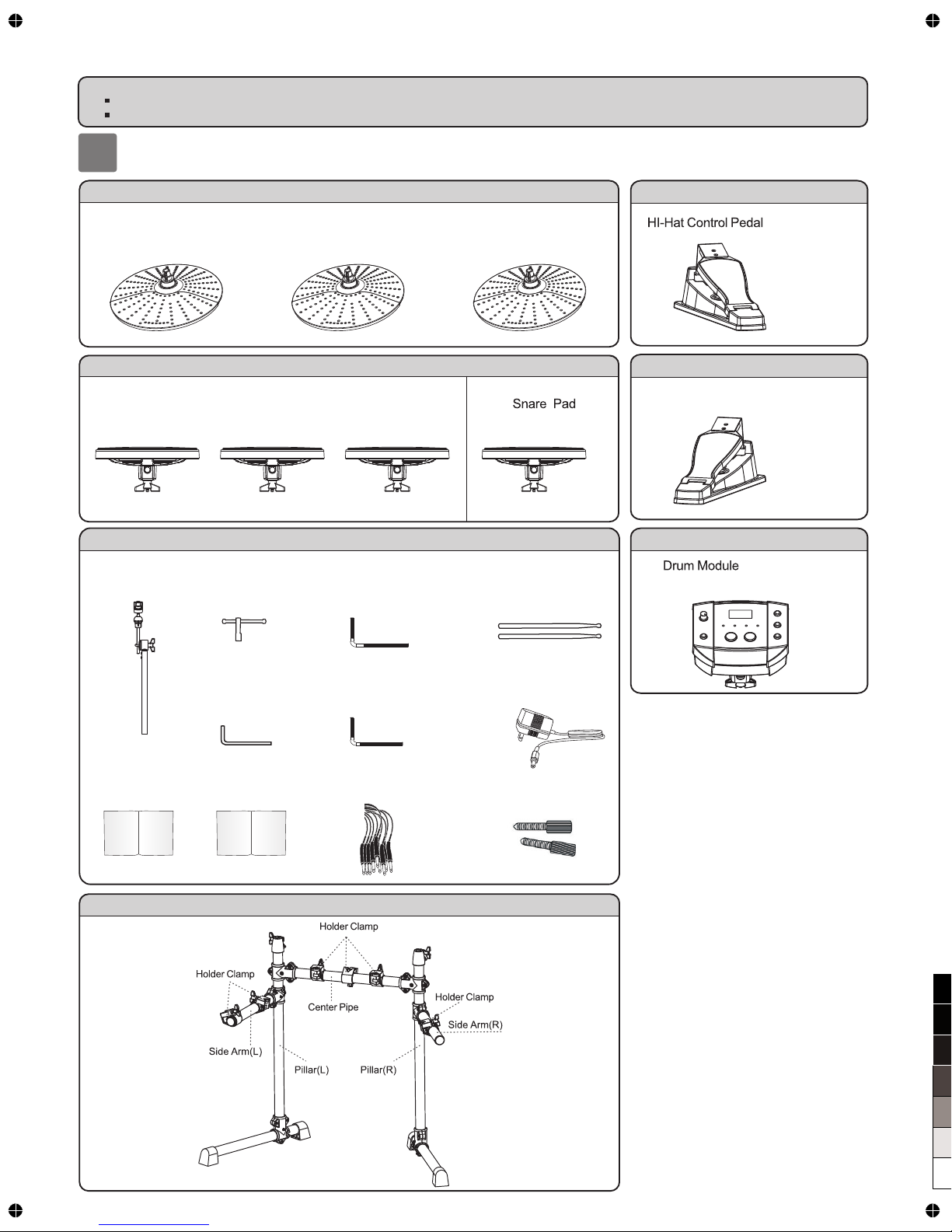

1Check the include items

Setup Guide

CYMBAL PADS BOX

Cymbal Pad for Hi-Hat Cymbal Pad for Crash

DRUM PADS BOX

ACCESSORIES BOX

STAND AND CYMBAL HOLDER BOX

Cymbal Holder x3 Drumsticks

Owner’s Manual Setup Guide

Hexagon Key

WARNING:

Drum key can be pinched when adjusting clamps with drum key. Operate carefully.

Be careful around pipe ends, inside the pipe and screw ends. Metal shavings, etc. May injure your fingers.

AC Adaptor

Connection Cable X 9

Cymbal Pad for Ride

HI-HAT PEDAL BOX

DRUM MODULE BOX

Drum Key Snare L - Metal Rod X 1

(Length:165mm)

Tom&Module L - Metal Rod X4

(Length:110mm)

Tom Pad x3

BASS DRUM BOX

Bass Drum Pedal

Handscrew X 2

100

aw_DD400_Setup_Manual_G03_140319

2014󾾠󾾠3󾾠󾾠19󾾠󾾠 11:44:27

Attach the Parts

Attach the Pads

1. Loosen wing nut on the holder clamp, which is on the center pipe、

Side arm(L) and Side arm (R).

2. Insert the Snare L-Metal Rod into the holder clamp on the Side

arm(L),then insert the Tom&Module L-Metal Rod into the holder

clamp on the Center Pipe and Side Arm(R), tighten wing nuts on

the holder clamp.

3. Attach drum pads to the Snare L-Metal Rod and the Tom&Module

L-Metal Rods then tighten wing nuts , Repeat for each pad.

Attach the Cymbal Pads

1. Loosen wing nut on the holder clamp on pillar(L)、、 pillar(R)

and side arm(L).

2. Insert each cymbal holder into pillar(L)、 pillar(R)、side arm(L),

and tighten wing nut.

3. Remove wing nut and felt washer from cymbal lilter.

4. Place cymbal pad on tilter assembly.

Re-attach the felt washer and wing nut. Tighten wing nut.

100

aw_DD400_Setup_Manual_G03_140319

2014󾾠󾾠3󾾠󾾠19󾾠󾾠 11:44:30

Attach the Drum Module

Connection Procedure

Are you ready? Let's enjoy playing it.

Place the pedal on the floor on your left side.

Place the bass drum pedal on the floor in the center

of rack.

Please connect the clearly marked cables from the

pads to the correct inputs on the drum module.

Connect the Pads to the Drum Module

DD400_G03

Cymbal Pad

To Tom1 RideTo

To Crash

Drum Module

To Tom2

To Tom3

To Snare

Drum Pad

To HI-Hat

PedalHi-Hat

To Hi-Hat control To Kick

Bass Drum Pedal

2. Insert the "L-Metal Rod" to the clamp

3. Insert the drum module to the L-Metal Rod

Tighten the wing screw on the clamp.

Loosen wing nut on the clamp ,

wich is on the center pipe.

100

aw_DD400_Setup_Manual_G03_140319

2014󾾠󾾠3󾾠󾾠19󾾠󾾠 11:44:32
