DDRRYYEERR DDOOOORR RREEVVEERRSSAALL IINNSSTTRRUUCCTTIIOONNSS

Tools Needed

Flat-blade screwdriver Plastic putty knife Minimum 8" long TORX®T25®

star driver #2 Phillips screwdriver

You can change your door swing from a right-side opening to a left-side opening, if desired. The following instructions are applicable for

models with a side-opening door.

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so could result in death or electrical shock.

3. Lift door off top screws

Lift door until top screws in dryer cabinet are in large part of hinge

slot. Pull door forward off screws. Set door (handle side up) on top

of dryer. Remove top screws from dryer cabinet.

1. Place towel on dryer

Place towel on top of dryer to avoid damaging the surface.

4. Remove screws from hinges

Remove screws attaching hinges to door.

2. Remove bottom screws

Open dryer door. Remove bottom screws from dryer cabinet side

of hinges. Loosen (do not remove) top screws from dryer cabinet

side of hinges.

5. Remove screws from door

Remove screws at top, bottom, and side of door (4 screws) that

hold the inner and outer door together. Holding door over towel on

dryer, grasp sides of outer door and lift to separate it from inner

door. Set outer door aside.

NOTE: Do not pry apart with putty knife or screwdriver. Do not pull

on door seal or plastic door catches.

TORX and T25 are trademarks of Acument Intellectual Property, LLC.

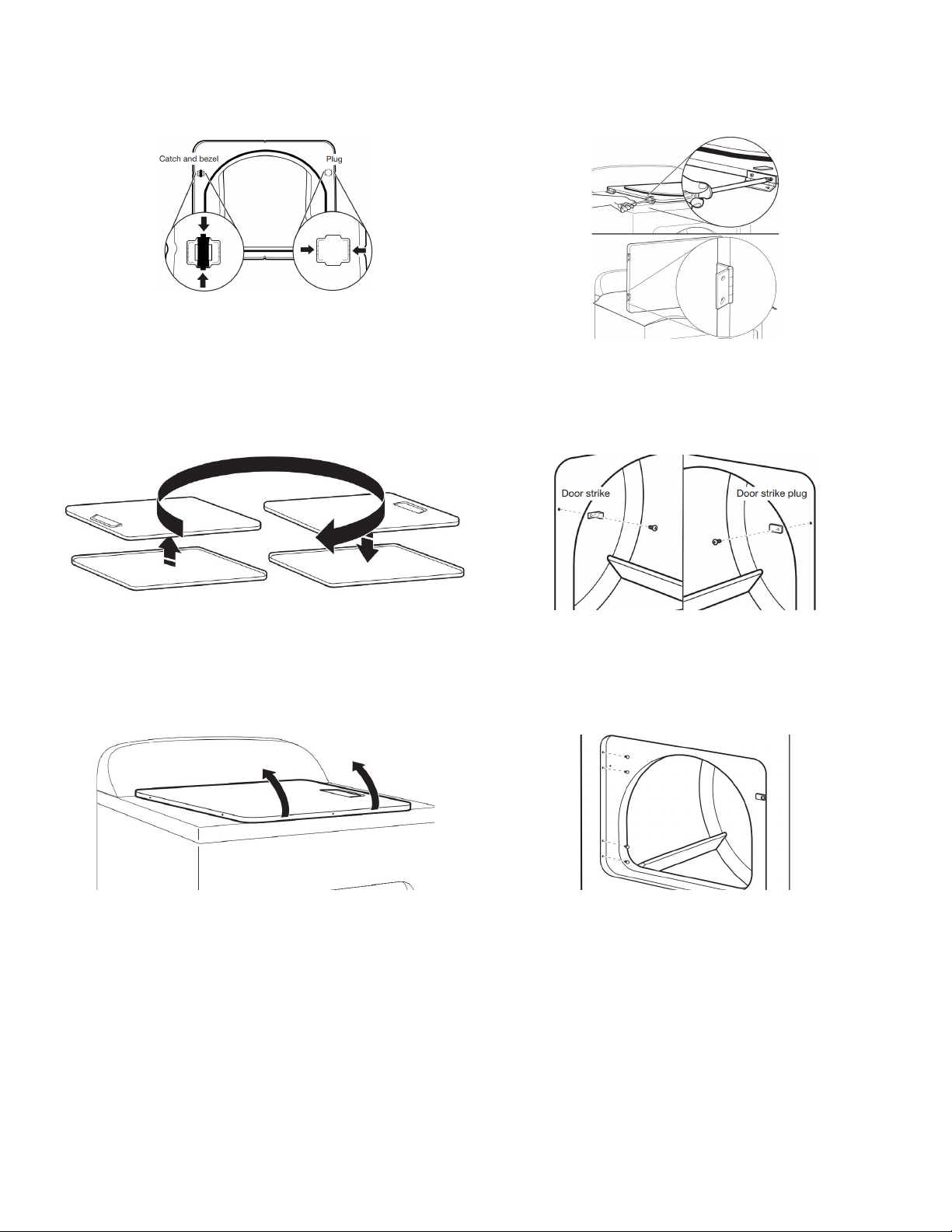

6. Switch door catch, bezel, and plug

Remove the door catch, bezel, and plug from the inside of the

inner door by squeezing and pulling/pushing them. Place the door

catch, bezel, and plug on the sides opposite from where they

were.

9. Attach door hinges

Reattach door hinges to dryer door so that the larger hole is at the

bottom of the hinge.

7. Rotate outer door

Rotate outer door 180º and set it back down on inner door.

Reattach outer door panel to inner door panel so handle is on the

side where hinges were just removed. Insert 4 door screws.

10. Remove door strike and door strike plug

Remove door strike and door strike plug from dryer cabinet. Insert

the door strike into door strike plug hole and secure with screw.

Insert door strike plug into original door strike hole and secure

with screw.

8. Flip door over

Flip door over so handle side is down.

11. Remove and transfer hinge hole plugs or

covers

Use a small, flat-blade screwdriver to gently remove 4 hinge hole

plugs or covers on left side of dryer cabinet. Transfer plugs or

covers into hinge holes on right side of dryer cabinet.

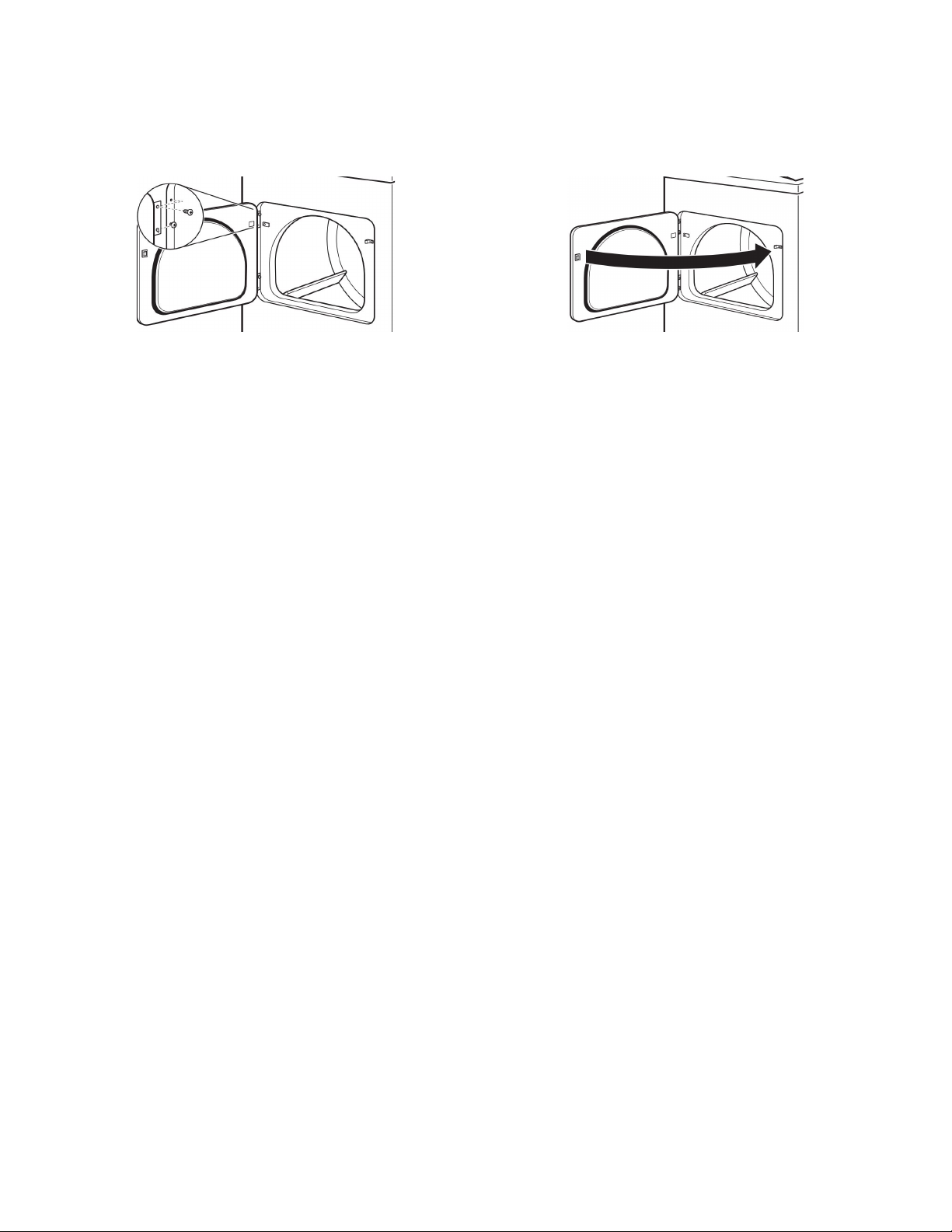

12. Insert screws in hinge holes on dryer

cabinet

NOTE: Two people may be needed to reinstall door.

Insert screws into the bottom holes on left side of dryer cabinet.

Tighten screws halfway. Position door so large end of door hinge

slot is over screws. Slide door up so screws are in bottom of slots.

Tighten screws. Insert and tighten top screws in hinges.

13. Check door strike alignment

Close door and check that door strike aligns with door catch. If

needed, slide door catch left or right within slot to adjust

alignment.

Troubleshooting

See your Owner’s Manual or visit our website and reference Frequently Asked Questions to possibly avoid the cost of a service call.

IINNSSTTRRUUCCTTIIOONNSS PPOOUURR IINNVVEERRSSIIOONN DDEE PPOORRTTEE DDEE SSÉÉCCHHEEUUSSEE

Outils nécessaires

Tournevis à tête plate Couteau à mastic en plastique Tournevis étoile TORX®T25®

d’une longueur minimum de

8 po

Tournevis cruciforme no 2

Au besoin, il est possible d’inverser le sens d’ouverture de la porte de la sécheuse. Les instructions suivantes concernent les modèles

avec porte à ouverture latérale.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer un

décès ou un choc électrique.

3. Soulever la porte pour la dégager des vis

supérieures

Soulever la porte jusqu’à ce que les vis supérieures dans la

caisse se trouvent dans la partie large de l’encoche de la

charnière. Tirer vers l’avant pour dégager des vis. Placer la porte

(côté poignée vers le haut) sur la sécheuse. Retirer les vis

supérieures de la caisse.

1. Placer une serviette sur la sécheuse

Placer la serviette sur le dessus de la sécheuse pour éviter

d’endommager la surface.

4. Ôter les vis des charnières

Retirer les vis fixant les charnières à la porte.

2. Ôter les vis inférieures

Ouvrir la porte de la sécheuse. Ôter les vis inférieures du côté

charnière de la caisse. Desserrer (ne pas retirer) les vis

supérieures du côté charnière de la caisse.

5. Ôter les vis de la porte

Retirer les vis du dessus, du bas et du côté de la porte (4 vis) qui

maintiennent ensemble l’intérieur et l’extérieur de la porte. Tout en

maintenant la porte sur une serviette et sur la sécheuse, saisir les

côtés de la porte externe et soulever pour la séparer de la porte

interne. Mettre l’extérieur de la porte de côté.

REMARQUE : Ne pas utiliser de couteau à mastic ou de

tournevis pour séparer les portes. Ne pas tirer sur le joint ou les

pitons de retenue en plastique de la porte.

TORX et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC

6. Inversion du côté d’installation de la gâche,

du boîtier et du bouchon d’obturation de la

porte

Retirer la gâche, le boîtier et le bouchon d’obturation de l’intérieur

de la partie interne de la porte en serrant les côtés puis en tirant/

repoussant ces éléments. Placer la gâche, le boîtier et le bouchon

d’obturation de la porte sur le côté opposé à leur position

précédente.

9. Fixer les charnières de porte

Réinstaller les charnières de porte sur la porte de la sécheuse de

façon à ce que le trou le plus gros se trouve dans la partie

inférieure de la charnière.

7. Faire pivoter la porte externe

Faire pivoter la porte externe de 180°, puis la replacer sur la porte

interne. Fixer à nouveau le panneau de porte externe à la porte

interne de façon à ce que la poignée se trouve du côté où les

charnières viennent d’être retirées. Insérer les 4 vis de porte.

10. Retirer la gâche de la porte et le bouchon

de gâche de la porte

Retirer la gâche de la porte et le bouchon de gâche de la porte de

la caisse de la sécheuse. Insérer la gâche de la porte dans le trou

du bouchon de gâche de la porte, puis la fixer avec une vis.

Insérer le bouchon d’obturation de la gâche de porte dans le trou

de gâche de porte d’origine, puis fixer avec une vis.

8. Retourner la porte

Retourner la porte de façon à ce que la poignée soit orientée vers

le bas.

11. Retirer les bouchons ou couvercles

d’obturation de charnière et les transférer

Utiliser un petit tournevis à lame plate pour retirer avec précaution

les 4 bouchons ou couvercles d’obturation du côté gauche de la

caisse de la sécheuse. Transférer les bouchons ou couvercles

d’obturation dans les trous de charnière du côté droit de la caisse

de la sécheuse.

12. Insérer les vis dans les trous de charnière

de la caisse de la sécheuse

REMARQUE : Il faudra peut-être deux personnes pour réinstaller

la porte.

Insérer les vis dans les trous inférieurs du côté gauche de la

caisse. Serrer les vis à moitié. Positionner la porte de façon à ce

que le côté large de l’encoche de la charnière de porte se trouve

au-dessus des vis. Faire glisser la porte vers le haut de façon à ce

que les vis se trouvent au fond des encoches. Serrer les vis.

Insérer les vis supérieures dans les charnières et les serrer.

13. Contrôler l’alignement de la gâche de la

porte

Fermer la porte et vérifier que la gâche de la porte est alignée

avec le piton de retenue de la porte. Au besoin, faire glisser le

piton de retenue de la porte vers la gauche ou vers la droite à

l’intérieur de l’encoche pour régler l’alignement.

Dépannage

Voir le manuel d’utilisation ou consulter notre site Web et la Foire aux questions pour éventuellement éviter le coût d’une intervention de

réparation.

IINNSSTTRRUUCCCCIIOONNEESS PPAARRAA IINNVVEERRTTIIRR EELL SSEENNTTIIDDOO DDEE AABBEERRTTUURRAA DDEE LLAA

PPUUEERRTTAA DDEE LLAA SSEECCAADDOORRAA

Herramientas necesarias

Destornillador de cabeza plana Cuchillo plástico para masilla Destornillador estrella TORX®

T25®de 8” de largo como

mínimo

Tournevis cruciforme no 2

Puede invertir el cierre de la puerta de la abertura hacia la derecha a la abertura hacia la izquierda, si lo desea. Las siguientes

instrucciones son para los modelos con puertas de abertura lateral.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de sacar las

puertas.

No seguir esta instrucción puede ocasionar la muerte o

choque eléctrico.

3. Levante y quite la puerta de los tornillos de

la parte superior

Levante la puerta hasta que los tornillos superiores de la carcasa

estén en la parte grande de la ranura de la bisagra. Jale hacia

adelante para sacarla de los tornillos. Coloque la puerta (con el

lado de la manija hacia arriba) encima de la secadora. Quite los

tornillos superiores de la carcasa.

1. Coloque una toalla sobre la secadora

Coloque una toalla encima de la secadora para evitar dañar la

superficie.

4. Quite los tonillos de las bisagras

Retire los tornillos que fijan las bisagras a la puerta.

2. Quite los tornillos inferiores

Abra la puerta de la secadora. Extraiga los tornillos inferiores de

las bisagras del lado de la carcasa. Afloje (no extraiga) los

tornillos superiores de las bisagras del lado de la carcasa de la

secadora.

5. Quite los tornillos de la puerta

Quite los tornillos que se encuentran en la parte superior, inferior

y en los laterales de la puerta (4 tornillos) que mantienen la

puerta interior y exterior juntas. Sosteniendo la puerta sobre la

toalla encima de la secadora, sujete los lados de la puerta

exterior y levántela con cuidado para separarla de la puerta

interior. Deje la puerta exterior a un lado.

NOTA: No haga palanca con un cuchillo para masilla o un

destornillador. No jale el sello de la puerta ni los seguros de

plástico de la puerta.

TORX y T25 son marcas registradas de Acument Intellectual Properties, LLC.

6. Intercambie el seguro de la puerta, el bisel

y el tapón

Quite el seguro de la puerta, el bisel y el tapón del interior de la

puerta interna; para ello, apriete y tire de cada uno. Coloque el

seguro de la puerta, el bisel y el tapón en los lados opuestos a los

que se encontraban.

9. Fije las bisagras de la puerta

Vuelva a fijar las bisagras de la puerta a la puerta de la secadora,

de manera que el orificio más grande quede en la parte inferior de

la bisagra.

7. Gire la puerta exterior

Gire la puerta exterior 180° y colóquela de nuevo sobre la puerta

interior. Vuelva a fijar el panel exterior al panel interior de la

puerta, de modo que la manija quede en el lado de donde se

acaban de quitar las bisagras. Inserte los 4 tornillos de la puerta.

10. Quite el tope de la puerta y el tapón del

tope de la puerta

Saque el tope de la puerta y el tapón del tope de la puerta del

gabinete de la secadora. Inserte el tope de la puerta en el orificio

del tapón del tope de la puerta y asegúrelo con un tornillo. Inserte

el tapón del tope de la puerta en el orificio del tope original y

asegúrelo con un tornillo.

8. Dé vuelta la puerta

Dé vuelta la puerta de modo que la manija quede hacia abajo.

11. Quite y transfiera los tapones o cubiertas

de los orificios de las bisagras

Use un destornillador pequeño de hoja plana para quitar

cuidadosamente 4 tapones de los orificios de las bisagras en el

lado izquierdo de la carcasa de la secadora. Mueva los tapones

de los orificios de la bisagra al lado opuesto de la carcasa de la

secadora.

W11385856A

12. Inserte los tornillos en los orificios de la

bisagra que está en el gabinete de la

secadora

NOTA: Para volver a instalar la puerta, es posible que se deba

hacerlo entre dos personas.

Inserte los tornillos en los orificios inferiores, en el lado izquierdo

del gabinete de la secadora. Ajuste los tornillos hasta la mitad.

Coloque la puerta de modo que el extremo grande de la ranura

de la bisagra de la puerta quede sobre los tornillos. Deslice la

puerta hacia arriba, de modo que los tornillos queden en la parte

inferior de las ranuras. Ajuste los tornillos. Inserte y ajuste los

tornillos superiores en las bisagras.

13. Revise el alineamiento del tope de la

puerta

Cierre la puerta y verifique que el tope de la misma esté alineado

con el seguro de la puerta. De ser necesario, deslice el seguro de

la puerta hacia la izquierda o derecha dentro de la ranura para

ajustar el alineamiento.

Solución de problemas

Consulte el Manual del usuario o visite nuestro sitio web y consulte la sección de "Preguntas frecuentes", para evitar posiblemente el

costo de una visita de servicio técnico.

Autres manuels pour MGD6200KW

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Maytag Séchoir

Maytag

Maytag Bravos MGDB200 Manuel utilisateur

Maytag

Maytag MDE20CS Manuel utilisateur

Maytag

Maytag MDE2400AY Series Manuel utilisateur

Maytag

Maytag MDG31PDAWW Guide de l'administrateur

Maytag

Maytag MEDC300BW Manuel utilisateur

Maytag

Maytag MGDB700VQ - R BravosR Gas Dryer Manuel utilisateur

Maytag

Maytag CYE3005AYW Manuel utilisateur

Maytag

Maytag MD-24 Manuel utilisateur

Maytag

Maytag MDG52 Manuel utilisateur

Maytag

Maytag MDE6700A Series Manuel

Maytag

Maytag MED5591TQ0 Manuel utilisateur

Maytag

Maytag W10267633A Manuel utilisateur

Maytag

Maytag ld5004 Manuel utilisateur

Maytag

Maytag MGDC200X Instructions d'utilisation

Maytag

Maytag MGD7000AG1 Manuel utilisateur

Maytag

Maytag Performance MGDE400X Manuel utilisateur

Maytag

Maytag MGD5801TW0 Manuel utilisateur

Maytag

Maytag MLG32PDB Manuel utilisateur

Maytag

Maytag W10529646B Manuel utilisateur

Maytag

Maytag 4KMEDC100 Manuel utilisateur

Maytag

Maytag MEDZ600TE - Epic Z Front Load Electric Dryer Manuel utilisateur

Maytag

Maytag Bravos W10201177B Manuel utilisateur

Maytag

Maytag MGDZ600TB2 Manuel utilisateur

Maytag

Maytag MED6400TQ - Bravos 7 cu. Ft. Electric Dryer Manuel utilisateur

Manuels Séchoir populaires d'autres marques

Bosch

Bosch WTA79200GB Manuel utilisateur

Amana

Amana W10233410A Manuel utilisateur

Miele

Miele TWH 780 WP Manuel utilisateur

Asko

Asko T760 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manuel utilisateur

Bosch

Bosch Logixx 10 WTB76556GB Fiche technique

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Mode d’emploi

Electrolux

Electrolux EW2H328R2 Manuel utilisateur

Beko

Beko DS8433RX1M Manuel utilisateur

Dawlance

Dawlance Spinner DS 6000 C Manuel utilisateur

Electrolux

Electrolux TP5080TW Manuel utilisateur

AEG

AEG TR838P4OB Manuel utilisateur

Indesit

Indesit IDV 75 Manuel utilisateur

Infiniton

Infiniton SD-DG85C Manuel utilisateur

BOMANN

BOMANN WT 5019 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manuel utilisateur

Asko

Asko T793C Manuel utilisateur

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manuel utilisateur
