Master WiSlide 500 KG Manuel d'utilisation
WiSlide 500 KG
COD.1122.5 FORZA 450 N-ANTA MASSIMA 5000 MM
ALIMENTAZIONE ELETTRICA:24V (DC)
FORCE 450 N-MAXIMUM SASH 5000 MM
ELECTRIC POWER SUPPLY:24V (DC)
MANUALE D’USO E INSTALLAZIONE
USER AND INSTALLATION MANUAL
Il costruttore dispone dell’archivio tecnico che contiene la documentazione
comprovante che i prodotti sono stati esaminati per la valutazione
delle loro conformità alle direttive.
ITA
A
Page 2
INDICE
1. DATI TECNICI.............................................................................................................................4
2. DATI DI TARGA E MARCHIATURA............................................................................................4
3. DIMENSIONI E INGOMBRI.........................................................................................................4
4. COMPOSIZIONE KIT..................................................................................................................6
5. INDICAZIONI E CONSIGLI PER L’INSTALLAZIONE .................................................................6
5.1. Montaggio interno apertura Dx.......................................................................................................................6
5.2. Montaggio interno apertura Sx .......................................................................................................................7
5.3. Montaggio interno apertura Dx e Sx ...............................................................................................................7
5.4. Indicazioni per il taglio e le lavorazioni sui profili .............................................................................................8
5.4.1. Taglio cassonetto.......................................................................................................................................8
5.4.2. Lavorazione per staffa centrale ...................................................................................................................8
5.5. Sequenza di montaggio .................................................................................................................................9
5.5.1. Posizionamento staffa. ...............................................................................................................................9
5.5.2. Montaggio del motore con la puleggia folle e piastrine tendicinghia...............................................................9
5.5.3. Montaggio della cinghia............................................................................................................................10
6. PREDISPOSIZIONE IMPIANTO ELETTRICO..........................................................................11
7. CENTRALINA DI CONTROLLO................................................................................................12
8. COLLEGAMENTI ELETTRICI...................................................................................................13
8.1. Schema di collegamento elettrico per l’apertura con un’anta motorizzata ........................................................13
8.2. Regolazione FORZA, VELOCITA’ E RALLENTAMENTI ......................................................................................14
8.3. Verifica corretto collegamento......................................................................................................................14
8.4. Collegamento alimentazione rete-alimentatore ..............................................................................................14
8.5. Collegamento alimentazione alimentatore-centralina .....................................................................................14
8.6. Collegamento motore ..................................................................................................................................15
8.7. Collegamento encoder .................................................................................................................................15
8.8. Collegamento pulsante per apertura completa...............................................................................................16
8.9. Collegamento pulsante per apertura parziale.................................................................................................16
8.10. Collegamento antenna .............................................................................................................................17
8.11. Collegamento elettro serratura .................................................................................................................18
8.12. Logica di funzionamento del DIP A............................................................................................................19
8.13. Logica di funzionamento del DIP B............................................................................................................20
9. ACCENSIONE E PROGRAMMAZIONE ...................................................................................21
9.1. Fase di apprendimento ................................................................................................................................21
9.2. Fase di apprendimento apertura parziale ......................................................................................................21
10. DICHIARAZIONE DI CONFORMITA'........................................................................................23
11. PROTEZIONE AMBIENTALE ...................................................................................................24
12. RICHIAMO AI PRINCIPI DEL CERTIFICATO DI GARANZIA...................................................24
Page 3
INDICAZIONI GENERALI PER LA SICUREZZA
L'installazione dell'apparecchio ed eventuali riparazioni devono essere eseguite da
personale tecnico competente e qualificato.
Sacchetti di plastica, polistirolo, piccole minuterie metalliche quali chiodi, graffette, ecc. non
devono essere lasciati alla portata dei bambini perché potenziali fonti di pericolo.
L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di
una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti
l’uso dell’apparecchio.
Prima di collegare l'apparecchio, verificare che l'alimentazione elettrica da voi utilizzata
abbia le stesse caratteristiche indicate nell'etichetta dati tecnici, applicata all'apparecchio.
Questa macchina è destinata solo ed esclusivamente all'uso per il quale è stata concepita ed
il costruttore non può essere ritenuto responsabile per danni dovuti ad un uso improprio.
L’attuatore è destinato all’installazione interna. Per ogni applicazione speciale si raccomanda
di consultare preventivamente il costruttore.
Non lavare l’apparecchio con solventi o getti d’acqua.
Non immergere l’apparecchio in acqua.
Richiedere sempre ed esclusivamente l'impiego di ricambi originali. Il mancato rispetto di
questa regola può compromettere la sicurezza ed annulla i benefici della garanzia applicata
all'apparecchio.
L'installazione dell'apparecchio va fatta seguendo le istruzioni del costruttore. Il mancato
rispetto di tali raccomandazioni può compromettere la sicurezza. L'esecuzione dell'impianto
elettrico d’alimentazione va eseguita nel rispetto delle norme in vigore.
Nel caso di guasto o di mal funzionamento, spegnere l'apparecchio dall’interruttore generale
e far intervenire un tecnico qualificato.
Page 4
WISLIDE 500 KG
1. DATI TECNICI
Modello
WiSlide 500 KG
Alimentazione motore
24 Vdc
Peso max totale
500 Kg
Anta max
5000mm
Potenza motore
240 W
Forza
450 N
Ciclo di lavoro
10 cicli/ora
Rumorosità
35 dB
Grado di protezione
IP32*
* Verificare l’adeguatezza per l’utilizzo in ambienti umidi.
I dati forniti in queste illustrazioni non sono vincolanti e soggetti a modifiche, anche senza
preavviso.
2. DATI DI TARGA E MARCHIATURA
I dati di targa sono riportati all’esterno del dispositivo. I valori sono conformi a quanto richiesto
dalle norme comunitarie in vigore.
3. DIMENSIONI E INGOMBRI
Prima di procedere verificare di avere lo spazio necessario all’installazione dei componenti
Page 5
Page 6
4. COMPOSIZIONE KIT
Motore
1 pz.
Cinghia
13 m.
Puleggia folle
1 pz.
Centralina elettronica con alimentatore
1 pz.
Manuale
1
5. INDICAZIONI E CONSIGLI PER L’INSTALLAZIONE
5.1. Montaggio interno apertura Dx
La lunghezza L (anta) non deve superare i 5000 mm
Il peso dell'anta non deve superare il valore massimo indicato nei dati tecnici del prodotto
Page 7
5.2. Montaggio interno apertura Sx
La lunghezza L (anta) non deve superare i 5000 mm
Il peso dell'anta non deve superare il valore massimo indicato nei dati tecnici del prodotto
5.3. Montaggio interno apertura Dx e Sx
La lunghezza L (anta) non deve superare i 5000 mm
Il peso dell'anta non deve superare il valore massimo indicato nei dati tecnici del prodotto
Page 8
5.4. Indicazioni per il taglio e le lavorazioni sui profili
5.4.1. Taglio cassonetto
Negli infissi a due ante il cassonetto, dal lato della puleggia folle, deve essere tagliato più
lungo di 80 mm. oltre la larghezza del telaio.
5.4.2. Lavorazione per staffa centrale
Tale lavorazione si riferisce alla staffa inclusa nel kit staffe (1122.70D e 1122.70S)
Page 9
5.5. Sequenza di montaggio

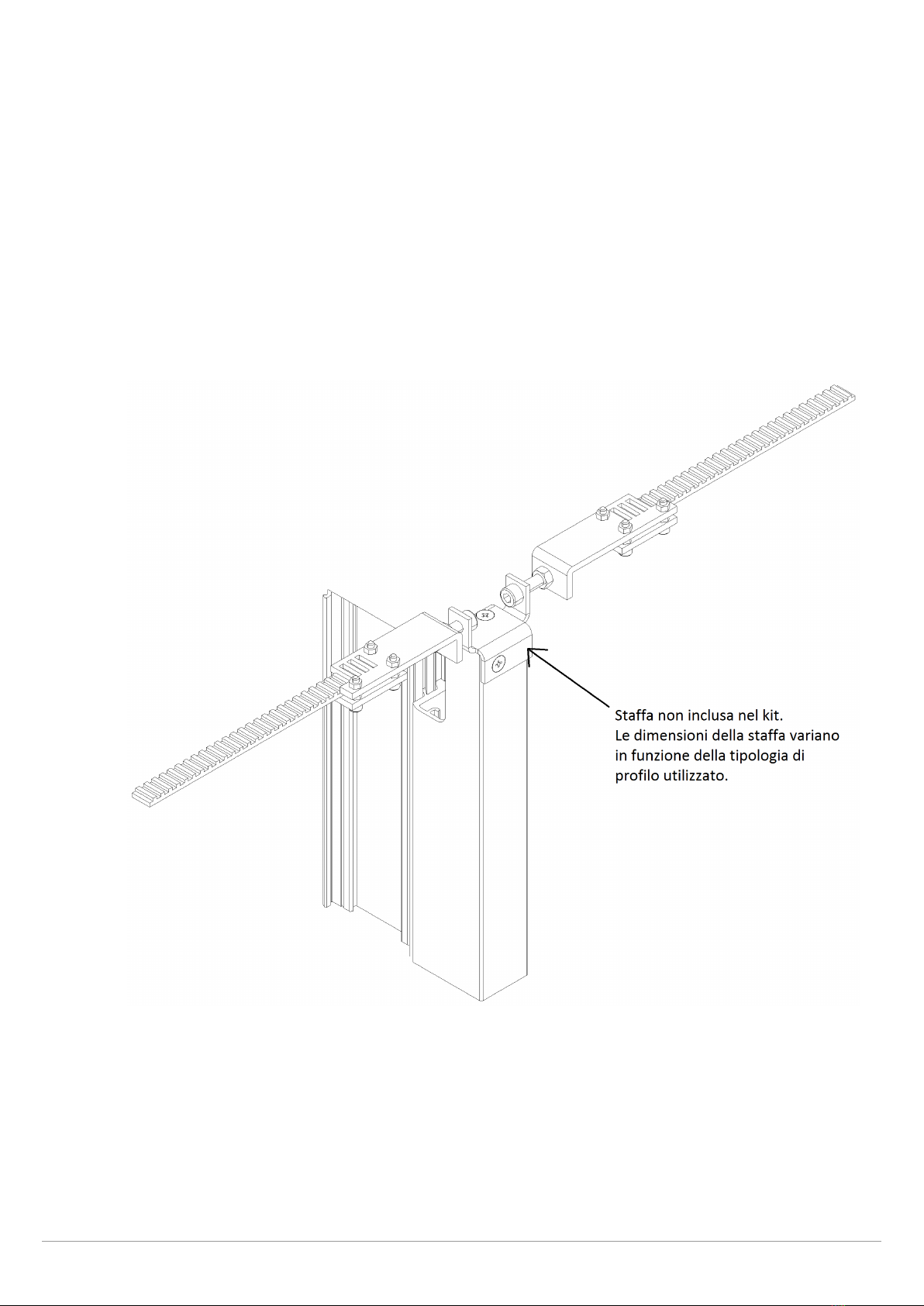

5.5.1. Posizionamento staffa.
La staffa è inclusa nel kit staffe (1122.70D e 1122.70S)
Prima del posizionamento dell’anta motorizzata nel telaio, va applicata la staffa centrale di
montaggio dei tendi cinghia Dx e Sx in funzione della versione di apertura.
5.5.2. Montaggio del motore con la puleggia folle e piastrine tendicinghia.
Le staffe di attacco morsetto cinghia, di montaggio del motore a cassonetto, di montaggio
della puleggia folle a cassonetto e le piastrine tendicinghia sono incluse nel kit staffe
(1122.70D e 1122.70S)
Page 10
5.5.3. Montaggio della cinghia
Il montaggio di seguito descritto è effettuato con i componenti inclusi nel kit staffe (1122.70D
e 1122.70S).
Afferrare un’estremità della cinghia e agganciarla alla puleggia folle, e bloccarla alla relativa
piastra tendi cinghia. Eseguire la stessa operazione descritta sopra, dal lato del motore,
tenere la cinghia in tensione, agganciandola tagliare la parte in eccesso e bloccarla al relativo
tendi cinghia.
